Pri delu s hidravličnimi sistemi potrebujete komponente, ki ohranjajo pretok tekočin v pravi smeri. Kontrolni ventil RVP 25 je zanesljiva naprava, zasnovana za točno to. Ta ventil omogoča prost pretok hidravličnega olja v eno smer, medtem ko blokira morebitni povratni tok. To je preprost koncept, vendar protipovratni ventil RVP 25 izjemno dobro opravi to nalogo v srednje do visokotlačnih sistemih.
RVP 25 spada v družino povratnih ventilov znanih evropskih proizvajalcev, kot sta HYDAC in MHA Zentgraf. Najdete lahko tudi združljive različice podjetij, kot sta Huade in Hengli. Ti ventili se namestijo neposredno na razdelilnike, ki so kovinski bloki, ki organizirajo hidravlične povezave. Ta oblika prihrani prostor in naredi namestitev čistejšo kot uporaba posameznih cevnih priključkov.
Številka "25" se nanaša na nazivno velikost ventila, ki je DN25 ali približno en palec v premeru. Ta velikost omogoča srednje do velike pretoke, običajno med 150 in 550 litri na minuto. To je dovolj za gradbeno opremo, industrijske stroje in avtomatizirane sisteme. Kontrolni ventil RVP 25 najbolje deluje v aplikacijah, kjer potrebujete dosleden enosmerni pretok brez pogostega kroženja.
Kako povratni ventil RVP 25 dejansko deluje
Znotraj povratnega ventila RVP 25 boste našli nekaj osnovnih delov, ki delujejo skupaj. Obstaja telo ventila, stožčast sedež, gibljivi bat ali krogla, vzmet in gumijasta tesnila, imenovana O-obročki. Zasnova je preprosta, zaradi česar je zanesljiva.
Ko hidravlična tekočina potiska skozi ventil v pravilni smeri, tlak premaga silo vzmeti. To potisne bat stran od njegovega sedeža in ustvari odprtino za prehajanje tekočine. Padec tlaka med tem pretokom je razmeroma majhen, običajno le nekaj barov, tudi pri visokih stopnjah pretoka. Ta učinkovitost pomeni, da vaša črpalka ne deluje težje, kot je potrebno.
Ko poskuša tekočina teči nazaj, vzmet takoj potisne bat nazaj proti sedežu. Stožčasta oblika ustvari tesno tesnjenje, povratni pritisk pa dejansko pomaga še tesneje pritisniti tesnilo. Ta stik med kovino in kovino ustavi skoraj vsa puščanja. V skladu z industrijskimi standardi, kot je DIN EN 12266, povratni ventil RVP 25 dosega tako imenovano klasifikacijo "ničelnega puščanja", čeprav je nekaj minimalnega pronicanja normalno v resničnih pogojih.
Različni proizvajalci uporabljajo nekoliko drugačno notranjo zasnovo. Različice HYDAC običajno uporabljajo bat v obliki stožca za natančno krmiljenje. Modeli Zentgraf pogosto uporabljajo obliko kroglice, ki se hitreje odziva pri nižjih pritiskih. Oba pristopa dobro delujeta, vendar zasnova stožca na splošno zagotavlja strožje tolerance. Kontrolni ventil RVP 25 obeh proizvajalcev deluje s hidravličnimi olji na mineralni osnovi z viskoznostjo med 2,8 in 500 kvadratnimi milimetri na sekundo. Vašo hidravlično tekočino boste želeli filtrirati na najmanj 20 mikronov, da preprečite kontaminacijo znotraj ventila.
Tehnične specifikacije, ki so pomembne
Razumevanje specifikacij povratnega ventila RVP 25 vam pomaga izbrati pravi ventil za vaš sistem. Delovni tlak je ena najpomembnejših številk. Večina ventilov RVP 25 deluje do 350 barov, kar je približno 5000 funtov na kvadratni palec. Nekatere različice dobaviteljev, kot sta Huade in Hengli, so ocenjene na 315 barov, kar je še vedno dovolj za večino aplikacij. Ta nazivni tlak velja, ko uporabljate standardno mineralno olje pri normalnih temperaturah.
Največji pretok se med proizvajalci nekoliko razlikuje. HYDAC ocenjuje svoj kontrolni ventil RVP 25 na 150 galon na minuto ali približno 568 litrov na minuto. Zentgraf in združljivi kitajski proizvajalci trdijo, da je pretok med 400 in 550 litri na minuto. Dejanski pretok, ki ga lahko prenese vaš sistem, je odvisen od tega, koliko padca tlaka lahko sprejmete. Pri višjih pretokih se poveča padec tlaka, kar lahko vpliva na splošno učinkovitost sistema.
Tlak odpiranja, imenovan tudi tlak pokanja, določa, kdaj se povratni ventil RVP 25 začne odpirati. Standardne različice se odprejo pri približno 7 psi ali 0,5 bara. To je dovolj nizko, da ventil med običajnim delovanjem ne ustvarja nepotrebnega upora. Vendar pa lahko naročite različice z višjimi odpiralnimi tlaki, ki segajo od 25 psi do 65 psi ali 4,5 bara. Višji odpiralni tlaki delujejo bolje v sistemih, kjer morate preprečiti rahel povratni tok, tudi pri minimalnem povratnem tlaku. Upoštevajte, da proizvajalci dovoljujejo toleranco plus ali minus 30 odstotkov teh vrednosti tlaka odpiranja.
Temperaturno območje je še en praktični dejavnik. Kontrolni ventil RVP 25 varno deluje od negativnih 20 stopinj Celzija do pozitivnih 100 stopinj Celzija. To je negativne 4 stopinje Fahrenheita do 212 stopinj Fahrenheita. Te omejitve izvirajo iz gumijastih O-obročev, ki so običajno izdelani iz FPM ali NBR materialov. FPM bolje prenaša višje temperature, medtem ko NBR stane manj in dobro deluje v zmernih pogojih.
Samo telo ventila je izdelano iz ogljikovega jekla, pogosto s fosfatno prevleko za odpornost proti koroziji. Premični bat ali krogla uporablja kaljeno jeklo, da prenese milijone ciklov brez obrabe. Nekateri proizvajalci ponujajo cinkanje kot alternativno površinsko obdelavo. Zaradi te izbire materiala je kontrolni ventil RVP 25 vzdržljiv v umazanih industrijskih okoljih.
Možnosti povezave vključujejo navoje NPT, priključke O-ring SAE in navoje BSPP. Vendar pa večina uporabnikov namesti povratni ventil RVP 25 neposredno na razdelilnik z uporabo vijakov in ne navojnih povezav. Ta način vgradnje je čistejši in zanesljivejši za sisteme z več ventili.
Fizične dimenzije in zahteve za namestitev
Pri vgradnji protipovratnega ventila RVP 25 v vaš hidravlični razdelilnik je pomembna pravilna dimenzija. Ventil meri približno 172 milimetrov v dolžino, 79,5 milimetrov v višino in se razlikuje po širini glede na določen model. To je približno 6,8 cm dolgo in 3,1 cm visoko. Montažna stran, kjer je ventil pritrjen z razdelilnikom, je pri različicah HYDAC dolga 165 milimetrov in široka 120 milimetrov.
Odprtine, kjer tekočina vstopa in izstopa, so od središča do središča oddaljene 100 milimetrov. To je standardni razmik, ki se uporablja v mnogih hidravličnih komponentah, kar olajša načrtovanje razdelilnikov, ki sprejmejo več ventilov. Premer samega priključka je 28 milimetrov, kar je primerno za enopalčne priključke.
Za sprejem protipovratnega ventila RVP 25 boste morali izvrtati pritrdilne luknje v vaš razdelilnik. Te luknje morajo imeti premer 11,5 milimetrov, razmaknjene pa morajo biti 60 milimetrov narazen. Večina instalacij uporablja štiri do šest vijakov M10 s premerom 10 milimetrov. Priporočeni navor za te vijake je 70 njutonmetrov, kar zagotavlja tesno tesnjenje brez poškodb ohišja ventila ali razdelilnika. Prekomerno zategovanje lahko poči ohišje ali deformira tesnilno površino.
Pred namestitvijo protipovratnega ventila RVP 25 preverite, ali je vaša montažna površina razdelilnika ravna in gladka. Površinska hrapavost mora biti večja od 0,8 mikrometra, ravnost pa znotraj 0,01 milimetra na 100 milimetrov dolžine. Te ozke tolerance preprečujejo puščanje okoli tesnila O-tesnila. Standardna velikost O-tesnila za RVP 25 je 32 milimetrov s prečnim prerezom 3 milimetre.
Ko ste pripravljeni na namestitev, na O-tesnilo nanesite tanko plast združljivega hidravličnega olja ali masti. To mazanje pomaga pravilno namestiti O-tesnilo brez zvijanja ali stiskanja. Postavite kontrolni ventil RVP 25 na razdelilnik in ročno privijte vse pritrdilne vijake. Nato jih postopoma zategnite v križnem vzorcu, podobno kot bi zategnili kolesne matice na avtomobilu. To enakomerno zategovanje preprečuje zvijanje telesa ventila.
Kontrolni ventil RVP 25 je mogoče namestiti v kateri koli smeri. Namestite ga lahko vodoravno, navpično ali pod kotom. Prepričajte se le, da se smer pretoka ujema s puščico, označeno na ohišju ventila. Puščica kaže smer prostega pretoka, kjer mora tekočina vstopiti v odprtino P1 in izstopiti v odprtino P2. Namestitev ventila nazaj bo preprečila ves pretok, kar bi lahko poškodovalo vašo črpalko ali druge komponente.
Teža je še ena točka, če načrtujete mobilni sistem. Kontrolni ventil RVP 25 tehta približno 5,8 kilogramov, kar je približno 12,8 funtov. To vključuje ohišje ventila in standardno montažno opremo. Večje različice z različnimi konfiguracijami vrat bodo morda tehtale nekoliko več.
Primerjava različnih proizvajalcev in dobaviteljev
Več podjetij proizvaja kontrolni ventil RVP 25 ali združljive enakovredne. Razumevanje razlik vam pomaga sprejeti pametno odločitev o nakupu na podlagi vašega proračuna in potreb po zmogljivosti.
HYDAC je verjetno najbolj prepoznavno ime v hidravličnih povratnih ventilih. Njihov protipovratni ventil RVP 25 ponuja najširšo paleto možnosti tlaka odpiranja, od 7 psi do 65 psi. Ventili HYDAC so podvrženi strogemu testiranju in imajo certifikat ISO 9001. Izdelke HYDAC boste našli pri distributerjih, kot sta ValinOnline in Motion Industries po vsej Severni Ameriki in Evropi. Slaba stran je strošek. Enote protipovratnega ventila HYDAC RVP 25 običajno stanejo med 300 in 500 ameriškimi dolarji, odvisno od konfiguracije. Vendar je razpoložljivost odlična in običajno lahko hitro dobite nadomestne dele.
MHA Zentgraf proizvaja modele kontrolnih ventilov RVP 25 predvsem za evropski trg. Njihovi ventili uporabljajo kroglično zasnovo namesto stožčastega bata, kar nekateri inženirji raje uporabljajo za nižje tlake odpiranja. Ventili Zentgraf so kompaktni in dobro delujejo v tesnih prostorih. Izpolnjujejo standarde DIN in ponujajo možnosti prilagajanja. Cene se gibljejo med 200 in 400 dolarji. Ventile Zentgraf lahko najdete prek DirectIndustry in včasih na eBayu, čeprav je razpoložljivost zunaj Evrope lahko omejena.

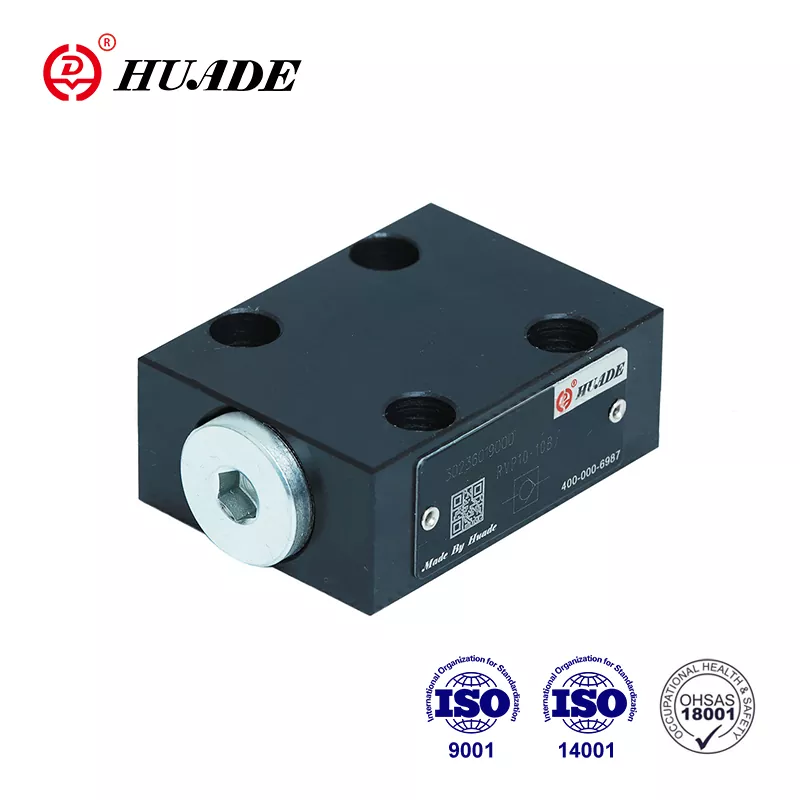

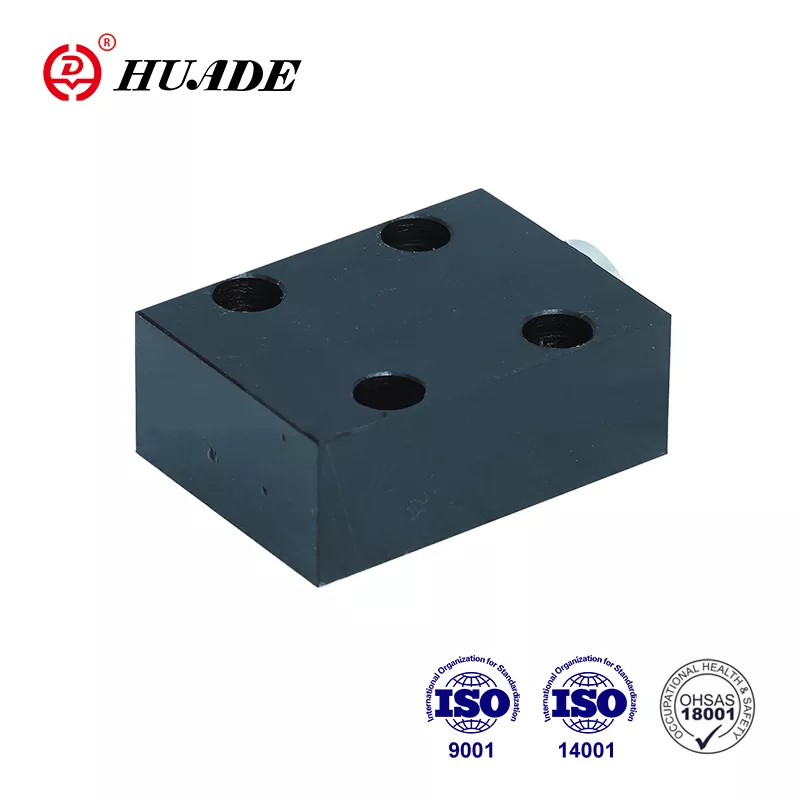

Kitajski proizvajalci, kot sta Huade in Hengli, izdelujejo združljive različice povratnega ventila RVP 25 po veliko nižjih cenah. Huade trži svoje ventile kot združljive z Rexrothom, kar pomeni, da se bodo fizično prilegali na mesta, namenjena za komponente Rexroth. Cene se začnejo okoli 42 dolarjev FOB s Kitajske, čeprav boste morali upoštevati poštnino in uvozne dajatve. Najmanjše količine naročila so pogosto le en kos, zaradi česar je Huade privlačen za majhne projekte ali popravila. Hengli ponuja podobne cene in dodaja možnosti, kot je povečana odpornost proti koroziji s posebnimi premazi.
Razlike v kakovosti obstajajo med premium in poceni znamkami. Ventili HYDAC in Zentgraf imajo običajno strožje proizvodne tolerance, kar pomeni bolj dosledne odpiralne tlake in daljšo življenjsko dobo. Enote protipovratnega ventila RVP 25, izdelane na Kitajskem, dobro delujejo za številne aplikacije, vendar boste morda videli več variacij od ventila do ventila. Če gradite kritičen sistem, kjer je okvara lahko nevarna ali draga, je smiselno doplačati za ventil HYDAC ali Zentgraf. Za splošno industrijsko opremo z manj zahtevnimi zahtevami nudijo ventili Huade ali Hengli dobro vrednost.
Vsi ti proizvajalci ponujajo certifikat ISO 9001, kar pomeni, da sledijo standardom vodenja kakovosti. Nekateri imajo tudi okoljske certifikate, kot je ISO 14001, in varnostne certifikate, kot je ISO 45001. Pri naročanju preverite, ali lahko vaš dobavitelj zagotovi materialne certifikate in poročila o preskusih, če jih potrebujete za skladnost s predpisi.
Realne uporabe povratnega ventila RVP 25
Kontrolni ventil RVP 25 se pojavlja v številnih vrstah hidravlične opreme v različnih panogah. Razumevanje teh aplikacij vam pomaga videti, kje ta ventil ustreza resničnim sistemom.
Gradbena oprema in oprema za zemeljska dela pogosto uporablja kontrolni ventil RVP 25. Bagri imajo na primer hidravlične roke, ki morajo obdržati svoj položaj, ko operater preneha premikati krmilne elemente. Kontrolni ventil RVP 25, nameščen na cilindru, preprečuje povratni tok olja, kar bi povzročilo padec roke. Ta funkcija zadrževanja tovora zagotavlja varnost operaterjev in omogoča natančen nadzor. Podobne aplikacije se pojavljajo pri buldožerjih, žerjavih in viličarjih.
Proizvodni stroji imajo koristi od instalacij povratnega ventila RVP 25 na več načinov. CNC obdelovalni centri uporabljajo hidravlične spone, da obdelovance držijo pri miru med rezanjem. Nepovratni ventili zagotavljajo, da objemke ostanejo tesne, tudi če tlak črpalke niha. Stroji za brizganje črpajo vročo plastiko v kalupe pod visokim pritiskom. Kontrolni ventil RVP 25 preprečuje povratni tok plastike skozi vbrizgalni tokokrog, kar bi povzročilo izgubo materiala in upočasnilo proizvodnjo.
Oprema za obdelavo kovin, kot so stiskalnice in škarje, ustvarja ogromne sile prek hidravličnih cilindrov. Ti sistemi potrebujejo zanesljive protipovratne ventile, ki preprečujejo nenadzorovano premikanje, ko operater sprosti krmilne elemente. Kontrolni ventil RVP 25 vzdržuje visoke tlake in pretoke, ki so značilni za uporabo pri obdelavi kovin. Njegov nizek padec tlaka pomeni, da sistem ostane učinkovit tudi med hitrimi cikli.
Kmetijska oprema, vključno s traktorji in kombajni, vključuje hidravlične sisteme za priključke in krmiljenje. Kontrolni ventil RVP 25 ščiti hidravlične črpalke pred poškodbami pri vzvratnem vrtenju, do katerih lahko pride, ko se motor traktorja ugasne. Ventil prav tako pomaga vzdrževati tlak v dvižnih tokokrogih in preprečuje, da bi priključki počasi odnesli navzdol, ko so parkirani na pobočjih.
Avtomatizirane proizvodne linije pogosto uporabljajo hidravlično moč za ponavljajoče se naloge, kot so žigosanje, stiskanje in ravnanje z materialom. Kontrolni ventil RVP 25 se prilega razdelilnim blokom, ki krmilijo več jeklenk z osrednje lokacije. Ta organiziran pristop zmanjša cevovode, prihrani prostor in poenostavi odpravljanje težav. Zaradi pretoka do 550 litrov na minuto je RVP 25 primeren tudi za hitro proizvodno opremo.
Poseben primer vključuje robotski montažni sistem, kjer povratni ventil RVP 25 deluje poleg tlačnih varnostnih ventilov v kompaktnem razdelilniku. Robotska roka se premika hitro in natančno ter zahteva pretok približno 600 litrov na minuto. Z namestitvijo povratnega ventila RVP 25 so inženirji dosegli 15 odstotkov večjo učinkovitost sistema v primerjavi s svojo prejšnjo nastavitvijo. Nizek padec tlaka je pomenil, da je črpalka porabila manj energije, kar je zmanjšalo obratovalne stroške.
Stacionarne hidravlične pogonske enote v tovarnah pogosto vključujejo enote povratnega ventila RVP 25 na izhodih črpalk. To preprečuje povratni tok sistemskega tlaka skozi črpalko, ko se ta ustavi, kar bi lahko povzročilo škodo. Ventil omogoča tudi bolj gladke zagone, ker črpalki ni treba takoj premagati sistemskega tlaka. Ta aplikacija je preprosta, a kritična za zanesljivost.
Vzdrževanje in odpravljanje težav vašega povratnega ventila RVP 25
Redno vzdrževanje zagotavlja, da vaš povratni ventil RVP 25 deluje pravilno več let. Dobra novica je, da ti ventili potrebujejo minimalno pozornost, če so pravilno nameščeni in delujejo v okviru svojih konstrukcijskih omejitev.
Začnite z vizualnim pregledom vsakih šest do dvanajst mesecev, odvisno od tega, kako močno deluje vaš sistem. Poiščite morebitno puščanje olja okoli telesa ventila ali montažne površine. Nekaj kapljic lahko pomeni obrabljen O-tesnilo, ki ga je treba zamenjati. Močno puščanje lahko pomeni, da so se pritrdilni vijaki zrahljali ali da je površina razdelilnika poškodovana. Preverite, ali so vsi pritrdilni vijaki pri predpisanem navoru 70 njutonmetrov priviti.
Preskušanje tlaka odpiranja vam pove, ali notranja vzmet še vedno deluje pravilno. Potrebovali boste preskusno napravo z nastavljivimi kontrolami tlaka in pretoka. Priključite povratni ventil RVP 25 na preskusno napravo in postopoma povečujte tlak v smeri naprej. Upoštevajte tlak, pri katerem se začne tok. Primerjajte to s specifikacijo ventila. Če se je tlak odpiranja znatno povečal, je ventil morda kontaminiran in drži bat s sedeža. Če se je tlak odpiranja zmanjšal, vzmet morda oslabi zaradi utrujenosti ali korozije.
Notranje čiščenje postane potrebno, če opazite, da se povratni ventil RVP 25 drži ali se odziva počasi. Odstranite ventil iz razdelilnika in ga previdno razstavite. Nekateri ventili zahtevajo posebna orodja, da preprečite poškodbe notranjih delov. Vse komponente očistite s topilom, ki je združljivo z vašo hidravlično tekočino. Mineralna žganja dobro delujejo pri sistemih z mineralnim oljem. Preglejte sedež stožca in bat glede obrabe ali prask. Celo majhne nepopolnosti lahko povzročijo puščanje. Preverite vzmet za korozijo ali trajno deformacijo.
Zamenjajte O-tesnila med večjim servisom. Ta gumijasta tesnila sčasoma izgubijo prožnost, zlasti če so izpostavljena skrajnim temperaturam ali nezdružljivim tekočinam. Uporabite originalne nadomestne O-tesnila, ki ustrezajo originalnemu materialu. FPM O-obročki stanejo več kot NBR, vendar zdržijo dlje v vročih pogojih. Med montažo nanesite tanek sloj hidravlične tekočine na nove O-tesnila.
Kartuša ventila v povratnem ventilu RVP 25 je na večini modelov zamenljiva. Če ugotovite znatno obrabo ali poškodbo, je naročanje nove kartuše pogosto bolj ekonomično kot poskus popravila posameznih komponent. Prepričajte se, da nadomestni deli prihajajo od originalnega proizvajalca ali preverjenega združljivega vira. Generični deli morda ne izpolnjujejo istih tolerančnih specifikacij.
Rezervne enote povratnega ventila RVP 25 hranite na čistem in suhem mestu. Vrata zaprite s plastičnimi pokrovčki, da preprečite kontaminacijo. Shranjevanje pri ekstremnih temperaturah lahko poškoduje O-tesnila, zato hranite rezervne dele, če je mogoče, v prostoru z nadzorovano klimo. Vsako leto preverite shranjene ventile in zamenjajte vse O-tesnila, ki kažejo znake poslabšanja.
Pomembni vidiki delovanja
Več dejavnikov vpliva na to, kako dobro deluje kontrolni ventil RVP 25 v vašem specifičnem sistemu. Razumevanje teh premislekov vam pomaga preprečiti težave.
Pogostost cikla je pomembnejša, kot se večina ljudi zaveda. Kontrolni ventil RVP 25 zelo dobro obvladuje občasno cikliranje, vendar ni zasnovan za hitro, neprekinjeno delovanje. Proizvajalci običajno določijo najdaljši življenjski cikel 10.000 operacij za standardne različice. Če se nanašate pogosteje, se bodo vzmetne in tesnilne površine hitreje obrabile. Namesto tega razmislite o pilotno vodenem povratnem ventilu za visokociklične aplikacije.
Viskoznost tekočine spremeni padec tlaka skozi povratni ventil RVP 25. Specifikacije predvidevajo mineralno olje z viskoznostjo okoli 335 SUS, kar je značilno za industrijsko hidravliko. Gostejše tekočine ustvarjajo večje padce tlaka, kar zmanjšuje učinkovitost sistema in ustvarja več toplote. Redkejše tekočine morda ne bodo ustrezno namazale notranjih delov, kar bo povzročilo hitrejšo obrabo. Za najboljše rezultate se držite določenega razpona viskoznosti od 2,8 do 500 kvadratnih milimetrov na sekundo.
Kontaminacija je glavni sovražnik vseh hidravličnih ventilov, vključno s povratnim ventilom RVP 25. Tesne reže znotraj ventila ne prenesejo umazanije ali kovinskih delcev. Hidravlično tekočino vedno filtrirajte na najmanj 20 mikronov, po možnosti pa na 10 mikronov ali manj. Namestite filter pred kontrolnim ventilom RVP 25, da ujamete kontaminacijo, preden doseže ventil. Redno menjajte filtre v skladu z urnikom proizvajalca.
Ekstremne temperature vplivajo na zmogljivost in življenjsko dobo. Medtem ko povratni ventil RVP 25 deluje od negativnih 20 do pozitivnih 100 stopinj Celzija, je bolje ostati pri sredini tega območja. Zelo nizke temperature naredijo tesnila trda in lahko povečajo tlak odpiranja. Zelo visoke temperature zmehčajo tesnila in pospešijo obrabo. Če je vaš sistem nenehno vroč, razmislite o nadgradnji na O-obroče FPM ali o dodajanju izmenjevalnika toplote v vaš hidravlični krog.
Usmerjenost namestitve mehansko ne vpliva na povratni ventil RVP 25, vendar je lahko pomembna za vzdrževalni dostop. Montirajte ventil tako, da lahko dosežete pritrdilne vijake za prihodnje servisiranje. Če je mogoče, ga usmerite tako, da lahko morebitni ujeti zračni mehurčki uidejo naravno. Medtem ko ventil deluje v katerem koli položaju, njegova montaža z vodoravnimi odprtinami olajša odvajanje zraka med začetnim zagonom.
Skoki sistemskega tlaka lahko poškodujejo katero koli hidravlično komponento, vključno z povratnimi ventili. Prepričajte se, da vaš sistem vključuje ustrezne tlačne varnostne ventile, ki ustrezajo pretoku vaše črpalke. Kontrolni ventil RVP 25 je ocenjen na 350 barov neprekinjenega tlaka, vendar ponavljajoči se skoki nad to oceno skrajšajo njegovo življenjsko dobo. Razmislite o namestitvi dušilnikov tlaka ali akumulatorjev, če se vaš sistem pogosto sooča s tlačnimi sunki.
Izbira pravega povratnega ventila RVP 25 za vaš sistem
Izbira pravilne specifikacije ventila zahteva uskladitev zmogljivosti ventila z vašimi sistemskimi zahtevami. Začnite z določitvijo najvišjega delovnega tlaka vašega sistema. Dodajte vsaj 20-odstotno varnostno rezervo, da upoštevate skoke tlaka. Če vaš sistem običajno deluje pri 280 barih, nazivni tlak 350 barov protipovratnega ventila RVP 25 zagotavlja ustrezno rezervo. Za višje tlake bi potrebovali drugo serijo ventilov.
Sledi izračun pretoka. Določite največji pretok skozi tokokrog, kamor boste namestili protipovratni ventil RVP 25. Primerjajte to s pretokom ventila, običajno 150 do 550 litrov na minuto, odvisno od proizvajalca. Ne pozabite preveriti krivulj padca tlaka. Višje stopnje pretoka povzročajo večje padce tlaka, kar zapravlja energijo in ustvarja toploto. Če zahtevani pretok povzroči padec tlaka za več kot 10 barov, razmislite o večji velikosti ventila ali dveh vzporednih ventilih.
Izbira tlaka odpiranja je odvisna od vaše specifične uporabe. Za večino uporab standardni odpiralni tlak 0,5 bara dobro deluje. Ta nizka nastavitev zmanjša upor med običajnim delovanjem. Vendar pa boste v določenih situacijah morda potrebovali višji tlak odpiranja. Če poskušate tovor držati navpično, večji tlak odpiranja zagotavlja boljšo varnost pred odnašanjem. Če želite preprečiti kakršen koli povratni tok, tudi rahel protitlak, izberite odpiralni tlak 4,5 bara. Ne pozabite, da višji tlaki odpiranja povečajo tudi padec tlaka naprej.
Konfiguracija vrat se mora ujemati z vašim razdelilnikom ali cevmi. Kontrolni ventil RVP 25 je opremljen z različnimi možnostmi vrat, vključno z navoji NPT, odprtinami O-ring SAE in navoji BSPP. Za montažo na razdelilnik preverite, ali se razmik vrat in vzorec montažnih lukenj ujemajo z vašo zasnovo razdelilnika. Večina proizvajalcev ponuja modele CAD, ki jih lahko uvozite v svojo programsko opremo za načrtovanje, da preverite ustreznost. Prenesite te modele, preden zaključite nakup.
Združljivost materialov je ključnega pomena za dolgo življenjsko dobo ventila. Standardni povratni ventil RVP 25 deluje s hidravličnimi olji na osnovi mineralov in tekočinami iz fosfatnih estrov. Če uporabljate mešanice vode in glikola, sintetične tekočine ali biološko razgradljiva olja, preverite združljivost z ohišjem ventila in tesnili. Nekateri proizvajalci ponujajo posebne tesnilne materiale za neobičajne tekočine. Če ste v dvomih, se za nasvet obrnite na tehnično podporo proizvajalca.
Na vašo izbiro blagovne znamke vplivajo proračunski vidiki. Če so stroški vaša glavna skrb in vaša aplikacija ni kritična, različici protipovratnega ventila RVP 25 Huade ali Hengli ponujata znatne prihranke. Za zahtevne aplikacije, kjer je zanesljivost najpomembnejša, ventili HYDAC ali Zentgraf upravičujejo svoje višje stroške z boljšo doslednostjo in podporo. Upoštevajte skupne stroške lastništva, vključno z morebitnimi izpadi, če ventil odpove, ne le začetne nakupne cene.
Čas izvedbe in razpoložljivost sta pomembna za načrtovanje projekta. Ventili HYDAC so na voljo v Severni Ameriki in Evropi, pogosto pa so dobavljeni v nekaj dneh. Kitajski proizvajalci lahko zahtevajo več tednov za dostavo, zlasti če potrebujete prilagoditev. Ustrezno načrtujte svoje naročanje, da se izognete zamudam pri projektu.
Primerjava povratnega ventila RVP 25 z drugimi možnostmi
Razumevanje alternativ vam pomaga potrditi, da je kontrolni ventil RVP 25 prava izbira za vašo aplikacijo. Več drugih tipov ventilov zagotavlja enosmerno regulacijo pretoka, vsak z različnimi močmi.
Standardni linijski povratni ventili, kot je serija RV, uporabljajo isti osnovni princip kot RVP 25, vendar se namesto privijanja na razdelilnik povezujejo z navojnimi odprtinami. Serija RV dobro deluje za preproste cevovodne sisteme, vendar protipovratni ventil RVP 25 prihrani precej prostora pri zasnovah razdelilnikov. Več ventilov RVP 25 lahko zapakirate v kompakten blok, namesto da napeljete cevi do posameznih ventilov RV. To zmanjša točke puščanja in naredi sistem bolj organiziran. Vendar, če naknadno opremljate obstoječi cevni sistem, bo ventile RV morda lažje namestiti kot preoblikovati za montažo na razdelilnik.
Povratni ventili s pilotnim krmiljenjem nudijo dodatno kontrolno odprtino, ki omogoča odpiranje ventila tudi proti povratnemu tlaku. Ta funkcija je uporabna, ko morate umakniti jeklenko, ki je bila zaklenjena s povratnim ventilom. Kontrolni ventil RVP 25 nima te pilotske funkcije, zaradi česar je preprostejši in cenejši. Če zagotovo potrebujete pilotno delovanje, boste želeli drug tip ventila. Toda za osnovno enosmerno regulacijo pretoka je enostavnejši povratni ventil RVP 25 zanesljivejši, ker ima manj delov, ki se lahko pokvarijo.
Kroglični povratni ventili proizvajalcev, kot je Zentgraf, se zelo hitro odzovejo, ker ima krogla manjšo maso kot stožčasti bat. Ta hiter odziv dobro deluje v sistemih s hitrimi spremembami tlaka. Vendar pa stožčaste oblike, kot so tiste, ki se uporabljajo v enotah povratnega ventila HYDAC RVP 25, običajno bolje tesnijo, ker stožec zagotavlja več kontaktne površine s sedežem. Konusna zasnova tudi zanesljiveje prenaša visoke pritiske v milijonih ciklov. Vaša izbira med kroglo in stožcem je odvisna od tega, ali potrebujete hitrejši odziv ali boljše tesnjenje.
Proporcionalni ventili omogočajo spremenljiv nadzor pretoka namesto preprostega vklop-izklopa. Ti se popolnoma razlikujejo od povratnih ventilov in služijo drugačnemu namenu. Ne zamenjuj teh dveh. Proporcionalni ventili stanejo veliko več in zahtevajo elektronsko krmiljenje. Kontrolni ventil RVP 25 je pasivna naprava, ki deluje samodejno glede na tlačno razliko. Zaradi te preprostosti je izjemno zanesljiv in primeren za osnovne naloge nadzora pretoka.
Vzmetni razbremenilni ventili so podobni povratnim ventilom, vendar imajo drugačno funkcijo. Razbremenilni ventili ščitijo sisteme pred nadtlakom tako, da se odprejo, ko tlak preseže nastavljeno mejo. Kontrolni ventil RVP 25 deluje na podlagi smeri pretoka in ne ravni tlaka. Mnogi sistemi uporabljajo obe vrsti ventilov skupaj. Kontrolni ventil RVP 25 preprečuje povratni tok, medtem ko razbremenilni ventili obvladajo skoke tlaka.
Prihodnji trendi in tehnološka integracija
Hidravlična tehnologija se še naprej razvija in kontrolni ventil RVP 25 se prilagaja skupaj z industrijo. Nekateri proizvajalci zdaj ponujajo povratne ventile z integriranimi senzorji, ki spremljajo pretok, tlak in temperaturo. Ti pametni ventili se povezujejo z industrijskimi omrežji interneta stvari, kar omogoča spremljanje sistema v realnem času. Čeprav integracija senzorjev še ni običajna v RVP 25, predstavlja, kam gre tehnologija. Predvideno vzdrževanje postane možno, ko lahko na daljavo spremljate delovanje ventila.
Izboljšave znanosti o materialih zagotavljajo daljšo življenjsko dobo hidravličnih komponent v težkih okoljih. Novi tesnilni materiali so bolj odporni na višje temperature in agresivne tekočine kot tradicionalna guma. Površinska obdelava teles ventilov zagotavlja boljšo odpornost proti koroziji brez dodatnih stroškov. Ko bodo te tehnologije dozorele, lahko pričakujemo, da bodo enote povratnega ventila RVP 25 obvladovale čedalje zahtevnejše aplikacije.
Miniaturizacija je še en trend, ki vpliva na hidravlične ventile. Ker postaja mobilna oprema bolj kompaktna, obstaja pritisk za krčenje hidravličnih komponent ob ohranjanju zmogljivosti. Zasnova protipovratnega ventila RVP 25, nameščena na razdelilnik, že izpolnjuje to potrebo bolje kot tradicionalni linijski ventili. Prihodnje različice lahko z naprednimi proizvodnimi tehnikami, kot je aditivna proizvodnja, zapakirajo še več funkcionalnosti v manjše pakete.
Končne misli o povratnem ventilu RVP 25
Kontrolni ventil RVP 25 predstavlja zrelo, zanesljivo rešitev za enosmerno regulacijo pretoka v srednjetlačnih hidravličnih sistemih. Njegova preprosta zasnova zagotavlja dosledno delovanje v številnih aplikacijah, od gradbene opreme do avtomatizirane proizvodnje. Zaradi zmožnosti ventila, da vzdrži tlak do 350 barov in pretok 550 litrov na minuto, je primeren za zahtevno industrijsko uporabo.
Izbira med proizvajalci se zmanjša na uravnoteženje stroškov in zahtev glede kakovosti. HYDAC ponuja vrhunsko zmogljivost in najširšo razpoložljivost. Zentgraf zagotavlja evropski inženiring z dobro prilagoditvijo. Hua in Hengli zagotavljata funkcionalno zmogljivost po ugodnih cenah. Vse te možnosti vam omogočajo prilagodljivost pri prilagajanju izbire ventila zahtevam projekta.
Pravilna namestitev in vzdrževanje zagotavljata dolgo življenjsko dobo. Montirajte protipovratni ventil RVP 25 na ravno, čisto površino razdelilnika s pravilno privitimi vijaki. Hidravlično tekočino vzdržujte čisto in znotraj navedenega temperaturnega območja. Redno preverjajte tlak odpiranja in med večjimi servisnimi intervali zamenjajte O-tesnila.
Za podrobne specifikacije in modele CAD obiščite spletna mesta proizvajalcev, kot je uradna stran HYDAC, ali inženirske platforme, kot je DirectIndustry. Če ste pripravljeni na nakup, dobavitelji, kot so ValinOnline, Motion Industries in Made-in-China, ponujajo različne cenovne možnosti. Ne glede na to, ali načrtujete nov sistem ali zamenjate obrabljen ventil, povratni ventil RVP 25 zagotavlja dokazano delovanje, na katerega se lahko zanesete.
