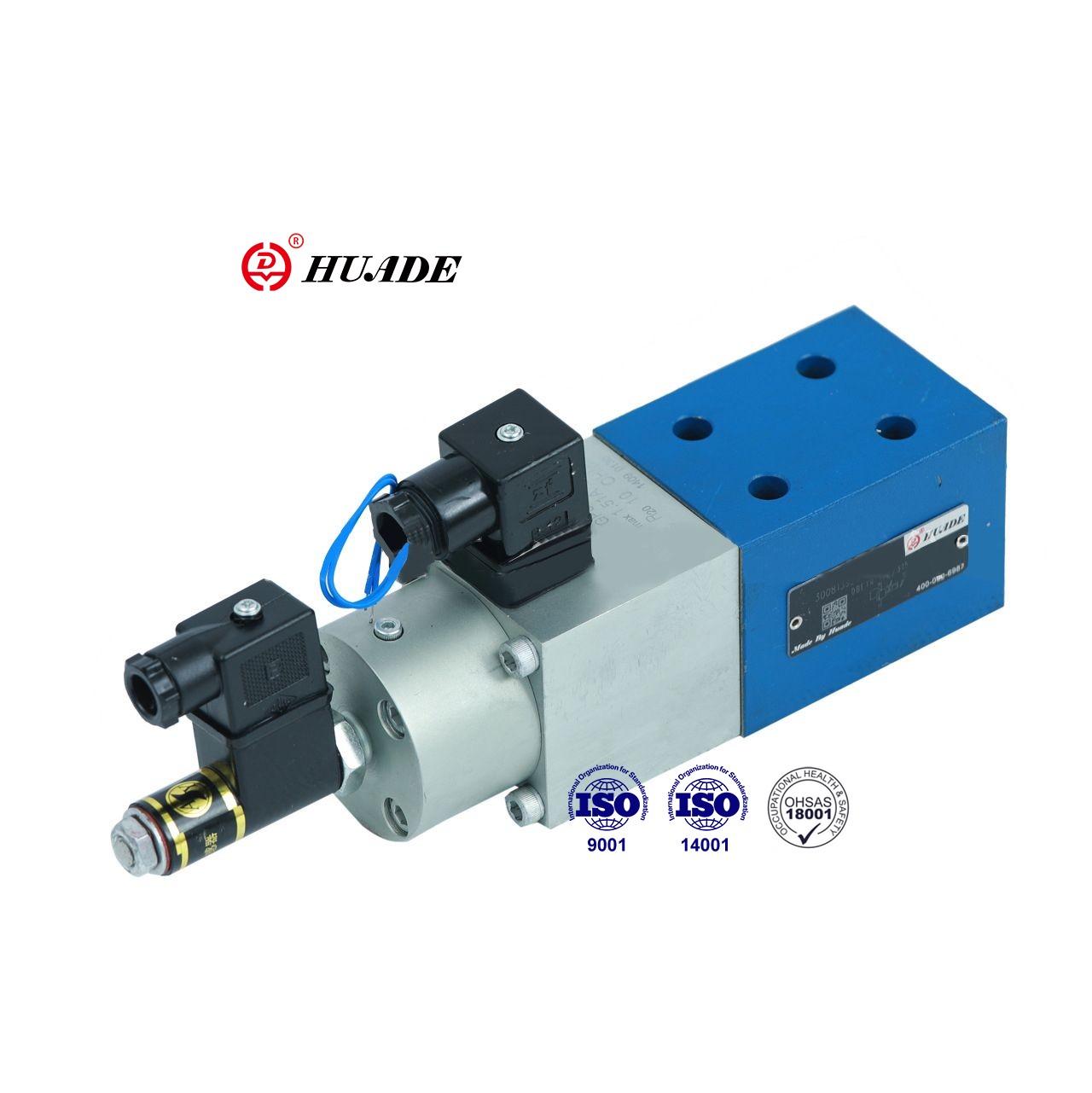

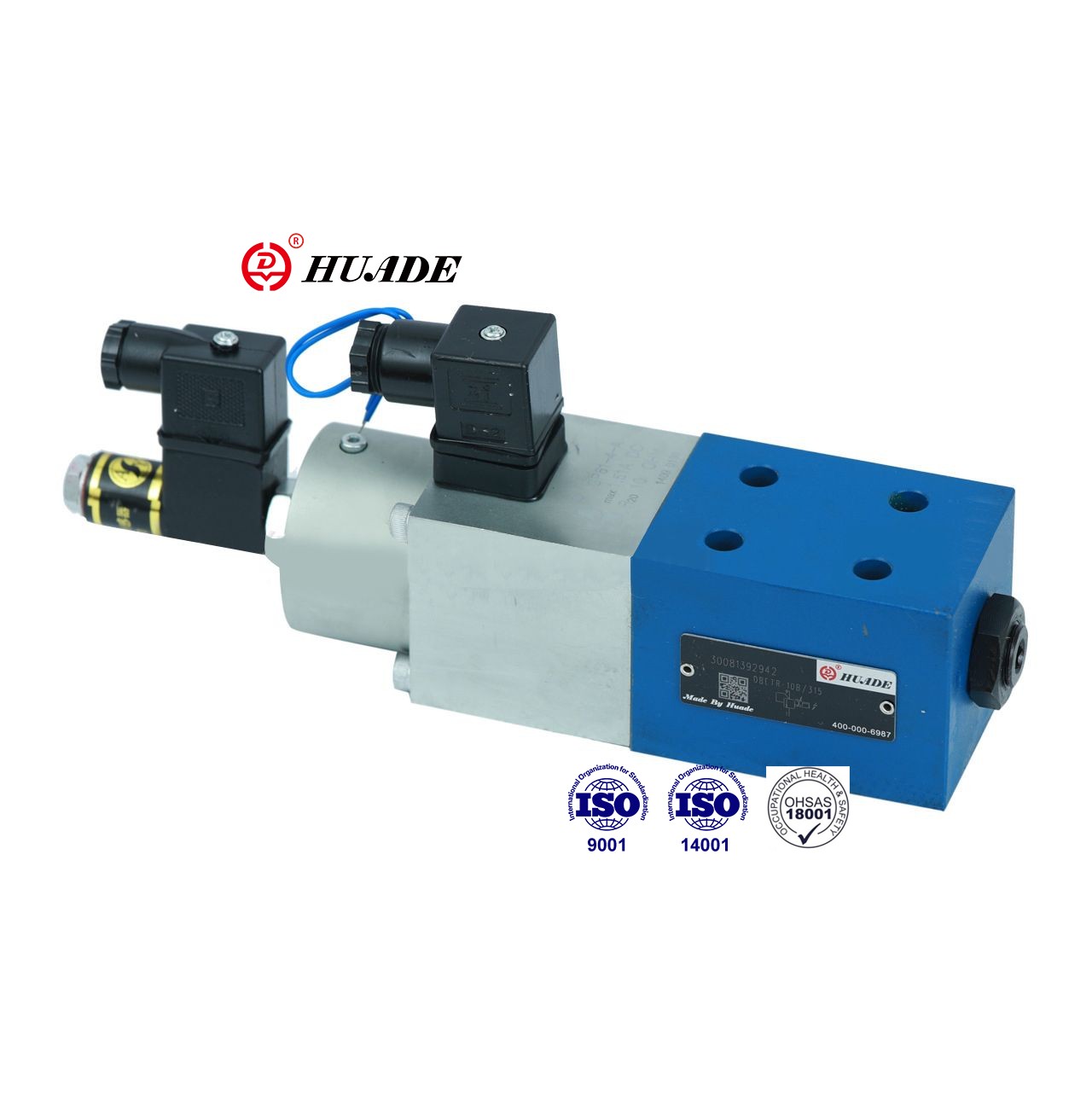

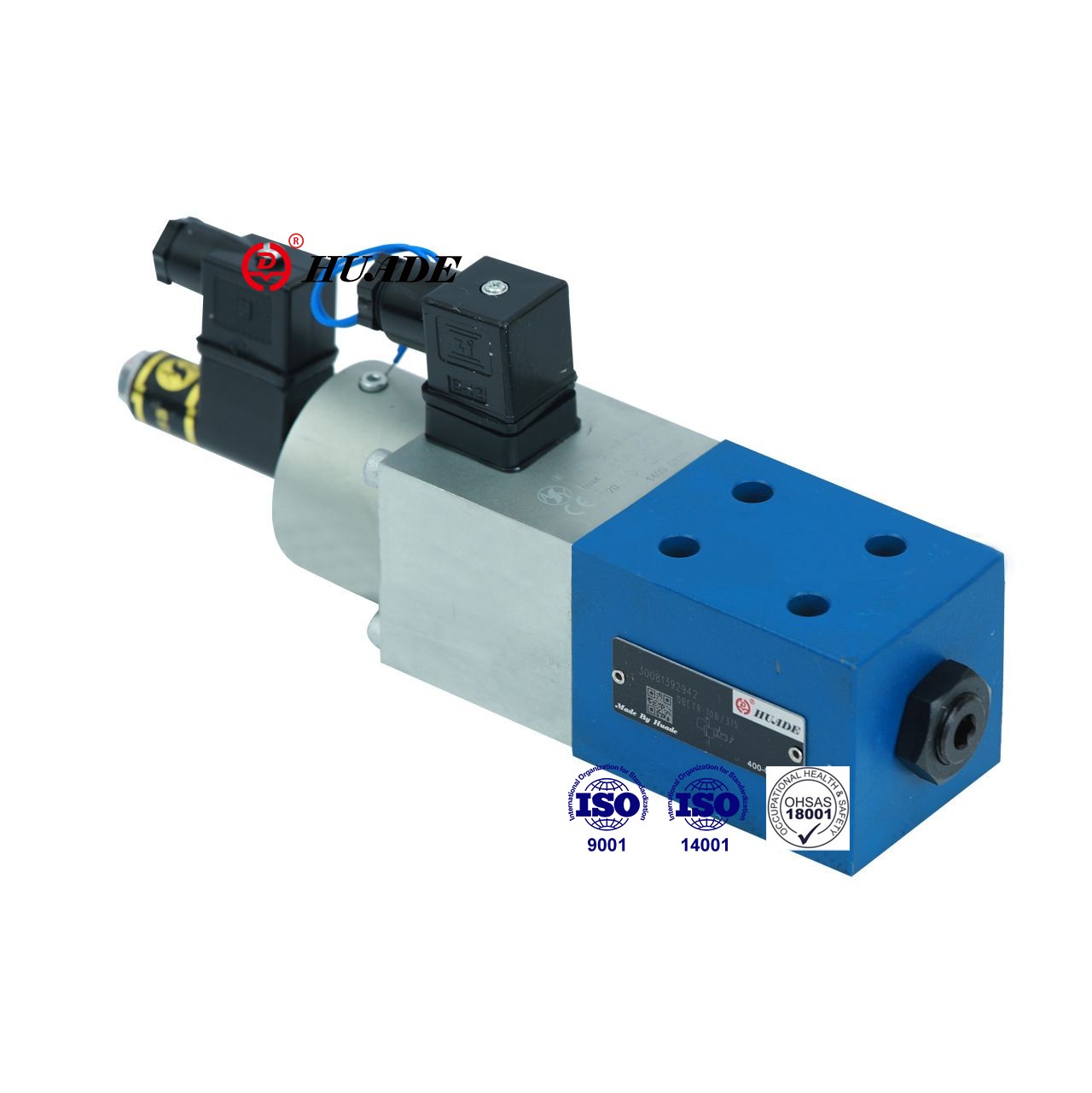

Ta proporcionalni razbremenilni ventil DBETR uravnava tlak sorazmerno z vrednostjo električnega ukaza. Ventil DBTR se pogosto uporablja v zaprtih sistemih z daljinskim nadzorom tlaka v sistemu. Huadejevi ventili DBETR uporabljajo enake standarde kot izdelki Rexroth. Ta proporcionalni tlačni ventil DBETR lahko nadomesti izdelke iste serije, cena pa je relativno ugodna.
| Hidravlični | |||
| maks. nastavljiv tlak (MPa) | Stopnja tlaka 2,5 MPa | 2.5 | |
| Stopnja tlaka 8,0 MPa | 8 | ||
| Stopnja tlaka 18,0 MPa | 18 | ||
| Stopnja tlaka 31,5 MPa | 31.5 | ||
| Min. nastavljiv tlak (MPa) | (glej karakteristične krivulje) | ||
| Max.Operating tlak (MPa) | priključek T (z nastavitvijo tlaka) | 0.2 | |
| odprtina T (brez nastavitve tlaka) | 10 | ||
| pristanišče P | 31.5 | ||
| Maks. pretok (L/min) | Stopnja tlaka 25 | 10 | |
| Stopnja tlaka 80 | 3 | ||
| Stopnja tlaka 180 | 3 | ||
| Stopnja tlaka 315 | 2 | ||
| Stopnja kontaminacije (μm) | ≤20 (priporočilo 10) | ||
| Histereza (%) | < 1 od maks. nastavljiv tlak | ||
| Ponovljivost (%) | < 0,5 največjega nastavljivega tlaka | ||
| Linearnost (%) | 180; Stopnja tlaka od 3 do 18 MPa | ≤ 1,5 največjega nastavljivega tlaka | |
| 315; Stopnja tlaka od 6 do 31,5MPa | |||
| Tipična variacija (%) | Ventil | ± 3 od maks. nastavljiv tlak | |
| Električni nadzor | <0,5 | ||
| Stopenjski odziv 0 do 100 % (ms) | Odzivni čas (Pmin-Pmax) | Odzivni čas (Pmax-Pmin) | |
| Stopnja tlaka 2,5 in 18MPa 0 do 100 | 100 | 50 | |
| Stopnja tlaka 31,5 MPa 0 do 100 | 150 | 100 | |
| Tlačna tekočina | Mineralno olje (za tesnilo NBR), fosfatni ester (za tesnilo FPM) | ||
| Razpon viskoznosti (mm2/s) | 2,8 do 380 | ||
| Temperaturno območje tlačne tekočine (°C) | -20 do +70 | ||
| Položaj namestitve | izbirno | ||
| Teža (kg) | 4 | ||
| Električni | ||||
| Povezan ojačevalnik | VT-5003S30 | |||
| Napajalna napetost | DC | |||
| Upornost tuljave (Ω) | Hladna vrednost pri 20 °C | 10 | ||
| maks. toplo vrednost | 13.9 | |||
| (Delovno stanje) Dolžnost | Neprekinjeno | |||
| Temperatura tlačne tekočine (°C) | +50 | |||
| Napetost ojačevalnika | voziti v celoti | 24 ± 10 % | ||
| trije električni viri | 24 do 35 | |||
| maks. poraba energije (VA) | 50 | |||
| Upornost tuljave pri 20 °C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivnost (pretvornik) (mH) | 6 do 8 | |||
| Frekvenca oscilatorja (pretvornik) (KHz) | 2.5 | |||
| Zaščita po DIN 40 050 | IP65 | |||
Lastnosti:
▶Nizka histereza
▶Dobra ponovljivost,
▶Električno zaprto krmiljenje položaja prednapetosti vzmeti
▶Proporcionalno elektromagnetno aktiviranje z induktivnim pretvornikom položaja (tlačno uravnoteženo)
▶Ventil in elektronsko krmiljenje iz enega vira
Uporaba:
Proporcionalni razbremenilni ventil DBETR se pogosto uporablja na različnih področjih, kot so lahka industrija, strojna orodja, metalurgija itd.
Ventil je v osnovi sestavljen iz ohišja (1), proporcionalnega solenoida (2) z induktivnim pretvornikom položaja (3), sedeža ventila (4) in lopute ventila (5).
Tlak se nastavi z nastavitvijo potenciometra ukazne vrednosti (0 do 9 V). Prilagoditev ukazne vrednosti povzroči napenjanje tlačne vzmeti preko elektronskih krmilnikov in proporcionalnega solenoida (2). Napetost tlačne vzmeti (6), to je položaj vzmetne plošče (7), določa induktivni pretvornik položaja (3). Morebitna odstopanja od ukazne vrednosti se popravijo s krmiljenjem položaja v zaprti zanki.
Uporaba tega principa odpravlja učinek trenja solenoida.
Prednosti:
- Nizka histereza
- Dobra ponovljivost
Simboli proporcionalnega razbremenilnega ventila DBETR
