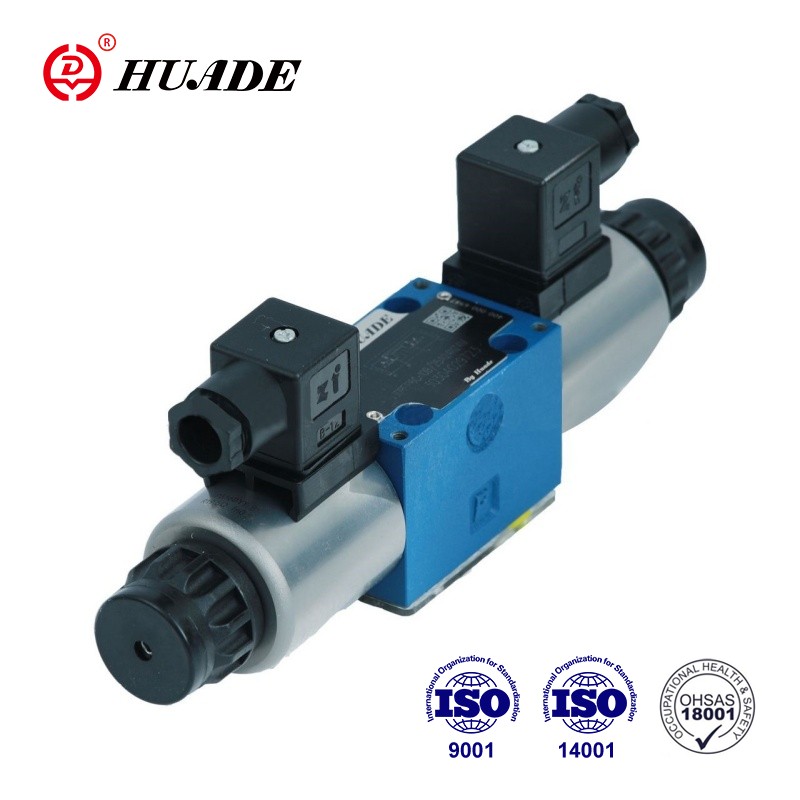

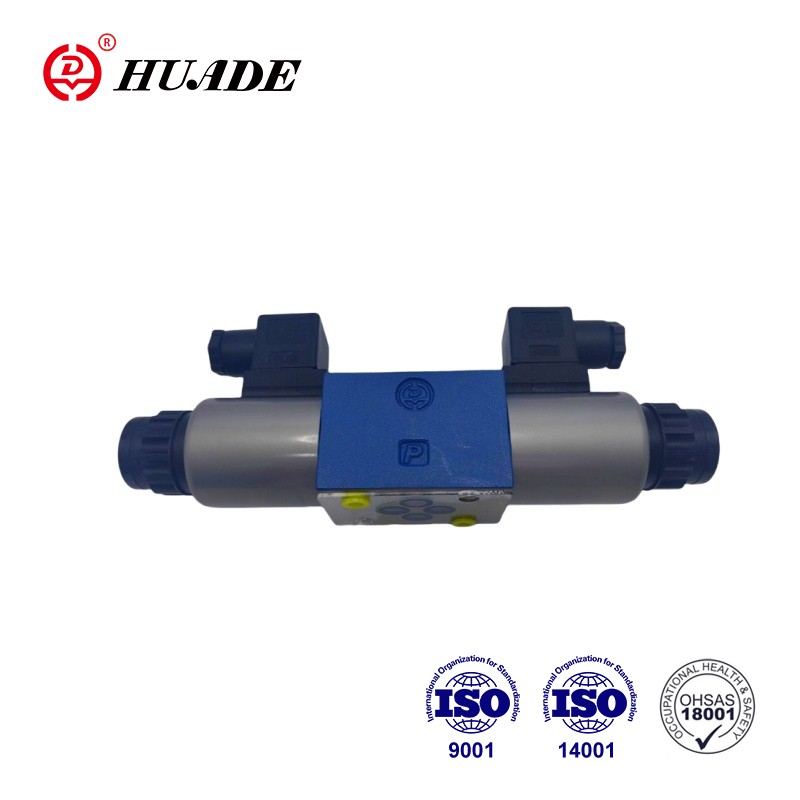

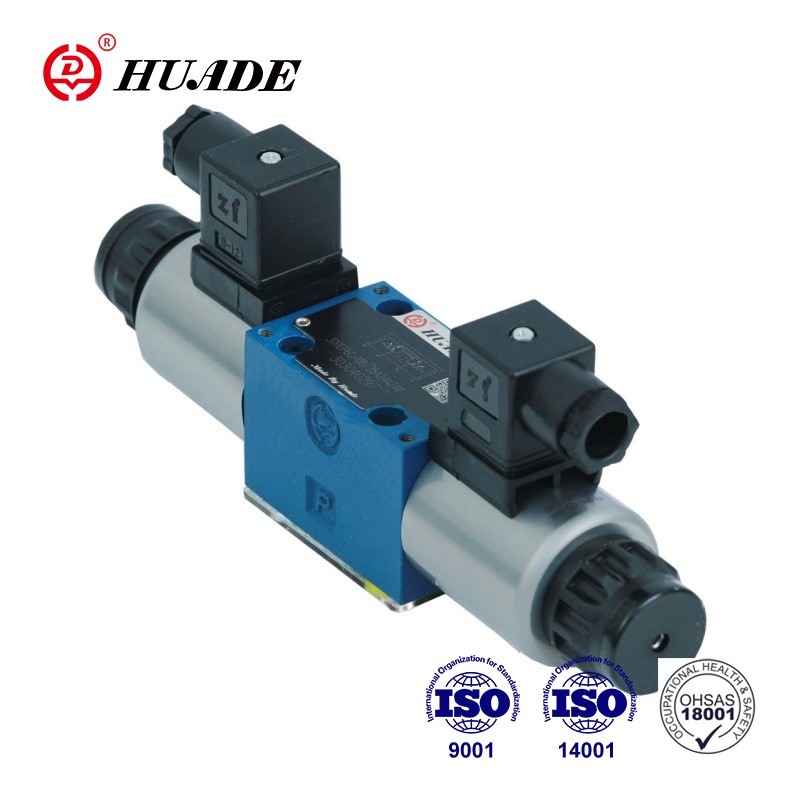

Tripotni proporcionalni reducirni ventil 3DREP 6C ima prednosti hitre odzivne hitrosti, visoke natančnosti krmiljenja in dobre stabilnosti. Hkrati ima kompaktno strukturo in je enostaven za namestitev in vzdrževanje. Med uporabo je treba reducirni ventil redno pregledovati in vzdrževati, da se zagotovi njegovo normalno delovanje in podaljša njegova življenjska doba.
| Hidravlični | ||
| Delovni tlak (MPa) | Port P | 10, če je presežek 10, namestite ventil tipa ZDR6DP..-30B/...v vhodna vrata |
| Vrata T | 3 | |
| Maks. pretok (L/min) | 15 (∆p=5MPa) | |
| Stopnja kontaminacije (um) | Priporočilo za filter z najmanjšo stopnjo zadrževanja β10≥ 75 | |
| Histereza (%) | ≤3 | |
| Natančnost ponovljivosti (%) | ≤1 | |
| Občutljivost odziva (%) | ≤1 | |
| Razpon obračanja (%) | ≤1 | |
| Tlačna tekočina | Mineralno olje (za tesnilo NBR), fosfatni ester (za tesnilo FPM) | |
| Razpon viskoznosti (mm2/s) | 2,8 do 380 | |
| Temperaturno območje tlačne tekočine (°C) | -20 do +70 | |
| Namestitev | neobvezno, po možnosti vodoravno | |
| Teža (kg) | Tip C: 2,6; tip A.B: 1,5 | |
| Električni, elektromagnetni | ||
| Napajalna napetost | DC24V | |
| Nazivni tok na solenoid (A) | 0.8 | |
| Največji tok na solenoid (A) | ≤0,02 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20°C | 19.5 |
| maks. toplo vrednost | 28.8 | |
| Delovno stanje | neprekinjeno | |
| Temperatura pogoja (°C) | ~+50 | |
| Temperatura tuljave (°C) | ~+150 | |
| Zaščita po DIN40 050 | IP65 | |
| Električni priključki | 3DREP | s komponentnim vtičem na DIN43650-AM2 vtični konektor na DIN 43 650-AF2/Pg11 |
| 3DREPE | s komponentnim vtičem na E DIN43563-AM6-3 vtični konektor E DIN43563-BF6-3/Pg11 | |
Lastnosti:
▶Neposredno krmiljeni proporcionalni ventili za regulacijo tlaka in smeri pretoka
▶Pogon preko proporcionalnih solenoidov s centralnim navojem in odstranljivo tuljavo
▶Vzmetno središče krmilne tuljave
Uporaba:
Tripotni proporcionalni redukcijski ventili 3DREP 6C se pogosto uporabljajo pri oskrbi z vodo za požar, avtomatskih sistemih za gašenje požara s sprinklerji in različni hidravlični opremi, hidravličnih sistemih in hidravličnih strojih.
◆Oblikovanje:
Ventil je v glavnem sestavljen iz:
◆Funkcija:
Ko so solenoidi (1 in 2) brez napetosti, krmilni kolut (5) držijo v sredinskem položaju kompresijske vzmeti.
Krmilni kolut (2) se neposredno aktivira, ko je eden od solenoidov pod napetostjo.
Npr. z vklopom solenoida "a" (1)
→Tlačna merilna tuljava (5) in krmilna tuljava (4) se premikata v desno sorazmerno z vhodnim električnim signalom.
→Povezava od P do B in A do T poteka prek presekov v obliki odprtine s progresivnimi karakteristikami pretoka
◆Izklop solenoida (1)
→Krmilni kolut (4) se s tlačnimi vzmeti vrne v srednji položaj
V srednjem položaju sta priključka A in B do T odprta, zato lahko tlačna tekočina prosto teče v rezervoar. Izbirna ročna preglasitev omogoča premikanje krmilne tuljave (4) brez vklopa solenoida.
●Pozor!
Nenamerna uporaba ročnega krmiljenja lahko povzroči nenadzorovano premikanje stroja!
Struktura proporcionalnega redukcijskega ventila 3DREP 6C
Simboli proporcionalnega reducirnega ventila 3DREP 6C
