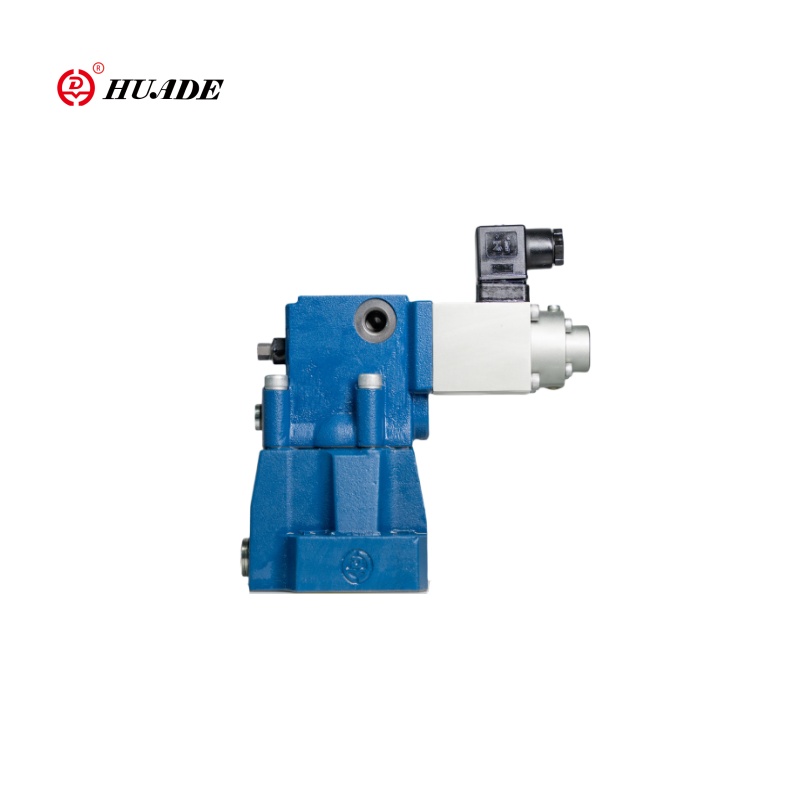

Huadejeve proporcionalne vrste znižanja tlaka DRE so pilotske ventile, ki delujejo z zmanjšanjem tlaka. Uporabljajo se za zmanjšanje delovnega tlaka.
Proporcionalni tlak DRE z zmanjšanjem tlaka je v osnovi sestavljen iz pilotskega ventila (1) s proporcionalnim elektromagnetnim (2) glavnim ventilom (3) z glavnim sklopom tuljave (4), kot tudi izbirnega kontrolnega ventila (5).
| Hidravlična | ||
| Max.Setting Tlak (MPA) | pristanišča A in B | 31.5 |
| Pristanišče y | pojdi v rezervoar. Brez tlaka | |
| Max.Setting Tlak, za vrata A (MPA) | Enako kot ocena tlaka | |
| Min.Setting tlak. Za vrata A (MPA) | Biti povezan z "Q". (glej krivulje) | |
| Linearnost (%) | ± 3,5 | |
| Ponovljivost (%) | <± 2 | |
| Histereza | S tresenjem ± 2,5% PMAX. Brez tresenja ± 4,5% PMAX | |
| Tekočine | Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM) | |
| Obseg viskoznosti (mm2/s) | 2.8 TO380 | |
| Temperaturno območje tekočine (℃) | -20 do +70 | |
| Električna | ||
| Napajalna napetost | DC | |
| Min.control tok (a) | 0.1 | |
| Max.Control Curce (A) | 0.8 | |
| Upornost tuljave (ω) | Stari ventil pri 20 ℃ je 19,5, max.warm ventil je 28,8 | |
| Dajatev | neprekinjeno | |
| Max.Pogojna temperatura (℃) | 50 | |
| Izolacija do DIN 40 050 | IP65 | |
| Pripadajoči ojačevalnik | Priključek za vtičnik | |
| Električni aplikator | VT_2000: 40 (skupaj zagotovite) | |
Značilnosti:
▶ Izbirno max.Tresure zaščita
▶ Izbirni povratni ventil med A in B
▶ ventil, ki se uporablja za zmanjšanje delovnega tlaka
▶ Za pritrditev podloge
▶ ventil in elektronika iz enega Scurcea
Vloga:
DRE/DREM Proporcionalni ventil za zmanjšanje tlaka ima preprosto strukturo, priročno namestitev in odpravljanje napak, močno zmogljivost pretoka, majhno izgubo tlaka, dobro ponovljivost in linearnost in je primeren za priložnosti z velikim sistemom. Široko se uporablja v obdelovalnih orodih, lahki industriji, metalurgiji, ladjedelništvu, inženiringu, rudarjenju, vesoljskem in drugih poljih.
Type Dre ...
Nastavitev tlaka v pristanišču A je odvisna od napetosti, ki je prisotna na sorazmernih solenoidih (2).
V mirovanju, brez pritiska v pristanišču B, vzmet drži glavno tuljavo (4) v svojem začetnem položaju. Povezava od B do A je zaprta, zato se izognemo.
Pritisk v pristanišču A deluje s povezavo na območju glavne tuljave.
Pilotno olje se odvzame iz pristanišča A (NS 10) ali pristanišča B (NS 20,30) in gre skozi povezavo s krmilnikom s konstantnim tokom, ki drži pilotno olje konstantno, neodvisno od tlačnih padcev med vrati A in B. od Krmilnik konstantnega pretoka, pilotni pretok olja prehaja v vzmetno komoro, skozi dve priključki, skozi sedež ventila v pristanišče Y in od tam v odtočno črto.
Tlak, potreben v pristanišču A, je določen na ustreznem ojačevalniku.
Simboli proporcionalnega tlaka, ki zmanjšuje ventil Dre
