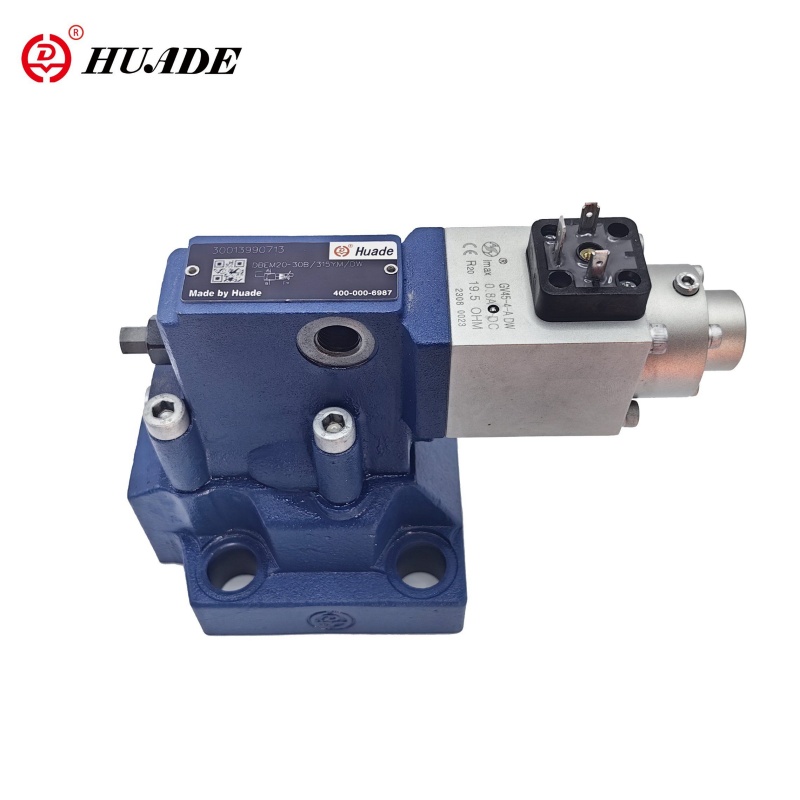

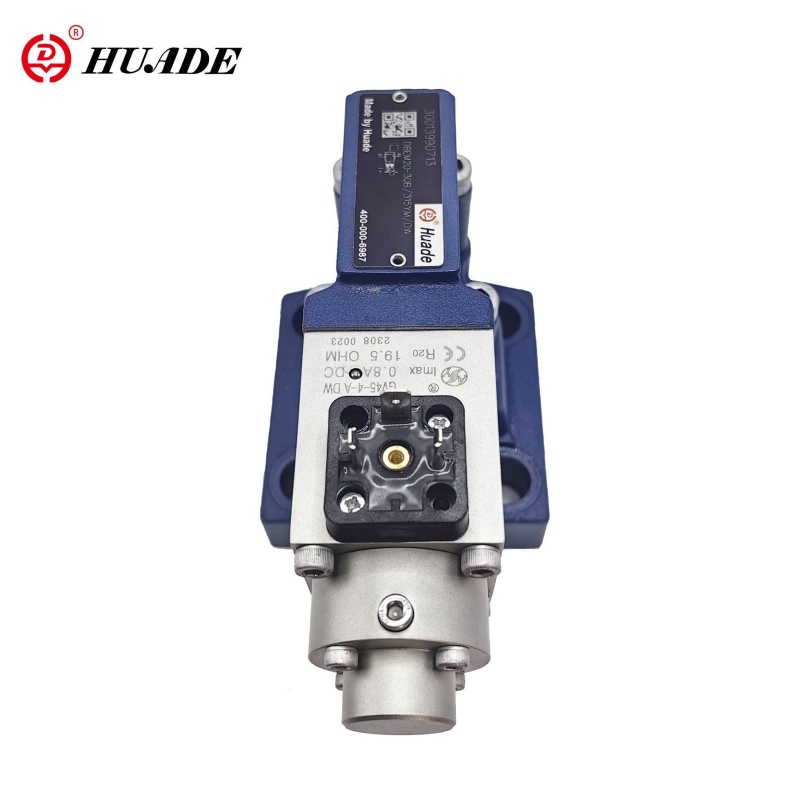

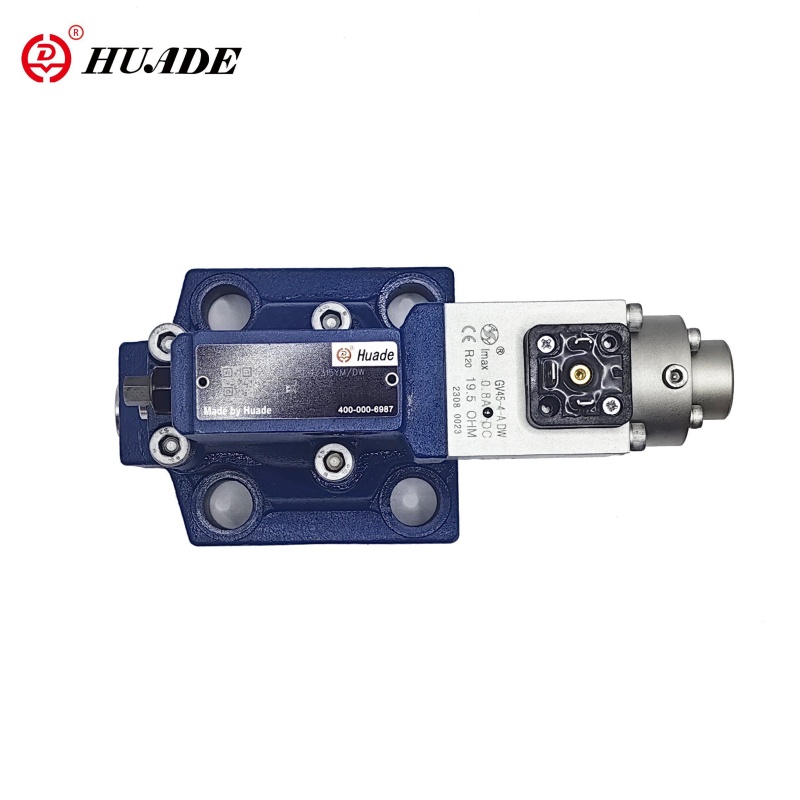

Proporcionalni tlačni reliefni ventil DBEM
Pilotski proporcionalni reliefni ventil DBEM je pilotski reliefni ventil, opremljen z integrirano elektronsko komponento (OBE). Uporablja se predvsem za omejevanje delovnega tlaka hidravličnih sistemov in zagotavljanje koraka prilagajanja sistemskega tlaka s pomočjo električnih krmilnih signalov. Ta proporcionalni ventil ima natančne kontrolne značilnosti, stabilen tlak in dober dinamični odziv, zaradi česar se pogosto uporablja v različnih hidravličnih sistemih, ki zahtevajo natančen nadzor tlaka.
Parameter izdelka proporcionalnega tlačnega razbremenitvenega ventila DBEM
| Hidravlični podatki | ||||
| Max.OPERATIVNA TLAČNA VRATA A. B in X (MPA) | 31.5 | |||
| Povratni tlak (MPA) | Pristanišče y, ločeno in pod ničelnim pritiskom do rezervoarja | |||
| Max. Nastavitveni tlak (MPA) | 5. 10. 20. 31,5 Enako kot tlačna stopnja | |||
| Min. Nastavitveni tlak (MPA) | Glej značilne krivulje | |||
| Max. Varnost tlaka (MPA) | Nastavitveni tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 do 62 | 1 do 122 | 1 do 222 | 1 do 342 | |
| Max. tok (L/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotni tok (L/min) | 0,7 do 2 | |||
| Linearnost (%) | ± 3,5 | |||
| Ponovljivost (%) | <± 2 | |||
| Tipična variacija (%) | <± 2 max. pritisk | |||
| Histereza (%) | S porastom ± 1,5 max.pressure. Brez naleta ± 4,5 max. | |||
| Čas preklopa | 30 do 150 | |||
| Tlačna tekočina | Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM) | |||
| Območje viskoznosti (MM2/S) | 2,8 do 380 | |||
| Temperaturno območje tlačne tekočine (℃) | -20 do+70 | |||
| Stopnja kontaminacije (μm) | ≤20 (priporočilo 10) | |||
| Električni tehnični podatki | |
| Ojačevalnik | VT-200G40, ki je priložen ventilu skupaj |
| Napajalna napetost | DC |
| Min.Control tok (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Upornost tuljave （ω） | Hladna vrednost pri 20 ℃ je 19,5; Vrednost max.wam je 28,8 |
| Temperaturno območje tlačne tekočine (℃) | +50 |
| Delovno stanje | Nadaljujte |
| Zaščita ventila | IP65 |
| Električne povezave | vtič |
Značilnosti:
▶ Za pritrditev podloge
▶ Zaprto v bloku
▶ Neobvezna dodatna največja omejitev tlaka s pilotnim ventilom, naloženim vzmetm
▶ VELIČINA IN ELEKTRONSKEGA KONTURA
Vloga:
Pilotski proporcionalni reliefni ventil DBEM se pogosto uporablja v različnih hidravličnih sistemih, ki zahtevajo natančen nadzor tlaka, kot so stroji za oblikovanje vbrizgavanja, stroji za utrinke in hidravlične stiskalnice. V teh aplikacijah DBEM ventil zagotavlja stabilno delovanje hidravličnega sistema in izboljšuje učinkovitost proizvodnje.
Ti ventili so v osnovi sestavljeni iz pilotnega krmilnega ventila (1) s proporcionalnim elektromagnetnim (2) in glavnim ventilom (3) z glavnim vložkom tuljave (4).
Tip DBE:
Prilagoditev tlaka je odvisna od ukazne vrednosti prek proporcionalnega magnetnega magneta (2). Pritisk v pristanišču A deluje na spodnjo stran glavne tuljave (4). Obenem ta tlak deluje na vzmetni obloženi strani glavne tuljave (4) prek orificij (5). Hidravlična sila deluje na pilotski poppet (6). Ko pride do hidravlične sile malenoidne sile, se odpre pilotski poppet (6). Zaradi dejstva, da lahko pilotno olje zdaj pretaka v rezervoar prek pristanišča Y, se na glavnem tuljavi (4) pojavi padec tlaka, ki deluje na glavni tuljavi in ga dvigne proti sili povratne vzmeti. Povezava od A do B se odpre in ni več povečanja tlaka
Tip DBEM:
Po izbiri lahko ventil dobavimo z dodatnim vzmetnim pilotnim krmilnim ventilom za največjo varnost tlaka (odvečna varnost tlaka)
Struktura Proporcionalni tlačni reliefni ventil DBEM
