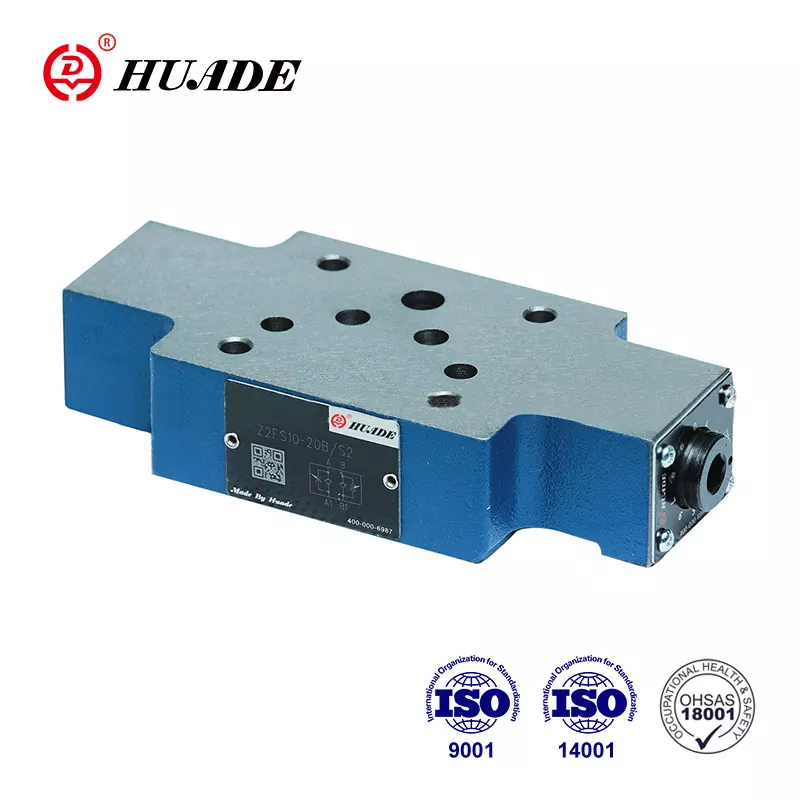

Kontrolni ventil za plin Z2FS 10-5

Dvojna dušilna loputa/povratni ventil tipa Z2FS 10...-30B/...je v obliki sendvič plošče.  Ta pretočni ventil se uporablja za krmiljenje odmerjanja in odmerjanja. Lahko nadomesti serijo Z2FS 10-5-3X, ki jo ponuja Rexroth zaradi dveh dolgoročnih sodelovanj z Rexrothom. Embalažo izdelkov za dušilne lopute Z2FS 10-5 je mogoče tudi prilagoditi, kot je plastična nepremočljiva embalaža, standardna kartonska embalaža ali embalaža iz vezanega lesa.

Parameter izdelka povratnega ventila za plin Z2FS 10-5

Lastnosti izdelka in uporaba povratnega ventila za plin Z2FS 10-5

Lastnosti:

▶ Ventil s sendvič ploščo

▶ Vzorec priključkov na DIN 24 340 iz A, ISO 4401 in CETOP - RP 121 H

▶ Za omejevanje glavnega ali krmilnega pretoka tekočine 2 servisnih vrat

▶ 3 nastavitveni elementi

. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

. Vreteno z notranjim šesterokotnikom in merilom

. Vrtljivi gumb s skalo

▶ Za nadzor odmerjanja in odmerjanja

Uporaba:

Dvojni protipovratni ventil Z2FS 10-5 se uporablja za omejevanje glavnega ali pilotnega pretoka ene ali dveh servisnih odprtin. Dva simetrično razporejena dušilna/povratna ventila omejujeta pretok v eni smeri in omogočata prost pretok v nasprotni smeri.

Razdelek in simbol povratnega ventila za plin Z 2 FS 10-5

Za kontrolno tekočino merilnika prehaja iz odprtine A1 v odprtino A2 preko dušilne točke (1), ki je sestavljena do sedeža ventila (2) in dušilne tuljave (3.1). Dušilna tuljava (3.1) je aksialno nastavljiva preko vretena (4), kar omogoča nastavitev dušilne točke (1). Istočasno tekočina v odprtini A1 doseže stran tuljave (6) preko izvrtine (5). tlak, ki je prisoten poleg sile vzmeti, drži tuljavo za plin (3.1) v položaju za dušenje. Tok, ki teče nazaj iz servisne odprtine B2, premakne tuljavo za plin (3.2) proti vzmeti (7), zaradi česar ventil deluje kot protipovratni ventil in omogočanje prostega pretoka. Odvisno od načina namestitve ventila je lahko dušilni učinek urejen kot krmiljenje po vstopu ali po izhodu.

Omejitev glavnega pretoka tekočine

Da bi spremenili hitrost aktuatorja (glavni pretok tekočine), je med smernim ventilom in podploščem nameščen dvojni dušilni/povratni ventil.

Omejitev pretoka pilotne tekočine

Pri krmilno vodenih krmilnih ventilih je dvojni povratni ventil/dušilni ventil nameščen kot nastavitev krmilne dušilke (pretok pilotne tekočine). Nameščen je med glavnim in pilotnim ventilom.

Zgradba dvojnega dušilnega/povratnega ventila, tip Z 2 FS 10-5-30B

Simbol Z 2 FS 10 - 30B
