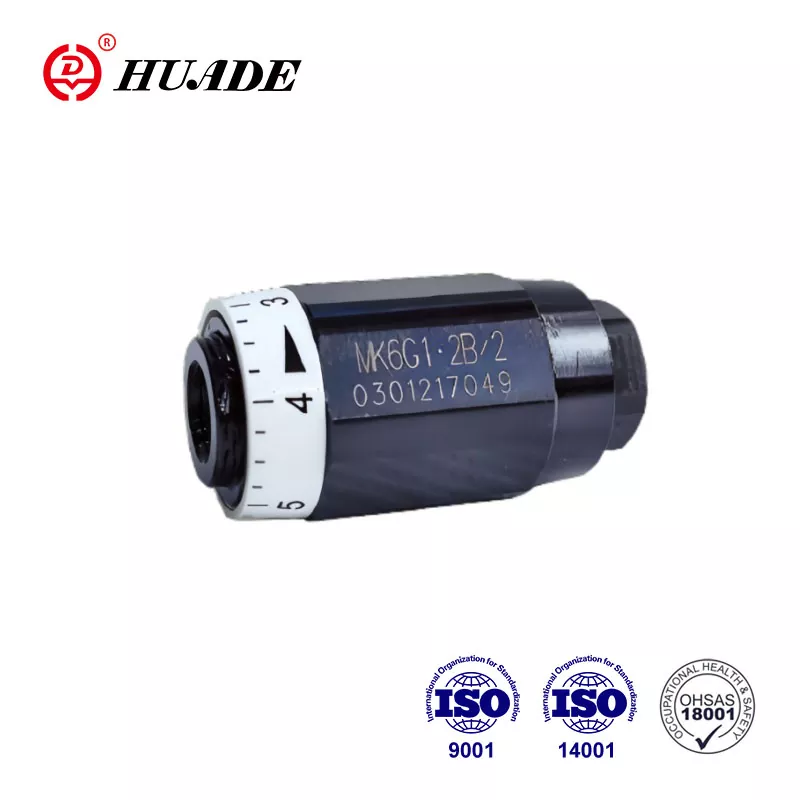

Tipi ventilov Mk so protipovratni ventili, odvisni od tlaka in viskoznosti. Ta ventil, ki ga proizvaja Huade Hydraulic, je najbolj razširjen pretočni ventil. Hidravlični pretočni ventili Huade® so pritegnili številne potrošnike. Huade je dobro znana blagovna znamka na Kitajskem. Tovarna ima več kot 750 strojev, uvoženih z vsega sveta, za strog nadzor kakovosti izdelkov. Pakiranje izdelkov povratnih dušilnih ventilov MK je mogoče prilagoditi, na primer z uporabo standardnih kartonov, vakuumske embalaže ali škatel iz vezanega lesa.
|
Tehnični podatki (za aplikacije zunaj teh parametrov se posvetujte z nami!) |
|||||||
|
Velikost |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Največji pretok (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Tlak (MPa) |
do 31.5 |
||||||
|
Tlak razpok (MPa) |
0,05 (tip MK) |
||||||
|
Tlačna tekočina |
Mineralno olje ali fosfatni ester |
||||||
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
||||||
|
Temperaturno območje tlačne tekočine (℃) |
-30 do +80 |
||||||
Lastnosti:
▶ Primerno za neposredno vgradnjo v linijo
▶ Odvisno od tlaka in viskoznosti
Uporaba:
Ta ventil je cevni povratni ventil za plin, nameščen neposredno na cevovod. Dušilna odprtina ventila ima strukturo aksialnih trikotnih utorov in ima 7 specifikacij in dva priključna navoja. Glavna funkcija dušilnega ventila MK je krmiljenje hitrosti aktuatorja.
Pri pretoku, ki teče skozi ventil v smeri dušenja, vzmet in tekočina pritisneta loputo na njen sedež in tako blokirata pretok. Tekočina teče skozi stransko izvrtino do dušilne točke, ki je oblikovana med ohišjem (2) in nastavljivim tulcem (1). V nasprotni smeri deluje pritisk tekočine na ploskev lopute in jo tako dvigne iz sedeža in omogoča, da tekočina teče prosto, nedušeno, skozi ventil. Istočasno del tekočine, ki teče skozi obročasto zračnost, povzroči želeni učinek samočiščenja.
Zgradba protipovratnega ventila tipa MK
Simboli protipovratnega ventila tipa MK
