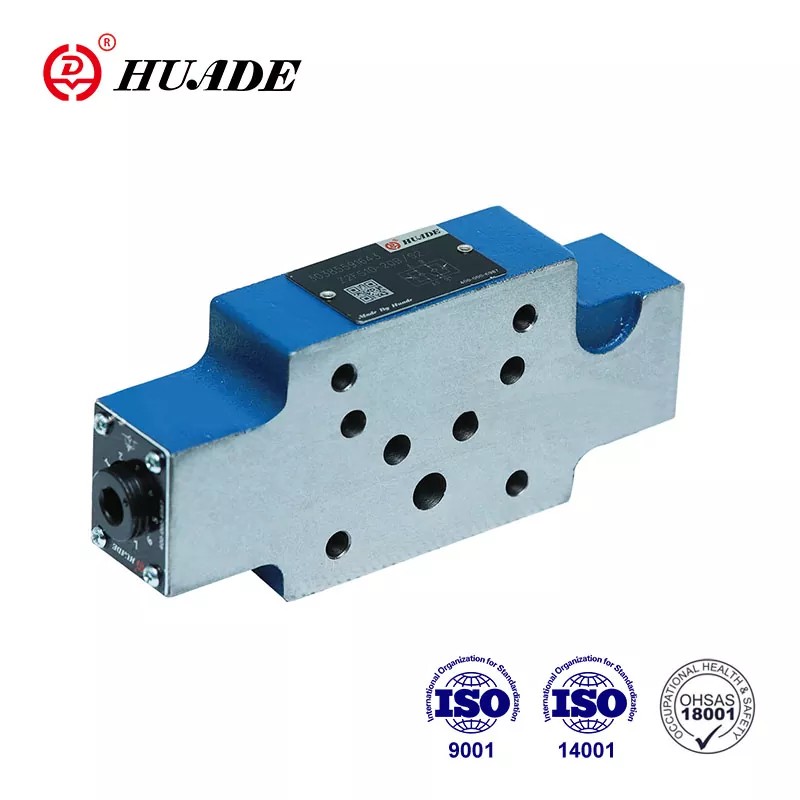

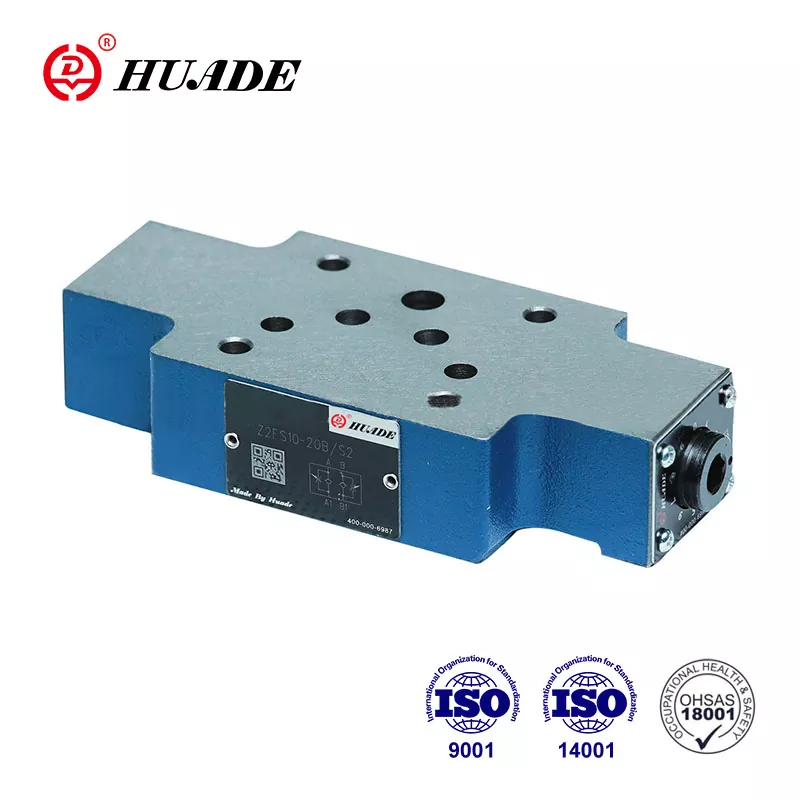

Dvojni ročici/povratne ventile Z 2 FS10 ... 20B/... so v zasnovi sendvič plošč. Lahko se sestavijo navpično. Z uvedbo vrhunske tehnologije iz Rexroth-a lahko Huade® Z2FS 10 doseže enako raven kot Rexroth izdelki v smislu zmogljivosti, kakovosti in združljivosti. Huade® Throttle Vallis je osvojil široko prepoznavanje trga in uporabniško zaupanje.
|
Velikost |
10 |
|
Največji tok (L/min) |
160 |
|
Največji delovni tlak (MPA) |
31.5 |
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
|
Območje viskoznosti (mm ²/s) |
10 do 800 |
|
Temperaturno območje tekočine (℃) |
-30 do+80 |
Značilnosti:
▶ Oblikovanje sendvič plošče
▶ Vzorec prenosa na DIN 24 340, iz A, ISO 4401 in CETOP - RP 121H
▶ Omejevanje glavnega ali pilotskega pretoka dveh servisnih vrat
▶ Nadzor v merilniku ali merilniku.
Vloga:
Dvojni ventili za preverjanje ročice Z2FS 10 se uporabljajo za omejitev glavnega ali pilotskega pretoka olja na enem ali dveh servisnih pristaniščih. Dva simetrično razporejena plin/kontrolni ventili omejijo pretok (s pomočjo nastavljivih vrvic za plin) v eno smer in omogočajo prosti povratni tok v drugi smeri.
Ventili tipa Z 2 FS10 ... 20B/... so dvojni ročici/kontrolni ventili v zasnovi plošče sendvič.
Omejevanje glavnega pretoka
Dvojni ventil za ročico/kontrolni ventil je nameščen med usmerjenim ventilom in podplato, da spremeni hitrost aktuatorja (glavni pretok).
Omejevanje pilotskega pretoka
V primeru pilotskih usmerjenih ventilov se lahko dvojni ventil za plin/kontrolni ventil uporabi kot nastavitev pilota za dušilko (omejevanje pretoka pilota). V tem primeru je nameščen med glavnim ventilom in pilotskim ventilom.
Struktura dvojnega plina/povratnega ventila, tip Z 2 FS10 ... 20b
Načelo hidravličnih sistemov z 2 FS10 ... 20b
