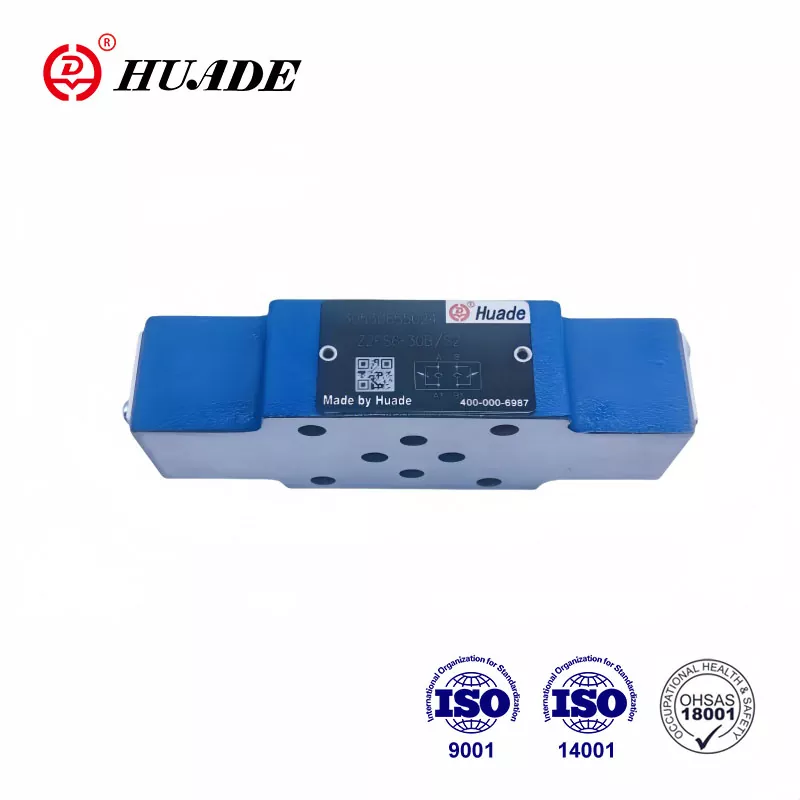

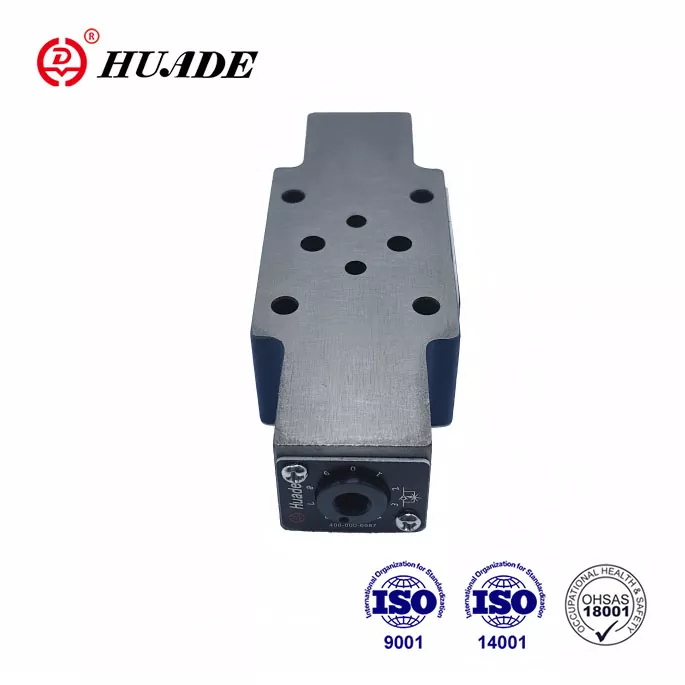

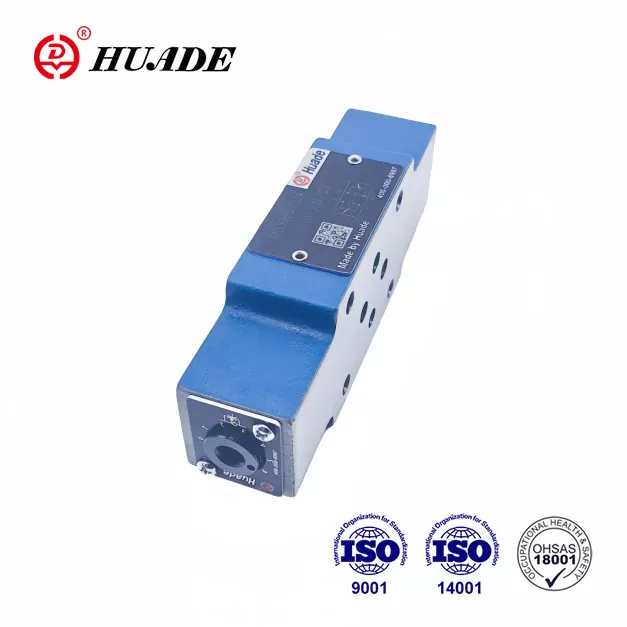

Ventili tipa Z 2 FS 6 so dvojni ročici/kontrolni ventili v zasnovi sendvič plošče. Ta ventil je primeren za navpični sklop zlaganja in se uporablja za krmiljenje dovoda ali odtoka. Kot rezultat dveh dolgoročnih sodelovanja z Rexrothom se ta plindle Z2FS 6 ujema z Rexroth v zmogljivosti in lahko nadomesti serijo Rexroth® Z2FS6 3xb. To je cenovno ugodna alternativa za Rexroth.
|
Tehnični podatki (za aplikacije zunaj teh parametrov, se nas obrnite na nas!) |
|||
|
Velikost |
6 |
16 |
22 |
|
Največji tok (L/min) |
80 |
250 |
350 |
|
Največji delovni tlak (MPA) |
31.5 |
35 |
|
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
||
|
Območje viskoznosti (mm ²/s) |
10 do 800 |
||
|
Temperaturno območje tekočine (℃) |
-30 do+80 |
||
Značilnosti:
▶ Oblikovanje sendvič plošče
▶ Vzorec prenosa na DIN 24 340, iz A, ISO 4401 in CETOP - RP 121H
▶ Omejevanje glavnega ali pilotskega toka z dvema servisnima vstavkama
▶ Nadzor v merilniku ali merilniku.
Vloga:
Ventili za preverjanje ročice Z2FS 6 se uporabljajo za omejitev glavnega ali pilotskega pretoka olja na enem ali dveh servisnih vratih.
Dva simetrično razporejena plin/kontrolni ventili omejijo pretok (s pomočjo nastavljivih ročic za plin) v eno smer in omogočata prosti povratni tok v drugo smer.
Omejevanje glavnega pretoka
Dvojni ventil za ročico/kontrolni ventil je nameščen med usmerjenim ventilom in podplato, da spremeni hitrost aktuatorja (glavni pretok).
Omejevanje pilotskega pretoka
V primeru pilotskih usmerjenih ventilov se lahko dvojni ventil za plin/kontrolni ventil uporabi kot nastavitev pilota za dušilko (omejevanje pretoka pilota). V tem primeru je nameščen med glavnim ventilom in pilotskim ventilom.
Struktura dvojnega plina/povratnega ventila, vnesite Z2FS6 30B
