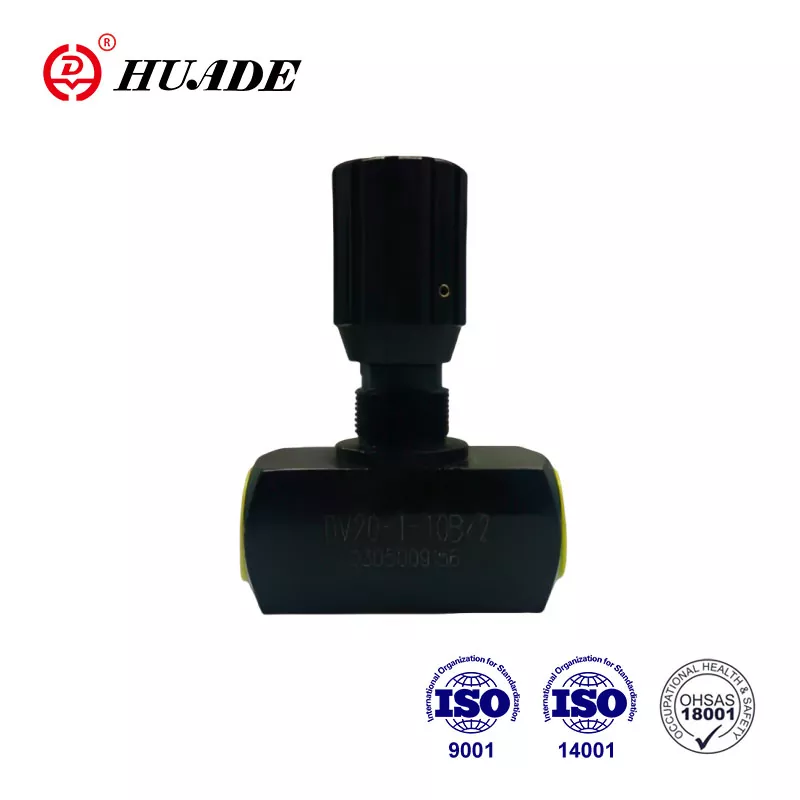

Ventili tipa DV so dušilni/izolacijski ventil. Podjetje Huade Hydraulic, ustanovljeno s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, je oblikovalo velik obseg proizvodnje. Z uvedbo napredne Rexrothove tehnologije Dušilni/izolacijski ventil Huade® DV ponuja vrhunsko zmogljivost. Je cenovno ugodna alternativa podobnim izdelkom mednarodno priznanih blagovnih znamk.
|
Material |
Jeklo |
Medenina |
Nerjaveče jeklo |
|
maks. dovoljeni delovni tlak (MPa) |
do 35 |
do 15 |
do 35 |
|
Tekočina |
Mineralno olje ali fosfatni ester |
||
|
Temperaturno območje tekočine (℃) |
-30 do +80 |
||
|
Razpon viskoznosti (mm²/s) |
10 do 800 |
||
|
Položaj namestitve |
izbirno |
||
Lastnosti:
▶ Navojna povezava
▶ Montaža na ploščo
Uporaba:
Dušilni/izolacijski ventili tipa DV služijo za nastavitev natančnega pretoka olja in se lahko uporabljajo tudi za zaporno funkcijo.
Dušilni/zaporni ventili tipa DV so v osnovi sestavljeni iz ohišja (1), nastavitvenega gumba (2) z zaklepom (3). Z vrtenjem nastavitvenega gumba (2) v levo vreteno (4) z dušilnim zatičem (5) poveča pretok (6) na maksimum. Z obračanjem nastavitvenega gumba (2) v desno vreteno (4) z dušilnim zatičem (5) zmanjša pretok (6), dokler ni popolnoma zaprt brez puščanja. Za ponavljajočo nastavitev je na zgornjem koncu vretena (4) na voljo barvna lestvica (7). Območje barvnega trikotnika (8), ki prikazuje, kako daleč je ventil odprt (večji kot je barvni trikotnik, večja je odprtina) . Nastavitev pretoka se zaklene z zaklepom (3).
Zgradba dušilnega ventila DV
simbol dušilne lopute DV
