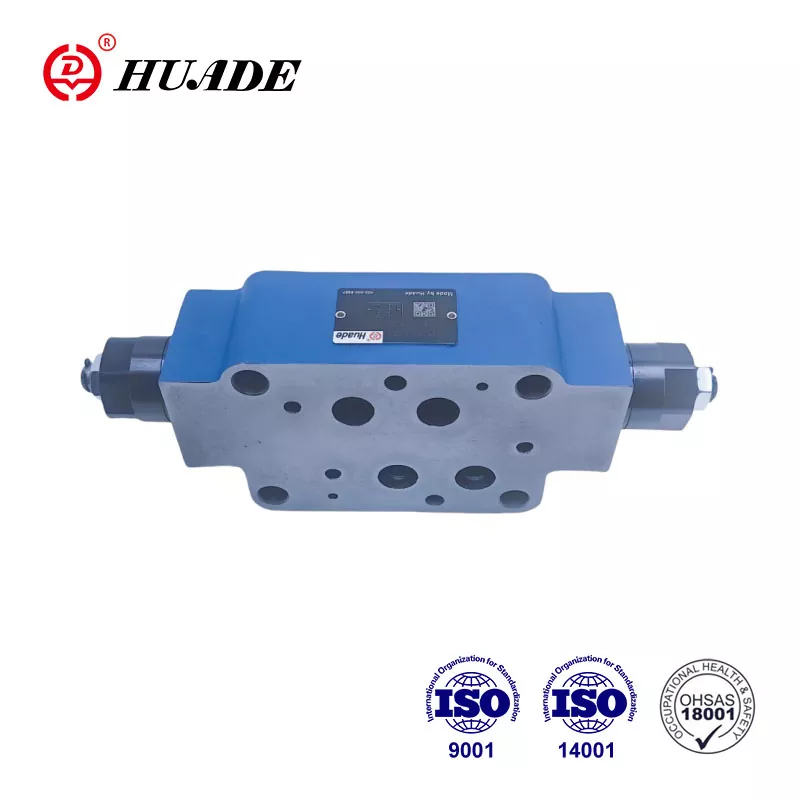

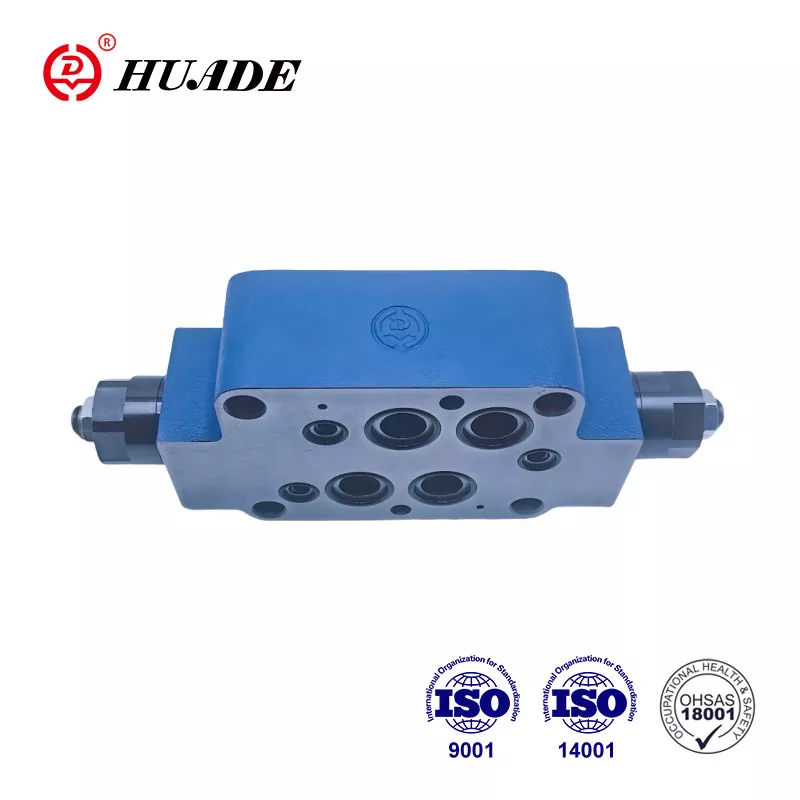

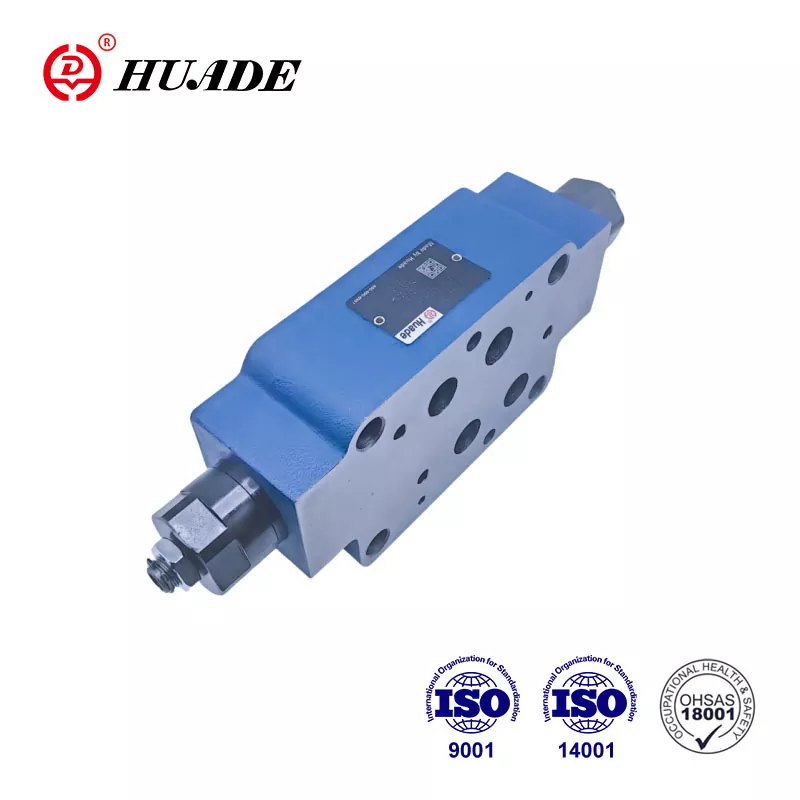

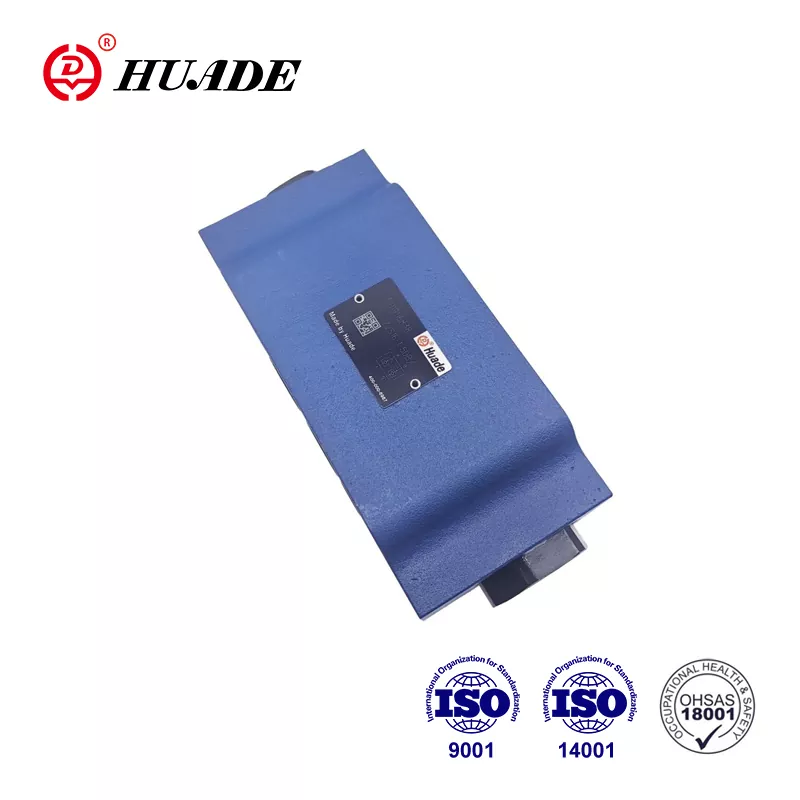

Sendvič ploščice za oblikovanje plošč tipa z 2 fs 16 so dvojni ročici/kontrolni ventili. Funkcija tega ventila je nadzorovanje pretoka dovoda ali odtoka. Dejstvo, da lahko Huade® Z 2 FS 16 nadomesti Rexroth® Z2FS 16 3XB, je predvsem posledica dolgoročnega sodelovanja z Rexroth. Tovarna strogo nadzoruje kakovost izdelka in vsi ventili za preverjanje ročice izpolnjujejo mednarodne standarde.
|
Tehnični podatki (za aplikacije zunaj teh parametrov, se nas obrnite na nas!) |
|||
|
Velikost |
6 |
16 |
22 |
|
Največji tok (L/min) |
80 |
250 |
350 |
|
Največji delovni tlak (MPA) |
31.5 |
35 |
|
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za tesnilo FPM) |
||
|
Območje viskoznosti (mm ²/s) |
10 do 800 |
||
|
Temperaturno območje tekočine (℃) |
-30 do+80 |
||
Značilnosti:
▶ Oblikovanje sendvič plošče
▶ Vzorec prenosa na DIN 24 340, iz A, ISO 4401 in CETOP - RP 121H
▶ Omejevanje glavnega ali pilotskega toka z dvema servisnima vstavkama
▶ Nadzor v merilniku ali merilniku.
Vloga:
Vzponti za preverjanje ročice Z 2 FS 16 se uporabljajo za omejitev glavnega ali pilotnega olja na enem ali dveh servisnih vratih.
Ventili tipa Z 2 FS 16 so dvojni ročici/kontrolni ventili v zasnovi plošče sendvič. Dva simetrično razporejena ventila za plin/kontrolni ventili omejujejo tok (s pomočjo nastavljivih žlic za plin) v eno smer in omogočata prosti povratni tok v drugo smer.
Omejevanje glavnega pretoka
Dvojni ventil za ročico/kontrolni ventil je nameščen med usmerjenim ventilom in podplato, da spremeni hitrost aktuatorja (glavni pretok).
Omejevanje pilotskega pretoka
V primeru pilotskih usmerjenih ventilov se lahko dvojni ventil za plin/kontrolni ventil uporabi kot nastavitev pilota za dušilko (omejevanje pretoka pilota). V tem primeru je nameščen med glavnim ventilom in pilotskim ventilom.
Struktura dvojnega plina/povratnega ventila, tip Z 2 FS 16 3XB
Načelo hidravličnih sistemov
