Ste kdaj opazovali delo smetarskega tovornjaka in se spraševali:"Kako ve, da mora posodo najprej dvigniti, nato pa popolnoma prevrniti?"Ali pa ste morda videli tovarniške robote, ki delajo v popolnem zaporedju, in pomislili,"Zakaj so tako usklajeni?"
Odgovor vas bo morda presenetil – pogosto gre za preprosto, a briljantno napravo, imenovano tlačni zaporedni ventil. In do konca tega vodnika boste natančno razumeli, kako ti "mehanski možgani" skrbijo za nemoteno delovanje našega sveta.

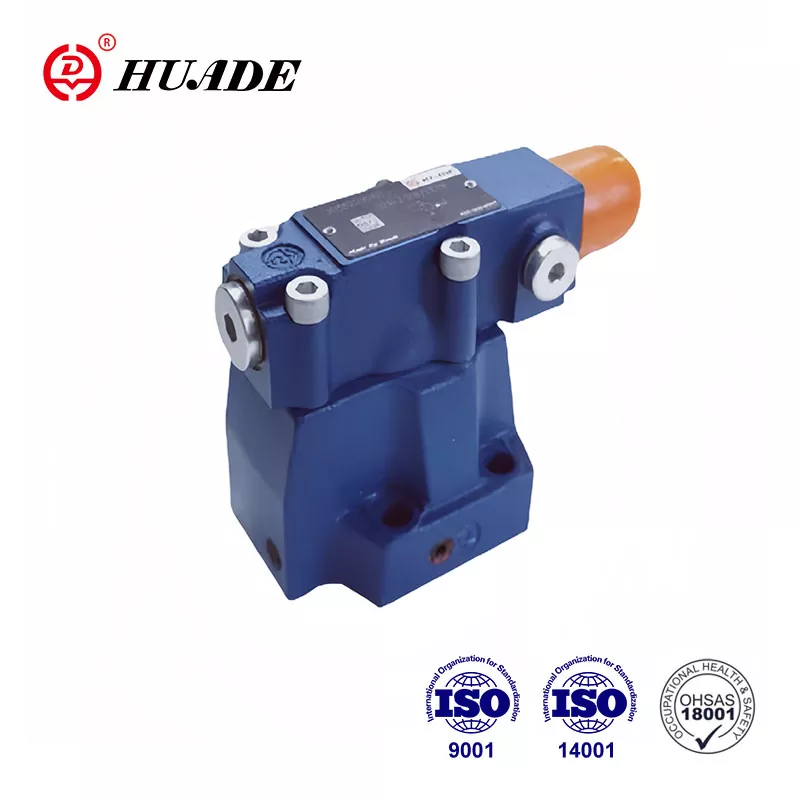

Kaj je tlačni sekvenčni ventil? (preprost odgovor)
Tlačni zaporedni ventil (delventil za regulacijo tlakasistemi) je kot apametni semafor za hidravlične sisteme. Tako kot semafor nadzoruje, kdaj lahko avtomobili vozijo, ta ventil nadzoruje, kdaj lahko začnejo delovati različni deli stroja.
Tukaj je ključna ideja:Ostaja zaprt (rdeča luč), dokler tlak ne naraste na določeno raven, nato se odpre (zelena luč), da hidravlična tekočina teče do naslednje komponente. To ustvari samodejno zaporedje brez računalnikov ali električnih krmilnikov.
Hiter primer:
Razmislite o pripravi sendviča z arašidovim maslom:
1. korak:Pripravite kruh (primarni ukrep)
Počakaj:Prepričajte se, da je kruh pravilno nameščen
2. korak:Dodajte arašidovo maslo (sekundarni učinek)
Ventil za zaporedje tlaka naredi isto stvar za stroje - poskrbi, da je 1. korak popolnoma končan, preden se začne 2. korak.
Zakaj vaši stroji potrebujejo ventile za zaporedje tlaka
Se sprašujete, zakaj ne moremo pustiti, da se zgodi vse naenkrat? Evo, zakaj je pravilno zaporedje pomembno:
Brez nadzora zaporedja bi imeli kaos. Predstavljajte si, da bi menjalnik vašega avtomobila poskušal prestaviti, medtem ko bi se motor še zagnal, ali če bi 3D-tiskalnik začel tiskati, preden se je postelja segrela. Točno to se zgodi v hidravličnih sistemih brez ustreznega zaporedja.
Poslovni primer (zakaj jih imajo inženirji radi):
Brez električne energije- Deluje v eksplozivnih okoljih, kjer odpove elektronika
Neprebojna zanesljivost- Manj delov pomeni manj okvar (tipična življenjska doba: 10+ let)
Prihranek pri stroških- Lahko nadomesti sisteme PLC v vrednosti 5000 USD z ventilom v vrednosti 200 USD
Enostavnost vzdrževanja- Večina tehnikov jih lahko servisira z osnovnim orodjem
Pravo vprašanje:Bi raje zaupali računalniškemu programu ali preprosti mehanski napravi v umazanem okolju pod visokim pritiskom? Večina izkušenih inženirjev vsakič izbere mehanske.
Kako deluje tlačni sekvenčni ventil?
Načelo delovanja je pravzaprav zelo preprosto:
Osnovni postopek:
Začne se primarno dejanje- Prvi valj ali motor začne delovati
Pritisk se poveča- Ko je prvo dejanje končano, se tekočina neha premikati in tlak naraste
Ventil se odpre- Ko tlak doseže nastavljeno točko (npr. 400 PSI), se zaporedni ventil odpre
Začne se sekundarno dejanje- Tekočina teče v drugi valj ali motor
Pomislite na to kot na jez v reki. Jez (sekvencni ventil) zadržuje vodo, dokler nivo vode (tlak) ne postane dovolj visok. Nato odpre vrata, da voda teče navzdol.
Ključni deli (kaj je notri):
Telo ventila- Glavno ohišje (kot hiša)
Pomlad- Nastavi "pritisk sprožilca" (kot ključavnica vrat)
Nastavitveni vijak- Vaš tlak (kot termostat)
Zunanji odtočni priključek- Ohranja točnost odčitkov (kot luknja za razbremenitev tlaka)
Za nasvet:Zunanji odtok je ključnega pomena – brez njega lahko protitlak zavede ventil, da se odpre ob nepravem času. Zunanji odtok vedno navedite v načrtu sistema.
Tipi hidravličnih sekvenčnih ventilov: katerega potrebujete?
Ste v zadregi, katero vrsto izbrati? Tukaj je razčlenitev, ki vas bo rešila pred dragimi napakami.
[Primerjaj z drugimivrste ventilov za regulacijo tlaka]
1. Neposredno delujoči hidravlični sekvenčni ventili
Pomislite na to kot:Enostavna vzmetna vrata
Odzivni čas:Hitro kot strela (2-10 milisekund)
Razpon tlaka:Običajno do 5000 PSI
Cena:Proračunu prijazno ($50-$300)
Najboljše za:Majhna mobilna oprema, hitre aplikacije
Slaba stran:Pri visokih pritiskih je lahko "poskočen".
2. Pilotno vodeni ventili za zaporedje tlaka
Pomislite na to kot:Sofisticiran dvostopenjski sistem
Odzivni čas:Počasneje, a enakomerno (≈100 milisekund)
Razpon tlaka:Do 10.000+ PSI
Cena:Višja naložba (200–1500 USD)
Najboljše za:Velike industrijske stiskalnice, natančna izdelava
Prednost:Trdna stabilnost v različnih pogojih
Katero izbrati?Če potrebujete hitrost in preprostost, izberite neposredno delovanje. Če potrebujete natančnost in obvladate visoke pretoke, je pilotno upravljanje vaš odgovor.
Aplikacije tlačnih sekvenčnih ventilov: kje jih boste našli
Vas zanima, kje dejansko delujejo ti ventili? Povsod so – verjetno jih srečujete vsak dan, ne da bi vedeli.
Proizvodnja in industrijska oprema
CNC obdelovalni centri:Vpnite obdelovanec → začnite rezati → umaknite orodja
Brizganje:Zaprite kalup → vbrizgajte plastiko → izvrzite del
Hidravlične stiskalnice:Postavite material → uporabite pritisk → sprostite in izvrzite
Aplikacije za mobilne stroje
Smetarski tovornjaki:Dvignite posodo → nagnite in izpraznite → vrnite se v položaj
Gradbena oprema:Razširite opornike → dvignite tovor → umaknite roko
Kmetijski stroji:Dvignite priključek → vključite priključno gred → zaženite delovanje
Specializirani sistemi
Teleskopsko krmiljenje cilindra:Razširite odseke v pravilnem zaporedju za nemoteno delovanje
Večstopenjski hidravlični sistemi:Koordinirajte več aktuatorjev brez elektronskega krmiljenja
Vzorec?Kadarkoli vidite, da hidravlična oprema dela stvari v popolnem redu, je verjetno zaporedni ventil, ki orkestrira predstavo.
Kako se tlačni sekvenčni ventil razlikuje od drugih ventilov?
Ventile za zaporedje tlaka je enostavno zamenjati z drugimi podobnimi ventili. Tukaj je opisano, kako jih ločiti.
[Več ofunkcije razbremenilnega ventila]
Zaporedni ventil proti razbremenilnemu ventilu
| Funkcija | Zaporedni ventil | Razbremenilni ventil |
|---|---|---|
| Namen | Nadzoruje vrstni red operacij | Ščiti sistem pred visokim pritiskom |
| Privzeto stanje | Zaprto | Zaprto |
| Ko se odpre | Pri nastavljenem tlaku za začetek naslednjega dejanja | Samo takrat, ko je pritisk previsok |
| Kam gre tekočina | Na naslednji aktuator | Nazaj k rezervoarju |
Zaporedni ventil v primerjavi z reducirnim ventilom
| Funkcija | Zaporedni ventil | Reducirni ventil |
|---|---|---|
| Privzeto stanje | Normalno zaprto | Normalno odprto |
| Kaj spremlja | Vhodni tlak | Izhodni tlak |
| Namen | Začnite naslednjo operacijo | Omejite spodnji tlak |
Priročnik za izbiro hidravličnega sekvenčnega ventila: Poskrbite za pravilno že prvič
Ste naveličani ugibanja, kateri ventil bo deloval? Tukaj je vaš postopek izbire po korakih:
1. korak: Spoznajte svoje sistemske zahteve
Najvišji sistemski tlak:Ventil mora vzdržati 25 % nad vašim najvišjim tlakom
Stopnja pretoka sekundarnega kroga:Izračunajte potreben GPM (ventil mora prenašati 20 % več)
Zahtevana natančnost:±50 PSI za splošno uporabo, ±10 PSI za natančno delo
Potreben odzivni čas:Hitro (<50 ms) ali stabilno (>100 ms)
2. korak: Preverjanje okoljske realnosti
Zastavite si ta vprašanja:
Kakšno je temperaturno območje? (Standardna tesnila delujejo od -10°F do +200°F)
Kako umazano je okolje? (Upoštevajte odpornost proti kontaminaciji)
Katera vrsta hidravlične tekočine? (Nafta, sintetika, biološka osnova?)
Vas skrbi eksplozivna atmosfera? (Morda bodo potrebni posebni certifikati)
3. korak: Izračunajte velikost ventila
Preprosta formula za pretočno zmogljivost:
Zahtevani Cv = pretok (GPM) ÷ √ (padec tlaka na ventilu)
primer:20 GPM sekundarnega pretoka z razpoložljivim padcem tlaka 100 PSI potrebuje Cv = 20 ÷ √100 = 2,0
Za nasvet:Vedno določite velikost ventila za 20-30 % večjo od izračunane, da preprečite delovanje pri največji zmogljivosti.
Nasveti za namestitev ventila za zaporedje tlaka: Izogibajte se dragim napakam
Ste pripravljeni na namestitev, a vas skrbi, da bi se zmotili? Upoštevajte te na terenu preizkušene smernice:
Kritični nastavitveni parametri
Izračun nastavljenega tlaka:Primarna obremenitev + 50-100 PSI varnostne rezerve
Koordinacija varnostnega ventila:Nastavite razbremenilni ventil 150-200 PSI nad zaporedni ventil
Zunanji odtok:Vedno povežite z rezervoarjem (nikoli ne zamašite tega priključka!)
Usmerjenost namestitve:Upoštevajte specifikacije proizvajalca (običajno je kateri koli položaj OK)
Zaporedje namestitve, ki deluje
Preverjanje pred namestitvijo:Preverite vsa vrata in povezave
Montažni ventil:Uporabite ustrezne specifikacije navora (običajno 15-25 ft-lbs za priključke)
Nastavite začetni tlak:Začnite nizko, med testiranjem nastavite navzgor
Preskusni cikel:Pred končno prilagoditvijo izvedite več popolnih ciklov
Natančna nastavitev:Prilagodite nastavljeni tlak za optimalno delovanje
Pogosta napaka novincev:Začetna nastavitev previsokega tlaka. Vedno začnite nizko in nadaljujte - lažje je povečati pritisk kot popraviti poškodovano opremo.
Odpravljanje težav s sekvenčnim ventilom: Hitro odpravljanje težav
Sistem ni pravilen zaporedja? Tukaj je vaš diagnostični načrt:
Težava št. 1: Sekundarno dejanje se ne zažene
Simptomi:Primarni valj zaključi gib, sekundarni pa se nikoli ne aktivira
Hitra diagnoza:Med zaključkom primarnega giba preverite manometer sistema
Rešitve (po vrstnem redu verjetnosti):
Nastavitveni tlak spodnjega zaporedja ventila
Očistite zamašen odtočni vod
Zamenjajte šibko ali zlomljeno vzmet
Preverite, da se razbremenilni ventil ne odpre prezgodaj
Problem #2: Prezgodnja sekundarna aktivacija
Simptomi:Obe dejanji se poskušata zgoditi hkrati
Glavni vzroki:Nastavljeni tlak je prenizek ALI nepričakovani skoki tlaka
Popravi strategijo:Povečujte nastavljeni tlak v korakih po 25 PSI, dokler ne dosežete pravilnega zaporedja
Težava št. 3: Nepravilno ali hrupno delovanje
Kaj boste slišali/videli:Šklepetanje, vibracije, nedosledno kroženje
Običajni osumljenci:Kontaminirana tekočina, zrak v sistemu, obrabljene notranje komponente
Akcijski načrt:
Preverite čistost tekočine (naj bo ISO 18/16/13 ali boljša)
Odzračite zrak z vseh visokih točk
Če se težave nadaljujejo, obnovite ali zamenjajte ventil
Diagnostični nasvet za nujne primere:Če izgubljate proizvodni čas, med naročanjem delov začasno obidite zaporedni ventil in upravljajte ročno.
Vzdrževanje tlačnega zaporednega ventila: povečajte svojo naložbo
Se želite izogniti nepričakovanim izpadom? S temi vzdrževalnimi strategijami bodo vaši ventili delovali desetletja:
90-dnevna inšpekcijska rutina
Vizualni pregled:Poiščite zunanja puščanja, korozijo, ohlapne priključke
Preverjanje tlaka:Prepričajte se, da nastavljeni tlak ni zanihal (toleranca ±25 PSI)
Analiza tekočine:Preverite stopnjo kontaminacije in stanje tekočine
Štetje ciklov:Sledite operacijam za napovedno načrtovanje vzdrževanja
Letna vzdrževalna opravila
Popolno izpiranje sistema:Zamenjajte filtre in hidravlično tekočino
Kalibracija ventila:Ponastavite tlake na prvotne specifikacije
Pregled tesnila:Preverite obrabo, preden katastrofalno odpovejo
Testiranje delovanja:Preverite odzivne čase in točnost pritiska
Realnost proračuna za vzdrževanje:Poraba 200 $/leto za preventivno vzdrževanje običajno prihrani 2000 $+ pri nujnih popravilih in izgubljeni proizvodnji.
Nasvet za pametno vzdrževanje:Nadomestni ventil naj bo konfiguriran in pripravljen. Ko se pojavijo težave, zamenjajte ventile in obnovite pokvarjeno enoto brez povezave – minimalni izpadi, največja produktivnost.
Tehnološki trendi sekvenčnih ventilov: Kaj prihaja naslednje
Se sprašujete, ali bodo sekvenčni ventili zastareli? Tukaj je tisto, kar poznavalci industrije vedo:
Integracija pametnega zaporednega ventila
IoT senzorji:Spremljajte cikle, temperaturo in nihanje tlaka
Napovedna analitika:AI napoveduje napake 30-60 dni vnaprej
Daljinska diagnostika:Preverite stanje ventila iz telefona
Realnost stroškov:Pametni ventili stanejo 2-3x več, vendar lahko zmanjšajo stroške vzdrževanja za 40 %
Napredni materiali in dizajn
Tehnologija nano premazov:Podaljša življenjsko dobo tesnila za 300-500 %
Kompozitna telesa ventilov:Manjša teža, boljša odpornost proti koroziji
Notranjost z nizkim trenjem:Zmanjša izgube energije za 15-25%
Razprava o elektronskem in mehanskem
Prednosti elektronskega krmiljenja:Neskončno programabilen, natančen, podatkovno bogat
Prednosti mehanskega ventila:Programiranje ni potrebno, deluje brez napajanja, enostavnejše odpravljanje težav
Realnost industrije:Čeprav elektronika napreduje, mehanski zaporedni ventili ohranjajo velik tržni delež v:
Stroškovno občutljive aplikacije
Nevarna okolja
Oddaljene lokacije brez zanesljivega napajanja
Preprosti sistemi, kjer elektronika dodaja nepotrebno kompleksnost
Spodnja vrstica:Ventili za zaporedje tlaka ne gredo nikamor – razvijajo se v pametnejše, hkrati pa ostajajo mehansko zanesljivi.
Vaši naslednji koraki: Prenesite to znanje v delo
Ste pripravljeni določiti, namestiti ali odpraviti težave s tlačnim zaporednim ventilom? Tukaj je vaš akcijski načrt:
Za oblikovalce sistemov:
Izračunajte svoje zahtevez uporabo navedenih formul za določanje velikosti
Izberite vrsto ventilaglede na potrebe po hitrosti in natančnosti
Določite zunanji odtok- ne dovolite, da bi se izvajalci spravili na to
Načrtujte prilagoditveni dostop- tehniki se vam bodo kasneje zahvalili
Za vzdrževalne ekipe:
Začnite to 90-dnevno inšpekcijsko rutinotakoj
Zaloga običajnih rezervnih delov(vzmeti, tesnila, nastavitveni vijaki)
Dokumentirajte trenutne nastavljene tlakepreden odplavajo
Upravljavci vlakovprepoznati zgodnje opozorilne znake
Za odpravljalce težav:
Vedno najprej preverite osnove- tlak, nivo tekočine, stanje filtra
Pri roki imejte manometerza hitro diagnostiko
Ne pozabite na pravilo zunanjega odtoka- odpravlja 60 % težav z zaporednimi ventili
Imate vprašanja o vaši specifični aplikaciji?Večina proizvajalcev ventilov ponuja brezplačno podporo za inženiring aplikacij – izkoristite njihovo strokovnost.
Končna misel:Najboljši zaporedni ventil je tisti, ki je pravilno izbran, pravilno nameščen in redno vzdrževan. Obvladajte te osnove in nikoli več ne boste imeli skrivnostnih težav z zaporedjem.
