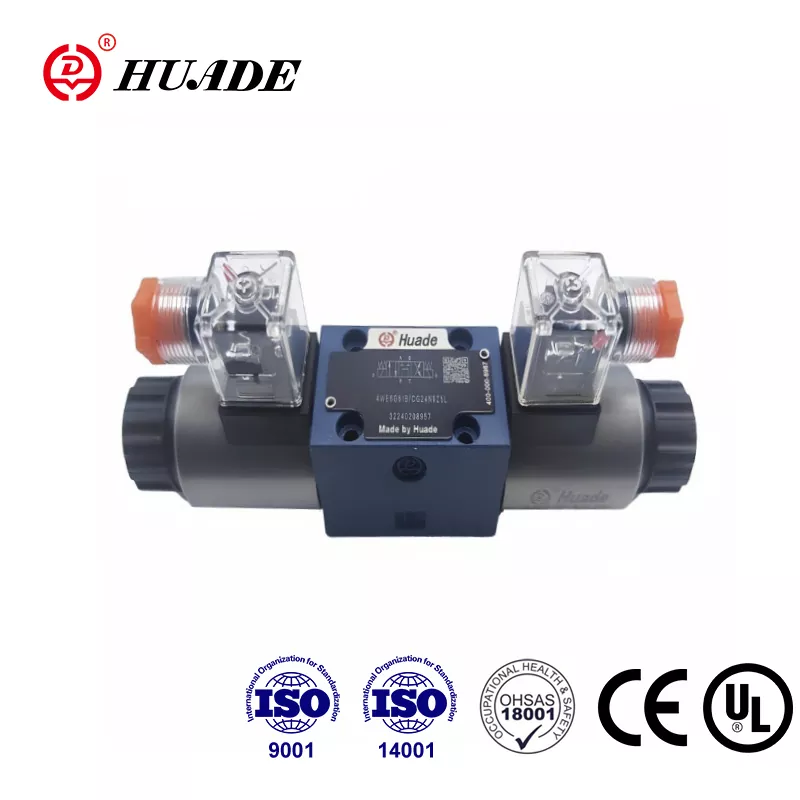

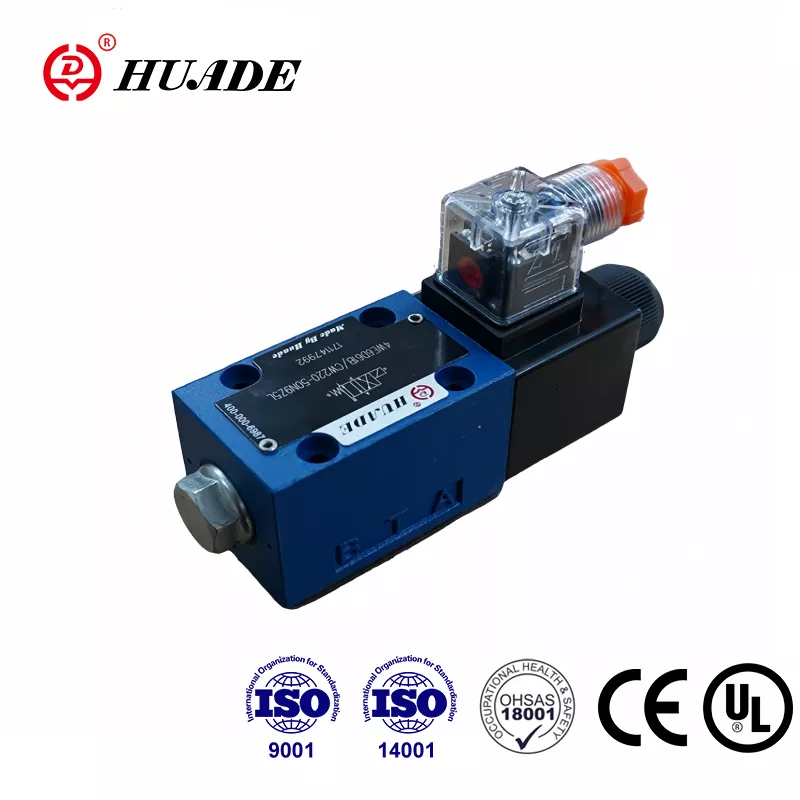

Potni regulacijski ventil Bosch Rexroth 4WE 6 D predstavlja temeljno komponento v sodobnih hidravličnih sistemih. Ta ventil deluje kot električno krmiljen preklopnik smeri, ki hidravlični tekočini pove, kam naj gre in kdaj naj se premika. Kot standardni ventil velikosti NG6 se prilega v sisteme po vsem svetu zahvaljujoč mednarodnim standardom, ki omogočajo sodelovanje različnih znamk. Inženirji, ki morajo primerjati dobavitelje, preveriti cene ali razumeti tehnične podrobnosti, bodo ugotovili, da ta ventil ponuja zanesljivost in prilagodljivost za srednje do visokotlačne aplikacije.
Razumevanje osnovne funkcije in zasnove
Ventil 4WE 6 D krmili hidravlično tekočino tako, da jo preklaplja med štirimi glavnimi odprtinami, označenimi s P, A, B in T. Priključek P se poveže s črpalko, priključki A in B se povežeta z aktuatorji, kot so cilindri, vrata T pa vračajo tekočino v rezervoar. Ventil deluje kot električno stikalo, vendar za hidravlično olje namesto za elektriko. Ko ga vklopite, tekočina teče v eno smer. Ko ga izklopite, se pretok ustavi ali obrne, odvisno od zasnove ventila.
Znotraj ventila je kovinski kolut, ki drsi naprej in nazaj znotraj natančno obdelane izvrtine. Elektromagnet, imenovan solenoid, potiska to vreteno, ko skozi njeno tuljavo teče elektrika. 4WE 6 D uporablja zasnovo, ki jo inženirji imenujejo "mokra armatura", kar pomeni, da je elektromagnetni bat nameščen neposredno v hidravličnem olju. To se morda sliši nenavadno, vendar dejansko podaljša življenjsko dobo ventila, ker ni gumijastih tesnil, ki bi se obrabila okoli gibljivih delov. Olje tudi pomaga pri hlajenju solenoida in zmanjšuje hrup med delovanjem.
Ko se solenoid izklopi, povratna vzmet potisne tuljavo nazaj v začetni položaj. Ta zasnova s povratno vzmetjo zagotavlja varnostno funkcijo, ker se ventil samodejno vrne v znani položaj, če izpade električna energija. Sila vzmeti mora premagati tako trenje gibljivih delov kot morebitni pritisk v povratnem vodu, kar postane pomembno kasneje, ko razpravljamo o omejitvah zasnove sistema.
Telo ventila je v skladu z mednarodnimi standardi za montažo, vključno z ISO 4401-03, CETOP 3 in DIN 24340, obrazec A. Ti standardi določajo natančno lokacijo montažnih lukenj in priključkov vrat. Ta standardizacija pomeni, da lahko Rexroth 4WE 6 D fizično nadomesti podobne ventile Parkerja, Eatona ali drugih proizvajalcev brez preoblikovanja montažne plošče. Za vodje nabave ta medsebojna zamenljivost ustvarja prožnost dobavne verige, saj lahko več prodajalcev zagotovi združljive dele med pomanjkanjem ali pogajanji o ceni.
Ocene tlaka in zmogljivost pretoka
Rexroth 4WE 6 D smerni regulacijski ventil prenese resne delovne pritiske. Glavni priključki P, A in B lahko delujejo pri tlakih do 350 barov, čeprav večina tehničnih dokumentov navaja standardni maksimum pri 315 barih. Če pogledamo to v perspektivo, je 315 barov enako približno 4570 funtov na kvadratni palec, kar je približno enako teži majhnega avtomobila, ki pritiska na površino velikosti poštne znamke.
Zmogljivost pretoka je odvisna od tega, ali izberete DC ali AC solenoid. Različice z enosmernim tokom lahko prenesejo do 80 litrov na minuto, medtem ko različice z izmeničnim tokom običajno dosežejo največ 60 litrov na minuto. Razlika izhaja iz zasnove elektromagneta in hitrosti premikanja tuljave. Za referenco, 80 litrov na minuto bi lahko napolnilo kad v približno dveh minutah.
Vendar pa obstaja ena kritična meja tlaka, ki mnoge oblikovalce preseneti. Priključek T, ki vrača olje v rezervoar, ne sme preseči tlaka 160 barov. Ta omejitev obstaja, ker morata povratna vzmet in sila solenoida zanesljivo premagati tlak, ki potiska nazaj iz povratnega voda. Če je tlak v povratnem vodu previsok, lahko tuljava vibrira, se ne premakne pravilno ali se celo premakne, ko bi morala ostati pri miru. Sistemi, ki si delijo povratne razdelilnike med več ventili ali uporabljajo dolge povratne vode z omejitvami, potrebujejo natančen izračun, da se zagotovi, da tlak v vratih T ostane v mejah.
Razmerje med padcem tlaka in pretokom sledi predvidljivemu vzorcu. Pri največjem pretoku 80 litrov na minuto ustvari ventil običajno približno 2,5 bara izgube tlaka. Ta energija se pretvori v toploto, ki jo mora hidravlično olje odnesti. Dosledno delovanje nad nazivnim pretokom ali tlakom zahteva dodatno hladilno zmogljivost in morda potrebuje posebne komponente dušilke za ohranitev sprejemljivega odziva ventila.
Inženirji, ki izberejo 4WE 6 D za nove zasnove, morajo preveriti, ali tlak v povratnem vodu sistema ostaja precej pod mejo 160 barov z ustrezno varnostno rezervo. Dobro pravilo pušča vsaj 20-30 barov blazine za obvladovanje skokov tlaka med hitrim preklopom ventilov ali ko se preklopi več ventilov hkrati.
Spool konfiguracije in različice delovanja
Simboli s črkami in številkami, odtisnjeni na ploščicah z imenom ventila, natančno opisujejo, kako tekočina teče skozi različne položaje. "D" v 4WE 6 D označuje posebno zasnovo tuljave, običajno štirismerno konfiguracijo s središčem vzmeti. V osrednjem položaju ta tuljava blokira P do T in A do B. Ko je pod napetostjo, poveže P z A in B s T, kar bi podaljšalo valj. Ko je vzmet brez napetosti, vrne tuljavo v središče in valj se ustavi.
Rexroth poleg tipa D ponuja veliko različnih simbolov na kolutu. Nekateri povezujejo vse priključke z rezervoarjem v sredinskem položaju za prosto lebdeče aktuatorje. Drugi blokirajo vsa vrata, da zadržijo obremenitev. Izbira je odvisna od tega, kaj morate storiti, ko je ventil v nevtralnem položaju. Stiskalnica bo morda potrebovala središče za zadrževanje tovora, medtem ko bo sistemu za ravnanje z materialom koristilo plavajoče središče, ki omogoča prosto premikanje aktuatorjev med nastavitvijo.
Telo ventila vključuje mehanizem za ročno preglasitev, ki je običajno označen z majhnim gumbom ali gumbom. Med zagonom ali v nujnih primerih lahko tehniki potisnejo to preglasitev, da mehansko premakne tuljavo brez električne energije. Ta funkcija se izkaže za bistvenega pomena pri zagonu novih sistemov ali odpravljanju težav, saj lahko mehansko delovanje preverite neodvisno od električnih krmilnikov.
Nekateri modeli 4WE 6 D vključujejo pripono "OF", ki označuje obliko zapore. Te različice nimajo povratne vzmeti, temveč uporabljajo mehanske kroglice ali zatiče, ki zaklenejo tuljavo v katerem koli položaju, ki je bil nazadnje ukazan. Kratek električni impulz premakne kolut, nato pa ga zadrževalnik zadrži brez neprekinjenega napajanja. Ta zasnova prihrani energijo in zmanjša toploto, vendar zahteva dodatno pozornost za stabilnost tlaka v povratnem vodu, saj ni sile vzmeti, ki bi pomagala držati tuljavo na mestu.
Za aplikacije, kjer hitro premikanje ventilov povzroči tlačne sunke, variante z mehkim preklopom uporabljajo natančno oblikovane utore in odprtine, strojno obdelane v kolutu. Te funkcije postopoma odpirajo in zapirajo poti pretoka, namesto da bi takoj preklapljale med položaji. Rezultat zmanjša učinke vodnega udara, ki lahko sčasoma poškoduje cevi in priključke. Standardni odzivni čas je 10 do 20 milisekund, odvisno od vrste solenoida in tlaka v sistemu.
Električne specifikacije in okoljske omejitve
Elektromagnetne tuljave na smernem regulacijskem ventilu 4WE 6 D so izdelane za neprekinjeno delovanje, kar pomeni, da lahko ostanejo pod napetostjo za nedoločen čas brez pregrevanja. Pri nazivni napetosti dvig temperature tuljave ostane pod 30 stopinj Kelvina, pričakovana življenjska doba pa presega 10 milijonov preklopnih ciklov. Zaradi te vzdržljivosti je ventil primeren za visokociklično avtomatizacijo, kjer se lahko ventili preklopijo večkrat na sekundo za daljša obdobja.
Razpoložljive napetosti vključujejo možnosti enosmernega toka pri 12, 24, 96 in 205 voltih ter možnosti izmeničnega toka pri 110 in 230 voltih. Tuljave prenesejo nihanja napetosti za plus ali minus 10 odstotkov od nominalne vrednosti, kar pomaga ventilu zanesljivo delovati, tudi če napajalna napetost niha. Električna povezava sledi standardu EN 175301-803 za tripolne konektorje. Ko so pravilno spojeni, konektorji dosežejo stopnjo zaščite IP65, kar pomeni, da so odporni na prah in vodne curke iz katere koli smeri.
Ena praktična lastnost, ki jo vzdrževalci cenijo, je odstranljiva, vrtljiva tuljava. Lahko odklopite električni konektor, odstranite elektromagnetno tuljavo, jo obrnete za 360 stopinj v kateri koli položaj, ki olajša ožičenje, in jo znova namestite, ne da bi pri tem vdrli v hidravlični tokokrog. Ta prilagodljivost poenostavlja namestitev v tesnih prostorih in omogoča optimizacijo napeljave žice po namestitvi ventila v sistem.
Območje delovne temperature za standardna tesnila sega od negativnih 30 do pozitivnih 80 stopinj Celzija. Sama hidravlična tekočina mora vzdrževati viskoznost med 10 in 500 kvadratnimi milimetri na sekundo, čeprav se optimalna zmogljivost pojavi okoli 25. Ventil tehta približno 1,46 kilograma, dovolj lahek za enostavno rokovanje med namestitvijo, vendar dovolj težak, da se zdi pomemben in dobro izdelan.
Pomemben varnostni dejavnik vključuje temperaturo vžiga tekočine. Najbolj vroča površina na solenoidu lahko med neprekinjenim delovanjem doseže 150 stopinj Celzija. Hidravlično olje mora imeti vsaj 50 stopinj višjo temperaturo vžiga, kar pomeni najmanj 200 stopinj Celzija. Večina mineralnih hidravličnih olj zlahka izpolnjuje to zahtevo, vendar je treba sintetične tekočine ali nenavadne formulacije pred uporabo preveriti.
Zahteve za hidravlično tekočino in zaščita sistema
Dolgoročna zanesljivost smernega regulacijskega ventila Rexroth 4WE 6 D je močno odvisna od kakovosti hidravlične tekočine. Natančne razdalje med drsnim kolutom in izvrtino telesa ventila merijo le nekaj mikrometrov. Delci kontaminacije, ki so večji od teh razdalj, povzročajo hitro obrabo in morebitno odpoved prek dveh različnih mehanizmov.
Prvič, delci se ujamejo med tuljavo in izvrtino, kar povzroči, čemur tehniki pravijo "stiction". Tuljava se zatakne in se ob ukazu noče premakniti. To se lahko sprva zdi občasno, saj se delci začasno zagozdijo, nato pa delujejo prosto, vendar se težava neizogibno poslabša, ko se kopiči več delcev. Drugič, delci delujejo kot brusilna pasta, ki postopoma obrabi natančne površine. Ko se reže odprejo, se poveča notranje puščanje. To puščanje ne le zapravlja moč črpalke, ampak ustvarja toploto, ki razgradi olje in pospeši obrabo tesnil v celotnem sistemu.
Rexroth določa najvišjo stopnjo kontaminacije kot ISO 4406 razred 20/18/15. Ta razvrstitev ne pomeni več kot 5000 delcev, večjih od 4 mikronov, na mililiter olja, največ 1300 delcev, večjih od 6 mikronov, in največ 320 delcev, večjih od 14 mikronov. Za doseganje te čistosti je potrebna učinkovita filtracija z razmerjem beta vsaj 75 pri 25 mikronih.
Praktično gledano filtrirni sistem v življenjski dobi ventila pogosto stane več kot sam ventil. Filtrirske elemente je treba redno menjati, analiza olja pa potrjuje, da kontaminacija ostaja v mejah. Pomanjkanje denarja pri filtraciji vodi do dragih zamenjav ventilov in nepričakovanih izpadov. Inženirji, ki načrtujejo nove sisteme, bi morali predvideti proračun za visokokakovostne filtre in načrtovati vzdrževanje filtrov kot kritično in ne izbirno nalogo.
Standardna tekočina je mineralno hidravlično olje, ki ustreza DIN 51524 deli 1, 2 in 3. Ventil deluje tudi z določenimi sintetičnimi tekočinami in mešanicami vode in glikola, če določite ustrezne materiale tesnil. Standardna tesnila iz nitrilne gume dobro delujejo z naftnimi olji, vendar so za uporabo pri visokih temperaturah potrebna tesnila iz fluoroelastomera, tekočine na vodni osnovi pa zahtevajo posebne spojine z oznako MH ali MT.
Vloga pilotnega ventila in značilnosti puščanja
Ventil 4WE 6 D pogosto služi kot pilotna stopnja za krmiljenje večjih smernih ventilov. V tej aplikaciji majhen 4WE 6 D preklopi krmilni tlak, ki premakne veliko večji kolut v glavnem ventilu. Glavni ventil lahko prenese 600 litrov na minuto ali več, kar daleč presega neposredno zmogljivost 4WE 6 D, vendar za sprejemanje nadzornih odločitev uporablja zanesljivo preklapljanje 4WE 6 D.
Ko se uporablja kot pilotni ventil, zmogljivost 4WE 6 D neposredno vpliva na varnost in odziv celotnega sistema z visokim pretokom. Kakršna koli nestabilnost v odprtini T pilotnega ventila ali čezmerno notranje puščanje v pilotnem ventilu povzroči napake pri pozicioniranju glavne stopnje. Zaradi tega sta čistoča tekočine in stabilnost tlaka v odprtini T še bolj kritična pri aplikacijah pilotnega ventila. Majhen pilotni ventil v bistvu postane možgani, ki nadzorujejo veliko močnejše telo, zato je za ohranjanje zdravja teh možganov potrebna dodatna pozornost.
Vsi vretenski ventili imajo po zasnovi nekaj notranjega puščanja. Razdalja med tuljavo in izvrtino mora omogočati gladko gibanje, kar pomeni, da ne more popolnoma tesniti kot loputni ventil. Novi ventili puščajo zelo malo, običajno manj kot 0,5 litra na minuto pri polnem tlaku. Ker ventil kopiči delovne ure in obraba povečuje razmike, se puščanje postopoma povečuje. To je normalno in pričakovano.
Oblikovalci sistemov morajo upoštevati to notranje uhajanje, zlasti v aplikacijah, ki vzdržujejo obremenitve. Cilinder, ki za vzdrževanje položaja uporablja 4WE 6 D, se bo počasi premikal, ko bo olje puščalo v notranjost skozi ventil. Za statično zadrževanje je potrebno dodati kontrolni ventil s krmiljenjem ali uporabiti zasnovo z zadrževanjem obremenitve. Spremljanje stopnje puščanja skozi čas omogoča tudi zgodnje opozarjanje na obrabo. Ko puščanje preseže omejitve proizvajalca, zamenjava ventila pred popolno odpovedjo prepreči nepričakovane okvare.
Primerjava konkurenčnih možnosti in strategije navzkrižnega sklicevanja
Standardizacija NG6 pomeni, da več večjih proizvajalcev ponuja zamenljive alternative za smerni regulacijski ventil Rexroth 4WE 6 D. Razumevanje konkurenčnih možnosti pomaga kupcem pri pogajanjih o boljših cenah in ohranjanju prožnosti dobavne verige.
Parker Hannifin proizvaja serijo D1VW, ki neposredno konkurira 4WE 6 D. Ti ventili ustrezajo istim standardom za montažo NFPA D03 in CETOP 3 s podobnimi nazivnimi tlaki okoli 345 barov in zmogljivostjo pretoka do 80 litrov na minuto. Parker poudarja natančnost izdelave in energetsko učinkovitost ter ponuja številne električne različice, vključno z AC rektificiranimi tuljavami in zasnovami tuljave z mehkim preklopom.
Eaton Vickers izdeluje serijo DG4V-3, znano po robustni konstrukciji, primerni za težke aplikacije. Navzkrižne referenčne tabele potrjujejo, da imajo posebni modeli Rexroth, kot je 4WE 6 D z zaklepom OF, neposredne Vickersove ekvivalente, kot je DG4V-3-2N. Blagovna znamka Vickers ima velik ugled pri visokotlačnih sistemih, čeprav so cene pogosto nekoliko višje od drugih možnosti.
Kritična podrobnost pri navzkrižnem sklicevanju vključuje ocene tlaka T-porta. Medtem ko zmogljivosti glavnega delovnega tlaka ostajajo enake pri različnih znamkah, se omejitve povratnih vrat močno razlikujejo. Standardni Rexroth 4WE 6 D omogoča 160 barov na priključku T. Parker D1VW z izmeničnimi solenoidi dovoljuje samo 103 bare povratnega tlaka, toda različice z enosmernim ali izmeničnim tokom to povečajo na 207 barov. Če se zasnova vašega sistema približuje 160 barom povratnega tlaka, bi zamenjava standardnega Parkerjevega AC ventila povzročila okvare zaradi nezadostne zmogljivosti povratnega tlaka.
Ta različica poudarja, zakaj kupci ne morejo preprosto domnevati, da je mehanska zamenljivost enaka funkcionalni enakovrednosti. Celotne specifikacije, vključno z električnim tipom in vsemi nazivnimi tlaki, se morajo ujemati, preden odobrimo nadomestnega. Nabavni oddelki bi morali vzdrževati preverjen seznam navzkrižnih sklicevanj, ki ne prikazuje le številk delov, ampak tudi potrjuje, da se kritični parametri ujemajo z zahtevami uporabe.
Prednost standardizacije presega le nujne zamenjave. V fazi načrtovanja lahko inženirji določijo "Rexroth 4WE 6 D ali odobren ekvivalent", nato pa vzdržujejo odnose z več dobavitelji. Ta konkurenca ohranja razumne cene in zagotavlja, da deli ostanejo na voljo, tudi ko se en proizvajalec sooča z zamudami v dobavni verigi. Ključno je, da vnaprej naredite domačo nalogo, da preverite, kaj je resnično enakovredno, namesto da po namestitvi odkrijete nezdružljivost.
Premik od vklopa in izklopa: kdaj razmisliti o proporcionalnem nadzoru
Rexroth 4WE 6 D potni regulacijski ventil ponuja samo binarno delovanje. Popolnoma se vklopi ali popolnoma izklopi, vmes pa ni ničesar. To odlično deluje pri številnih aplikacijah, kot so vpenjanje, izmet delov ali preprosti cikli podaljšanja in umika. Vendar pa sodobna avtomatizacija vedno bolj zahteva spremenljivo hitrost, gladko pospeševanje in natančno kontrolo položaja, ki jih zaklopno-izklopni ventili enostavno ne morejo zagotoviti.
Proporcionalni ventili, kot je serija Rexroth 4WRPEH, zapolnijo to vrzel z neprekinjenim spreminjanjem pretoka v sorazmerju z električnim vhodnim signalom. Namesto samo vklopa ali izklopa lahko ventilu ukažete 25-odstotni pretok, 63-odstotni pretok ali katero koli drugo vrednost. To omogoča nadzor hitrosti cilindra med njegovim gibom, izvajanje mehkega zagona in zaustavitve za zmanjšanje udarnih obremenitev ter doseganje gladkega gibanja v večosnih sistemih.
Serija 4WRPEH ohranja enako velikost NG6 in vzorec vgradnje kot 4WE 6 D, zaradi česar je to neposredna pot mehanske nadgradnje. Zmogljivost pretoka se giblje od 4 do 40 litrov na minuto, odvisno od modela. Ventil vključuje vgrajeno elektroniko, ki obdeluje krmilne signale, zagotavlja povratne informacije o položaju in izvaja sofisticirane krmilne algoritme. Ta integrirana elektronska zasnova je v močnem kontrastu s preprostim elektromagnetnim preklapljanjem 4WE 6 D.
Povratna informacija o položaju omogoča nadzornemu sistemu, da preveri, ali je tuljava dejansko premaknjena v ukazani položaj. To krmiljenje z zaprto zanko dosega natančnost v delcih milimetra, kar omogoča aplikacije, kot so servo stiskalnice, ki potrebujejo natančen nadzor sile, ali strojna orodja, ki zahtevajo gladko oblikovanje. Električni povratni signal omogoča tudi diagnostični nadzor za odkrivanje obrabe ali okvare, preden pride do popolne okvare.
Sodobni proporcionalni ventili vključujejo digitalne komunikacijske vmesnike, kot je IO-Link, ki jih povezujejo v proizvodna okolja industrije 4.0. Ventil postane pametni senzor, ki zagotavlja podatke o zmogljivosti v realnem času, napovedi vzdrževanja in konfiguracijske parametre. To predstavlja generacijski preskok od osnovne električne povezave potnega regulacijskega ventila 4WE 6 D.
Kdaj izbrati proporcionalno in ne vklopno-izklopno regulacijo? Če aplikacija vključuje katero koli od teh zahtev, si zasluži proporcionalno krmiljenje resno obravnavo: delovanje s spremenljivo hitrostjo, gladko pospeševanje in zaviranje, povečanje tlaka za nežen stik z deli, zadrževanje položaja brez mehanskih zaklepov ali integracija v programabilne krmilnike gibanja. Po drugi strani pa, če preprosto potrebujete zanesljivo preklapljanje smeri in prostornina pretoka ostane konstantna med delovanjem, ostaja enostavnejši in cenejši 4WE 6 D boljša izbira.
Številni izdelovalci strojev začnejo z vklopnimi in izklopnimi ventili, nato pa naknadno vgradijo proporcionalno krmiljenje, ko se zahteve strank razvijajo. Zaradi mehanske združljivosti je ta nadgradnja relativno enostavna, čeprav električna integracija in nastavitev sistema zahtevata dodatne inženirske napore. Načrtovanje morebitne prihodnje nadgradnje z načrtovanjem z ustrezno električno infrastrukturo in zmogljivostjo nadzornega sistema prihrani denar v primerjavi s kasnejšim popolnim preoblikovanjem.
Premisleki glede nakupa in realnost dobavne verige
Realne cene za smerni regulacijski ventil Rexroth 4WE 6 D se precej razlikujejo glede na določen model, dobavitelja in tržne razmere. Novi ventili se običajno gibljejo od 350 do 730 ameriških dolarjev, odvisno od konfiguracije in količine. Količinski popusti veljajo za naročila desetih ali več enot, pri čemer nekateri distributerji ponujajo večplastno ceno, ki zniža stroške na enoto za 15 do 25 odstotkov pri večjih količinah.
Spletne tržnice, kot je eBay, navajajo nove in rabljene ventile po različnih cenah. Medtem ko se rabljeni ventili morda zdijo privlačni za prihranek stroškov, zgodovina in notranje stanje ostajata neznana. Ker se notranje puščanje poveča z obrabo in je za merjenje potrebna oprema za testiranje pretoka, rabljeni ventili nosijo veliko tveganje, razen če prodajalec zagotovi certificirane rezultate preskusa. Pri kritičnih aplikacijah skromni prihranki le redko upravičijo negotovost glede zanesljivosti.
Pooblaščeni distributerji, kot je [BuyRexroth.com](http://buyrexroth.com/), vzdržujejo zaloge običajnih konfiguracij z običajno dostavo 28 delovnih dni za standardne modele. To predstavlja približno šest tednov, kar se zdi dolgo za tako standardno komponento, vendar odraža nenehne pritiske v globalni dobavni verigi, ki vplivajo na celoten sektor industrijske avtomatizacije. Manj običajne konfiguracije ventilov ali posebne možnosti, kot so premazi, odporni proti koroziji, lahko podaljšajo dobavni rok na 12 tednov ali več.
Ti dobavni roki ustvarjajo prave izzive pri načrtovanju za proizvajalce opreme in vzdrževalne oddelke. Naročanje ventilov po tem, ko je zasnova stroja dokončana, tvega zamudo celotnega projekta, če dobava traja dlje, kot je bilo pričakovano. Podobno bi morale vzdrževalne dejavnosti imeti na zalogi kritične rezervne dele, namesto da čakajo na nujna naročila med okvarami. Finančne knjigovodske stroške zalog je treba uravnotežiti z veliko višjimi stroški izpadov proizvodnje med čakanjem na dele.
Mednarodno pošiljanje doda še eno plast zapletenosti. Hidravlični ventili so standardno industrijsko blago brez posebnih izvoznih omejitev, vendar se stroški pošiljanja in čas carinjenja močno razlikujejo glede na cilj. Naročanje pri regionalnih distributerjih namesto neposrednega pošiljanja iz Nemčije pogosto zagotavlja hitrejšo dostavo in enostavnejšo logistiko kljub morebitnim višjim cenam na enoto.
Skupni stroški lastništva daleč presegajo nabavno ceno. Montažna dela, integracijski inženiring, čas zagona in tekoče vzdrževanje prispevajo k stroškom v življenjski dobi. Najpomembneje je, da filtrirni sistem, ki je potreben za vzdrževanje pravilne čistoče olja, v desetih letih pogosto stane več kot večkratna zamenjava ventilov. Zanemarjanje filtracije za prihranek kratkoročnih stroškov povzroči prezgodnjo odpoved ventila, kar povzroči veliko višje dolgoročne stroške.
Kupci, ki se osredotočajo le na najnižjo nabavno ceno, si kasneje pogosto ustvarijo drage težave. Popolna ocena poleg cene upošteva tudi zanesljivost prodajalca, kakovost tehnične podpore, razpoložljivost rezervnih delov in pogoje garancije. Vzpostavitev odnosov z več odobrenimi dobavitelji zagotavlja odpornost proti nepričakovanim motnjam v dobavi, hkrati pa ohranja standarde kakovosti.
Zahteve za vzdrževanje in dostop za odpravljanje težav
Standardni katalogi izdelkov za smerni regulacijski ventil 4WE 6 D zagotavljajo specifikacije in dimenzije, vendar manjkajo podrobni vzdrževalni postopki ali vodniki za odpravljanje težav. Proizvajalci to operativno znanje običajno obravnavajo kot tehnično strokovno znanje, ki zahteva ločeno servisno dokumentacijo.
Rexroth in HYDAC objavljata obsežne servisne priročnike, ki zajemajo postopke razstavljanja, specifikacije omejitve obrabe, priporočene nadomestne dele in diagrame poteka diagnostike. Ti priročniki niso prosto dostopni, vendar jih je treba kupiti ali pa so na voljo strankam, ki opravijo uradne tečaje usposabljanja. Ta politika ščiti znanje proizvajalca, hkrati pa zagotavlja, da je osebje, ki izvaja vzdrževanje, ustrezno usposobljeno.
Za vzdrževalne ekipe to pomeni, da se pri diagnosticiranju težav ali načrtovanju popravil ne morete zanašati samo na informacije iz kataloga. Vzpostavitev stika s proizvajalčevo skupino za tehnično podporo, preden se pojavijo težave, prihrani čas v nujnih primerih. Številni distributerji ponujajo programe usposabljanja, ki pokrivajo več tipov ventilov in zagotavljajo praktične izkušnje z razstavljanjem in postopki testiranja.
Običajna vzdrževalna opravila vključujejo zamenjavo elektromagnetne tuljave, obnovo tesnila in čiščenje tuljave. Zasnova mokre armature omogoča zamenjavo tuljav brez odpiranja hidravlične votline z vrtenjem tuljave za 90 stopinj in dvigom. Ta petminutni postopek ne zahteva drenaže tekočine ali znižanja tlaka v sistemu. Nova tesnila in očiščen tuljav lahko obnovijo delovanje kot pri novih ventilih, ki kažejo povečano notranje puščanje, pod pogojem, da obraba ni odprla zračnosti, ki presega specifikacijo.
Sistematično diagnosticiranje težav z ventili se izogne izgubljenemu trudu pri naključni zamenjavi delov. Če se ventil ne premakne, najprej preverite, ali električna energija doseže tuljavo z ustrezno napetostjo. Preverite upornost tuljave z ohmmetrom, da potrdite, da navitje ni pregorelo. Če so električni pregledi uspešni, se sumi na hidravlične težave. Onesnaženo olje je lahko povzročilo lepljenje tuljave, kar zahteva razstavljanje in čiščenje. Nizek napajalni tlak lahko povzroči premajhen krmilni tlak za premikanje tuljave proti silam obremenitve.
Električno testiranje zahteva poznavanje specifikacije upora tuljave, ki je navedena v podrobnih podatkovnih listih, ne pa tudi v osnovnih katalogih. Tipične enosmerne tuljave merijo od 15 do 40 ohmov, odvisno od nazivne napetosti. AC tuljave kažejo veliko nižji upor, pogosto 5 do 15 ohmov, saj se zanašajo na induktivnost in ne na čisti upor za omejevanje toka. Odprto vezje kaže na pregorelo tuljavo, medtem ko zelo nizek upor kaže na kratko stikanje navitij.
Navodila za uporabo v resničnem svetu
Industrijske stiskalnice predstavljajo klasično uporabo za potni regulacijski ventil 4WE 6 D. Ventil nadzoruje podaljšanje cilindra za uporabo pritisne sile in umik za sprostitev. Varnostni ventil omejuje največjo silo, medtem ko smerni ventil preprosto določa smer. Ta preprost nadzor zadostuje za številne operacije stiskanja, kjer sila in hitrost ostaneta konstantni.
Stroji za brizganje uporabljajo več smernih ventilov, vključno z modeli 4WE 6 D, za krmiljenje vpenjalnih cilindrov, ejektorskih zatičev in vlečenja jedra. Te funkcije zahtevajo zanesljiv nadzor smeri z minimalnim puščanjem, da se izognete težavam s kakovostjo delov. Zmožnost ventila, da deluje pri 315 barih, se prilagodi visokim vpenjalnim silam, potrebnim za velike kalupe.
Mobilna hidravlična oprema, kot so bagri in žerjavi, uporablja smerne ventile v celotnem sistemu. 4WE 6 D pogosto služi kot krmilni ventil, ki napaja pilotni tlak veliko večjim glavnim krmilnim ventilom v upravljalniški konzoli. Ta arhitektura omogoča upravljavcu lahke in odzivne krmilne elemente, medtem ko glavni ventili upravljajo močne tokove, ki poganjajo cilindre ogrodja, kraka in žlice. Kompaktna velikost NG6 se zlahka prilega v razdelilnike krmilnega ventila, ki služi več funkcijam.
Avtomatizacija montažne linije pogosto uporablja ventile 4WE 6 D za postopke prenosa delov, vpenjanja in stiskanja. Hiter odzivni čas podpira hitrosti ciklov več operacij na minuto. Dolga pričakovana življenjska doba se izkaže za pomembno, saj okvara ventila na avtomatizirani liniji ustavi proizvodnjo, kar vpliva na več postaj na nižji stopnji.
Vsaka od teh aplikacij zahteva pozornost do posebnih podrobnosti, ki presegajo osnovne specifikacije. Krmiljenje stiskalnice potrebuje skrbno dimenzioniranje razbremenilnega ventila za zaščito orodja. Stroji za vlivanje zahtevajo obravnavo visokih toplotnih obremenitev zaradi neprekinjenega kroženja. Mobilna oprema se sooča s udarci, vibracijami in ekstremnimi temperaturami, ki ogrožajo zanesljivost ventilov. Avtomatski sistemi potrebujejo integracijo s programabilnimi krmilniki in varnostnimi vezji. 4WE 6 D zagotavlja zmogljivo osnovo, vendar uspe le, če celotna zasnova sistema obravnava te zahteve, specifične za aplikacijo.
Sprejem odločitve o izbiri
Izbira smernega regulacijskega ventila Rexroth 4WE 6 D se začne s preverjanjem, ali izpolnjuje osnovne zahteve. Sistemski tlak mora ostati na ali pod 350 bari, zahteva po pretoku ne sme preseči 80 litrov na minuto za enosmerne solenoide ali 60 litrov na minuto za izmenične različice, tlak v povratnem vodu pa mora ostati pod 160 bari, vključno s tlačnimi skoki.
Električne specifikacije je treba uskladiti z razpoložljivimi viri napajanja. Medtem ko je 24-voltni DC postal skoraj univerzalen v sodobnih industrijskih krmilnikih, lahko starejša oprema zahteva 110- ali 230-voltne različice AC. Potrdite, da toleranca napetosti ostane v plus ali minus 10 odstotkih, da se izognete težavam z zanesljivostjo v objektih z mejno kakovostjo električne energije.
Okoljski pogoji določajo izbiro tesnilnega materiala. Standardna nitrilna guma deluje pri negativnih 30 do pozitivnih 80 stopinjah Celzija z naftnimi olji. Pri uporabi pri visokih temperaturah nad 80 stopinj so potrebna tesnila iz fluoroelastomera. Tekočine na vodni osnovi zahtevajo posebne tesnilne spojine, ki so odporne na različna kemična okolja. Podobno preverite, ali hidravlična tekočina ustreza standardom DIN 51524, ali se posvetujte s proizvajalcem glede alternativnih tekočin.
Premisleki pri vgradnji vključujejo vmesnik ventila in usmeritev solenoida. Prepričajte se, da montažna površina zagotavlja ravno tesnilno ravnino z ustreznim navorom vijakov in O-tesnili. Načrtujte električno napeljavo, da boste izkoristili prednosti vrtljivega solenoida, tako da boste priključek postavili tam, kjer je ožičenje priročno in zaščiteno pred mehanskimi poškodbami.
Odločitev med standardno vzmetno-povratno in zaskočno različico je odvisna od delovnega cikla in razpoložljivosti energije. Zadrževalni ventili varčujejo z energijo v aplikacijah, kjer se položaj ventila redko spreminja in ga je treba zadržati dlje časa. Vzmetni povratni ventili zagotavljajo jasnejše načine okvare, saj jih izguba moči vrne v definirano varno stanje.
Za aplikacije, ki zahtevajo nadzor spremenljive hitrosti, gladko pospeševanje ali povratne informacije o položaju, postanejo omejitve 4WE 6 D očitne. To nakazuje, kdaj razmisliti o proporcionalnih ventilih kljub višjim stroškom in zapletenosti. Odločitev je pogosto odvisna od tega, ali aplikacija resnično potrebuje modulacijo ali ali nadzor vklopa in izklopa s pravilno zasnovo vezja doseže zahtevane rezultate.
Poleg samega ventila je uspeh odvisen od pravilne zasnove sistema. Dimenzionirajte hidravlično pogonsko enoto, da bo zagotavljala ustrezen pretok pri zahtevanem tlaku z razumno proizvodnjo toplote. Namestite filtracijo, ki ustreza zahtevam ISO 4406 razreda 20/18/15. Zasnova povratnih vodov za zmanjšanje protitlaka na odprtini T. Vključite zaščito pred razbremenitvijo tlaka in ustrezno izpiranje sistema med začetnim zagonom, da odstranite kontaminacijo sklopa.
Zaključek in strateška priporočila
Smerni regulacijski ventil Rexroth 4WE 6 D iz tehtnih razlogov ostaja industrijski standard. Zaradi njegove visokotlačne zmogljivosti, standardiziranih vmesnikov in dokazane zanesljivosti je dobra izbira za srednje do visokotlačne hidravlične sisteme, ki zahtevajo zanesljiv nadzor smeri. Globalno sprejetje standardov za montažo NG6 zagotavlja fleksibilnost dobavne verige prek več kvalificiranih prodajalcev.
Vendar pa uspešna uporaba zahteva spoštovanje omejitev ventila in vzdrževanje hidravličnega okolja, ki ga potrebuje. Omejitev tlaka v odprtini T 160 barov ni predlog, ampak trda meja, ki povzroča okvare, če je presežena. Inženirji morajo natančno analizirati dinamiko povratnega voda, zlasti v sistemih z več ventili, ki si delijo skupne povratne razdelilnike.
O čistosti hidravlične tekočine se prav tako ni mogoče pogajati. Izpolnjevanje standarda ISO 4406 razreda 20/18/15 zahteva naložbo v ustrezno filtracijo in stalno vzdrževanje. To predstavlja največji strošek v življenjski dobi, povezan z ventilom, in si zasluži ustrezno proračunsko prednost. Prihranek denarja pri filtraciji povzroči veliko večje stroške zaradi prezgodnje zamenjave ventila in nepričakovanih izpadov.
Izkoriščanje prednosti standardizacije pomeni vzdrževanje odobrenih seznamov navzkrižnih sklicevanj s preverjenimi specifikacijami. Mehanska zamenljivost ventilov NG6 med blagovnimi znamkami zagotavlja odpornost dobavne verige le, če so zamenjave tehnično potrjene in ne domnevne. Pri primerjavi alternativ bodite še posebej pozorni na ocene tlaka T priključka.
Pri novih zasnovah strojev razmislite, ali nadzor vklopa in izklopa resnično ustreza trenutnim in prihodnjim potrebam. 4WE 6 D dobro služi v aplikacijah, kjer zadoščata preklapljanje smeri in stalen pretok. Ko postanejo zahteve po spremenljivi hitrosti, gladkem gibanju ali integrirani diagnostiki, tehnologija proporcionalnega ventila zagotavlja zmogljivosti, vredne dodatne naložbe.
Ventil predstavlja zrelo tehnologijo z jasnim razumevanjem zmogljivosti in omejitev. Uspeh izhaja iz spoštovanja teh meja, pravilnega vzdrževanja hidravličnega okolja in prilagajanja zmogljivosti ventila zahtevam uporabe. Ob pravilni uporabi potni regulacijski ventil 4WE 6 D zagotavlja leta zanesljive uporabe v zahtevnih industrijskih aplikacijah.
