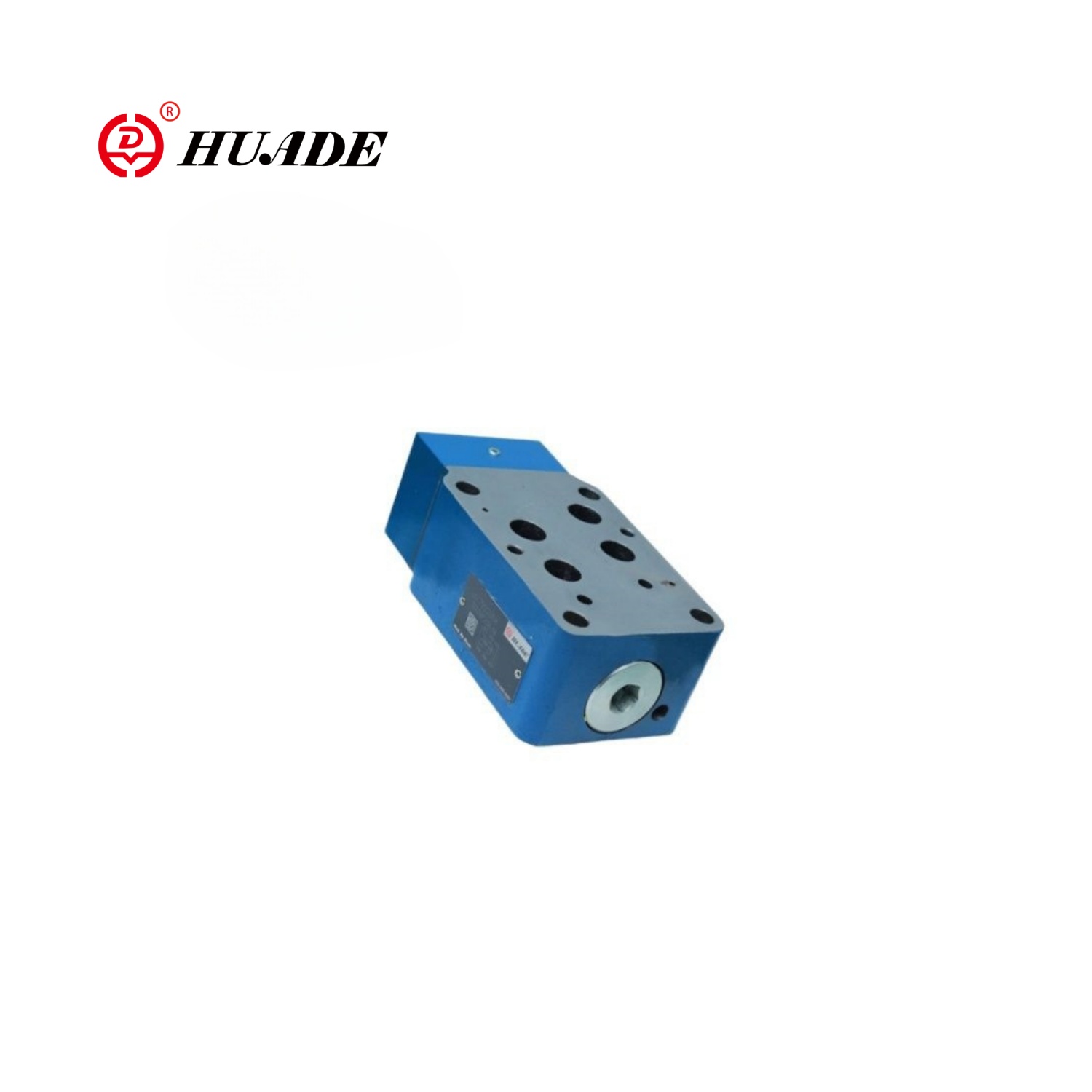

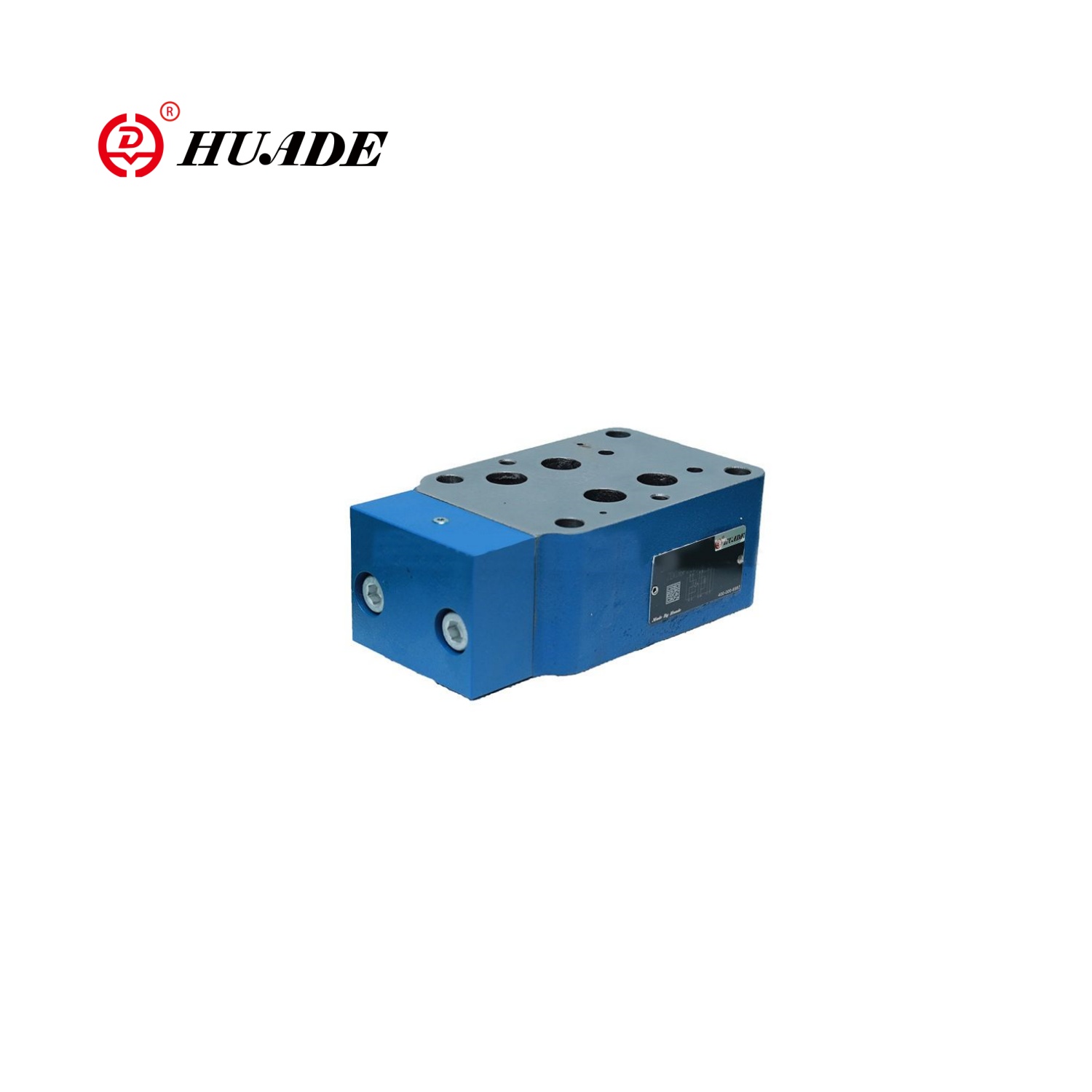

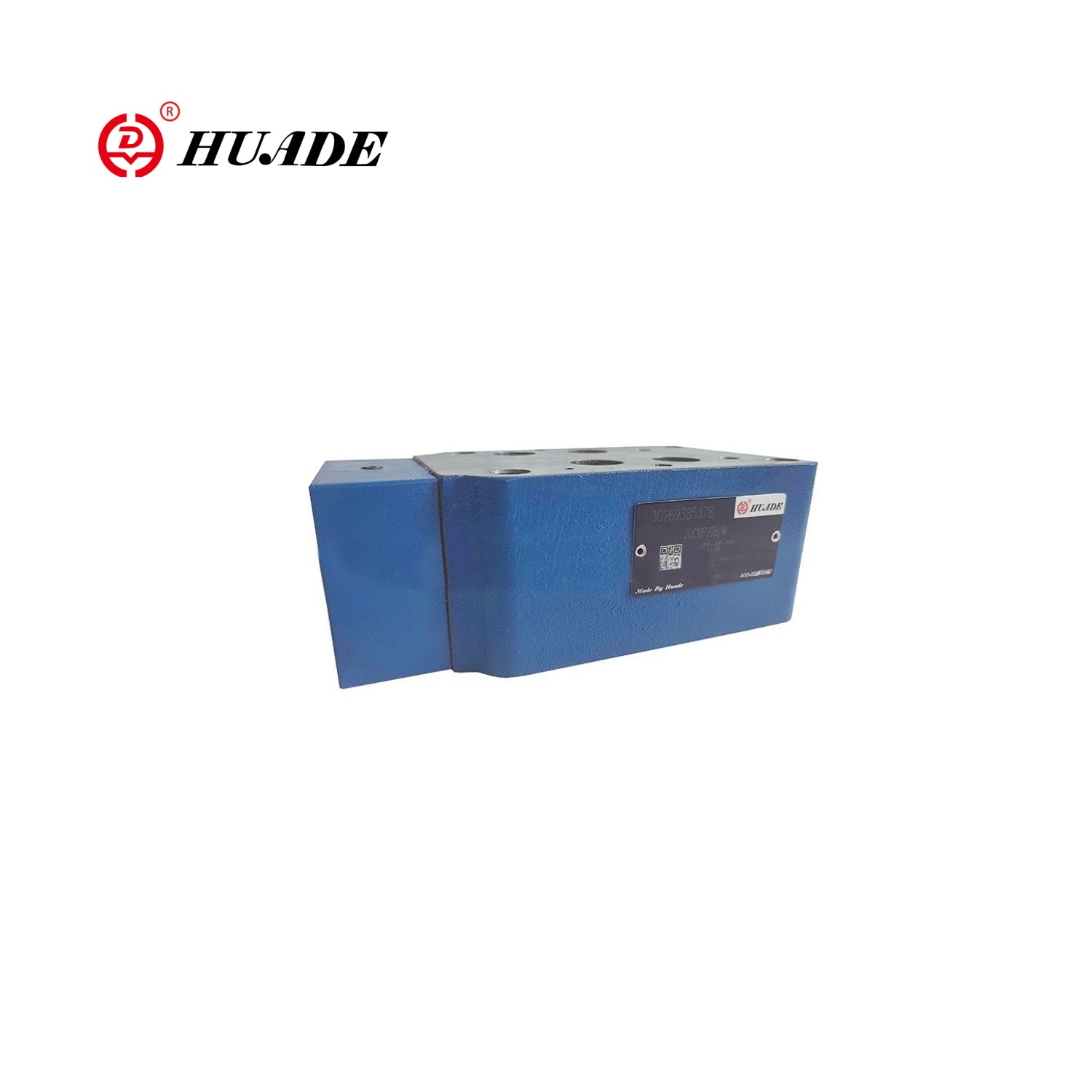

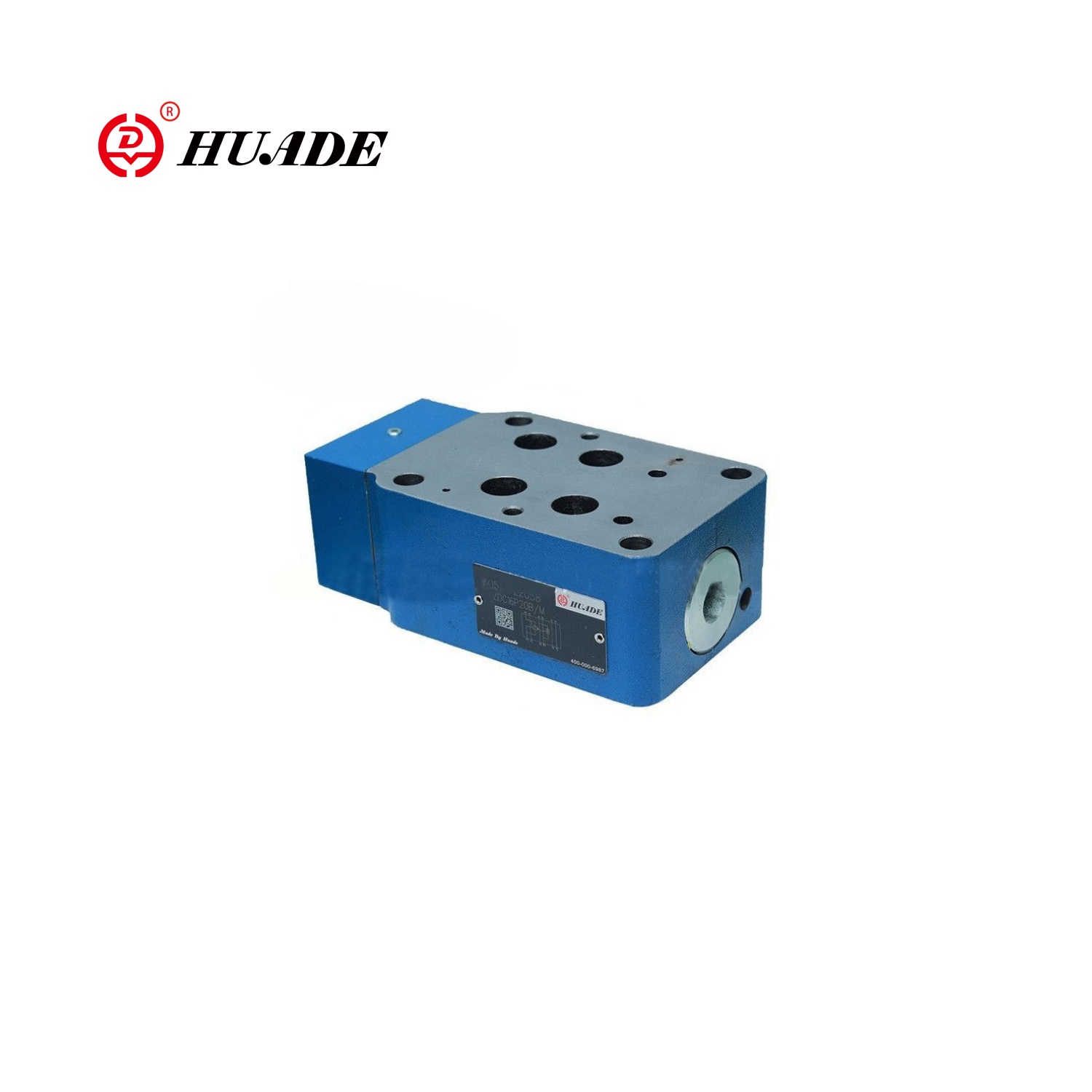

Merilni kompenzator tlaka ZDC

Delovno načelo ventila ZDC temelji na mehanizmu zatiranja in kompenzacije tlaka. Merilni tlačni kompenzator ZDC se običajno uporablja skupaj s sorazmernim usmerjenim ventilom WRZ, da prilagodi pretok z nadzorom odpiranja odprtine za plin, medtem ko uporabite kompenzator tlaka, da ohrani razliko tlaka pred in po konstantni konstantni vrat in s tem dosežemo kompenzacijo obremenitve. Zaradi tega hitrost aktuatorja ne vpliva na spremembe obremenitve, kar izboljšuje stabilnost in natančnost nadzora sistema.

Parameter izdelka kompenzatorja tlaka v merilniku ZDC

Funkcija izdelka in uporaba kompenzatorja tlaka v merilniku ZDC

Značilnosti:

▶ Naložite kompenzacijo v pristanišče P na A ali P do B prek vgrajenega ventila

▶ 2-smerna različica "P"

▶ 3-smerna različica "P T" (NS10-25)

▶ Nadzor pretoka pri delu s sorazmernim usmerjevalnim ventilom

Vloga:

Merilni kompenzator tlaka ZDC se pogosto uporablja v metalurških strojih, metalurških strojih, metalurških strojih.

Funkcija in odsek kompenzatorja tlaka v merilniku ZDC

ZDC ventili z merilnikom kompenzatorja tlaka so neposredno uporabljeni kompenzatorji tlaka v merilniku 2 ali 3-smerni zasnovi.

Uporabljajo se za kompenzacijo obremenitve kot kompenzator tlaka v kanalu P.

Ti ventili so v osnovi sestavljeni iz ohišja (1), kontrolne tuljave (2), kompresijske vzmeti (3) z vzmetno podložko (4) in pokrov (5) z integriranim ventilom (6).

Stiskalna vzmet (3) drži krmilno tuljavo (2) v odprtem položaju od P1 do P, ko je tlačni diferencial P1 do A1 ali P1 do B1 manjši od 1,0 MPa.

Če tlačni diferencial presega 1.o MPA, se krmilna tuljava (2) premakne v levo, dokler se tlačni diferencial ne obnovi.

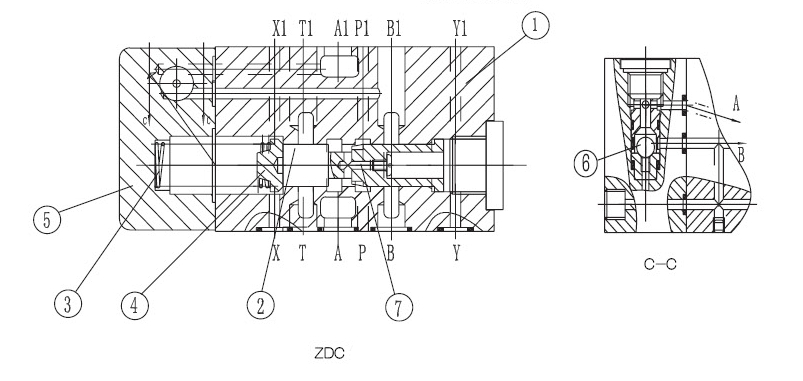

Struktura Merilni kompenzator tlaka ZDC

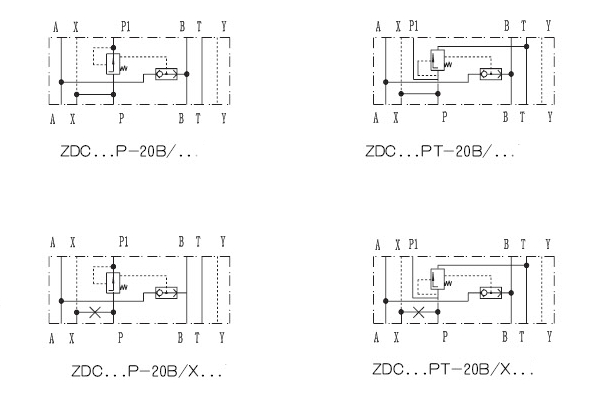

Simboli kompenzatorja tlaka v merilniku ZDC
