Ste kdaj opazovali, kako se vaša hidravlična oprema nenadoma upočasni? Ali pa ste opazili, da se tlak vašega vodnega sistema čudno obnaša? Devetkrat od desetih je krivec ventil za regulacijo pretoka, ki potrebuje nekaj pozornosti. Če ste si razbijali glavo in se spraševali, kako natančno nastaviti te ključne komponente, ste na pravem mestu.
Ventili za nadzor pretoka so kot gumbi za glasnost tekočinskih sistemov - nadzorujejo, kako hitro tekočina ali plin teče skozi cevi. Tako kot prilagoditev tempomata vašega avtomobila lahko tudi pravilna nastavitev teh ventilov pomeni razliko med gladkim delovanjem in dragimi okvarami.
Ne glede na to, ali odpravljate težave z nastavitvijo ventilov v hidravličnih sistemih, upravljate pretok vode v industrijskih procesih ali natančno nastavljate pnevmatsko opremo, vas bo ta popoln vodnik popeljal skozi vse, kar morate vedeti o varni in učinkoviti nastavitvi ventilov za regulacijo pretoka.
- 01Kaj je ventil za regulacijo pretoka?
- 02Vrste ventilov za regulacijo pretoka
- 03Industrijski standardi in skladnost
- 04Orodja, ki jih boste potrebovali
- 05Vodnik po korakih za prilagajanje
- 06Prilagoditev posebnih tipov ventilov
- 07Pogoste težave in rešitve
- 08Razumevanje kavitacije
- 09Vzdrževanje in najboljše prakse

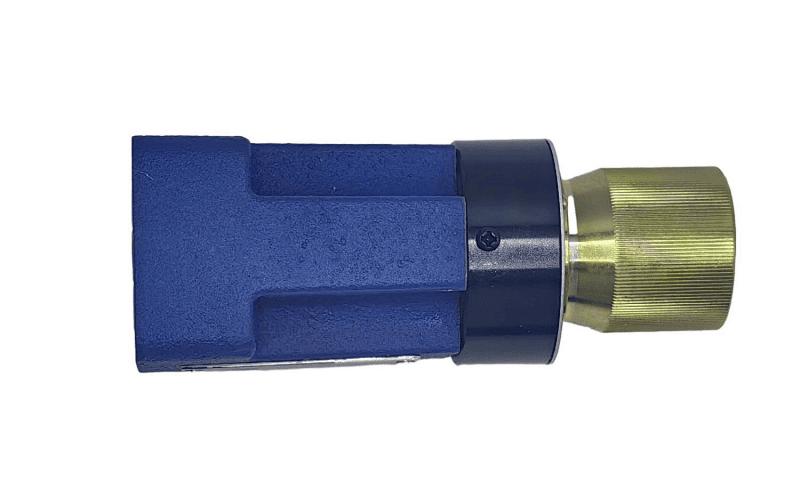

Kaj je ventil za regulacijo pretoka?
Ventil za nadzor pretoka je naprava, ki nadzoruje, koliko tekočine (tekočine ali plina) prehaja skozi cev ali sistem. Pomislite na to kot na pipo v vaši kuhinji – lahko jo obrnete, da izteče več ali manj vode. Toda ventili za regulacijo pretoka so veliko bolj natančni in se uporabljajo v industrijskih sistemih, strojih in opremi.
Po mnenju Mednarodnega združenja za avtomatizacijo (ISA) so ventili za regulacijo pretoka temeljne komponente v nadzoru industrijskih procesov, ki služijo kot končni krmilni elementi, ki uravnavajo pretok tekočine za vzdrževanje želene učinkovitosti sistema.[1]
Zakaj so ventili za regulacijo pretoka pomembni
Ti ventili so ključni, ker:
- Nadzirajte hitrost hidravličnih cilindrov in motorjev
- Preprečite poškodbe sistema zaradi previsokega tlaka
- Prihranite energijo z optimizacijo pretoka
- Zagotovite nemoteno delovanje strojev
- Pomagajte ohraniti dosledno delovanje
Ko ventil za regulacijo pretoka ni pravilno nastavljen, boste morda opazili:
- Oprema deluje prehitro ali prepočasi
- Sunkoviti ali grobi gibi v hidravličnih sistemih
- Potrata energije in višji stroški
- Predčasna obraba komponent sistema

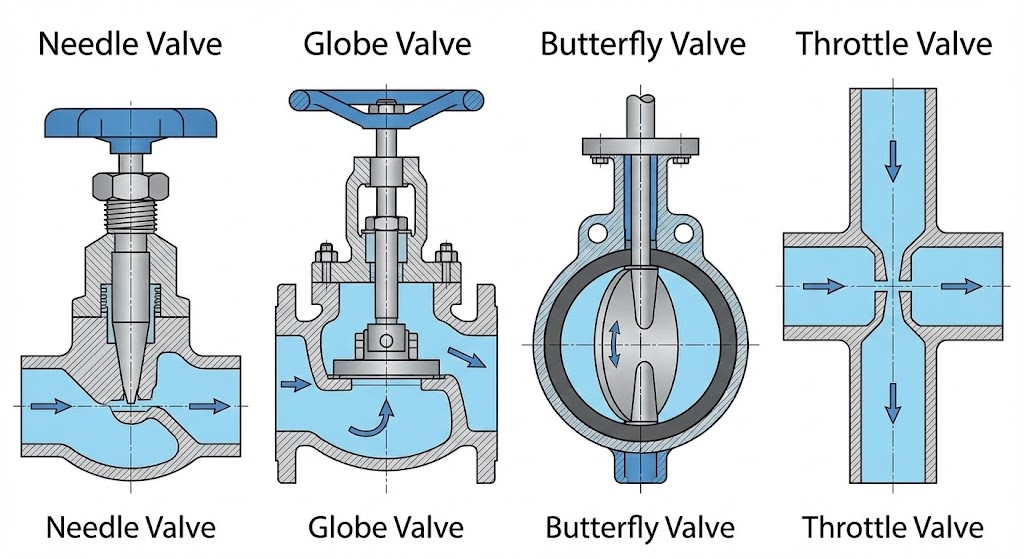

Vrste ventilov za regulacijo pretoka
Preden se poglobimo v prilagoditve, si poglejmo glavne vrste, s katerimi se boste srečali:
Iglični ventili
Ti uporabljajo koničasto iglo za nadzor pretoka skozi majhno odprtino. Odlični so za natančen nadzor, vendar povzročajo večji padec tlaka.
Najboljše za: fino uravnavanje pretoka v majhnih sistemih, mešanicah goriva ali občutljivih aplikacijah.
Krožni ventili
Ti imajo disk, ki se premika gor in dol za nadzor pretoka. Odlični so za dušenje (postopen nadzor pretoka), vendar so lahko zajetni.
Najboljše za: Vodne sisteme, parne aplikacije in situacije, ko potrebujete dobro zapiralno sposobnost.
Metuljasti ventili
Ti uporabljajo vrtljivi disk za nadzor pretoka. Delujejo hitro, vendar so manj natančni za natančne nastavitve.
Najboljše za: velike cevne sisteme, aplikacije za hitro zapiranje in sisteme, kjer je prostor omejen.
Dušilne lopute
Preprosti ventili, ki omejujejo pretok skozi nastavljivo odprtino. Pogost v pnevmatskih (zračnih) sistemih.
Namestite merilnik pretoka in manometre, če še niso prisotni
Ventili s kompenzacijo tlaka proti nekompenziranim ventilom
To je pomembna razlika, ki vpliva na to, kako boste prilagodili svoj ventil:
- Kako delujejo:Pretok se spremeni, ko se spremeni sistemski tlak
- prednosti:Enostavno, zanesljivo in stroškovno učinkovito
- Slabosti:Pretok se spreminja glede na nihanje tlaka
- Najboljše za:Sistemi s stabilnim tlakom
- Kako delujejo:Ohranite stalen pretok tudi pri spremembah tlaka
- prednosti:Dosledno delovanje ne glede na spremembe tlaka
- Slabosti:Bolj zapleteno in dražje
- Najboljše za:Sistemi z različnimi obremenitvami ali tlaki
Raziskave, objavljene v revijiStrojidokazuje, da ventili za regulacijo pretoka s kompenzacijo tlaka uporabljajo mehanizme notranjih kompenzatorjev za samodejno prilagajanje spremembam tlaka, s čimer ohranjajo dosledne stopnje pretoka v pogojih dinamične obremenitve.[2]
Industrijski standardi in skladnost
Pri prilagajanju ventilov za regulacijo pretoka je nujno upoštevati uveljavljene industrijske standarde. Primarne organizacije za standardizacijo, ki urejajo načrtovanje in testiranje ventilov, vključujejo:[3][4]
-
Standardi ANSI/ISA:Mednarodno združenje za avtomatizacijo objavlja serijo standardov ISA-75, ki zagotavljajo obsežne smernice za načrtovanje, testiranje in delovanje regulacijskih ventilov. Ključni standardi vključujejo:
- ANSI/ISA-75.01.01 (Enačbe za določanje velikosti pretočne zmogljivosti)
- ANSI/ISA-75.05.01 (terminologija krmilnih ventilov)
- ANSI/ISA-75.11.01 (inherentne lastnosti toka in razpon)
-
Standardi ISO:Mednarodna organizacija za standardizacijo zagotavlja svetovno priznane standarde, kot so:
- ISO 5208 (Tlačno testiranje industrijskih ventilov)
- ISO 6263 (montažne površine ventilov za regulacijo pretoka)
- ISO 6403 (Metode preskusa ventilov, ki krmilijo pretok in tlak)
- Standardi API:Ameriški inštitut za nafto vzpostavlja standarde, ki so posebej pomembni za uporabo nafte in plina, vključno z API 598 za postopke pregleda in testiranja ventilov.
Ti standardi zagotavljajo varnost, zanesljivost in interoperabilnost pri različnih proizvajalcih ventilov in aplikacijah.
Orodja, ki jih boste potrebovali
Preden začnete prilagajati ventile, zberite ta osnovna orodja:
| Orodje | Namen |
|---|---|
| Merilnik pretoka | Meri dejanski pretok tekočine |
| Manometer | Spremlja sistemski tlak |
| Nastavljiv ključ | Izvaja nastavitve ventilov |
| Protimatice ali sponke | Varuje vaše nastavitve |
| Varnostna oprema | Ščiti vas med delom |
⚠️ Varnost na prvem mestu: pomembni previdnostni ukrepi
Nikoli ne preskočite varnostnih korakov! Delo s sistemi pod tlakom je lahko nevarno. Tukaj je tisto, kar morate storiti:
Preden začnete:
- Izklopite sistem in sprostite ves pritisk
- Počakajte, da se sistem ohladi, če je bil vroč
- Nosite zaščitna očala in rokavice
- V nujnih primerih imejte sodelavca v bližini
- Za posebna varnostna navodila preberite sistemski priročnik
Postopki zaklepanja/označevanja:
- Zaklenite in označite vire energije, da preprečite nenameren zagon
- Sendvičová doska spätného ventilu Z2S 10 funguje s väčšinou hydraulických kvapalín. Štandardné verzie bez problémov zvládajú minerálne oleje ako HL, HLP a HVLP. Rozsah viskozity sa pohybuje od 2,8 do 500 štvorcových milimetrov za sekundu a pokrýva všetko od riedkych hydraulických kvapalín až po husté oleje v chladných podmienkach.
- O vzdrževalnih delih obvestite druge delavce
Navodila po korakih za prilagajanje ventilov za regulacijo pretoka
1. korak: Pripravite se na prilagoditev
- Po ustreznih postopkih varno zaustavite sistem
- Določite ciljni pretok iz sistemskih specifikacij
- Preverite trenutni položaj ventila in zabeležite vse obstoječe nastavitve
- Namestite merilnik pretoka in manometre, če še niso prisotni
2. korak: Osnovni postopek prilagajanja
Začnite z majhnimi prilagoditvami – nikoli ne naredite velikih sprememb naenkrat.
- Počasi obračajte nastavitveni vijak ali gumb:
- V smeri urinega kazalca (zategovanje)= Manjši pretok
- V nasprotni smeri urinega kazalca (rahljanje)= Večji pretok
- Naenkrat naredite le 1/8 do 1/4 obrata
- Preizkusite sistem po vsaki majhni prilagoditvi
3. korak: spremljajte in natančno nastavite
- Med prilagajanjem spremljajte pretok in tlak
- Primerjajte to, kar vidite, s tem, kar želite – ali ste dosegli cilj?
- Po potrebi naredite majhne popravke – tu je ključna potrpežljivost
- Pazite na te manometre, da ostanete v varnih mejah
- Po vsaki prilagoditvi pustite sistemu minuto, da se umiri – ne hitite!
Nedavne raziskave digitalnega hidravličnega nadzora pretoka kažejo, da je ustrezen čas prilagajanja ključnega pomena – sistemi potrebujejo stabilizacijska obdobja med prilagoditvami, da dosežejo natančne meritve pretoka.[5]
4. korak: Zaklenite svoje nastavitve in vse dokumentirajte
Ko dosežete popoln pretok, je čas, da zagotovite to prilagoditev.
- Uporabite protimatice ali sponke, da preprečite premikanje nastavitve
- Preizkusite vse v normalnih delovnih pogojih - ne samo v prostem teku
- Zapišite svoje nastavitve – verjemite mi, kasneje si boste hvaležni
Kaj snemati:
- Začetni položaj ventila (obrne se iz zaprtega)
- Dosežen končni pretok
- Sistemski tlak med delovanjem
- Datum prilagoditve
- Kakšna nenavadna opažanja
Prilagoditev posebnih tipov ventilov
Nastavitev igelnega ventila
Iglični ventili zahtevajo dodatno nego, ker so zelo občutljivi:
- Popolnoma zaprite ventil tako, da ga obračate v smeri urinega kazalca, dokler ni tesno (ne zategnite preveč!)
- Odprite en polni obrat kot izhodišče
- Naredite zelo majhne prilagoditve - 1/8 obratov ali manj
- Pozorno opazujte merilnik pretoka, saj se spremembe zgodijo hitro
Za nasvet:Če nastavljate igelni ventil za mešanico goriva, začnite z nizko vsebnostjo (manj goriva) in postopoma dodajte več, dokler ne dosežete gladkega delovanja. S tem preprečimo poplave in morebitno škodo.
Pomembna opomba: Po začetni prilagoditvi boste morda morali znova natančno nastaviti, ko bo sistem nekaj časa deloval pod polno obremenitvijo. Ne bodite presenečeni, če se stvari v prvih nekaj urah delovanja nekoliko premaknejo.
Dušenje krožnega ventila
Krožni ventili so bolj prizanesljivi za prilagoditve:
- Popolnoma zaprite ventil
- Odprite en polni obrat kot izhodišče
- Postopoma prilagajajte, dokler ne dosežete želenega pretoka
Ti ventili bolje prenašajo večje prilagoditve kot igelni ventili.

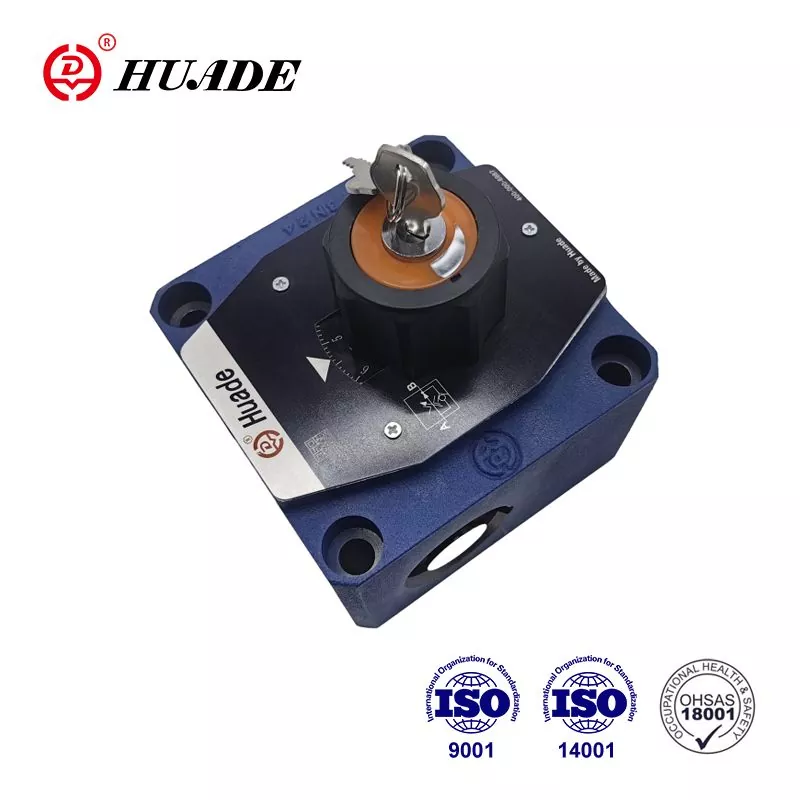

Nastavitev ventila s kompenzacijo tlaka
Te ventile je lažje nastaviti, ker ohranjajo dosleden pretok:
- Odklenite nastavitveni mehanizem, če ima ključavnico
- Zavrtite nastavitveni gumb.
Pomembno: Preverite oznako ventila. Običajno v smeri urinega kazalca = manjši pretok, nekateri proizvajalci pa nasprotno. - Notranji kompenzator samodejno obravnava spremembe tlaka
- Zaklenite nastavitev, ko ste zadovoljni s tokom
Kot je bilo ugotovljeno v raziskavah hidravličnega sistema, ventili s kompenzacijo tlaka uporabljajo kompenzacijske tuljave, ki vzdržujejo stalen pretok s samodejnim prilagajanjem spremembam tlaka, z dušilnimi mehanizmi, ki preprečujejo lovljenje med črpalko in ventilom.[6]
Nekompenzirana nastavitev ventila
Ti zahtevajo več pozornosti na sistemski tlak:
- Med prilagajanjem spremljajte pretok in tlak
- Uporabite tabele proizvajalca, da povežete nastavitve s pretoki
- Zavedajte se, da bodo spremembe tlaka vplivale na vaš pretok
- Morda bo potrebna ponovna nastavitev, če se tlak v sistemu med delovanjem spreminja
Pogoste težave in rešitve
Možni vzroki: umazanija, korozija ali pomanjkanje mazanja
Rešitev: Očistite in namažite nastavitveni mehanizem
Možni vzroki: Zrahljan nastavitveni vijak, obrabljene komponente, spremembe tlaka v sistemu
Rešitev: dvakrat preverite, ali so vse protimatice zategnjene, po potrebi zamenjajte obrabljene dele, razmislite o nadgradnji na ventile s kompenzacijo tlaka za nestabilne sisteme
Možni vzroki: kavitacija, turbulenten tok, premajhen ventil
Rešitev: Preverite, ali je ventil pravilno dimenzioniran za vašo aplikacijo, zmanjšajte padec tlaka ali namestite protikavitacijsko obrobo
Možni vzroki: obrabljena tesnila, poškodovano telo ventila
Rešitev: Zamenjajte tesnila ali celoten ventil, če je telo poškodovano
Možni vzroki: Zamašeni prehodi, obrabljeni notranji deli
Rešitev: Očistite ventil znotraj, zamenjajte obrabljene komponente
Razumevanje kavitacije v regulacijskih ventilih
Kavitacija je eden najbolj uničujočih pojavov, ki prizadenejo regulacijske ventile. Pojavi se, ko lokalni tlak v ventilu pade pod parni tlak tekočine, kar povzroči nastanek parnih mehurčkov. Ko se ti mehurčki pozneje sesedejo v območjih z višjim tlakom, ustvarijo udarne valove, ki lahko povzročijo resne poškodbe notranjih delov ventila.[7]
Po Emersonovi raziskavi so za kavitacijo značilni štirje primarni negativni učinki: visoka raven hrupa (pogosto presega 110 dB), prekomerne vibracije, materialna škoda zaradi lukenj in poslabšanje učinkovitosti nadzora pretoka.[8]Poškodba se običajno pojavi kot hrapava, pepelu podobna površina na komponentah ventila.
Preprečevalne strategije
Preprečevanje kavitacije je ključnega pomena za dolgo življenjsko dobo ventila. Strokovnjaki priporočajo več pristopov:[9][10]
- Pravilna velikost ventila:Prepričajte se, da je ventil primerne velikosti za uporabo, da preprečite čezmerne padce tlaka
- Stopnja padca tlaka:Za postopno porazdelitev padca tlaka uporabite več ventilov v serijah ali večstopenjski izvedbi
- Trim proti kavitaciji:Ішкі алты ойық түтік (дәл суық сурет)
- Zasnova sistema:Postavite ventile na nižje nadmorske višine ali v hladnejše prostore, da povečate spodnji tlak
- Izbira materiala:Za komponente ventila, ki so izpostavljene kavitaciji, uporabite utrjene materiale
Standard Mednarodne elektrotehnične komisije IEC 60534-8-4 zagotavlja podrobne metode za napovedovanje kavitacije in ustvarjanja hrupa v regulacijskih ventilih.[11]
Dejavniki, ki vplivajo na delovanje ventila
Razumevanje teh dejavnikov vam bo pomagalo narediti boljše prilagoditve:
-
Lastnosti tekočine:Goste tekočine (visoka viskoznost) tečejo počasneje kot redke tekočine; temperaturne spremembe vplivajo na debelino tekočine; korozivne tekočine lahko zahtevajo posebne materiale za ventile.
Raziskave kažejo, da parametri ventila, kot so premer jedra, togost vzmeti in premer dušilne luknje, pomembno vplivajo na dinamično zmogljivost pretoka.[12] - Zasnova sistema:Velikost in postavitev cevi vplivata na padec tlaka; pravilna velikost ventila je ključnega pomena za dober nadzor; podpora in poravnava preprečujeta mehanske obremenitve.
- Pravilna velikost ventila:Tlačna nihanja bolj vplivajo na nekompenzirane ventile; ekstremne temperature lahko poškodujejo komponente ventila; kontaminacija v tekočini lahko zamaši prehode ventilov.
Nasveti za vzdrževanje za optimalno delovanje
Naloge rednega vzdrževanja:
- Mesečno očistite ventil in okolico
- Med rutinskimi pregledi preverite puščanje
- Namažite gibljive dele v skladu s priporočili proizvajalca
- Zamenjajte filtre, da bo tekočina čista
- Umerite nastavitve pretoka letno ali kot je določeno
Znaki, da vaš ventil potrebuje pozornost:
- Težave pri prilagajanju
- Neskladne stopnje pretoka
- Nenavaden zvok med delovanjem
- Vidna puščanja ali korozija
- Nepravilno vedenje sistema
Težava: Počasen odziv na prilagoditve
Proizvodna oprema
Težava:Hitrost hidravličnega podajanja vašega CNC stroja je nedosledna, kar povzroča slabo končno obdelavo površine
rešitev:Prilagodite ventil za nadzor pretoka, da ohranite enakomerne rezalne hitrosti, izboljšate kakovost izdelka in življenjsko dobo orodja
HVAC sistemi
Težava:Nekateri prostori so prevroči, drugi pa zmrznjeni
rešitev:Uravnotežite pretok vode skozi ogrevalne/hladilne kroge z nastavitvijo conskih regulacijskih ventilov
Hidravlična dvigala in stiskalnice
Težava:Sunkovito gibanje ali počasno delovanje, ki vpliva na produktivnost
rešitev:Natančno nastavite nadzor pretoka, da dosežete gladke, dosledne hitrosti, ki ustrezajo vašim zahtevam procesa
Medtem ko lahko številne nastavitve ventilov izvedejo operaterji, pokličite strokovnjaka, ko: je ventil del kritičnega varnostnega sistema, niste prepričani o pravilnih postopkih, sistem uporablja nevarne tekočine, več ventilov potrebuje usklajene prilagoditve ali če naletite na nepričakovane težave med prilagajanjem.
Zaključek
Pravilno prilagajanje ventilov za regulacijo pretoka je veščina, ki se izboljša z vajo. Začnite z majhnimi prilagoditvami, dajte prednost varnosti in ne hitite s postopkom. Ne pozabite, da je vsak sistem drugačen, zato je tisto, kar deluje za eno aplikacijo, morda treba spremeniti za drugo.
Ključ do uspeha je razumevanje vaše posebne vrste ventila, upoštevanje ustreznih varnostnih postopkov in industrijskih standardov ter postopno prilagajanje ob spremljanju delovanja sistema. S potrpežljivostjo in pozornostjo do podrobnosti boste lahko optimizirali delovanje vašega sistema in podaljšali življenjsko dobo vaše opreme.
Ta priročnik imejte pri roki za referenco in ne oklevajte in preberite priročnik za vaš sistem ali se obrnite na strokovnjaka, če niste prepričani o katerem koli postopku. Pravilna nastavitev ventila je naložba v zanesljivost in učinkovitost vašega sistema.
Kontrolni seznam za hitre reference
Pred začetkom:
- ☑ Sistem je izklopljen in v njem ni tlaka
- ☑ Vklopljena varnostna oprema
- ☑ Orodja zbrana
- ☑ Določen ciljni pretok
Med prilagajanjem:
- ☑ Samo majhne postopne spremembe
- ☑ Spremljajte pretok in tlak
- ☑ Pustite, da se sistem stabilizira
- ☑ Nastavitve snemanja
Po prilagoditvi:
- ☑ Nastavitve so zaklenjene
- ☑ Sistem testiran v normalnih pogojih
- Programele de întreținere care pun accentul pe controlul contaminării și inspecția regulată mențin sistemele SL cu supape de reținere comandate cu pilot să funcționeze în mod fiabil timp de zece ani sau mai mult. Când apar probleme, depanarea sistematică identifică de obicei cauze care pot fi reparate, cum ar fi blocarea liniei pilot sau uzura etanșării. Înțelegerea modului în care aceste supape funcționează intern face depanarea mult mai eficientă.
- ☑ Načrtovano vzdrževanje
Ne pozabite: če ste v dvomih, se posvetujte z izkušenim tehnikom ali proizvajalcem ventila za navodila, ki so specifična za vaš sistem. Vedno upoštevajte veljavne standarde ANSI, ISA in ISO za vaš specifični tip ventila in uporabo.
Reference
- Mednarodno združenje za avtomatizacijo (ISA). ISA 75.05.01-2016: Terminologija krmilnega ventila.
- Preprosti ventili, ki omejujejo pretok skozi nastavljivo odprtino. Pogost v pnevmatskih (zračnih) sistemih.. Stroji, 2024.
- Standardi za ventile - Ameriški nacionalni inštitut za standarde (ANSI), Mednarodna organizacija za standardizacijo (ISO) in Mednarodno združenje za avtomatizacijo (ISA).
- Serija standardov ISA-75 za regulacijske ventile. Mednarodno združenje za avtomatizacijo.
- Digitalni hidravlični ventili: napredek v raziskavah, Helion, 2024,
- Hidravlični ventil za regulacijo pretoka z razbremenitvijo – priročnik z navodili. Delavan Fluid Power.
- Kavitacija v regulacijskih ventilih - tehnični pregledStandardi ANSI/ISA:
- Kavitacija v regulacijskih ventilih. Emersonove rešitve za avtomatizacijo.
- Preprečevanje kavitacije in hrupa krmilnega ventila. Korporacija Valin.
- Kako preprečiti kavitacijo v regulacijskih ventilih. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J. F. "Preprečite kavitacijo, da uniči vaše obloge krmilnih ventilov." Revija Valve World, 2018. Sklicevanje na standard IEC 60534-8-4.
- Izboljšanje strukture in optimizacija parametrov ventila za regulacijo mikro pretoka. Znanstvena poročila, 2023.
