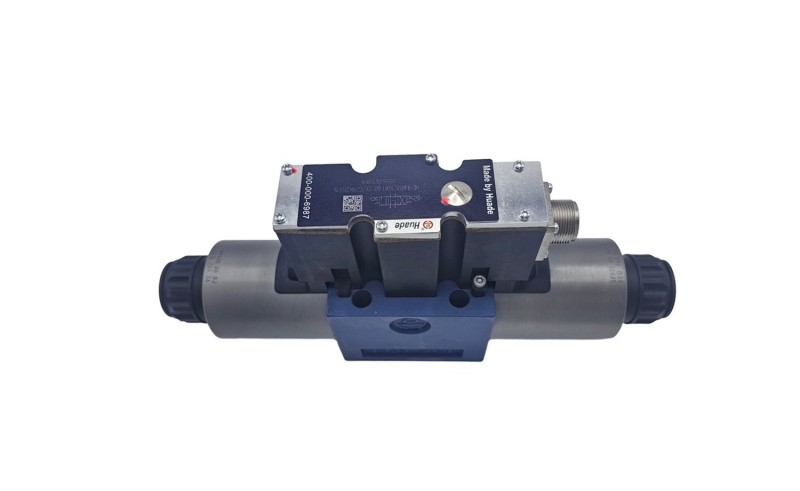

Predstavljajte si, da dirigirate orkestru. Glasbenikom ne rečete le, naj igrajo "glasno" ali "tiho" - daste jim subtilne kretnje z rokami, ki pravijo "malo tišje", "postopoma glasneje" ali "drži točno to glasnost." Hidravlični proporcionalni ventil je kot prevodnik za hidravlično tekočino, ki zagotavlja neskončno spremenljiv nadzor namesto samo "vklop" ali "izklop".
Za osnove začnite zkaj je proporcionalni ventil.
Analogija kavarne
Omislite si proporcionalni ventil, kot je aparat za espresso v vaši najljubši kavarni. Barista ne pritisne le stikala, da bi dobil popoln espresso – postopoma povečuje pritisk, natančno nadzoruje pretok in izvaja prilagoditve v realnem času glede na to, kako se kava ekstrahira. Podobno proporcionalni ventil nenehno prilagaja svoj položaj na podlagi električnih povratnih informacij, da zagotovi točno pravo količino hidravlične moči.
Kako delujejo hidravlični proporcionalni ventili? Potovanje korak za korakom
Spremljajmo pot krmiljenja od električnega signala do natančnega hidravličnega delovanja.
[Glej podrobno razlagokako delujejo proporcionalni ventili.]
1Ukazni center (kontrolni signal)
PLC (programabilni logični krmilnik) ali drug nadzorni sistem pošilja električni signal - običajno 0-10 voltov, 4-20 miliamperov ali celo digitalne ukaze prek industrijskih omrežij, kot sta CANbus ali Ethernet.
2Prevajalnik (proporcionalni solenoid)
Proporcionalni elektromagnet ventila deluje kot prevajalnik, ki pretvarja električno energijo v mehansko silo. Za razliko od navadnih solenoidov, ki so "pod napetostjo" ali "brez energije", proporcionalni solenoidi ustvarjajo silo, ki je neposredno sorazmerna z močjo vhodnega signala.
3Precision Mover (Ventil Spool)
Ta mehanska sila potisne tuljavo ventila - natančno obdelano cilindrično komponento - v natančne položaje. Ko se tuljava premika, odkrije odprtine različnih velikosti (imenovane odprtine), ki nadzorujejo pretok tekočine.
4Pametna povratna zanka (senzor LVDT)
Napredni proporcionalni ventili vključujejo LVDT (linearni variabilni diferencialni transformator), ki nenehno spremlja položaj tuljave. To ustvari zaprtozančni sistem, ki samodejno popravlja zunanje motnje, temperaturne spremembe in obrabo.
Primer iz resničnega sveta
Ko upravljavec bagra premakne krmilno ročico do polovice, proporcionalni ventil prejme 50-odstotni signal. Tuljava se premakne v položaj, ki omogoča natanko polovico največjega pretoka v hidravlični cilinder, kar ima za posledico gladko, nadzorovano gibanje roke pri natanko polovični hitrosti.
Proporcionalni ventil v primerjavi s servo ventilom v primerjavi z vklopnim/izklopnim ventilom: najboljša primerjava
Razumevanje razlik med vrstami ventilov je ključnega pomena za pravilno izbiro:
| Funkcija | Vklop/izklop ventil | Proporcionalni ventil | Servo ventil |
|---|---|---|---|
| Vrsta nadzora | Binarno (odprto/zaprto) | Neskončno pozicioniranje | Izjemno natančno pozicioniranje |
| Odzivni čas | 10-100 milisekund | 5-50 milisekund | 1-10 milisekund |
| Natančnost | ±5-10% | ±1-3 % | ±0,1-0,5% |
| Stroški | 50-500 dolarjev | 500-5000 $ | 2.000–20.000 $ |
| Tipične aplikacije | Enostaven nadzor vklopa/izklopa | Splošna avtomatizacija | Visoko natančni sistemi |
| Vzdrževanje | Nizka | Srednje | visoko |
| Občutljivost na kontaminacijo | Nizka | Srednje | Zelo visoko |
| Energijska učinkovitost | Ubogi | Dobro | Odlično |
Kdaj izbrati posamezno vrsto
Vklop/izklop ventilov izberite, ko:
Zadostuje preprost nadzor zagona/ustavljanja • Proračun je izjemno majhen • Okolje z veliko onesnaženostjo • Sredstva za vzdrževanje so omejena
Izberite proporcionalne ventile, ko:
Potrebujete spremenljivo krmiljenje hitrosti/tlaka • Energetska učinkovitost je pomembna • Nemoteno delovanje je pomembno • Potrebna je zmerna natančnost
Servo ventile izberite, ko:
Izjemno visoka natančnost je ključnega pomena • Potreben je zelo hiter odziv • Proračun omogoča vrhunsko zmogljivost • Čisto okolje je mogoče ohraniti
Vrste hidravličnih proporcionalnih ventilov: iskanje popolnega ujemanja
Po funkciji: tri glavne kategorije

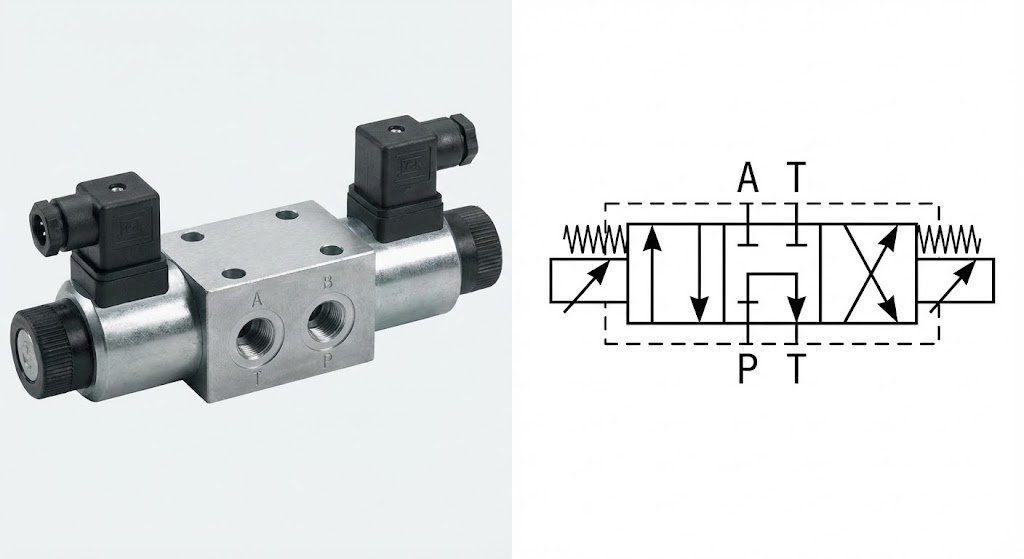

1. Proporcionalni smerni regulacijski ventili
Kaj delajo:Nadzorujte smer in hitrost hidravličnih pogonov
Pomislite na to kot:Pametni krmilnik prometa, ki ne le usmerja promet, ampak tudi nadzira omejitve hitrosti
Pogosti modeli:Serija Bosch Rexroth 4WRA, serija Parker D1FB
Najboljše za:Strojna orodja, brizganje, splošna avtomatizacija

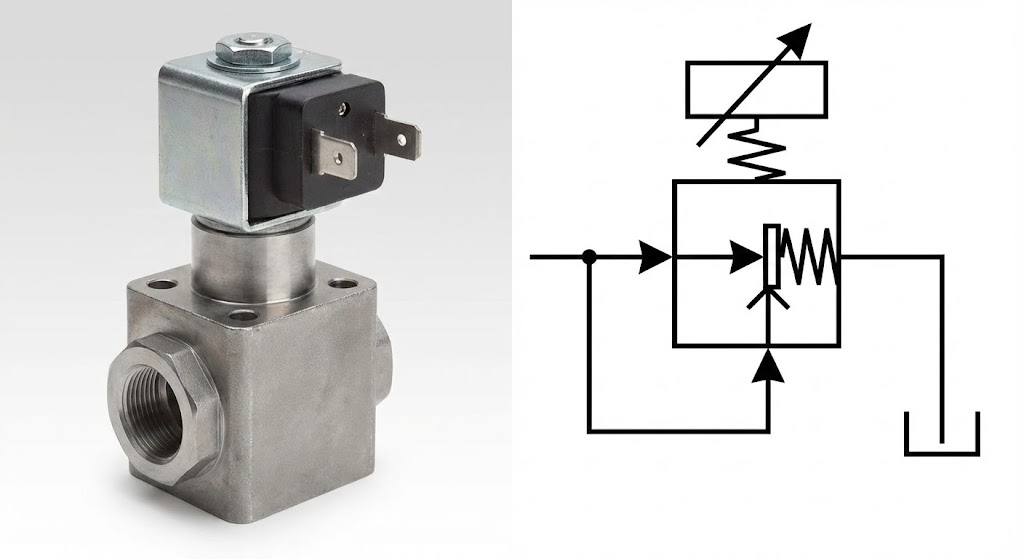

2. Proporcionalni ventili za regulacijo tlaka
Kaj delajo:Ohranjajte natančen sistemski tlak ne glede na zahteve pretoka
Pomislite na to kot:Pameten regulator tlaka vode, ki ohranja popoln tlak prhe, tudi ko nekdo vklopi pomivalni stroj
Vrste:Ventili za razbremenitev tlaka, redukcijski tlak, ventili za zaporedje tlaka
Najboljše za:Stiskalnice, vpenjalni sistemi, tlačni preizkusi

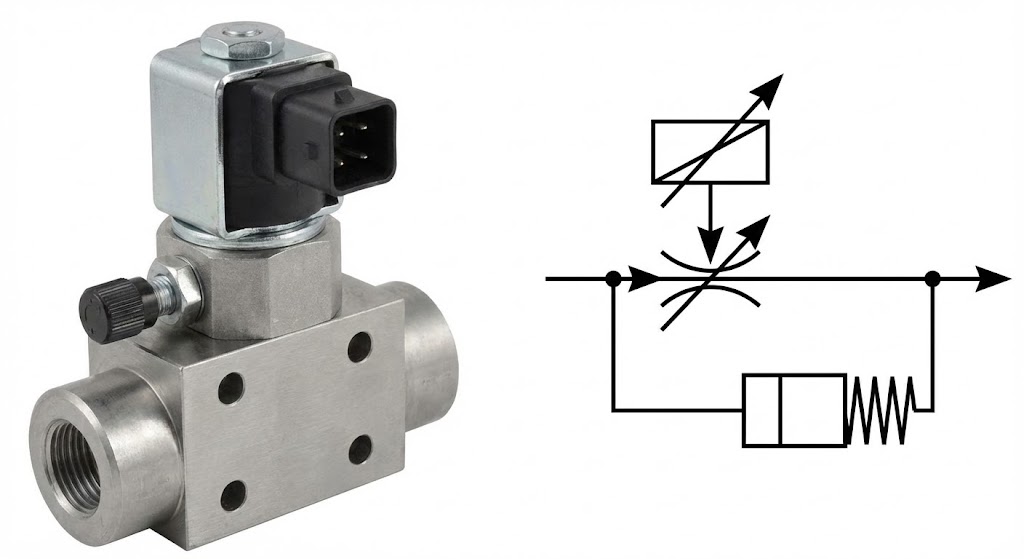

3. Proporcionalni ventili za regulacijo pretoka
Kaj delajo:Ohranjajte natančne pretoke neodvisno od sprememb tlaka
Pomislite na to kot:Sistem tempomata za hidravlični pretok
Pogosto vključujejo:Kompenzatorji tlaka za regulacijo neodvisno od obremenitve
Najboljše za:Nadzor hitrosti, sinhronizirano delovanje, merilne aplikacije
Po konstrukciji: Razumevanje mehanike

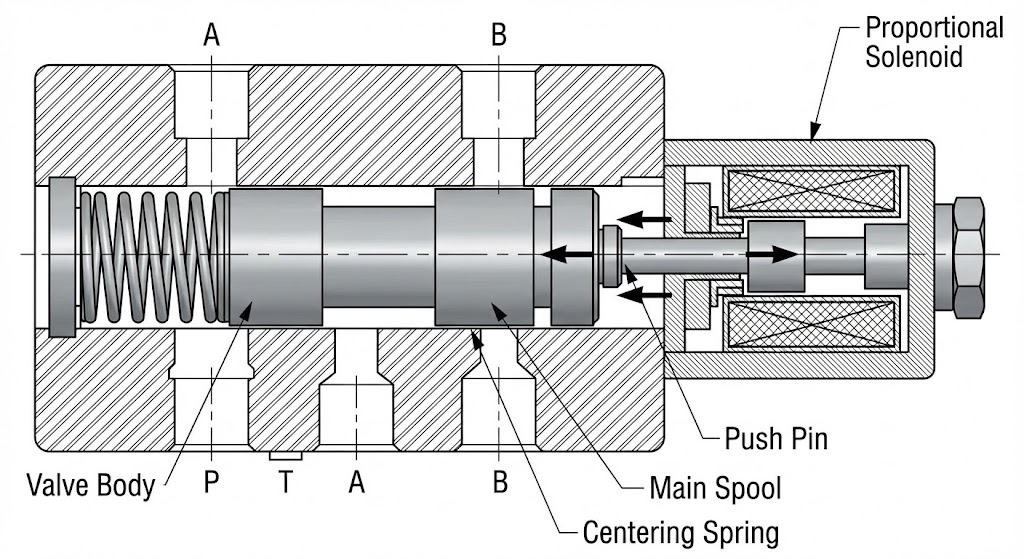

Neposredno delujoči proporcionalni ventili
• Elektromagnet neposredno premika glavno tuljavo
• Enostavnejša konstrukcija, nižji stroški
• Hitrosti pretoka običajno do 100 GPM
• Ocene tlaka do 3.000 PSI
• Popoln za: aplikacije srednje velikosti z zmernimi potrebami po zmogljivosti

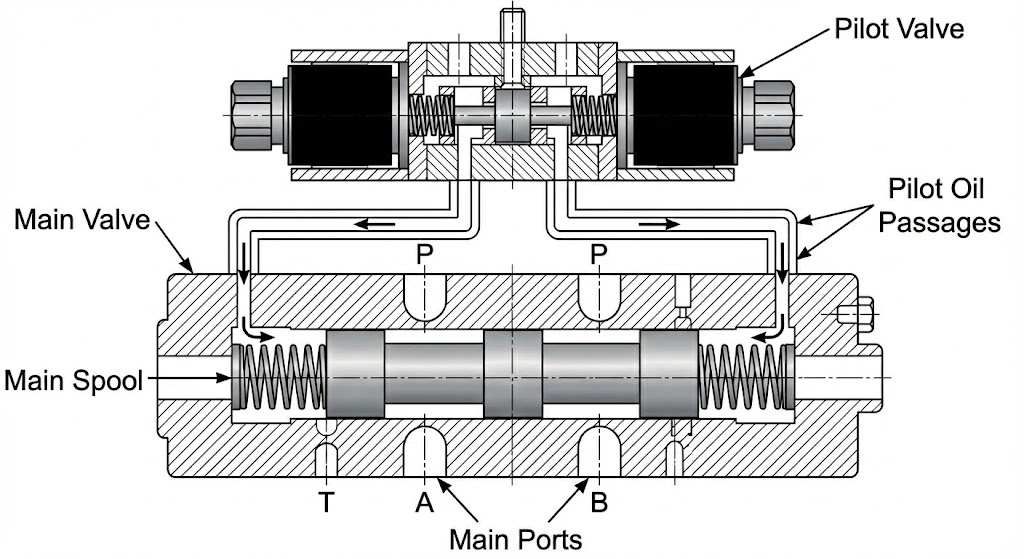

Pilotno vodeni proporcionalni ventili
• Mali pilotni ventil krmili delovanje glavnega ventila
• Večja zmogljivost pretoka in tlaka
• Hitrosti pretoka do 500+ GPM
• Ocene tlaka do 5.000+ PSI
• Popoln za: velike industrijske sisteme in mobilno opremo
Pomembne lastnosti delovanja: Tehnični globoki potop
Razumevanje razmerja med signalom in tokom
Bistvo delovanja proporcionalnega ventila je v tem, kako natančno pretvori električne signale v hidravlični izhod. Evo, kaj pomenijo ključne specifikacije:
Linearnost (±0,5% do ±3%)
Predstavljajte si, da na milimetrski papir narišete ravno črto. Linearnost meri, kako blizu je dejanska zmogljivost vašega ventila tej popolni ravni liniji. Boljša linearnost pomeni bolj predvidljiv nadzor.
Histereza (±0,5% do ±5%)
To meri razliko v izhodu, ko se isti nastavljeni točki približate iz različnih smeri. Pomislite na to kot na zračnost volana – manj histereze pomeni natančnejši nadzor.
Ponovljivost (±0,1% do ±2%)
Kako dosledno ventil izvaja isto operacijo? To je tako, kot bi od košarkarja zahtevali, da izvaja proste mete – boljša ponovljivost pomeni zanesljivejšo izvedbo.
Odzivni čas (5-100 milisekund)
Kako hitro se ventil odzove na spremembe signala? Pri dinamičnih aplikacijah hitrejši odziv prepreči nestabilnost sistema in izboljša zmogljivost.
Matematika za čarovnijo: enačbe toka
Osnovna enačba pretoka za proporcionalne ventile je:
Q = Cd × A × √ (2ΔP/ρ)
kje:
Q = pretok
Cd = Koeficient praznjenja
A = območje odpiranja ventila (nadzorovano s položajem tuljave)
ΔP = razlika tlaka na ventilu
ρ = gostota tekočine
Ta enačba kaže, zakaj so proporcionalni ventili tako učinkoviti: z natančnim nadzorom območja (A) zagotavljajo natančen nadzor pretoka ne glede na spremembe tlaka.
Zgodbe o uspehu iz resničnega sveta: aplikacije, ki spreminjajo industrije
Študija primera 1: Revolucija brizganja
Izziv:Proizvajalec avtomobilskih delov se je spopadal z nedoslednim brizganjem plastike, kar je povzročilo 20-odstotno stopnjo odpadkov in pritožbe strank.
Rešitev:Implementacija proporcionalnih ventilov Moog D941 za nadzor hitrosti vbrizgavanja in tlaka.
Postopek:
• Faza hitrosti: Ventil zagotavlja hitro, nadzorovano vbrizgavanje za zapolnitev 95 % kalupa
• Faza pakiranja/zadrževanja: Brezhiben prehod na natančen nadzor tlaka
• Faza okrevanja: nadzorovano vrtenje vijaka za pripravo naslednjega udarca
Študija primera 2: Natančnost mobilne opreme
Izziv:Stranke proizvajalca žerjavov so se pritoževale nad sunkovitimi premiki tovora, ki povzročajo varnostne pomisleke in izgubo produktivnosti.
Rešitev:Sistem proporcionalnih ventilov Danfoss PVG 48 z elektronskimi krmilnimi palicami.
Preobrazba:
• Prej: krmiljenje binarnega ventila je povzročilo nenadne zagone/ustavitve
• Po: Gladko pospeševanje/pojemanje, ki se ujema z vnosom operaterja
• Napredne funkcije: zaznavanje obremenitve za energetsko učinkovitost, elektronski nadzor za natančno pozicioniranje
Študija primera 3: Natančnost jeklarne
Izziv:Valjarna za jeklo je potrebovala natančen nadzor tlaka za enakomerno debelino izdelka (toleranca ±0,01 mm).
Rešitev:Proporcionalni tlačni ventili ATOS DPZO z vgrajeno povratno regulacijo.
Inovacija:
• Merjenje debeline v realnem času se vrne nazaj v krmiljenje ventila
• Samodejna nastavitev tlaka kompenzira variacije materiala
• Krmiljenje z zaprto zanko ohranja konstantno silo kljub spremembam hitrosti
Izbira pravega proporcionalnega ventila: vaš vodnik po izbiri
1. korak: Določite svoje sistemske zahteve
Kontrolni seznam za specifikacije delovanja:
• Najvišji sistemski tlak: _____ PSI
• Zahtevani pretok: _____ GPM
• Območje delovne temperature: _____ do _____ °F
• Zahteve glede odzivnega časa: _____ milisekund
• Zahtevana natančnost: ±_____ %
• Vrsta krmilnega signala: napetost / tok / digitalni
2. korak: Premisleki glede aplikacije
Za proizvodne/industrijske aplikacije:
• Razmislite o ventilih z integrirano elektroniko (serija Bosch Rexroth 4WRA)
• Poiščite komunikacijske zmogljivosti fieldbus
• Dajte prednost ponovljivosti in dolgoročni stabilnosti
Za mobilno opremo:
• Izberite ventile, ocenjene na vibracije in udarce (Danfoss PVG serija)
• Upoštevajte okoljske zahteve za tesnjenje
• Ocenite porabo energije za sisteme, ki delujejo na baterije
Za vesoljske/kritične aplikacije:
• Izberite ventile z redundantnimi povratnimi sistemi
• Razmislite o posebnih materialih za ekstremne temperature
• Ocenite značilnosti načina odpovedi
