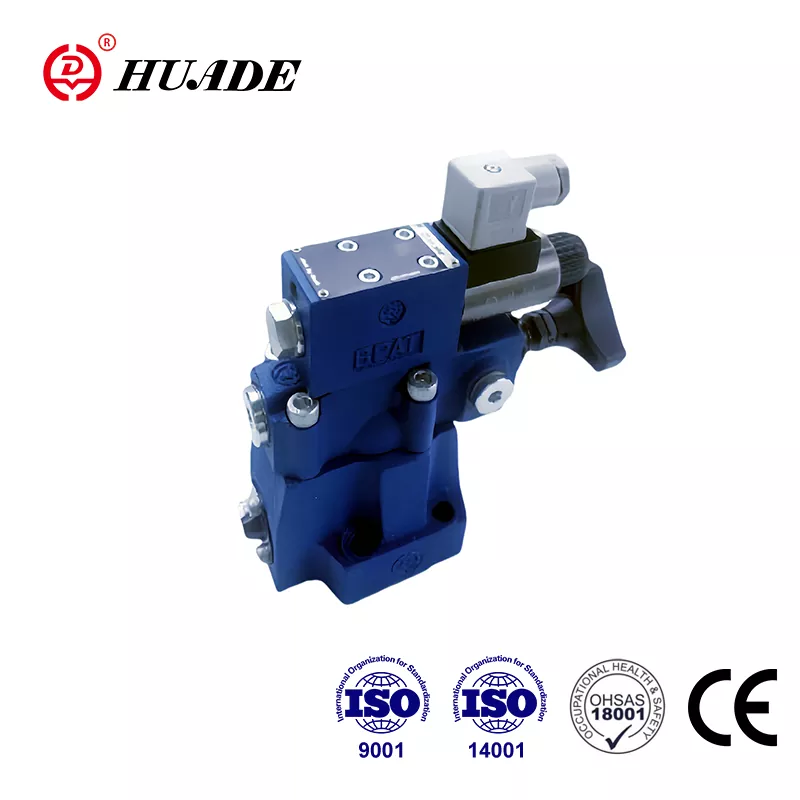

Tlačni zaporni ventil DAW

Podjetje Huade Hydraulic, ustanovljeno leta 1979, je dvakrat sodelovalo z Bosch Rexrothom. Dva dolgoročna sodelovanja omogočata, da tlačni ventili Huade® dosežejo enako raven kot izdelki Rexroth. Tlačni zaporni ventili tipa DAW lahko nadomestijo isto serijo Rexroth z nižjo ceno. Kot vodilna blagovna znamka v kitajski hidravlični industriji so vse veje podjetja opravile ISO9001, ISO14001 in OH SAS18001. Tlačni zaporni ventil Huade® DAW ima certifikat CE. Tlačni ventili Huade® so pridobili široko prepoznavnost na trgu in zaupanje uporabnikov.

Parameter izdelka tlačnega zapornega ventila DAW

Lastnosti izdelka in uporaba tlačnega zapornega ventila DAW

Lastnosti:

▶ Za montažo podplošče:

▶ 4 nastavitveni elementi:

● Vrtljivi gumb

● Tulec z notranjim šesterokotnikom in zaščitno kapico

● Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

● Vrtljivi gumb s skalo

▶ 3 stopnje tlaka

▶ Elektromagnetno aktivirano razbremenitev preko vgrajenega smernega ventila

Uporaba:

Ventili za regulacijo tlaka tipa DAW so tlačni zaporni ventili s krmiljenjem. Uporabljajo se za preklop pretoka črpalke na netlačni obvod, takoj ko je dosežen obremenitveni tlak akumulatorja. Nadaljnje uporabe ventila so v sistemih z visoko in nizkotlačnimi črpalkami. V tem primeru se nizkotlačna črpalka preklopi na netlačni obvod takoj, ko je dosežen nastavljeni visok tlak.

Razdelek in simboli tlačnega zapornega ventila DAW

Tlačni zaporni ventili so v osnovi sestavljeni iz glavnega ventila z glavnim sklopom tuljave, pilotnega ventila z elementom za nastavitev tlaka in protipovratnega ventila. Pri ventilih velikosti 10 je povratni ventil vgrajen v glavni ventil. Pri ventilih velikosti 25 in 32 je protipovratni ventil vgrajen v ločeno ploščo, nameščeno pod glavnim ventilom.

Tlačni zaporni ventil tipa DAW

Preusmeritev pretoka črpalke iz P v A ali P v T.

Črpalka dovaja pretok preko povratnega ventila (1) v hidravlični sistem (P do A). Tlak v odprtini A deluje prek krmilnega voda (3) na krmilni kolut (4). Istočasno prehaja tlak v odprtini P skozi odprtine (5) in (7) na vzmetno obremenjeno stran glavnega tuljave (6) in lopute (8) v pilotnem ventilu (2). Takoj, ko je dosežen nastavljen izklopni tlak v hidravličnem sistemu, se loputa (8) dvigne proti vzmeti (9). Tlačna tekočina zdaj teče skozi odprtine (5) in (7) v vzmetno komoro (11). Od

tukaj se tekočina vrne v rezervoar bodisi interno preko krmilnega voda v tipu ventila DA...30B/... ali zunaj preko krmilnega voda v tipu ventila DA.30B/..Y... Zaradi odprtin (5) in (7) je zdaj prisoten padec tlaka na glavnem kolutu (6). Glavni tuljav (6) se zdaj dvigne s svojega sedeža in odpre povezavo od P do T. Protipovratni ventil (1) zdaj dozira povezavo od A do P. Poklopec (8) zdaj drži odprt zaradi sistemskega tlaka preko pilota tuljava (4).

Preusmeritev pretoka črpalke iz P v T ali P v A.

Površina vodilnega koluta (4) je za 17 % večja od efektivne površine lopute (8). Učinkovita sila na vodilni kolut (4) je torej za 17 % večja od efektivne sile na loputo (8). Ko tlak aktuatorja pade glede na izklopni tlak ventila, ki ustreza diferenčnemu tlaku vklopa, vzmet (9) potisne loputo (8) na njen sedež. Tlak se nato ustvari na vzmetno obremenjeni strani glavnega tuljave (6). V povezavi z vzmetjo (10) to zapre glavno tuljavo (6) in izolira povezavo od P do T. Pretok črpalke ponovno teče skozi protipovratni ventil (1) v hidravlični sistem (P do A).

Smerni ventil (12), ki ga poganja elektromagnet, pa lahko preklopi nastavljeni izklopni tlak, ki je pod pilotnim ventilom (2), iz P v T ali iz P v A.

struktura DAW20,30 ...30B

Simboli DAW...30B
