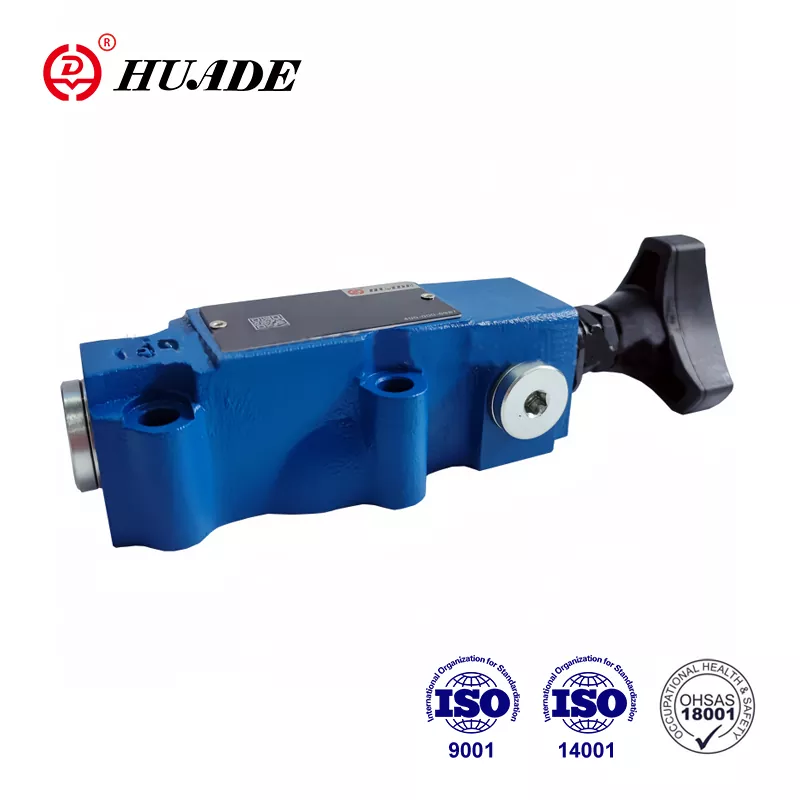

izkušnje sodelovanja z Rexrothom od leta 1979. Razbremenilni ventil Huade® na daljinsko upravljanje DBT ima dostopno ceno. Je tehnološko naprednejši in vzdržljivejši od podobnih izdelkov v tej liniji. Huade Hydraulic daje velik poudarek kakovosti. Tovarna upravlja z več kot 750 kosi napredne proizvodne opreme, uvožene z vsega sveta, da se zagotovi kakovost hidravličnih ventilov. Vsi tlačni ventili bodo podvrženi strogemu testiranju, preden zapustijo tovarno. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Huade® je izjemna blagovna znamka v kitajski hidravlični industriji. Serija ventilov za regulacijo tlaka se pogosto uporablja v ladijskem hidravličnem sistemu in na drugih področjih zaradi vrhunske zmogljivosti.
|
Tehnični podatki |
||
|
Tlačna tekočina |
Mineralno olje (za NBR tesnilo) ali fosfatni ester (za FPM tesnilo) |
|
|
Temperaturno območje（℃） |
-30～+80 |
|
|
Razpon viskoznosti (mm2/s) |
10~800 |
|
|
maks. pretok (L/min) |
3 |
|
|
maks. delovni tlak (MPa) |
31.5 |
|
|
maks. Nastavitveni tlak (MPa) |
do 10. ali 31.5 |
|
|
Povratni pritisk |
DBT (MPa) |
|
|
DBWT (MPa) |
Do 10 (AC); do 16 (DC) |
|
Lastnosti:
▶ daljinski upravljalnik na dolge razdalje
▶ Montaža na ploščo
▶ trije nastavitveni elementi:
▶ Vrtljivi gumb
▶ Hex. vijak z glavo z zaščitno kapico
▶ Vrtljivi gumb s skalo, ki ga je mogoče zakleniti
Tlačni ventili z daljinskim upravljanjem tipov DBT in DBWT so tlačni razbremenilni ventili s pilotnim upravljanjem.
Tip DBT je sestavljen predvsem iz glavnega ventila (1), glavnega tuljave (2), sedeža ventila (3) in nastavitve (6)
Tlak sistema deluje na tuljavo (2) preko odprtine. Če tlak preseže ventil, nastavljen na vzmeti, se tlačna tekočina odteče v rezervoar iz odprtine T (ali odteče zunaj).
Zgradba in simboli razbremenilnega ventila DBT
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.
3. Izdelki brez plošče, ko zapustijo tovarno.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.
5. Zahtevana hrapavost površine, povezane z ventilom, je 0,8.
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
