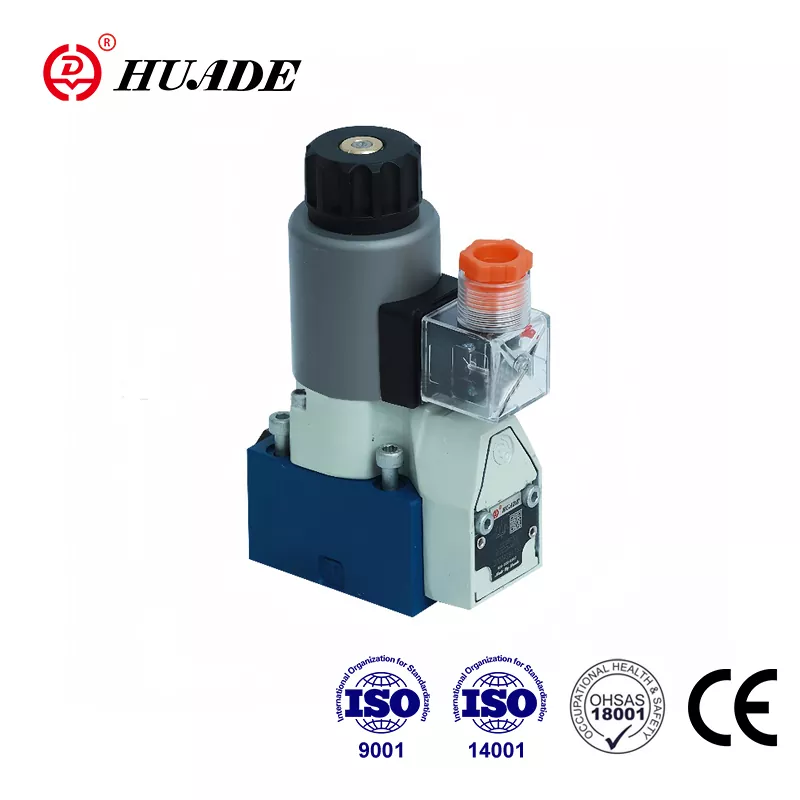

Huade Hydraulic je vodilni proizvajalec v kitajski hidravlični industriji in ima dve izkušnji dolgoročnega sodelovanja z Rexrothom iz leta 1979. Huade® Directional Directional Seat Valves Type M-SEW 6 je cenovno ugodna zamenjava za serijo komponent Rexroth® M-SEW 6. Konkurenčen je z dobro kakovostjo in nižjo ceno. Da bi zagotovili visoko kakovost hidravličnih izdelkov, Huade Hydravlic upravlja več kot 750 kosov napredne proizvodne opreme, uvožene z vsega sveta. Kakovost tega elektromagnetnega ventila lahko popolnoma ustreza zahtevam kupcev. Tovarna je sprejela mednarodne standarde, in sicer ISO9001, ISO14001 in OH SAS18001. Niz usmerjenih ventilov se pogosto uporabljajo v različnih industrijskih okoljih.
|
Tehnični podatki (za aplikacije zunaj teh parametrov, se nas obrnite na nas!) |
|||
|
Splošno |
|||
|
Namestitev |
neobvezno |
||
|
Max. Temperatura okolice (℃) |
50 |
||
|
Teža |
2/2-smerni poppet ventil (kg) |
1.5 |
|
|
3/2-smerni ventil Poppet (kg) |
1.5 |
||
|
4/2-smerni poppet ventil (kg) |
2.3 |
||
|
Hidravlični podatki |
|||
|
Max. delovni tlak (MPA) |
glej tabelo na strani 140 |
||
|
Max. tok (l/min) |
25 |
||
|
Tlačna tekočina |
mineralna olja ali fosfatni ester |
||
|
Temperaturno območje tlačne tekočine (℃) |
- 30 do + 80 |
||
|
Obseg viskoznosti (mm²/s) |
2,8 do 500 |
||
|
Stopnja kontaminacije μm |
Največja dovoljena stopnja kontaminacije hidravlične tekočine na NAS 1638 razred 9. Zato priporočamo filter z minimalno stopnjo zadrževanja β10≥ 75. |
||
|
Električni podatki |
|||
|
Vrsta napetosti |
DC |
AC |
|
|
Razpoložljive napetosti (v) |
12、24、42、96、110、205、220 |
samo mogoče prek usmernika |
|
|
Toleranca napetosti (nazivna napetost) (%) |
± 10 |
||
|
Poraba energije (W) |
30 |
||
|
Dajatev |
100% |
||
|
Preklop časa na ISO 6403 |
Glej tabelo spodaj |
||
|
Frekvenca preklopa (cikel S/H) |
15000 |
||
|
Zaščita do DIN 40 050 |
IP65 |
||
|
Max. Temperatura tuljave (℃) |
do 150 |
||
Značilnosti:
▶ Neposredno aktivirani usmerjeni poppet ventil, elektromagnetni aktiviran
▶ Zaprta vrata so brez puščanja
▶ Preklapljanje je zagotovljeno tudi po dolgih obdobjih pod pritiskom
▶ Solenoidna tuljava lahko zasukate za 90 °
▶ Posamezna električna povezava
▶ z zaščitenim preglasitvijo rok, neobvezno
▶ Vzorec prenosa v DIN 24 340 Obrazec A, ISO 4401 in CETOP - RP 121H
Vloga:
Smerni ventil Type M-SEW je malenoidni usmerjeni ventil za poppet. Nadzirajo začetek, zaustavitev in smer toka.
1. Funkcije, odsek poppetskega usmerjenega ventila M-SEW 6
M-sew 6 je v bistvu sestavljen iz ohišja (1), malenoidov (2), sistema za utrjeno ventil (3) in kroglice (4) (4) kot zapiralnega elementa.
Osnovno načelo:
V začetnem položaju se kroglica (4) pritegne na sedež do vzmet (9) in v stikalnem položaju s malenoidom (2). Silenoidna (2) sila deluje prek ročice (6) in kroglice (7) na pin (8) pogona (8), ki je zapečatena na dveh straneh. Komora med obema tesnilnima elementoma je povezana s pristaniščem P. Sistem ventila (3) je s tem tlak uravnotežen glede na aktualne sile (malenoidna ali povratna vzmet). Zato se lahko ventili uporabijo do pritiska 63 MPa.
Cutway Pogled tipa M-2sew6n
Pogled na vrsto tipa M-3Sew6U
