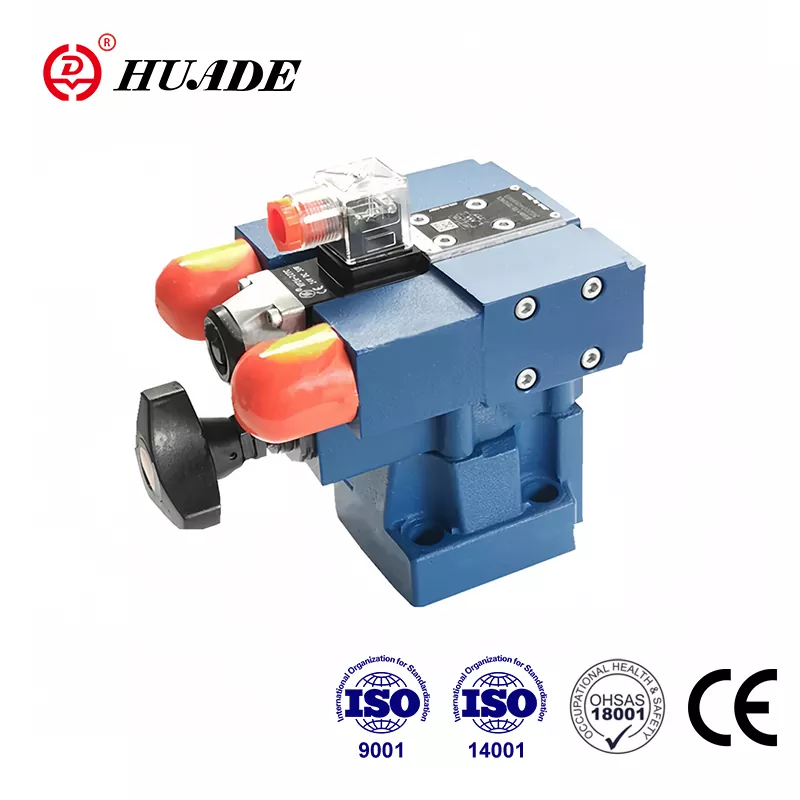

Tlačni varnostni ventil DB3U

Huade Hydraulic posveča več pozornosti praktičnosti svojih izdelkov. Tlačni varnostni ventil DB3U je konkurenčen dobro poznanim izdelkom z dobro kakovostjo in nižjo ceno. Huade Hydraulic je uvedel vrhunsko tehnologijo iz Rexrotha zaradi dveh dolgoročnih sodelovanj z Rexrothom. Kot vodilna blagovna znamka v kitajski hidravlični industriji so razbremenilni ventili Huade® pridobili široko prepoznavnost na trgu in zaupanje uporabnikov. Vse podružnice podjetja so opravile ISO9001, ISO14001 in OH SAS18001. Vodilni izdelki Huade® so prejeli certifikat CCS (Kitajska klasifikacijska družba) in se pogosto uporabljajo v pomorski industriji.

Parameter izdelka za varnostni ventil DB3U

Lastnosti izdelka in uporaba razbremenilnega ventila DB3U

Lastnosti:

▶ Montaža na ploščo

▶ Navojna povezava

▶ Vgradnja v razdelilnike

▶ 3 nastavitveni elementi:

. Vrtljivi gumb

. Vijak z notranjim šesterokotnikom in zaščitno kapico

. Vrtljivi gumb s skalo

▶ Elektromagnetno krmiljenje preko nameščenega smernega ventila

Uporaba:

Varnostni ventil DB3U se uporablja za omejitev delovnega tlaka.

Razdelek in simboli razbremenilnega ventila DB3U

Tipi Tlačni ventili DB3U so razbremenilni ventili s krmilnim delovanjem. Lahko se preklopijo na različne (2 ali 3 stopnje tlaka) z aktiviranjem solenoidov.

Varnostni ventili so sestavljeni predvsem iz glavnega ventila. 4/3,4/1-smerni regulacijski ventil (Tip WE5...) in trije pilotni ventili.

V breznapetostnem stanju se tlak v odprtini A nastavi s pilotnim ventilom (7).

Tlak v odprtini A deluje na glavni tuljav (1). Hkrati se izvaja pritisk preko krmilnih vodov (12) in (4), ki so opremljeni z odprtinami (2) in (3), na vzmetno obremenjeni strani glavnega koluta (1) in na loputi (6). ) v pilotnem krmilnem ventilu (7). Če tlak v   odprtini A preseže vrednost, nastavljeno na vzmeti (8), loputa

(6) se odpira proti vzmeti (8).

Signal za to prihaja interno prek krmilnih vodov (12) in (4) iz priključka A. Tlačna tekočina na vzmetno obremenjeni strani glavnega tuljave (1) zdaj teče preko krmilnega voda (3), lopute (6) v vzmetno komoro (9). Pri tipu DB3U...30/... teče navznoter preko krmilnega voda (10) v rezervoar ali pri tipu DB3U..30/..Y.. navzven skozi odprtino Y. Zaradi odprtin ( 2) in (3) na glavnem kolutu (1) pride do padca tlaka, povezava od priključka A do priključka B je odprta. Zdaj tlačna tekočina teče iz odprtine A v odprtino B, medtem ko ohranja delovni tlak nastavljenega ventila.

Ko je solenoid "a" pod napetostjo:  tlak v odprtini A nastavi pilotski ventil II.

Ko je solenoid "b" pod napetostjo:  Tlak v odprtini A nastavi pilotski ventil I.

Nastavitveni tlak pilotnega ventila (7) mora biti višji od nastavitvenega tlaka pilota I in II.

Vnesite DB2U

Tlačni ventili tipa DB2U so sestavljeni predvsem iz smernega regulacijskega ventila (tip WE5...) in treh pilotnih ventilov, funkcija tega ventila je v bistvu enaka kot ventil tipa DB3U.

struktura razbremenilnega ventila DB3U

Simboli
