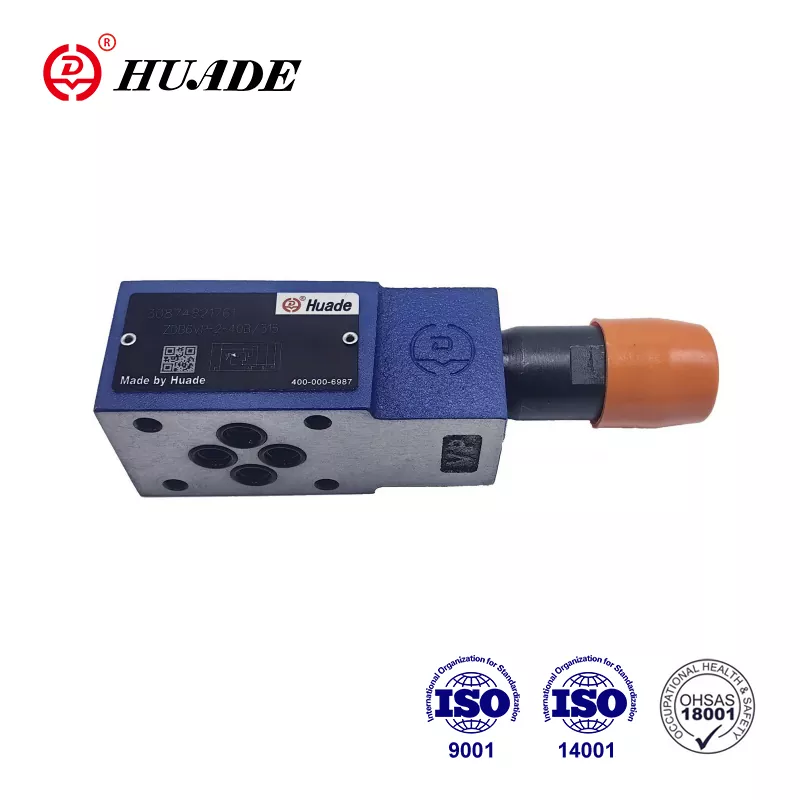

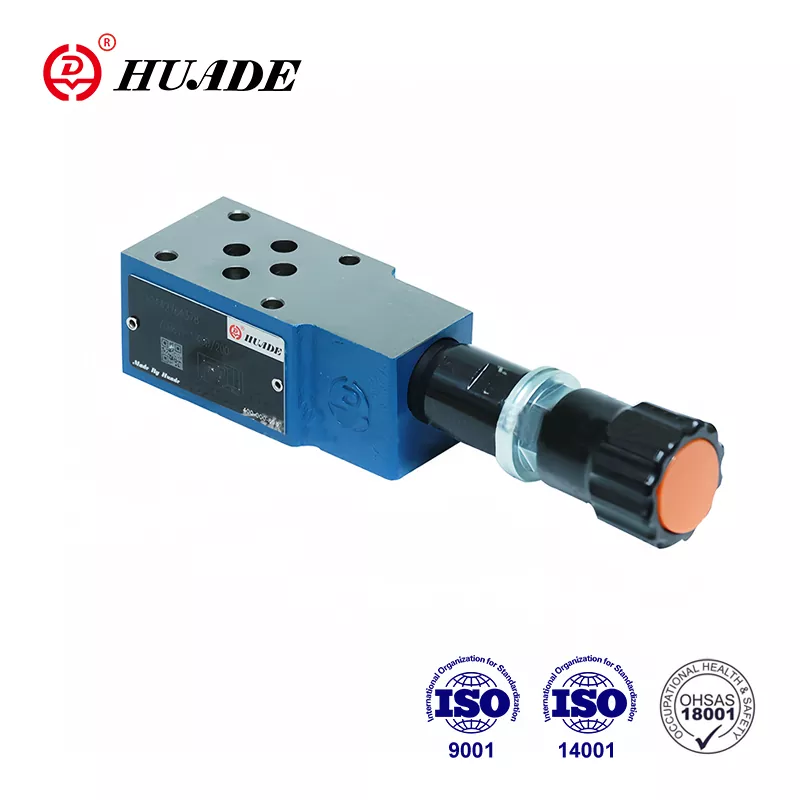

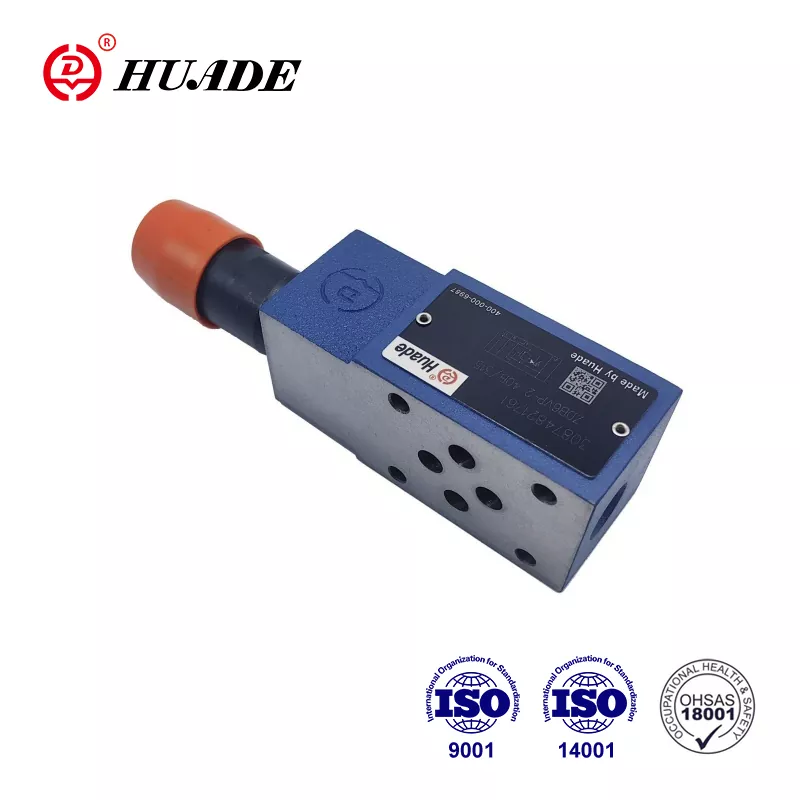

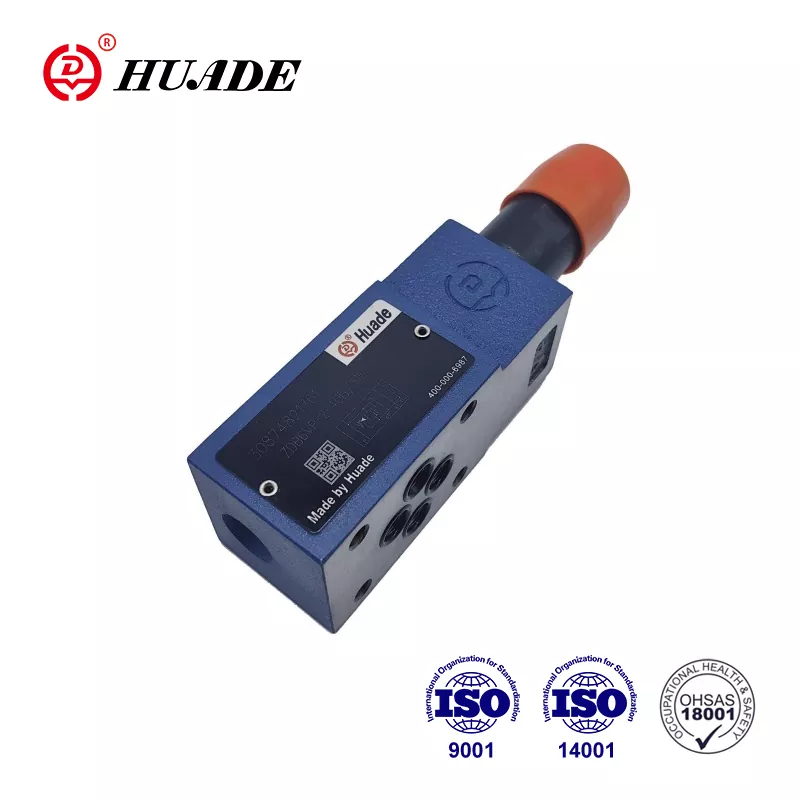

Tlačni ventil ZDB 6

Tlačni ventil ZDB 6 lahko nadomesti izdelke, ki jih ponuja Rexroth®. Dejstvo je, da je Huade Hydraulic z Rexrothom sodeloval dve dolgoročno sodelovanje. To sodelovanje omogoča, da Huade® tlačni ventili dosežejo enako raven kot Rexroth izdelki glede na zmogljivost, kakovost in združljivost. Tovarna je prešla ISO9001, ISO14001 in OH SAS18001. Tovarniška tovarna ima veliko proizvodno lestvico, ki lahko učinkovito nadzoruje stroške in strankam zagotovi stroškovno učinkovite in praktične hidravlične tlačne ventile. Zaradi zanesljivih in stabilnih zmogljivosti se hidravlični izdelki Huade® pogosto uporabljajo v vojaški in morski industriji.

Parameter izdelka tlačnega razbremenitvenega ventila ZDB 6

Funkcija izdelka in uporaba tlačnega razbremenitvenega ventila ZDB 6

Značilnosti:

▶ ventil za sendvič

▶ 4 Tlačni razponi

▶ 5 Možnosti vezja

▶ Z enim ali dvema kartušama tlaka

▶ 4 Nastavitveni elementi.

· Rotacijski gumb

· Rokav s šesterokotnikom in zaščitno kapico

· Zaklepni vrtljivi gumb z lestvico

· Zaklepni vrtljivi gumb

Vloga:

Tlačni ventil za razbremenitev ZDB 6 se uporablja za omejitev tlaka znotraj hidravličnega sistema.

Funkcije, odsek in simboli tlačnega razbremenitvenega ventila ZDB 6

Vrsta tlačnega reliefnega ventila ZDB in Z2DB delujeta pilot in sta iz zasnove sendvič plošč.

V bistvu so sestavljeni iz ohišja (7), skupaj z eno ali dvema kartušama za relizacijo tlaka.

Sistemski tlak je nastavljen s prilagoditvenim elementom (4).

V mirovanju je ventil zaprt. Pritisk v pristanišču A deluje na tuljavo (1). Hkrati se tlak prehaja skozi odprtino (2) na vzmetno naloženo stran tuljave (1) in preko odprtine (3) do pilotskega poppeta (6). Če se tlak v pristanišču A dvigne nad vrednostjo, ki je nastavljena na vzmet (5), se odpre pilotski poppet (6). Tekočina lahko zdaj teče z vzmetne naložene strani tuljave (1), odprtine (3) in kanala (8) v vrata T. Nastali padec tlaka nato premakne tuljavo (1), zaradi česar se to odpira povezava A do T, medtem ko se tlak na vzmet (5) vzdržuje.

Pilotno olje iz dveh spomladanskih komor se zunaj vrne zunaj v rezervoar prek Port T.

Struktura in simboli tlačnega reliefnega ventila ZDB 6

Obvestilo

1. Tekočina je treba filtrirati. Minimalna finost filtra je 20 ㎛.

2. Rezervoar se mora zatesniti in na vhodu v zrak mora biti nameščen zračni filter.

3. Proizvodi brez podplate, ko zapuščajo tovarno, če jih potrebujejo, naročite posebej.

4. Pritrdilni vijaki morajo biti visoka stopnja intenzivnosti (razred 10.9). Izberite in uporabite, jih v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezana z ventilom, je potrebna hrapavost površine 0,8.

6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
