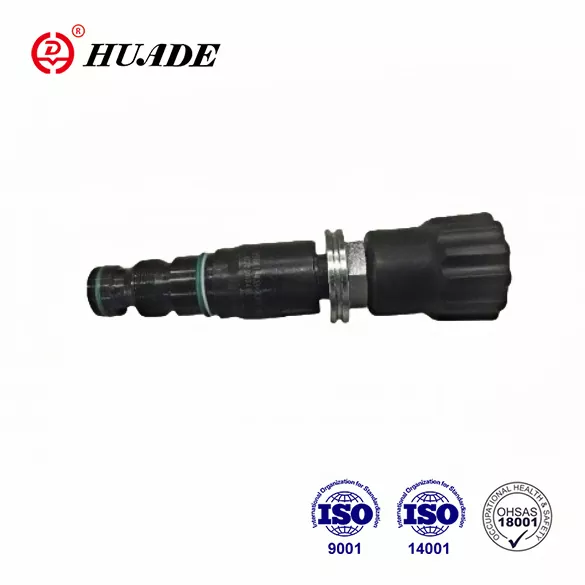

Tlačni varnostni ventili DB.K

Z uvedbo Rexrothove napredne tehnologije je Huade Hydraulic znatno napredoval pri načrtovanju, proizvodnji hidravličnih komponent in integrirane opreme. Varnostni ventili Huade® DB.K so bolj vzdržljivi v primerjavi z drugimi podobnimi izdelki. Lahko nadomestijo izdelke, ki jih ponuja Rexroth v isti seriji. Da bi zagotovili cenovno dostopne izdelke, tovarna posveča več pozornosti praktičnosti, hkrati pa uvaja več kot 750 naprednih proizvodnih naprav z vsega sveta, da zagotovi kakovost. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Hidravlični tlačni ventili Huade® so pridobili široko priznanje na trgu. Zaradi zanesljive kakovosti in stabilnega delovanja se pogosto uporabljajo v različnih industrijskih okoljih, kot so gradbeni stroji in ladijski hidravlični sistemi.

Parameter izdelka za varnostne ventile DB.K

Lastnosti izdelka in uporaba razbremenilnih ventilov DB.K

Lastnosti:

▶ Kartušni ventil

▶ 4 tlačna območja

▶ 4 nastavitveni elementi

. Vrtljivi gumb

. Tulec s šesterokotnikom in zaščitno kapico

. Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

. Vrtljivi gumb s skalo

Uporaba:

Tlačni varnostni ventili tipa DB..K.. so pilotno vodeni tlačni varnostni ventili za vgradnjo v kartušo. Uporabljajo se za omejevanje tlaka v hidravličnem sistemu.

Funkcija, del in simboli tlačnih varnostnih ventilov DB.K

Nastavitev tlaka v sistemu poteka preko nastavitvenega elementa (4). V mirovanju so ventili zaprti. Tlak v odprtini A deluje na tuljavo (1). Istočasno se tlak prenaša skozi odprtino (2) na vzmetno obremenjeno stran tuljave (1) in skozi odprtino (3) na krmilno loputo (6). Če pritisk

v odprtini Dvigne se nad vrednost, nastavljeno na vzmeti (5), pilotska loputa (6) se odpre. Tekočina lahko zdaj teče iz vzmetno obremenjene strani tuljave (1), odprtine (3) in kanala (8) v odprtino Y. Posledični padec tlaka premakne tuljavo (1), kar povzroči, da se odpre povezava od A do B, medtem ko tlak, nastavljen na vzmeti (5), se ohranja.

Povratek krmilnega olja iz obeh vzmetnih komor je speljan navzven preko priključka Y.

struktura DB 10 K2-40B

Simbol

Obvestilo

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.

3. Izdelki brez podplate ob odhodu iz tovarne, če jih potrebujete, naročite posebej.

4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.

5. Zahtevana hrapavost površine, povezane z ventilom, hrapavost površine je 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
