Tlačni reliefni ventil DBD

Peking Huade Hydraulic Industrial Group je priznano državno podjetje, specializirano za oblikovanje, proizvodnjo in servis hidravličnih izdelkov in opreme. DBWT Relief Valve lahko nadomesti izdelke, ki jih ponuja Rexroth®. Tovarna je prešla ISO9001, ISO14001 in OH SAS18001. Huade Hydravlic ima dober inšpekcijski sistem za zagotavljanje visoke kakovosti hidravličnih zaklopk. Tovarna deluje več kot 750 kosov napredne proizvodne opreme, uvožene z vsega sveta. Vsak tlačni ventil bo zapakiran v vodoodpornimi plastičnimi vrečkami in standardnimi škatlami, pritrjene pa so z oznakami proti ponarejanju. Hidravlični izdelki Huade® se v vojaški industriji pogosto uporabljajo za spodbujanje modernizacije obrambne opreme.

Parameter izdelka tlačnega razbremenitvenega ventila DBD

Funkcija izdelka in uporaba tlačnega reliefnega ventila DBD

Značilnosti:

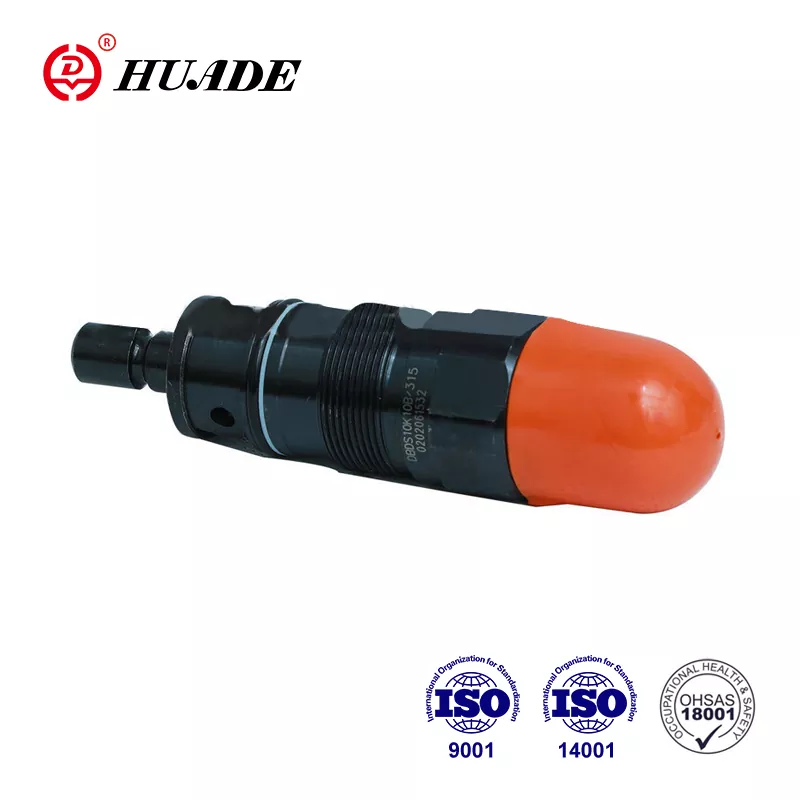

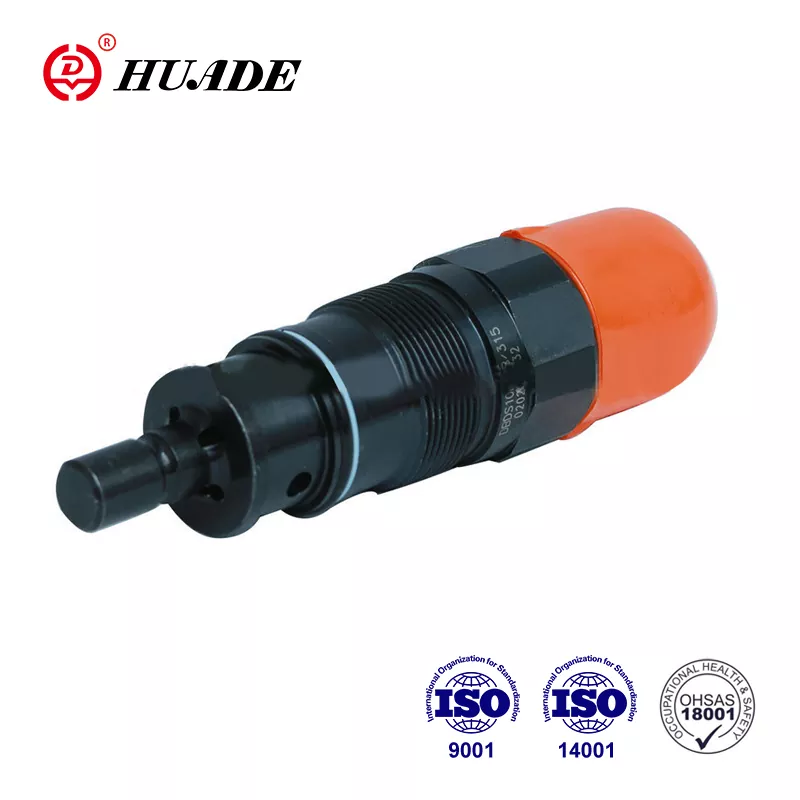

▶ kot kartuški ventil

▶ Za navojne povezave

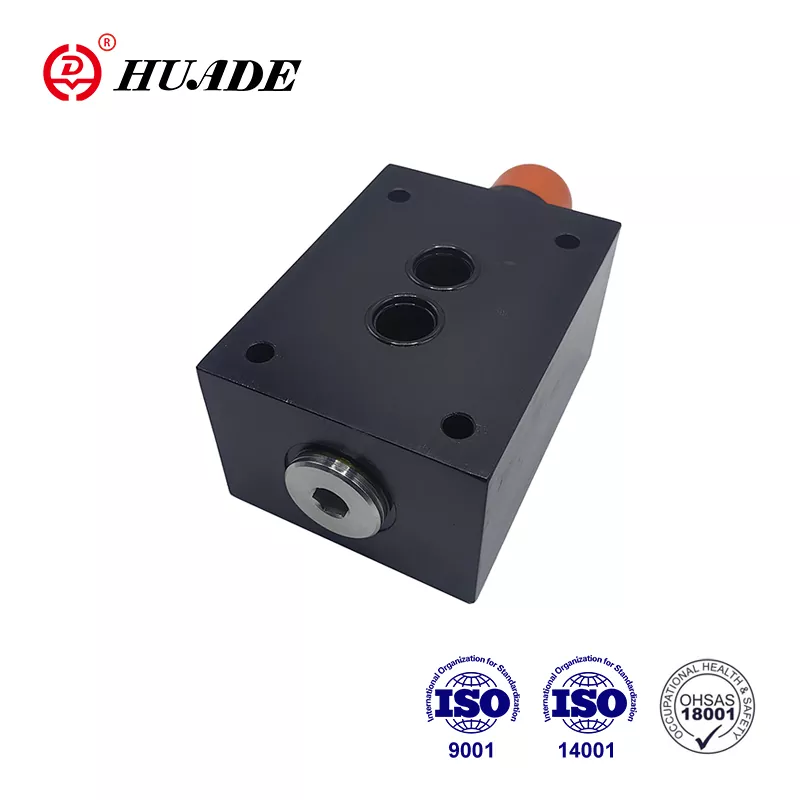

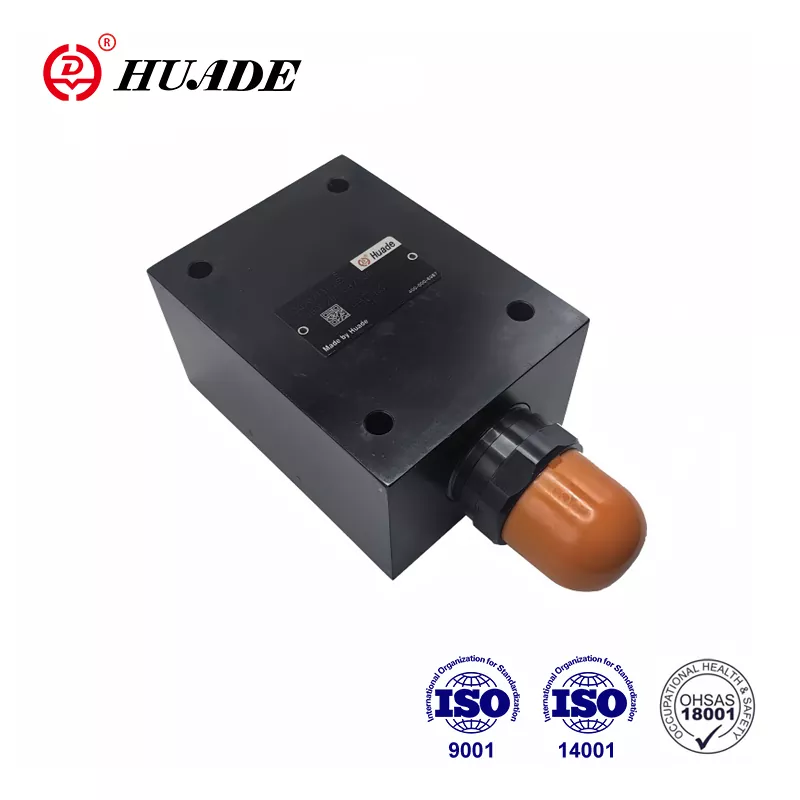

▶ Za pritrditev podloge

▶ 3 Elementi nastavitve tlaka, neobvezni:

· Rotacijski gumb

· .Hex. Vijak z glavo z zaščitnim pokrovčkom

· Zaklepni vrtljivi gumb z lestvico

Vloga:

Funkcije, odsek in simboli tlačnega reliefnega ventila DBD

DBD tlačni ventili so neposredno upravljani ventili poppet.

Uporabljajo se za omejitev tlaka v hidravličnem sistemu.

Ventili so v glavnem sestavljeni iz rokava (1), vzmeti (2), poppeta z dušenjem tuljave (4) (tlačne stopnje 2,5 do 40 mPa) ali kroglice (4) (tlačna stopnja 63 MPa) in nastavitvenega elementa (3). Nastavitev sistemskega tlaka je neskončno spremenljiva prek nastavitvenega elementa (3). Vzmet (2) potisne poppet (4) na sedež. P kanal je povezan s sistemom. Tlak, prisoten v sistemu, se uporablja na območju Poppet (ali kroglice).

Če se tlak v kanalu P dvigne nad ventilom, nastavljeno na vzmet (2), se poppet (4) odpre proti vzmet (2). Zdaj tlačna tekočina tvorijo kanal P v kanal T. Potok poppeta (4) je omejen s pin.in, da ohranimo dobre nastavitve tlaka v celotnem območju tlaka, da je tlačni razpon razdeljen na 7 tlačnih stopenj. Ena tlačna stopnja ustreza določenemu vzmetu za največji delovni tlak, ki ga je mogoče nastaviti.

Struktura in simboli tlačnega razbremenitvenega ventila DBD

Simboli DBD

Obvestilo

1. Tekočina je treba filtrirati. Minimalna finost filtra je 20 ㎛.

2. Rezervoar se mora zatesniti in na vhodu v zrak mora biti nameščen zračni filter.

3. Proizvodi brez podplate, ko zapuščajo tovarno, če jih potrebujejo, naročite posebej.

4. Pritrdilni vijaki morajo biti visoka stopnja intenzivnosti (razred 10.9). Izberite in uporabite, jih v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezana z ventilom, je potrebna hrapavost površine 0,8.

6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
