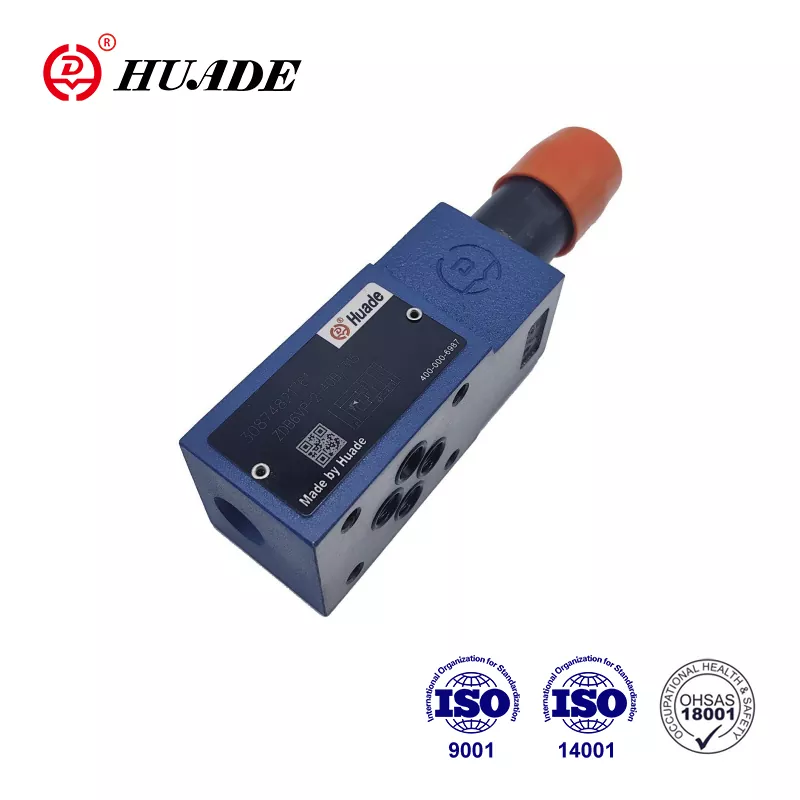

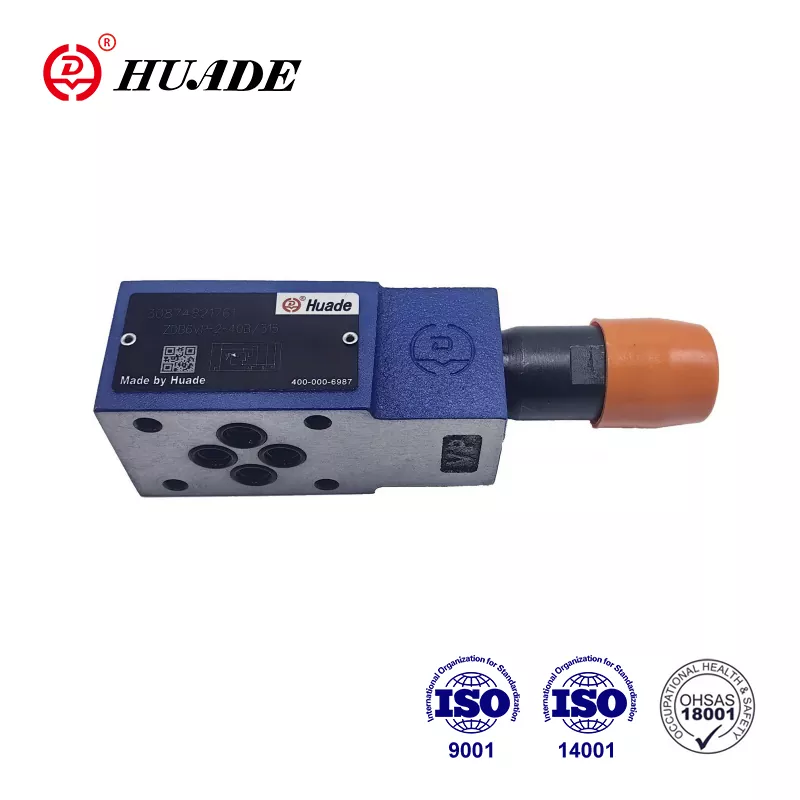

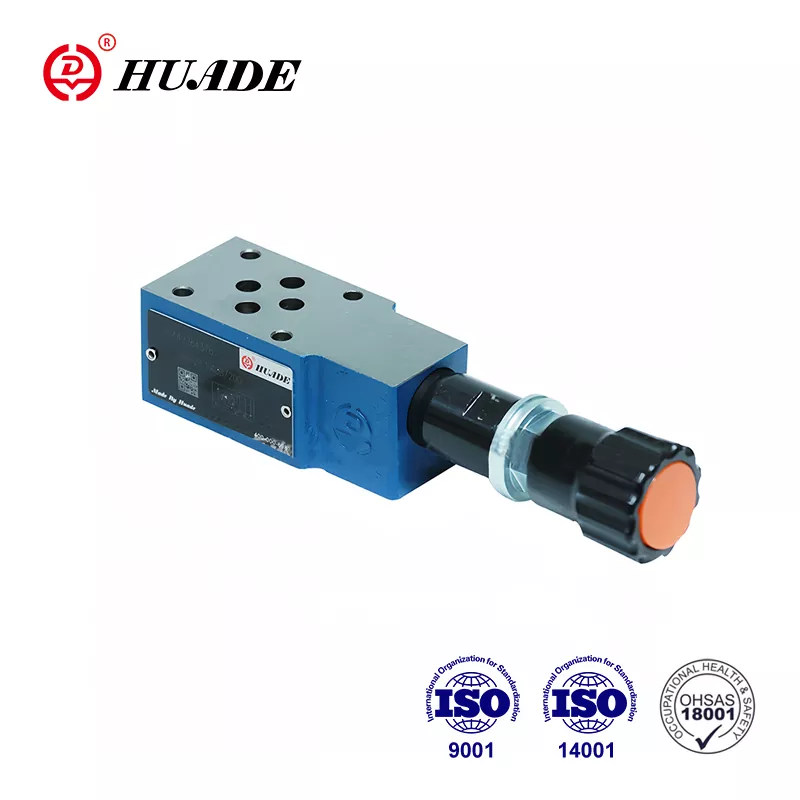

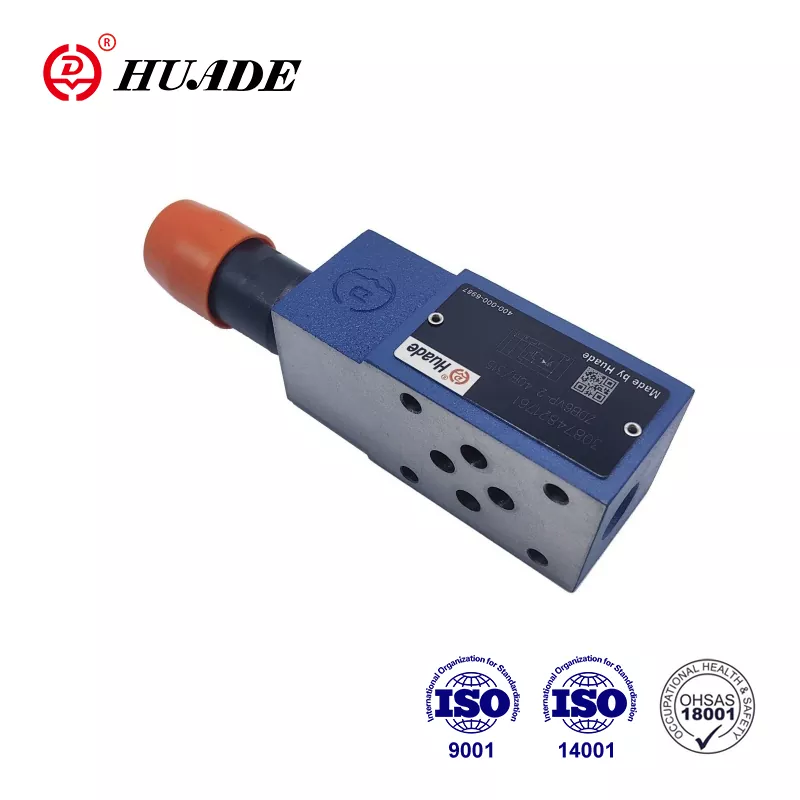

Tlačni varnostni ventil Z2DB 6

Od svoje ustanovitve leta 1979 je podjetje Huade Hydraulic zdaj zraslo v znaten obseg proizvodnje. Tlačni varnostni ventil Z2DB 6 ima relativno nižjo ceno v primerjavi z drugimi mednarodno priznanimi blagovnimi znamkami. Tovarna posveča več pozornosti praktičnosti in stroškovni učinkovitosti. Za cenejše izdelke tovarna črpa iz domačih virov. Hkrati je za zagotavljanje kakovosti uvedel več kot 750 naprednih proizvodnih naprav z vsega sveta. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. V primerjavi z drugimi podobnimi hidravličnimi ventili so razbremenilni ventili Huade® tehnološko naprednejši in bolj trpežni v tej industriji. Zaradi zanesljive kakovosti in stabilnega delovanja se pogosto uporabljajo v vojaški industriji.

Parameter izdelka za varnostni ventil Z2DB 6

Lastnosti izdelka in uporaba razbremenilnega ventila Z2DB 6

Lastnosti:

▶ Ventil s sendvič ploščo

▶ 4 tlačna območja

▶ 5 možnosti vezja

▶ Z eno ali dvema kartušama za razbremenitev tlaka

▶ 4 nastavitveni elementi.

· Vrtljivi gumb

·Tuček s šesterokotnikom in zaščitno kapico

·Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

· Vrtljivi gumb z možnostjo zaklepanja

Uporaba:

Glavna funkcija razbremenilnega ventila Z2DB 6 je omejevanje tlaka v hidravličnem sistemu.

Razdelek in simboli tlačnega varnostnega ventila ZDB 6

Varnostni ventili tipa ZDB in Z2DB so pilotno vodeni in imajo sendvič ploščo.

V bistvu so sestavljeni iz ohišja (7), skupaj z enim ali dvema vložkoma varnostnega ventila.

Sistemski tlak se nastavi s pomočjo nastavitvenega elementa (4).

V mirovanju je ventil zaprt. Tlak v odprtini A deluje na tuljavo (1). Istočasno prehaja tlak skozi odprtino (2) na vzmetno obremenjeno stran tuljave (1) in preko odprtine (3) na krmilno loputo (6). Če tlak v odprtini A naraste nad vrednost, nastavljeno na vzmeti (5), se odpre krmilna loputa (6). Tekočina lahko zdaj teče iz vzmetno obremenjene strani tuljave (1), odprtine (3) in kanala (8) v odprtino T. Posledični padec tlaka nato premakne tuljavo (1), kar povzroči, da odpre povezavo A do T, medtem ko tlak, nastavljen na vzmeti (5), se ohranja.

Pilotno olje iz dveh vzmetnih komor se vrne navzven v rezervoar preko odprtine T.

Simbol Z2DB 6

Obvestilo

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.

3. Izdelki brez podplate ob odhodu iz tovarne, če jih potrebujete, naročite posebej.

4. Vijaki za pritrjevanje ventilov morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.

5. Zahtevana hrapavost površine, povezane z ventilom, je 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
