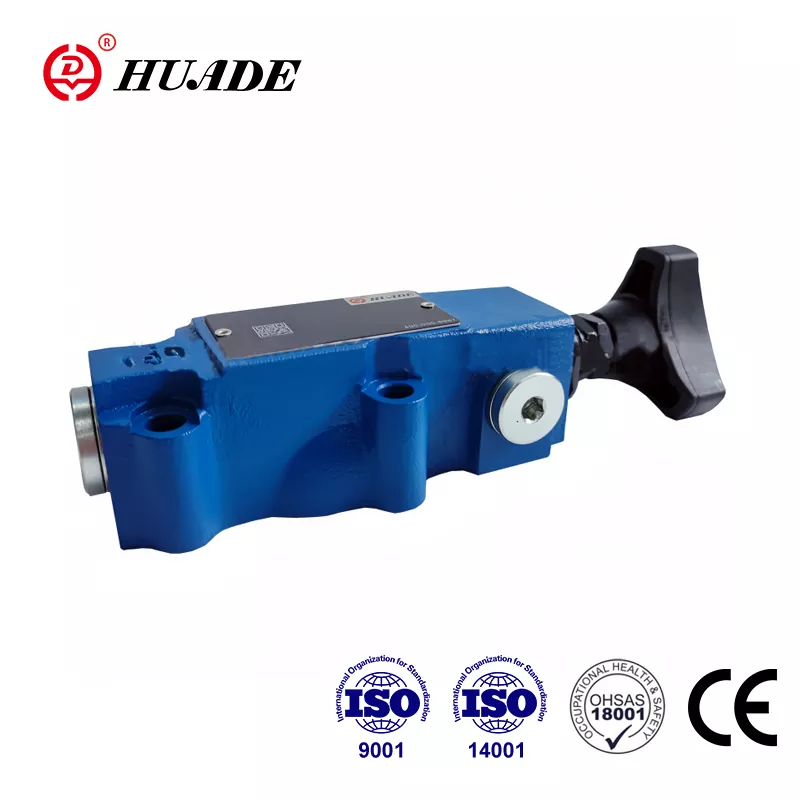

Beijing Huade Hydraulic Industrial Group je znano podjetje v državni lasti, specializirano za načrtovanje, proizvodnjo in servisiranje hidravličnih izdelkov in opreme. Razbremenilni ventil DBWT lahko nadomesti izdelke, ki jih ponuja Rexroth®. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Huade Hydraulic ima dober inšpekcijski sistem za zagotavljanje visoke kakovosti hidravličnih ventilov. Tovarna upravlja z več kot 750 kosi napredne proizvodne opreme, uvožene z vsega sveta. Vsak tlačni ventil bo zapakiran v nepremočljive plastične vrečke in standardne kartone z oznakami proti ponarejanju. Hidravlični izdelki Huade® se pogosto uporabljajo v vojaški industriji za spodbujanje posodobitve obrambne opreme.
|
Tehnični podatki |
||
|
Tlačna tekočina |
Mineralno olje (za tesnilo NBR) ali fosfatni ester (za tesnilo FPM) |
|
|
Temperaturno območje（℃） |
-30～+80 |
|
|
Razpon viskoznosti (mm2/s) |
10~800 |
|
|
maks. pretok (L/min) |
3 |
|
|
maks. delovni tlak (MPa) |
31.5 |
|
|
maks. Nastavitveni tlak (MPa) |
do 10. ali 31.5 |
|
|
Povratni pritisk |
DBT (MPa) |
|
|
DBWT (MPa) |
do 10 (AC); do 16 (DC) |
|
|
Pilotni ventil |
glej smerni ventil WE5 |
|
Lastnosti:
▶ daljinski upravljalnik na dolge razdalje
▶ Montaža na ploščo
▶ trije nastavitveni elementi:
▶ Vrtljivi gumb
▶ Hex. vijak z glavo z zaščitno kapico
▶ Vrtljivi gumb s skalo, ki ga je mogoče zakleniti
Uporaba:
Tip DBWT se uporablja za daljinsko upravljanje tlaka sistema in odtoka z aktiviranjem električno vodenega ventila.
Tlačni ventili tipa DBWT z daljinskim upravljanjem so tlačni razbremenilni ventili s krmiljenjem.
Tip DBWT je sestavljen predvsem iz glavnega ventila (1), glavnega tuljave (2), sedeža ventila (3), električno vodenega ventila (5) in nastavitve (6)
Struktura in simboli razbremenilnega ventila DBWT
1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.
2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.
3. Izdelki brez podplate ob odhodu iz tovarne, če jih potrebujete, naročite posebej.
4. Pritrdilni vijaki ventila morajo biti visoke stopnje intenzivnosti (razred 10.9). Prosimo, da jih izberete in uporabite v skladu s parametrom, navedenim v vzorčni knjigi.
5. Zahtevana hrapavost površine, povezane z ventilom, je 0,8.
6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
