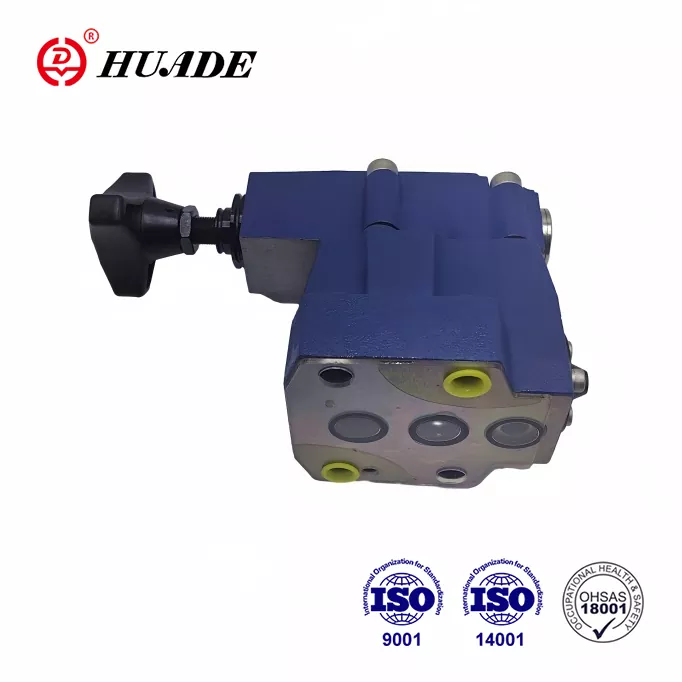

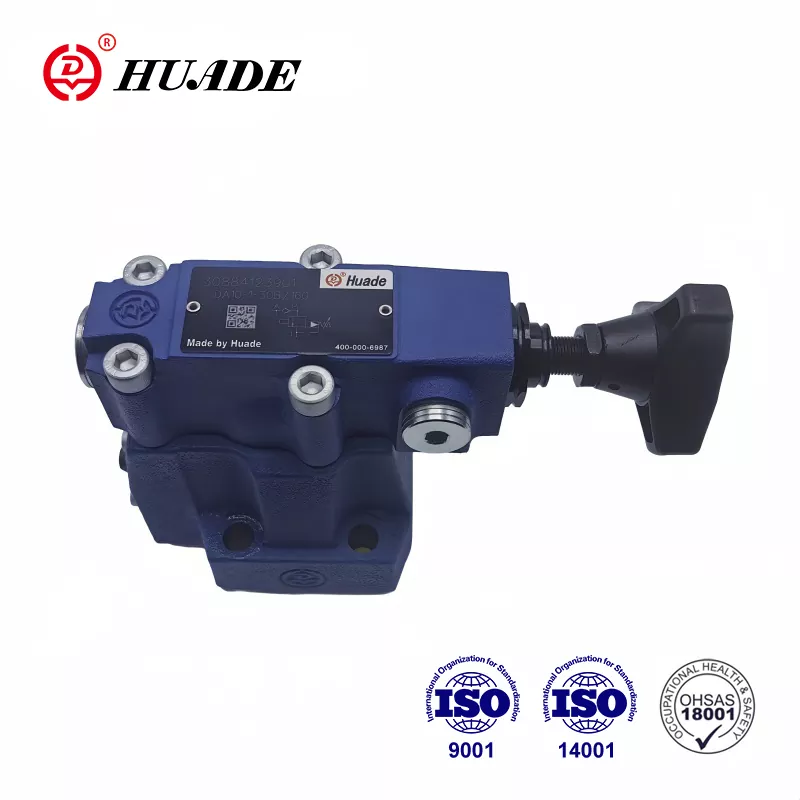

Tlačni zaporni ventil DA

Kot vodilna blagovna znamka v kitajski hidravlični industriji so hidravlični tlačni ventili Huade® naklonjeni trgu zaradi njihove kakovosti, ki je primerljiva z blagovnimi znamkami prvega razreda z bolj dostopnimi cenami. Huade® tlačni razbremenilni ventil DA lahko zaradi dveh dolgoročnih sodelovanj nadomesti serijske izdelke, ki jih ponuja Rexroth. Vse podružnice podjetja so opravile tri glavne nacionalne sistemske certifikate, in sicer ISO9001, ISO14001 in OH SAS18001. Huade Hydraulic je predstavil več kot 750 napredne opreme z vsega sveta. Ima tudi dober nadzorni sistem, ki zagotavlja vrhunsko delovanje vsakega tlačnega ventila.

Parameter izdelka tlačnega zapornega ventila DA

Lastnosti izdelka in uporaba tlačnega zapornega ventila DA

Lastnosti:

▶ Za montažo podplošče:

▶ 4 nastavitveni elementi:

● Vrtljivi gumb

● Tulec z notranjim šesterokotnikom in zaščitno kapico

● Vrtljivi gumb s skalo, ki ga je mogoče zakleniti

● Vrtljivi gumb s skalo

▶ 3 stopnje tlaka

▶ Elektromagnetno aktivirano razbremenitev preko vgrajenega smernega ventila

Funkcija, del in simboli tlačnega zapornega ventila DA

Ventili za regulacijo tlaka tipa DA so tlačni zaporni ventili s krmiljenjem. Uporabljajo se za preklop pretoka črpalke na netlačni obvod, takoj ko je dosežen obremenitveni tlak akumulatorja. Nadaljnje uporabe ventila so v sistemih z visoko in nizkotlačnimi črpalkami. V tem primeru se nizkotlačna črpalka preklopi na netlačni obvod takoj, ko je dosežen nastavljeni visok tlak.

Tlačni zaporni ventili DA so v bistvu sestavljeni iz glavnega ventila z glavnim sklopom tuljave, pilotnega ventila z elementom za nastavitev tlaka in povratnega ventila. Pri ventilih velikosti 10 je povratni ventil vgrajen v glavni ventil. Pri ventilih velikosti 25 in 32 je protipovratni ventil vgrajen v ločeno ploščo, nameščeno pod glavnim ventilom.

Tlačni zaporni ventil tipa DA

Preusmeritev pretoka črpalke iz P v A ali P v T.

Črpalka dovaja pretok preko povratnega ventila (1) v hidravlični sistem (P do A). Tlak v odprtini A deluje preko krmilnega voda (3) na krmilni kolut (4). Istočasno prehaja tlak v odprtini P preko odprtin (5) in (7) na vzmetno obremenjeno stran glavnega tuljave (6) in lopute (8) v pilotnem ventilu (2). Takoj, ko je dosežen nastavljen izklopni tlak v hidravličnem sistemu, se loputa (8) dvigne proti vzmeti (9). Tlačna tekočina zdaj teče skozi odprtine (5) in (7) v vzmetno komoro (11). Od

tukaj se tekočina vrne v rezervoar bodisi interno preko krmilnega voda v tipu ventila DA...30B/... ali zunaj preko krmilnega voda v tipu ventila DA.30B/..Y... Zaradi odprtin (5) in (7) je zdaj prisoten padec tlaka na glavnem kolutu (6). Glavni tuljav (6) se zdaj dvigne s svojega sedeža in odpre povezavo od P do T. Protipovratni ventil (1) zdaj dozira povezavo od A do P. Poklopec (8) zdaj drži odprt zaradi sistemskega tlaka preko pilota tuljava (4).

Preusmeritev pretoka črpalke iz P v Tor P v A.

Površina krmilne tuljave (4) je za 17 % večja od efektivne površine lopute (8). Učinkovita sila na vodilni kolut (4) je torej za 17% večja od efektivne sile na loputo (8). Ko tlak aktuatorja pade glede na izklopni tlak ventila, ki ustreza diferenčnemu tlaku vklopa, vzmet (9) potisne loputo (8) na njen sedež. Tlak se nato ustvari na vzmetno obremenjeni strani glavnega tuljave (6). V povezavi z vzmetjo (10) to zapre glavno tuljavo (6) in izolira povezavo od P do T. Pretok črpalke ponovno teče skozi protipovratni ventil (1) v hidravlični sistem (P do A).

struktura DA10...30B

Simboli DA...30B
