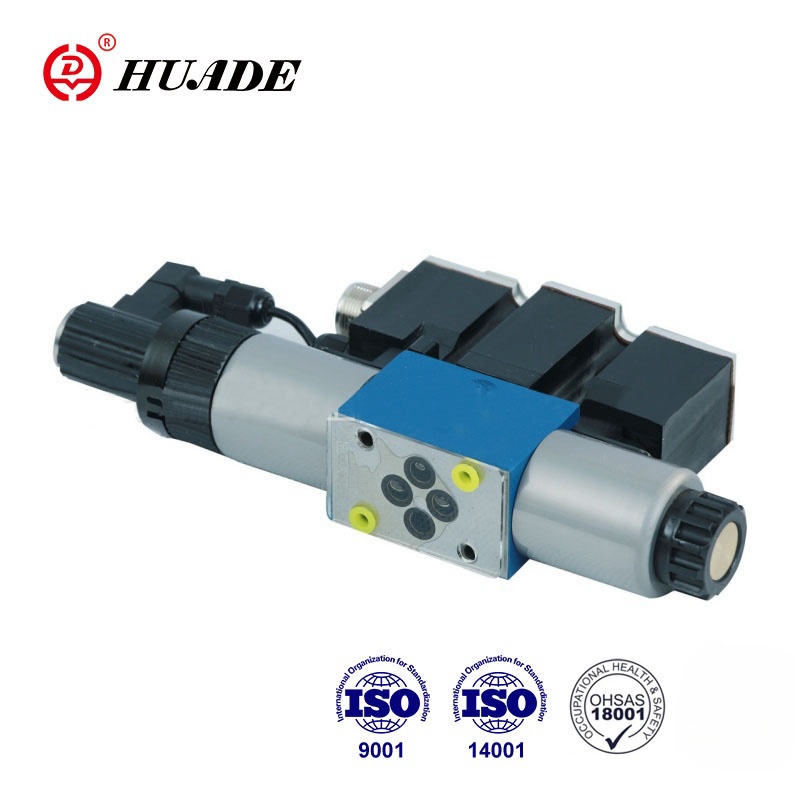

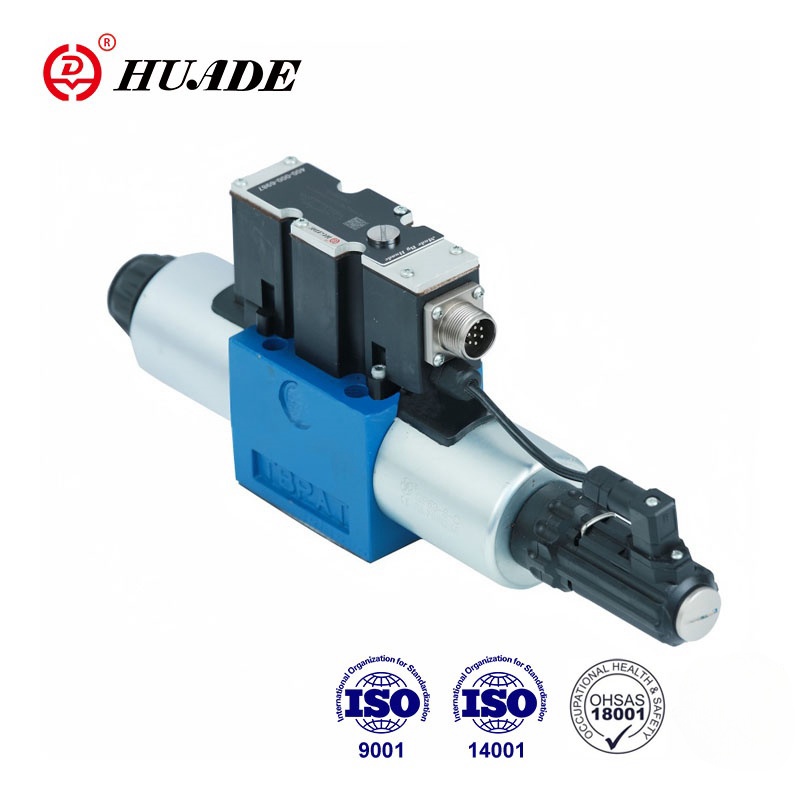

Ta ventil 4Wree-2x je proporcionalni usmerjeni ventil, ki deluje z neposrednim delovanjem, ki ga upravlja proporcionalni magnetni malenoid za nadzor pretoka in smeri pretoka hidravlične tekočine. Nadzor elektromagneta je mogoče doseči z vgrajenim ojačevalnikom. Učinkovitost izdelka je združljiva z Rexrothovo serijo 4wree-2x.
| Hidravlična | |||
| Velikost | 6 | 10 | |
| Delovni tlak | Pristanišča A 、 P 、 b | 31.5 | 31.5 |
| Pristanišče t | 21 | 21 | |
| Nominalni pretok Qvnom pri △ P = 1MPA (L/min) | 8、16、32 | 25、50、75 | |
| Max. dovoljen tok (L/min) | 80 | 180 | |
| Stopnja kontaminacije (μm) | ≤20 (priporočite 10) | ||
| Histereza (%) | ≤0.1 | ||
| Razpon za preobrat (%) | ≤0.05 | ||
| Občutljivost odziva (%) | ≤0.05 | ||
| Tlačna tekočina | Mineralna olja, fosfatni ester | ||
| Območje viskoznosti MM2/s | 20 do 380 | ||
| Območje temperature okolice (℃) | 4wre | -20 do +70 | |
| 4Wree | -20 do +50 | ||
| Teža (kg) | 4wre | 2.2 | 6.3 |
| 4Wree | 2.4 | 6.5 | |
| Električna (integrirana elektronika) | |||
| Velikost | 6 | 10 | |
| Vrsta oskrbe | DC | DC | |
| Nominalna napetost (v) | 24 | ||
| Nominalni tok magnetnega (a) | 2.5 | ||
| Upornost magnetne tuljave (ω) | Odpornost tuljave pri 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dajatev | 100% | ||
| TEMPERATURA MAX.COIL (℃) | do 150 | ||
| Izolacija na DIN40050 | IP65 | ||
| Tehnični podatki pridruženega ojačevalnika | |||
| Pripadajoči ojačevalnik | 4wre | HD-VT-VRPA2 -.- 1x/ | HD-VT-VRPA2 -.- 1x/ |
| 4Wree | HD-VT-4Wree6-2x | HD-VT-4Wree10-2x | |
| Napajalna napetost | Nominalna napetost VDC | 24 | |
| Nižja omejitvena vrednost v | 19.4 | ||
| Vrednost zgornje omejitve V | 35 | ||
| Ojačevalna moč | IMAX A. | <2 | |
| Impulzni tok a | 3 | ||
Značilnosti:
▶ Neposredno nadzorovan proporcionalni usmerjevalni ventil za nadzor smeri in velikosti toka
▶ Za pritrditev podloge
▶ Povratne informacije o električnem položaju
▶ Vzmetno usmerjena kontrolna tuljava
▶ Vnesite 4Wree, integrirana elektronika ventila z vmesnikom A1 ali F1
▶ Actiation je s sorazmernimi magnetnimi
▶ ventil in elektronski nadzor iz enega vira
Vloga:
Proporcionalni ventil 4wree-2x se lahko uporablja na različnih področjih, kot so obdelovalna orodja, lahka industrija, metalurgija, rudarjenje, vesoljsko itd.
4/2 in 4/3 sorazmerni usmerjevalni ventili so neposredno nadzorovani komponente zasnove pritrditve podplate.
Upravljajo jih s proporcionalnimi magnetnimi solenoidi z osrednjo nitjo in odstranljivo tuljavo. Solenoide poljubno nadzorujejo integrirana krmilna elektronika.
Funkcionalni opis:
S solenoidi (5 in 6), dekonorziran, se v osrednjem položaju drži stiskalnice (3 in 4) v osrednjem položaju (3 in 4)
Neposredno delovanje kontrolne tuljave (2) z energijo enega od sorazmernih solenoidov, npr. Nadzor magnetne "B" (6)
→ Premik kontrolne tuljave (2) na levo sorazmerno z električnim vhodnim signalom
→ Povezava od P do A in B do T prek odprtine, kot so preseki s progresivnimi značilnostmi pretoka
Odstranjevanje elektromagnetnega (6)
→ Kontrolna tuljava (2) se vrne v centralni položaj prek kompresijske vzmeti (3)
HD-4Wree ... A-2x
V deergiziranem stanju se tuljava (2) drži v mehanskem sredinskem položaju s povratnimi vzmeti magnetnih vrst. To se za simbol tuljave "v" ne nanaša na položaj hidravličnega središča! Ko je zaprto vezje zaprtega zanke električnega ventila zaprto, je tuljava nameščena v položaju hidravličnega središča.
Oblikovanje:
Ventil je v bistvu sestavljen iz:
• Ohišje (1) z obrazom Mountinq
• Kontrolna tuljava (2) s kompresijskimi vzmeti (3 in 4)
• Solenoidi (5 in 6) z osrednjo nitjo
• Pretvornik položaja (7)
• Izbirna integrirana krmilna elektronika (8)
• Mehanska nastavitev ničelne točke (9) je dostopna prek PG 13.5 in električna ničelna točka je dostopna prek PG 7 (10) (tip 4wree)
Simbol sorazmernega usmerjenega ventila 4wree-2x
