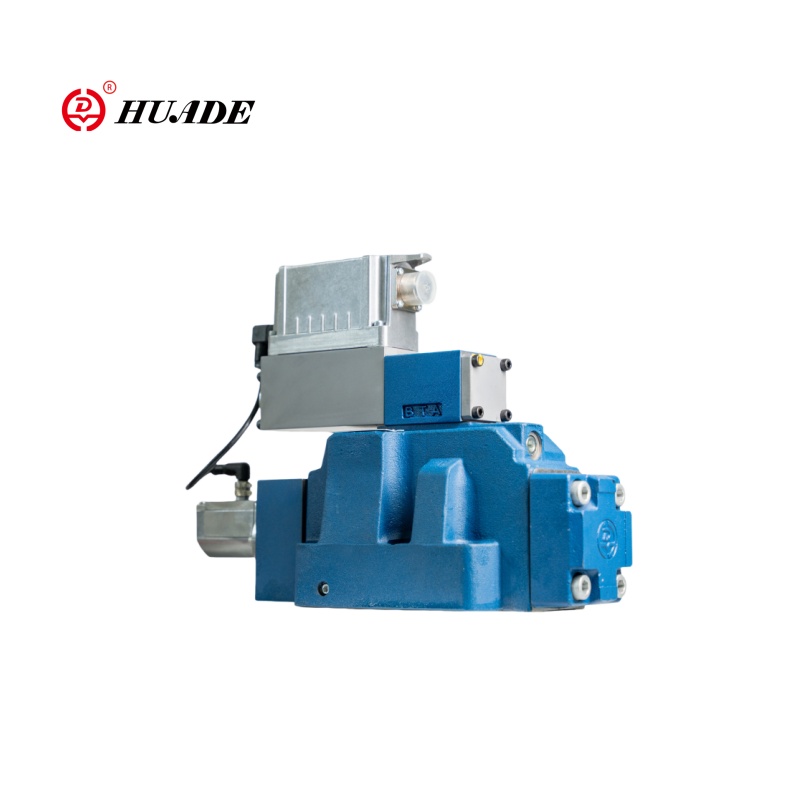

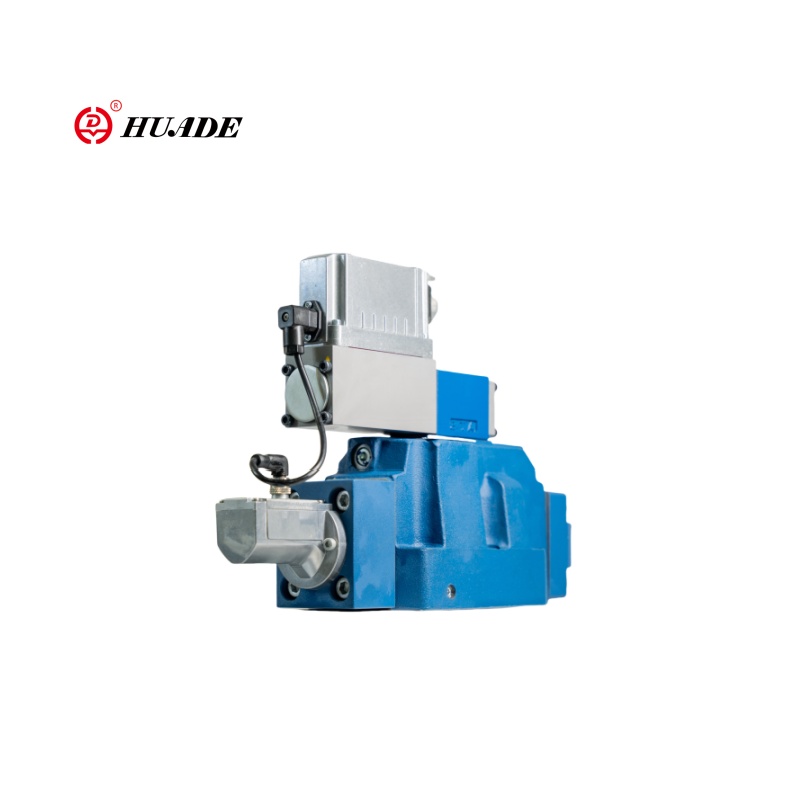

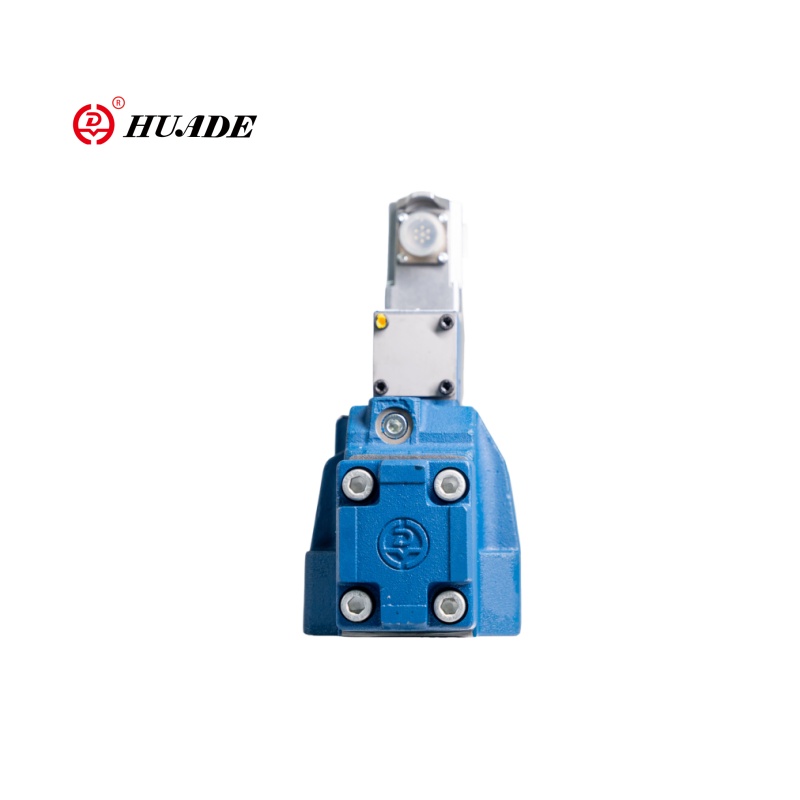

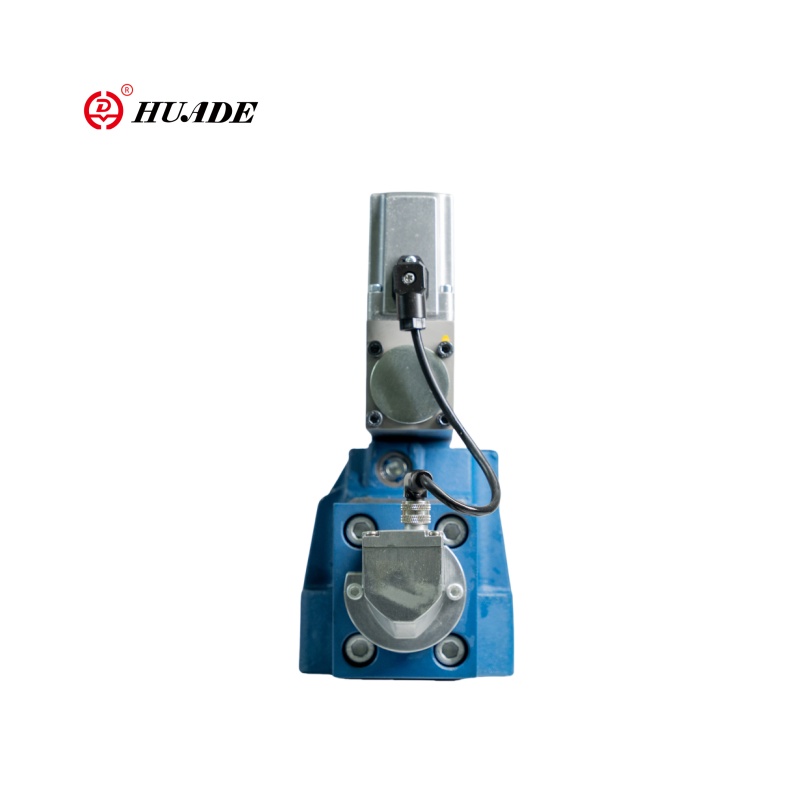

Proporcionalni usmerjevalni ventil 4wrle-4x

Huadejev proporcionalni usmerjeni ventil 4wrle-4x je elektro-hidravlični proporcionalni usmerjevalni ventil (s povratnimi informacijami položaja OBE). Nadzorna metoda je sorazmerna malenoidna + krmiljenje zaprtega položaja ventila (povratne informacije LVDT). Huade's Valve 4wrle-4X telesa, tehnologija tesnjenja in zmogljivost magneta so blizu ravni rexroth, vendar je trajnost v ekstremnih delovnih pogojih (kot so visokofrekvenčne vibracije, dolgoročno neprekinjeno delovanje) lahko nekoliko drugačna. Huadeova cena izdelka je običajno 20% -30% nižja od Rexroth, z znatno uspešnostjo stroškov. Dobavna veriga je lokalizirana, cikel dostave je kratek, odziv na prodaj pa je hiter.

Parameter izdelka proporcionalnega usmerjenega ventila 4wrle-4x

Funkcija izdelka in uporaba proporcionalnega usmerjenega ventila 4wrle-4x

Značilnosti:

▪ Zanesljivo - preizkušeno in robustno oblikovanje

▪ Visokokakovostna -nadzorna tuljava in rokav pilotskega krmilnega ventila

▪ Krmilna tuljava pilotnega krmilnega ventila je v položaju "neuspeh", ko je enota izklopljena

▪ Krmilna tuljava glavnega ventila je v vzmetno usmerjenem centralnem položaju in/ali v položaju za odmik

▪ Prilagodljiv - primeren za položaj, hitrost in nadzor tlaka

▪ Natančna - Občutljivost z visoko odzivo in malo histereze

Vloga:

Proporcionalni usmerjevalni ventil 4wrle-4x je primeren za hidravlične krmilne sisteme z visokimi zahtevami za dinamično zmogljivost, natančnost in zanesljivost, zlasti v situacijah, v katerih so potrebni hiter odziv in povratne informacije zaprte zanke. Huade's 4wrle-4x proporcionalni ventil se pogosto uporablja pri industrijski avtomatizaciji, obdelovalnih napravah in predelavi, strojih za oblikovanje in vbrizgavanja in strojih za izpraznitev, opremo za testiranje in simulacijo, inženirski stroji itd.

Podrobnosti o proizvodnji sorazmernega usmerjenega ventila 4wrle-4x

Funkcija, razdelek

Ventil tipa 4wrle je pilotski usmerjeni krmilni ventil z električnimi povratnimi informacijami in integrirano elektroniko (OBE).

Sestava ventila:

1.Pilot ventil z jedro ventila in strukturo ventila (1)

2.MAIN VENTIL Z CENTERSKIM VISOM IN POGOJI POGOJI (2)

3. Vgrajen ojačevalnik (3)

Delovanje:

Ko je integrirana elektronika (OBE) izklopljena ali neaktivna, se v položaju "" neuspeh "vzmetno upravlja krmilni kolut pilotnega krmilnega ventila. Kontrolna tuljava glavnega ventila je v osrednjem položaju, osredotočeni na vzmet.

Integrirana elektronika (OBE) primerja določeno ukazno vrednost z dejansko vrednostjo položaja glavne krmilne tuljave ventila. V primeru odstopanj nadzora se bo aktiviral kontrolni magnetni magnetni magnetni magnetni malenoid. Zaradi spremenjene magnetne sile se pilotna kontrolna tuljava prilagodi

pomlad.

Tok, ki se aktivira s kontrolnimi prerezi, vodi do nastavitve glavne kontrolne tuljave. Presek udarca/krmiljenja glavne kontrolne tuljave je sorazmerno reguliran z ukazno vrednostjo.

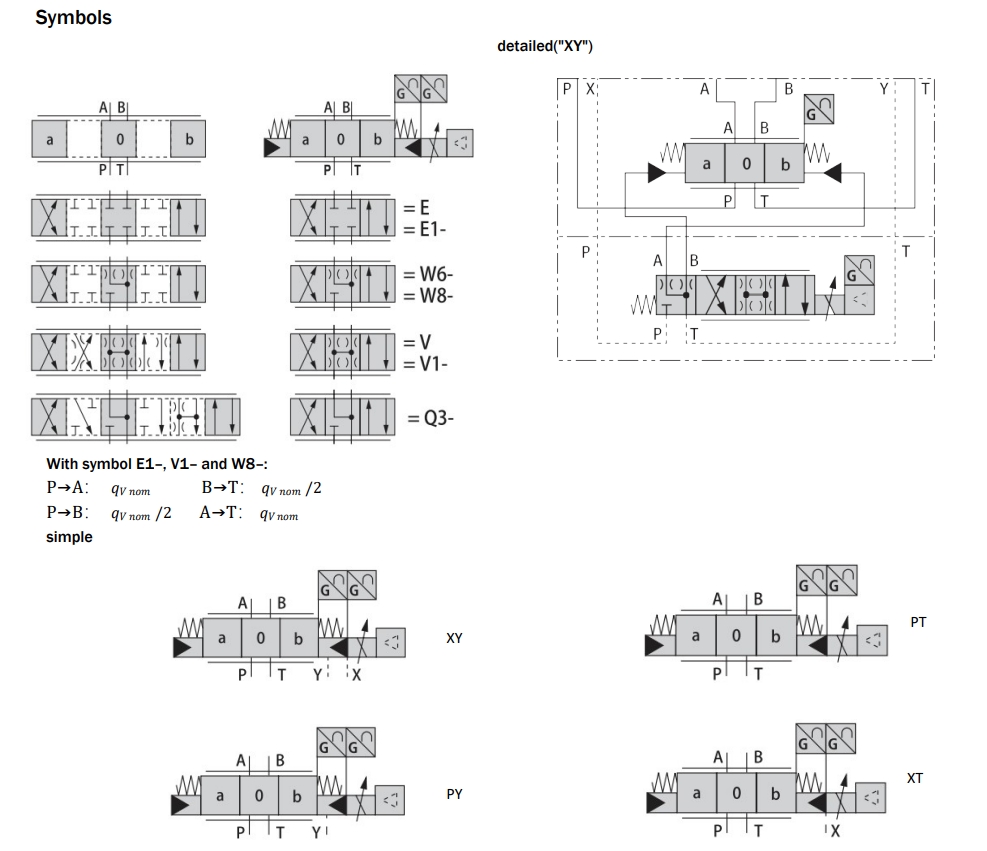

Pilotna oskrba olja v pilotnem krmilnem ventilu je notranja prek vrat P ali zunanja prek vrat X. Povratne informacije so lahko notranje prek vrat T ali zunanje prek vrat Y v rezervoar.

Nadzor magnetnega zaklopa

V primeru naslednjih napak se krmilni magnetni solenoidi razdelijo z integrirano elektroniko (OBE), pilotsko kontrolno tuljavo je nastavljeno na svoj "neuspešni" položaj in raztovori pilotne oljne komore glavnega ventila. Glavni nadzor ventila, ki ga upravlja vzmet, se bo premaknil v osrednji položaj.
