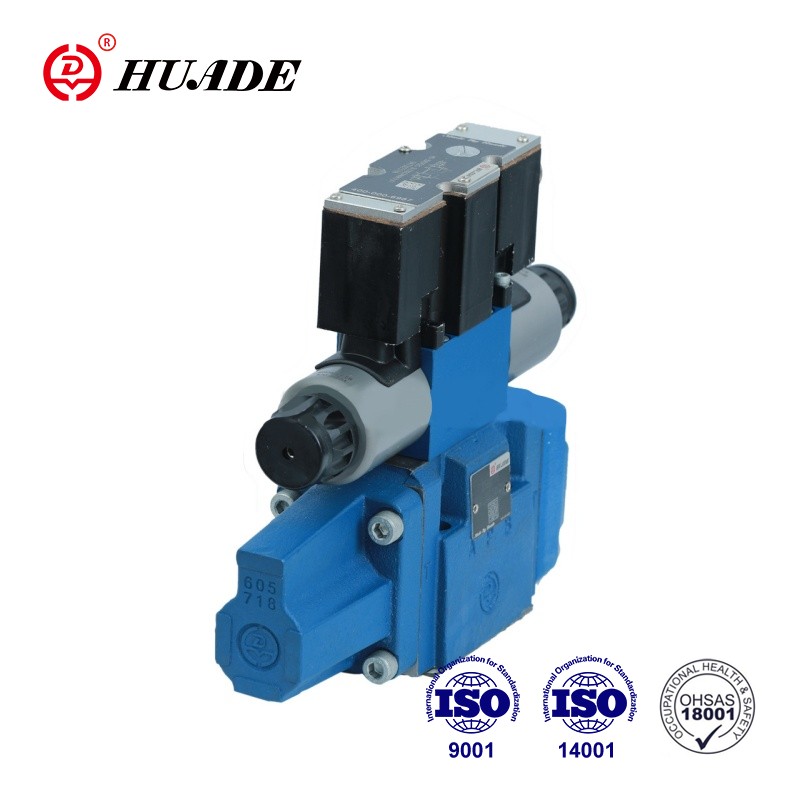

Ventili tipa HD-4WRZE so pilotno vodeni 4-potni ventili, ki se aktivirajo preko proporcionalnih solenoidov, nadzorujejo smer in hitrost pretoka. Ta proporcionalni smerni ventil ima visoko stroškovno učinkovitost. Tovarna je opremljena z napredno proizvodno opremo z vsega sveta in ima stroge postopke testiranja, ki zagotavljajo stabilno delovanje vsakega proporcionalnega ventila.
| Hidravlični | |||||
| Nazivna velikost | 10 | 16 | 25 | 32 | |
| Delovni tlak | zunanji dovod pilotnega olja | 3~10 | |||
| -Pilotni ventil (MPa) | notranji dovod pilotnega olja | 10~31.5 | 10~35 | ||
| -Glavni ventil (MPa) | 31.5 | 35 | |||
| Tlak v povratnem vodu (MPa) | Priključek T (zunanji izpust pilotnega olja) | 31.5 | 25 | 25 | 15 |
| Priključek T (vmesni izpust pilotnega olja) | 3 | ||||
| Vrata Y | 3 | ||||
| Volumen pilotnega olja (cm3) za gibanje tuljave 0~100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Pretok krmilnega olja na vratih X in Y (L/min) za stopničasto obliko vhodnega signala 0~100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Pretok skozi glavni ventil (l/min) | 170 | 460 | 870 | 1600 | |
| Histereza % | ≤6 | ||||
| Tlačna tekočina | Mineralno olje1 po DIN 51 524 | ||||
| Temperaturno območje tlačne tekočine (℃) | -20~80 | ||||
| Razpon viskoznosti (mm2/s) | 20~380 | ||||
| Namestitev | neobvezno, po možnosti vodoravno | ||||
| Teža za različico WRZ... (za WRZE"dodatno 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Električni | |||
| Vrsta ventila | SEP | VREJE | |
| Vrsta napetosti | DC | ||
| Maks. tok (A) | 1.5 | 2.5 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20 ℃ | 4.8 | 2 |
| Max.topla vrednost | 7.2 | 3 | |
| Zaščita | IP65 | ||
| Temperatura tuljave (℃) | do 150 | ||
| Dajatev % | 100 | ||
| Krmilna elektronika | HD-VT-VSPA2-50-1X/. | integrirana nadzorna elektronika | |
Lastnosti:
▶Pilotno voden proporcionalni smerni ventil
▶Za montažo na ploščo
▶Nadzor smeri in hitrosti pretoka
▶Vzmetno središče krmilne tuljave
▶Ventilska in proporcionalna krmilna elektronika iz enega vira
Uporaba:
Ventili HD-4WRZE se uporabljajo za krmiljenje smeri in pretoka.
Ventil je v osnovi sestavljen iz: pilotnega ventila ①, glavnega tuljave ④, glavnega ventila ⑥ in centrirne vzmeti ③. Ko je solenoid B v izklopljenem stanju, se krmilni valj ② premakne v desno. Oskrba krmilnega olja v pilotni ventil je notranja prek priključka P ali zunanja prek priključka X. Vodilno olje teče skozi pilotni ventil ① v tlačno komoro in premakne glavno vreteno ④ sorazmerno z električnim vhodnim signalom. Povezava od P do A in od B do T poteka prek prečnih prerezov z odprtino s progresivnimi karakteristikami pretoka.
Ko je solenoid A v izklopljenem stanju, se glavna tuljava premakne v levo. Povezava od P do B in od A do T. Odklop solenoida, krmilna tuljava in pilotna tuljava ④ se pomakneta nazaj v svoje središče položajih.
Simbol proporcionalnega smernega ventila 4WRZE-7X
Oskrba pilotnega olja
