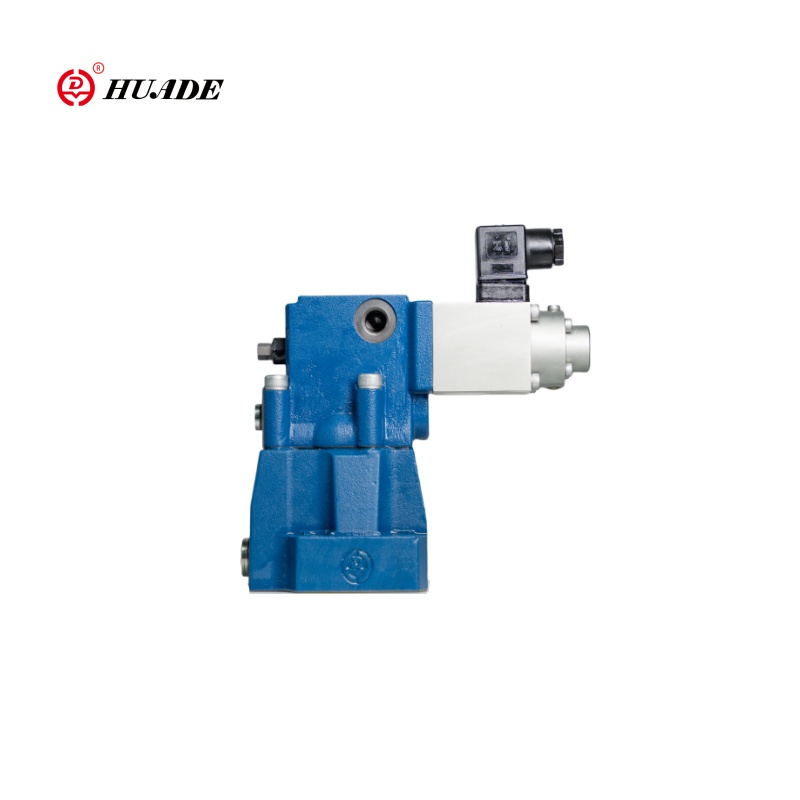

Huadejev pilotski elektromagnetni proporcionalni ventil, ki zmanjšuje tlak, tipa Huade, ima konstrukcijo stožčaste ventila, ki lahko močno zmanjša tlak v določenem vezju na podlagi električnega signala. Poleg tega je ta proporcionalni tlak, ki zmanjšuje ventil DREM, opremljen z napravo za zaščito pred največjim tlakom, s čimer zagotavlja, da je sistem zaščiten pred poškodbami, ki jo povzroča nepričakovani visok tlak.
| Hidravlična | ||
| Max.Setting Tlak (MPA) | pristanišča A in B | 31.5 |
| Pristanišče y | pojdi v rezervoar. Brez tlaka | |
| Max.Setting Tlak, za vrata A (MPA) | Enako kot ocena tlaka | |
| Min.Setting tlak. Za vrata A (MPA) | Biti povezan z "Q". (glej krivulje) | |
| Linearnost (%) | ± 3,5 | |
| Ponovljivost (%) | <± 2 | |
| Histereza | S tresenjem ± 2,5% PMAX. Brez treme ± 4,5% PMAX | |
| Tekočine | Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM) | |
| Obseg viskoznosti (mm2/s) | 2.8 TO380 | |
| Temperaturno območje tekočine (℃) | -20 do +70 | |
| Električna | ||
| Napajalna napetost | DC | |
| Min.Control tok (a) | 0.1 | |
| Max.Control Curce (A) | 0.8 | |
| Upornost tuljave (ω) | Stari ventil pri 20 ℃ je 19,5, max.warm ventil je 28,8 | |
| Dajatev | neprekinjeno | |
| Max.Pogojna temperatura (℃) | 50 | |
| Izolacija do DIN 40 050 | IP65 | |
| Pripadajoči ojačevalnik | Priključek za vtičnik | |
| Električni aplikator | VT_2000: 40 (skupaj zagotovite) | |
Značilnosti:
▶ Izbirno max.Tresure zaščita
▶ Izbirni povratni ventil med A in B
▶ ventil, ki se uporablja za zmanjšanje delovnega tlaka
▶ Za pritrditev podloge
▶ ventil in elektronika iz enega Scurcea
Vloga:
Proporcionalni ventil DREM za zmanjšanje tlaka se pogosto uporablja v več industrijskih sektorjih, kot so naftna industrija, kemična industrija, proizvodnja strojev, vesoljska, obdelovalna naprava in lahka industrija, ladjedelnica in rudarjenje zaradi visoke natančnosti in stabilnosti.
Vrsta ventila DRE in DREM sta pilotski ventili, ki zmanjšajo tlak. Uporabljajo se za zmanjšanje delovnega tlaka.

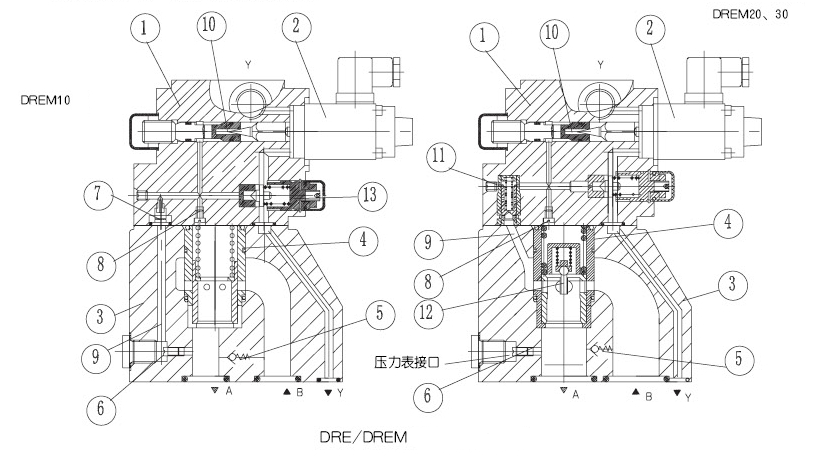

Ventili v osnovi so sestavljeni iz pilotskega ventila (1) s proporcionalnim magnetnim (2) glavnim ventilom (3) z glavnim sklopom tuljave (4), kot tudi izbirnega kontrolnega ventila (5).
Tip Drem.
Da bi zagotovili, da se prekomerni hidravlični pritiski (hidravlična varnost) ne pojavijo zaradi neprepustno visokih kontrolnih tokov pri proporcionalnem elektromagnetnem
Višji tlak v pristanišču A, vzmetni najvišji tlačni ventil, za največjo varnost tlaka, je mogoče po potrebi poljubno namestiti.
OPOMBA: Ko tlačna tekočina pretok iz vrat A do vhoda B prek povratnega ventila (5), vzporedni pretok olja preko Y do rezervoarja vpliva
je upočasnjen z ventilom za plin v pristanišču B (npr. Sorazmerni usmerjevalni ventil). V takšnih okoliščinah tretja smer toka A do y ni primerna za omejitev največjega tlaka v pristanišču A.

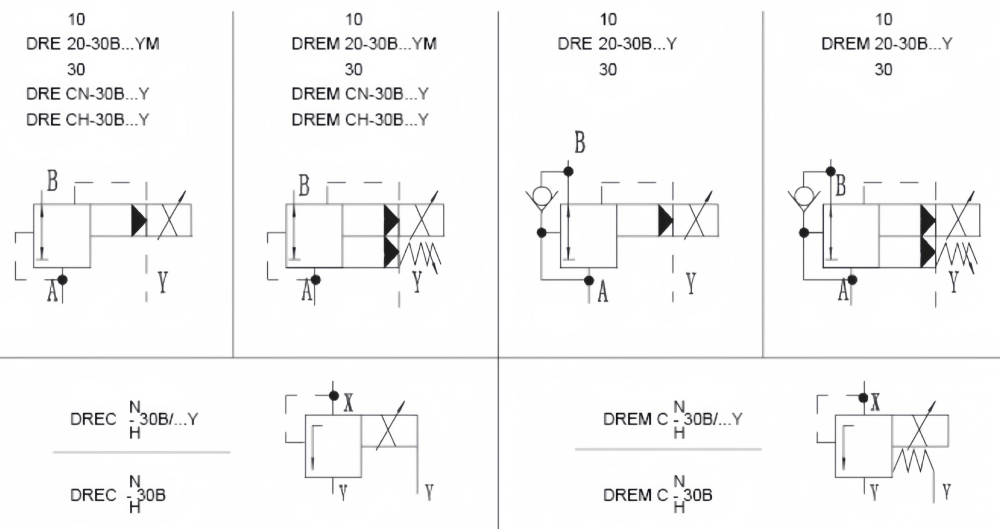

Simboli proporcionalnega tlaka, ki zmanjšuje ventil Drem
