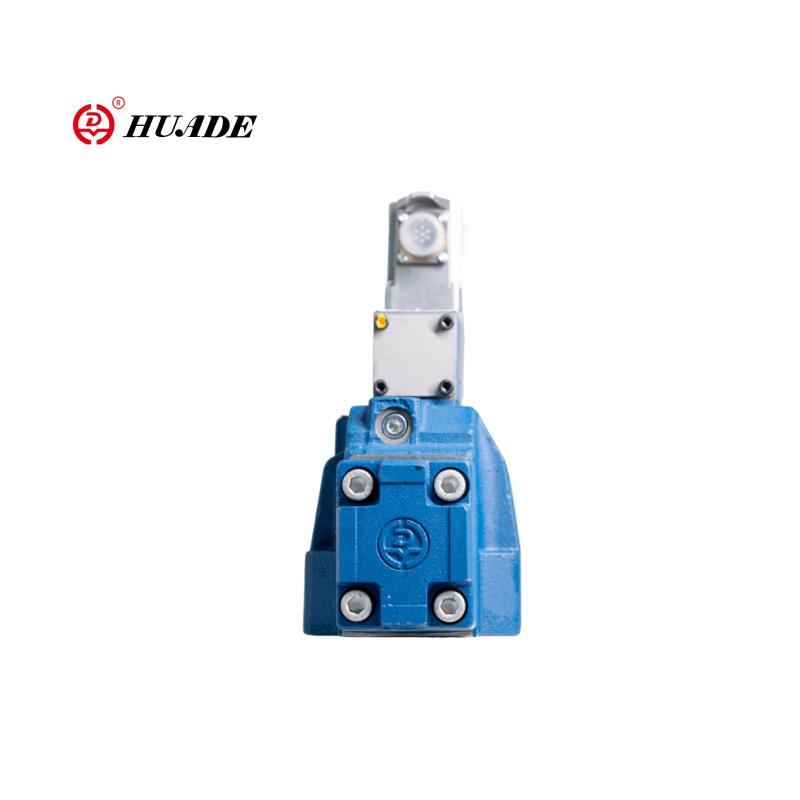

Huadejev proporcionalni reliefni ventil DBE-1x je pilotski reliefni ventil, ki ga poganja proporcionalni magnetni magnetni ventil, ki se uporablja za omejevanje tlaka sistema. Neprestano lahko nastavi sistemski tlak na podlagi električne vhodne vrednosti in s tem doseže natančen nadzor nad tlakom hidravličnega sistema. Ta sorazmerni ventil izpolnjuje zahteve CE, ustreza mednarodnim standardom in je združljiv z Rexrothovimi izdelki.
| Splošno | ||
| Namestitev | neobvezno | |
| Območje temperature shranjevanja (℃) | -20 do +80 | |
| Območje temperature okolice | DBE in ZDBE (℃) | -20 do+70 |
| DBEE in ZDBEE (℃) | -20 do +50 | |
| Teža | DBE in ZDBE (kg) | 2.4 |
| DBEE in ZDBEE (KG) | 2.5 | |
| Hidravlični (merjeno pri ʋ = 46 mm2/s in t = 40 ° C ± 5 ℃ | ||
| Max. delovni tlak | Pristanišča P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Max. Nastavitveni tlak | Tlačna stopnja 5 MPa | 5 |
| Tlačna stopnja 10 MPa | 10 | |
| Tlačna stopnja 20 MPa | 20 | |
| Tlačna stopnja 31,5 MPa | 31.5 | |
| Min. Prilagodljiv tlak na vrednosti signala 0 MPA | Glej značilne krivulje | |
| Povratni tlačni vrata A; z zunanjim pilotnim odtokom olja (y) | ločeno in ob ničelnem tlaku do rezervoarja | |
| Pilotni pretok olja l/min | 0,6O1.2 | |
| Max. tok l/min | 30 | |
| Tlačna tekočina | Mineralno olje (HL, HLP) do DIN 51 524 | |
| Temperaturno območje tlačne tekočine | -20to+80 | |
| Območje viskoznosti MM2/s | 15 do 380 | |
| Električna | 24V DC | |
| Min.control tok (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Upornost magnetne tuljave | Hladna vrednost pri 20 ° C (Ω) | 0.54 |
| Vrednost max.warm (ω) | 7.8 | |
| Dajatev | 100 | |
| Električne povezave | DBE in ZDBE | S komponentnim vtičem na DIN EN 175 301 ~ 803 |
| Priključek za priključek z DIN EN 175 301-803 | ||
| DBEE in ZDBEE | S komponentnim vtičem TOE DLN 43 563-AM6-3 | |
| Pluc-in Connector Toe Din 43 563-BF6-3 | ||
| Zaščita ventila do DIN 40 050 | IP 65 | |
| Nadzor elektronike za DBEE in ZDBEE | Integriran v ventil | |
| Za DBE in ZDBE | ||
| Ojačevalnik v eurocard formatu analog | HD-VT-VSPA1-1-1x/ | |
Značilnosti:
▶ ventil za omejevanje sistemskega tlaka
▶ Izpiranje s proporcionalnimi solenoidi
▶ Za zasnovo pritrditve ali sendvičeve plošče
▶ ventil in krmiljenje elektronike iz enega samega vira
▶ Vrste HD-DBEE in HD-ZDBEE z integrirano krmilno elektroniko
①Low Primer širjenja karakteristične krivulje tlaka ukazne vrednosti
② neodvisno nastavljive rampe navzgor in navzdol
Vloga:
Proporcionalni reliefni ventil DBE-1X se pogosto uporablja v različnih hidravličnih sistemih, ki zahtevajo natančen nadzor tlaka, kot so gradbeni stroji, metalurška oprema, ladjedelnica in druga polja.
Proporcionalni ventili za razbremenitev tlaka, tipi HD-DBE se aktivirajo s proporcionalnim magnetnim malenoidom. Ti ventili se uporabljajo za omejitev sistemskega tlaka. S temi ventili je mogoče strmo prilagoditi sistemski tlak, ki naj bi bil omejen, glede na vrednost električnega ukaza.
Ti ventili so v osnovi sestavljeni iz proporcionalnega magnetnega magneta (1), ohišja (2), kartuše za ventil (3), tuljave (4) in pilotskega poppeta (8). Proporcionalni magnetni magnetni tok sorazmerno pretvori v mehansko silo. Povečanje toka povzroči ustrezen porast magnetne sile. Komora magnetne armature je napolnjena s hidravlično tekočino in je uravnotežena s tlakom. Nastavitev sistemskega tlaka se izvede prek proporcionalnih elektromagnetnih (1) glede na vrednost ukazov. Tlak, ki izhaja iz sistema v pristanišču P, deluje na desni strani tuljave (4). Hkrati sistemski tlak deluje prek kontrolne črte (6), ki je opremljena z odprtino (5) na vzmetni obremenjeni strani tuljave (4). Skozi nadaljnjo udstvo (7) sistemski tlak deluje na pilotski poppet (8) proti sili proporcionalnega elektromagnetnega (1). Ko sistemski tlak doseže vnaprej nastavljeno vrednost, se pilotski poppet (8) dvigne s svojega sedeža. Glede na model lahko pilotno olje zdaj odteka zunaj skozi vrata A (y) ali v notranjost v rezervoar, kar ima za posledico omejitev pritiska na vzmetno obremenjeno stran tuljave (4). Če sistemski tlak še naprej rahlo narašča, potem višji tlak na desni strani tuljave potisne tuljavo v levo v krmilni položaj p do T. Pri minimalnem krmilnem toku -se nastavi na ukazno vrednost nič -minimalnega nastavljivega tlaka.
Struktura proporcionalnega tlačnega reliefnega ventila DBE-1X
Simbol sorazmernega ventila za razbremenitev tlaka DBE-1X
