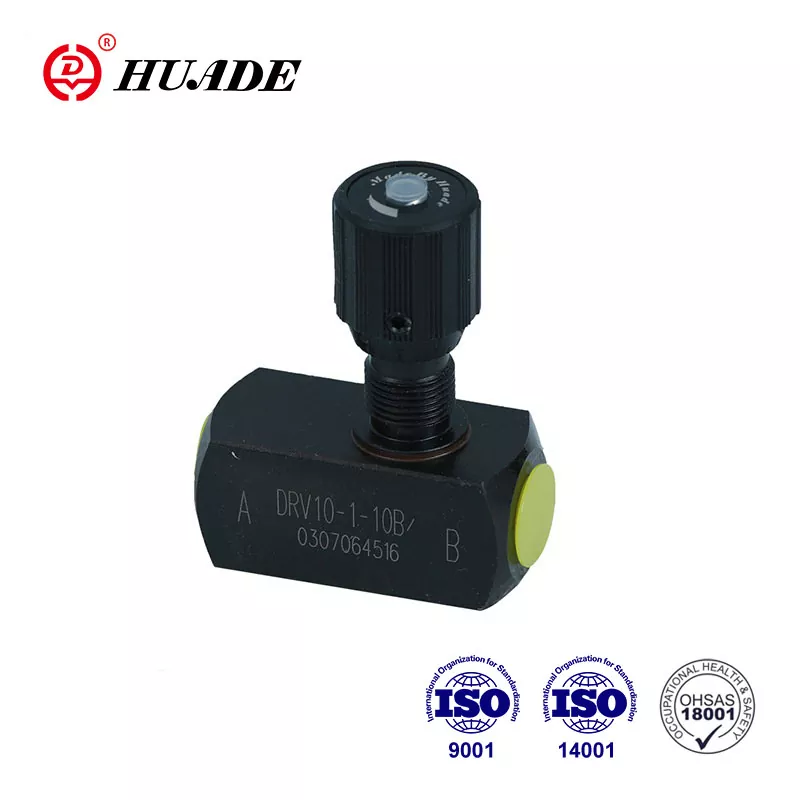

Kontrolni ventil za plin DRV

Ventili tipa DRV so dušilni/povratni ventil. Ta ventil ima preprosto strukturo in se pogosto uporablja. Zahvaljujoč dvema dolgoročnima sodelovanjema z Rexrothom se hidravlični dušilni ventili Huade® lahko kosajo s kakovostjo podobnih izdelkov mednarodnih blagovnih znamk. So cenovno ugodna alternativa tem blagovnim znamkam prvega reda. Huade® je znana blagovna znamka na Kitajskem.

Parameter izdelka povratnega ventila za plin DRV

Material	Jeklo	Medenina	Nerjaveče jeklo
Maks. dovoljeni delovni tlak (MPa)	do 35	do 15	do 35
Tlak poka povratnega ventila (tip DRV)	0,05 (po potrebi so na voljo tlaki razpok)
Tekočina	Mineralno olje ali fosfatni ester
Temperaturno območje tekočine (℃)	-30 do +80
Razpon viskoznosti (mm²/s)	10 do 800
Položaj namestitve	izbirno

Lastnosti izdelka in uporaba povratnega ventila za plin DRV

Lastnosti:

▶ Navojna povezava

▶ Montaža na ploščo

Uporaba:

Dušilne/povratne lopute tipa DRV služijo za nastavitev točnega pretoka olja v eni smeri in omogočajo prost povratni tok v nasprotni smeri.

Razdelek in simbol povratnega ventila za plin DRV

Dušilna/povratna loputa DRV je v osnovi sestavljena iz ohišja (1), nastavitvenega gumba (2) z zaklepno napravo (3). Z vrtenjem nastavitvenega gumba (2) v levo vreteno (4) z dušilnim zatičem (5) poveča pretok (6) na maksimum. Z obračanjem nastavitvenega gumba (2) v desno vreteno (4) z dušilnim zatičem (5) zmanjša pretok (6), dokler ni popolnoma zaprt brez puščanja. Za ponavljajočo nastavitev je na zgornjem koncu vretena (4) na voljo barvna lestvica (7). Območje barvnega trikotnika (8), ki prikazuje, kako daleč je ventil odprt (večji kot je barvni trikotnik, večja je odprtina) . Nastavitev pretoka se zaklene z zaklepom (3).

Zgradba povratnega ventila za plin DRV

Simbol povratnega ventila za plin DRV
