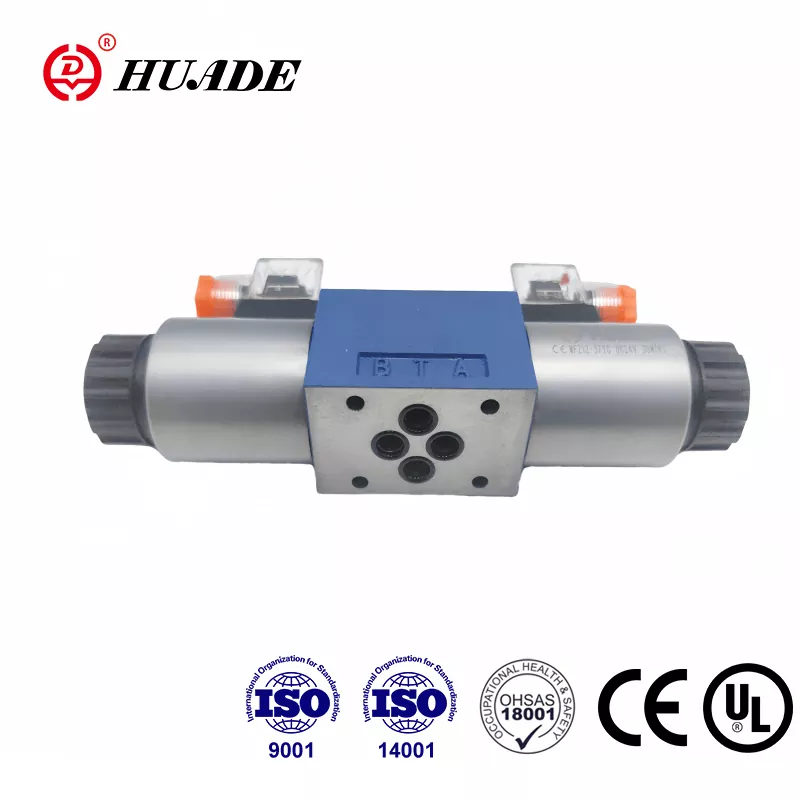

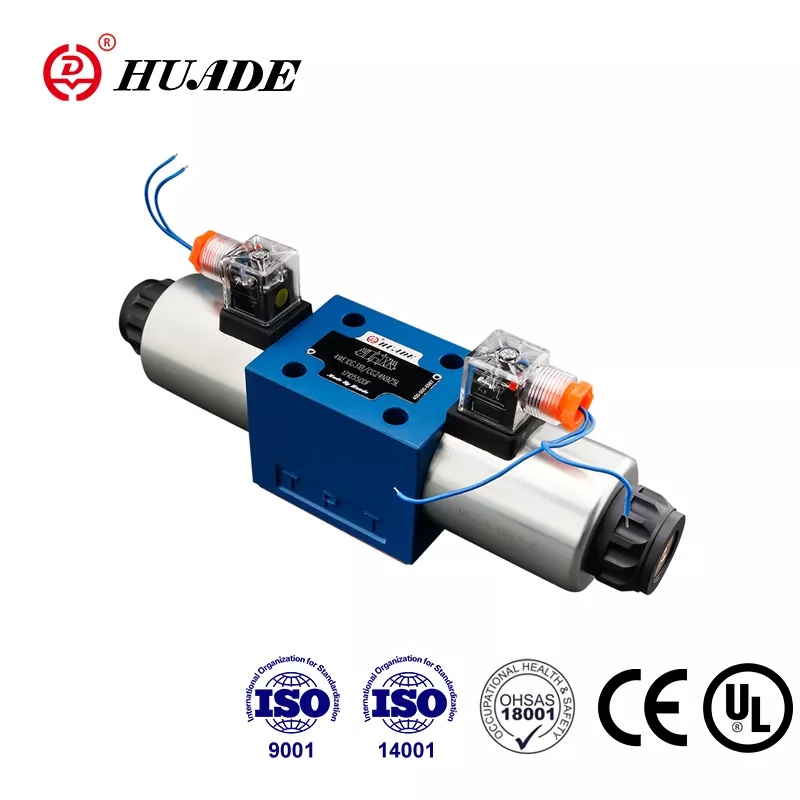

Usmerjevalni ventil 4WE 10 D za Rexroth

Beijing Huade Hydraulic je bil ustanovljen leta 1979, zdaj pa se je razvil v veliko skupino podjetij v državni lasti, specializirano za načrtovanje, proizvodnjo in servisiranje hidravličnih ventilov in opreme. Huade® smerni vijačni ventil tipa 4WE 10 D je cenovno ugodna alternativa istemu modelu, ki ga ponuja Rexroth. Serija elektromagnetnih smernih ventilov ima certifikate CE in UL. Ventili bodo pakirani v standardne kartone z nalepkami proti ponarejanju. Tovarna je opravila sistemske certifikate vodenja kakovosti, ravnanja z okoljem ter upravljanja zdravja in varnosti pri delu. Hidravlični usmerjevalni ventili Huade® se pogosto uporabljajo v hidravličnem sistemu ladijskih krmilnih mehanizmov, sistemu vrtljivih žerjavov in hidravličnem sistemu propelerjev z nastavljivim korakom, Huade ima v pomorski industriji veliko skupino strank.

Parameter izdelka smernega regulacijskega ventila 4WE 10 D za Rexroth

Značilnost izdelka smernega regulacijskega ventila 4WE 10 D za Rexroth

Lastnosti:

▶ Neposredno elektromagnetno krmiljen smerni ventil kot standardna izvedba

▶ Solenoidi z mokrimi zatiči DC ali AC z odstranljivimi tuljavami

▶ Popoln obris

▶ Tuljave lahko zamenjate brez odpiranja tlačno tesne komore

▶ Izbira centralnih ali individualnih električnih priključkov

▶ Izbirna ročna nastavitev

▶ Dolga življenjska doba

▶ Vzorec za priključitev na Din 24 340 oblika A, ISO 4401 in CETOP - RP 121H

Uporaba:

4WE 10 D je elektromagnetno voden potovalni ventil. Nadzoruje začetek, zaustavitev in smer tekočine.

Funkcije, del potovalnega regulacijskega ventila 4WE 10 D za Rexroth

Usmerjevalni ventili so v osnovi sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljave (3) in ene ali dveh povratnih vzmeti (4). V mirovanju krmilni kolut (3) držijo v osrednjem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen pri impulznih kolutih). Krmilno tuljavo (3) upravljajo elektromagneti z mokrimi zatiči (2). Sila solenoida (2) deluje na krmilni tuljav (3) in ga premakne iz mirovanja v želeni končni položaj. To omogoča prost pretok od P do A in B do T ali P do B in A do T.

Pri izklopu elektromagneta (2) se krmilni valj (3) s povratno vzmetjo (4) vrne v začetni položaj.

Izbirna ročna preklop (5) omogoča premikanje krmilne tuljave (3), ne da bi bili solenoidi pod napetostjo.

Strukturni diagram serije WE 10 30B

Obvestilo o smernem regulacijskem ventilu 4WE 10

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu zraka mora biti nameščen zračni filter

3. Izdelki brez plošče, ko zapustijo tovarno, če jih potrebujete, naročite posebej.

4. Vijake za pritrditev ventila morate izbrati in uporabiti v skladu s parametrom, navedenim v vzorčni knjigi

5. Hrapavost površine, povezane z ventilom, mora biti 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
