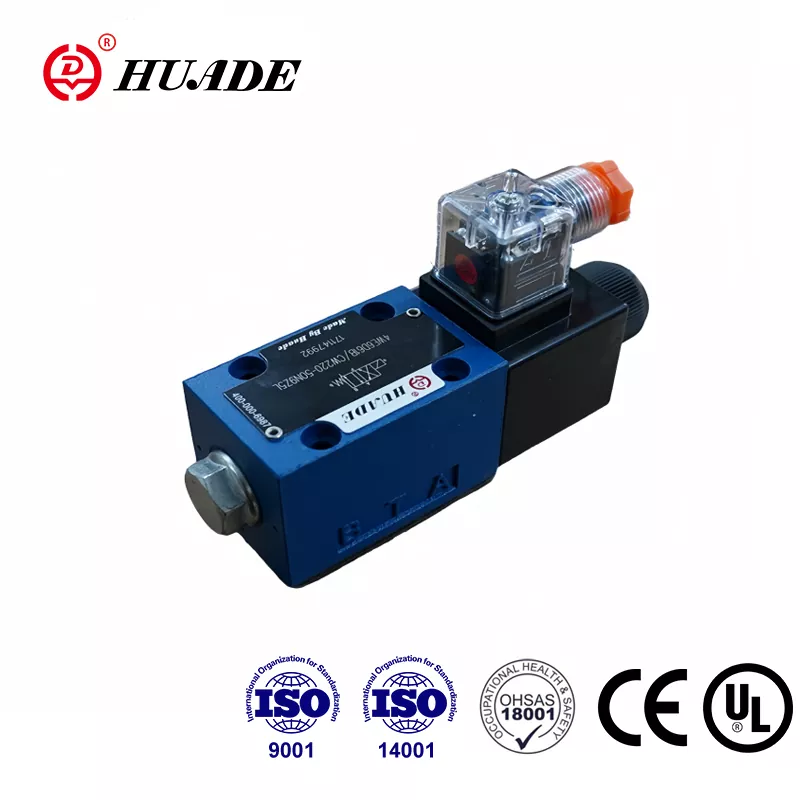

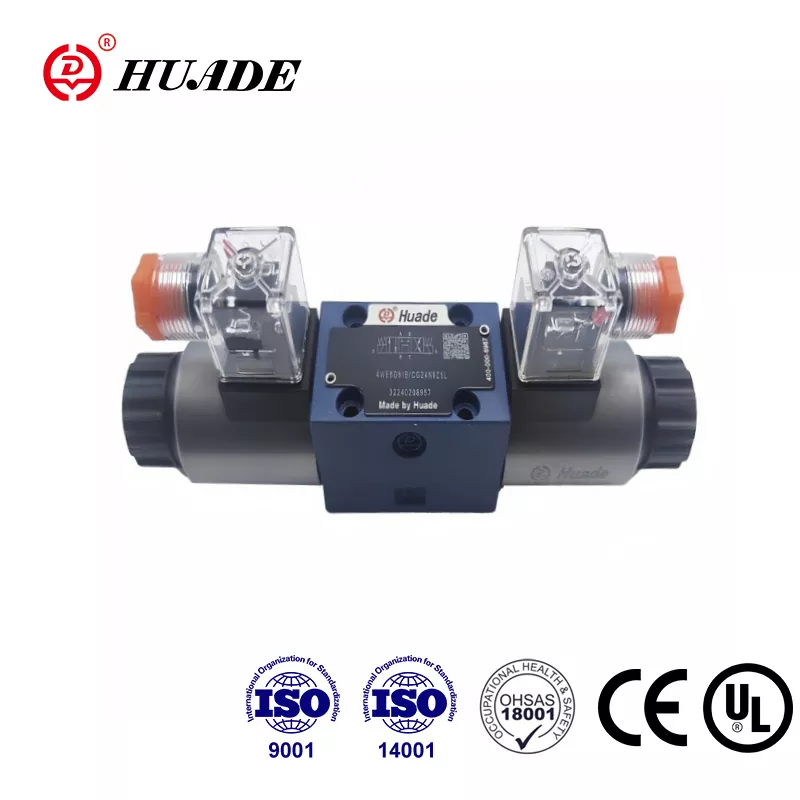

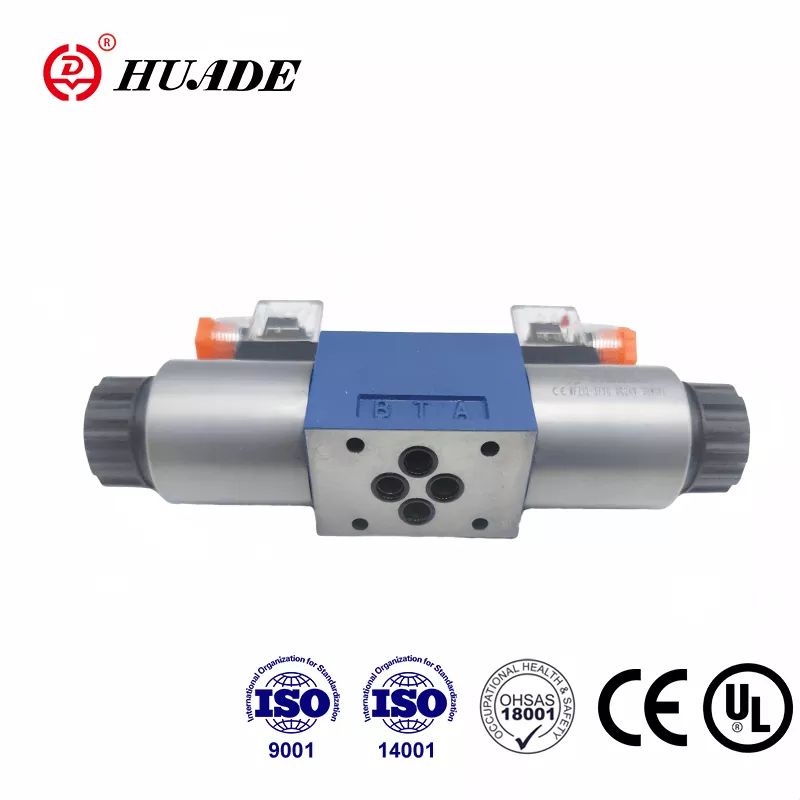

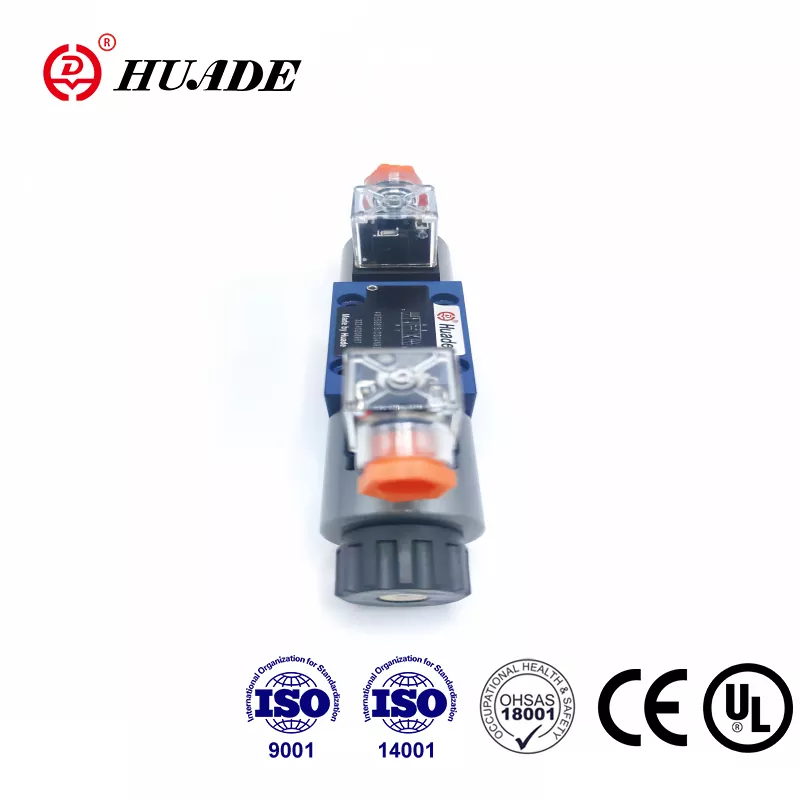

Beijing Huade Hydraulic Industrial Group je priznano državno podjetje, specializirano za načrtovanje, proizvodnjo in servisiranje hidravličnih ventilov in opreme. Huade® 4WE 6 J magnetni smerni ventil lahko nadomesti isti model, ki ga ponuja Rexroth zaradi dvakratnega dolgoročnega sodelovanja z Rexrothom od leta 1979. Elektromagnetni smerni ventil serije WE 6 je opravil CE certifikat. Huade daje velik poudarek kakovosti, da zagotovi, da ima vsak smerni ventil vrhunsko delovanje. Sistem vodenja raziskav in razvoja ter proizvodnje ustreza standardom ISO9001, ISO14001 in ISO45001. Hidravlični ventili Huade® se pogosto uporabljajo v vojaški industriji in na drugih področjih na Kitajskem zaradi stabilnega delovanja. Je zanesljiva nacionalna znamka na Kitajskem.
|
Hidravlični |
|||
|
Maks. delovni tlak Priključki A,B,P (Mpa) |
do 35,0 |
||
|
Vrata T (㎫) |
21(-);16(～) |
||
|
s simboloma A in B je treba priključek T uporabiti kot odtočni priključek |
|||
|
Maks. pretok (L/min) |
80 (-); 60 (～) |
||
|
Tlačna tekočina |
Mineralna olja ali fosfatni ester |
||
|
Razpon viskoznosti (mm2/s) |
2,8~500 |
||
|
Temperaturno območje tlačne tekočine （℃） |
-30～+80 |
||
|
Stopnja kontaminacije |
Najvišja dovoljena stopnja kontaminacije hidravlične tekočine po NAS 1638 class9. |
||
|
Električni |
|||
|
Vrsta napetosti |
DC |
AC 50/60Hz |
|
|
Razpoložljive napetosti (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Poraba energije (W) |
30 |
||
|
Zadrževalna moč (VA) |
- |
50 |
|
|
Vklopna moč (VA) |
- |
220 |
|
|
Dolžnost |
neprekinjeno |
||
|
Čas preklopa na IS0 6403 |
VKLOP (ms) |
25 do 45 |
10 do 20 |
|
IZKLOP (ms) |
10 do 25 |
15 do 40 |
|
|
Zaščita po DIN |
IP 65 |
||
|
Preklopna frekvenca (cikli/h) |
do 15000 |
do 7200 |
|
|
Pri električnih povezavah zaščitni vodnik (PE) |
|||
Lastnosti:
▶ Visokozmogljiva različica usmerjenega vijačnega ventila z neposrednim elektromagnetnim pogonom
▶ Solenoidi z mokrimi zatiči DC ali AC z odstranljivo tuljavo
▶ Ročna preglasitev, opcija
▶ Tuljavo elektromagneta je mogoče zavrteti za 90°
▶ Pri menjavi tuljave ni treba odpreti tlačno tesne komore
▶ Električni priključki kot posamezni ali centralni priključki
▶ Vzorec priključkov na Din 24 340 oblika A, ISO 4401 in CETOP - RP 121H
Uporaba:
Elektromagnetni usmerjevalni ventili tipa 4WE 6 J nadzorujejo zagon, zaustavitev in smer tekočine.
V bistvu so smerni regulacijski ventili 4WE 6 sestavljeni iz ohišja (1), enega ali dveh solenoidov (2), krmilnega tuljave (3) in ene ali dveh povratnih vzmeti (4). V breznapetostnem stanju je krmilni kolut (3) v nevtralnem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen impulznih tuljav). Krmilni kolut (3) se aktivira preko solenoidov z mokrimi zatiči (2). . Sila solenoidov (2) deluje prek bata (5) na krmilni kolut (3) in ga potisne iz nevtralnega položaja v želeni končni položaj. To omogoča prost pretok od P do A in B do T ali P do B in A do T.
Ko je solenoid (2) brez napetosti, se krmilni kolut (3) vrne v nevtralni položaj s pomočjo povratnih vzmeti (4).
Izbirna ročna preglasitev (6) omogoča premikanje krmilne tuljave (3) brez vklopa solenoida.
Strukturni diagram serije WE 6 61B
