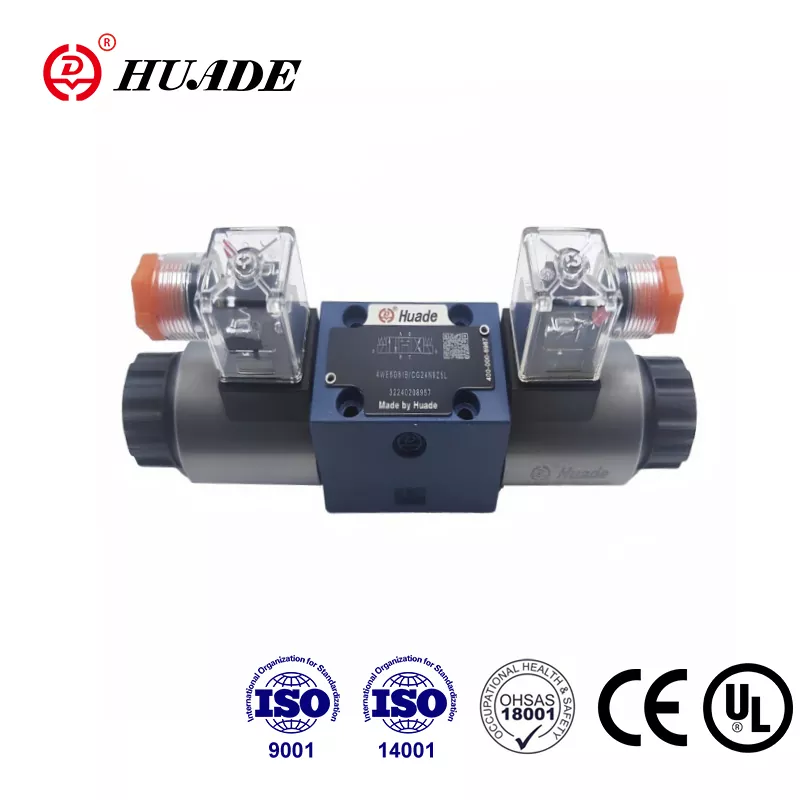

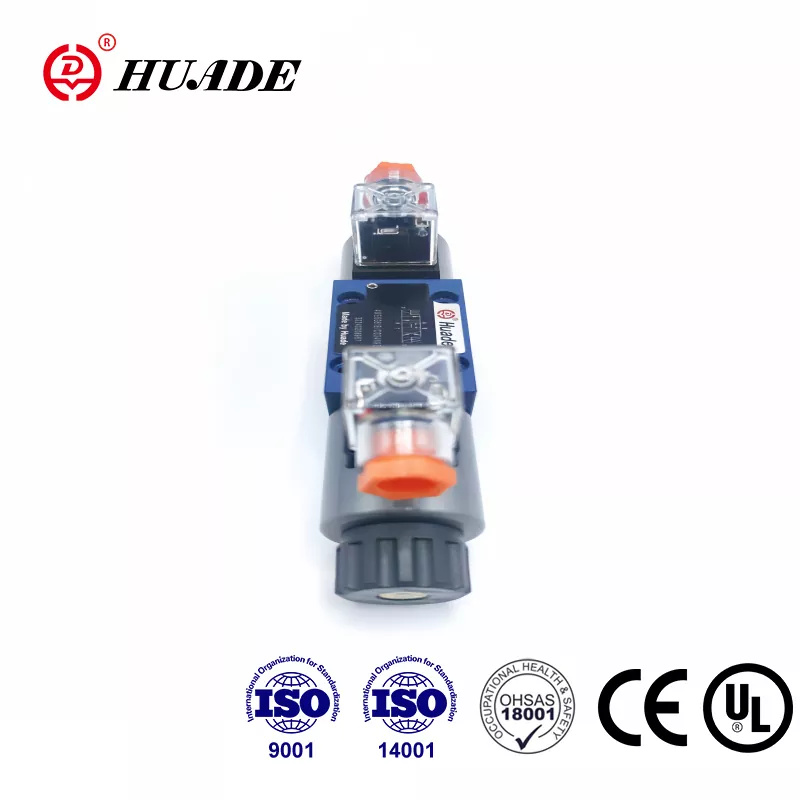

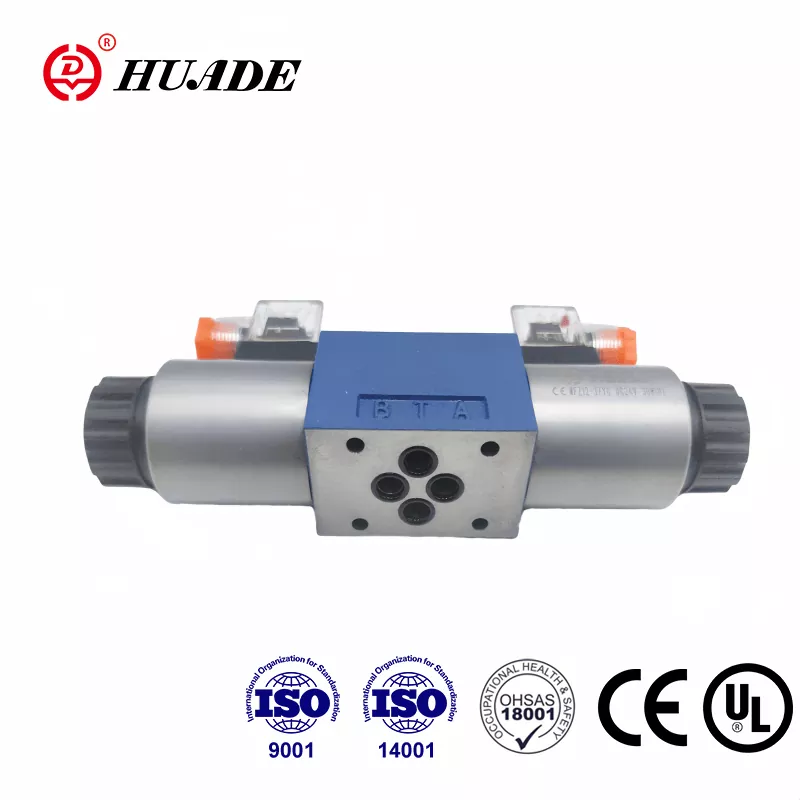

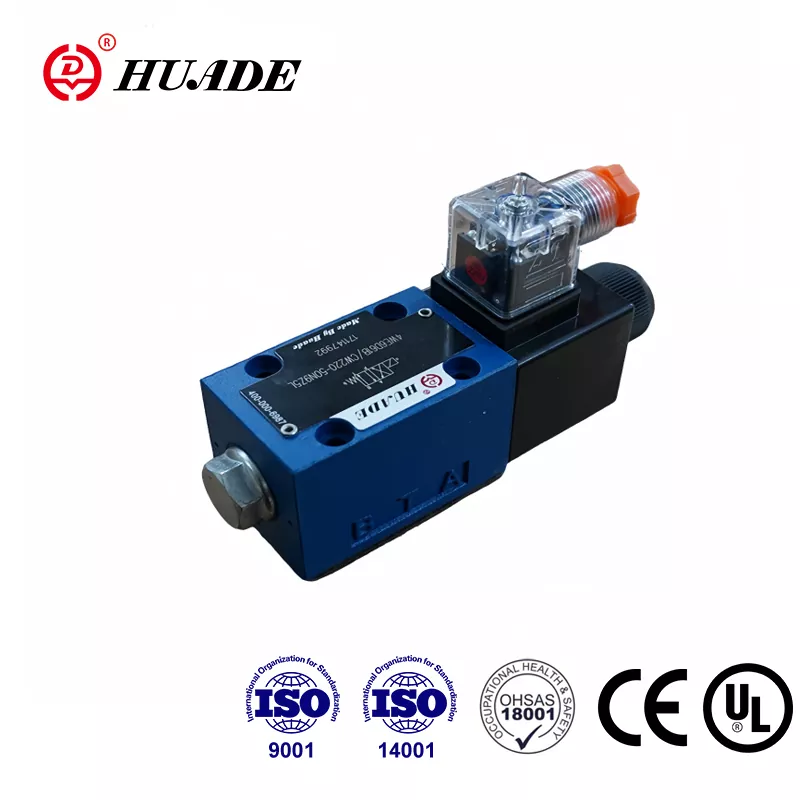

Kot vodilni proizvajalec v kitajski hidravlični industriji je Huade dvakrat sodeloval z Rexrothom od leta 1979. Huade® 4We 6 y Directional Well Valve se pogosto uporablja v različnih industrijskih okoljih. Lahko nadomesti isti model, ki ga ponuja Rexroth. Divje se prodaja na Kitajskem in v tujih državah. Huade močno poudarja kakovost, da bi zagotovil, da ima vsak smerni ventil vrhunske zmogljivosti. Huade ima 750 napredne proizvodne opreme, uvožene z vsega sveta. Serija magnetnih usmerjenih ventilov je prešla certifikat CE. Tovarna je prešla ISO9001, ISO14001 in ISO45001. Hidravlični magnetni ventili Huade® se zaradi stabilne zmogljivosti pogosto uporabljajo v vojaški industriji in drugih področjih na Kitajskem.
|
Hidravlična |
|||
|
Max.OPERATIVNA TLAČNA VRATA A, B, P (MPA) |
do 35,0 |
||
|
Pristanišče t (㎫) |
21 (-); 16 (～) |
||
|
S simboli A in B je treba pristanišče T uporabljati kot odtočni vrat |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Tlačna tekočina |
Mineralna olja ali fosfatni ester |
||
|
Območje viskoznosti (MM2/S) |
2,8 ~ 500 |
||
|
Temperaturno temperaturno temperaturno območje （℃） |
-30 ～+80 |
||
|
Stopnja kontaminacije |
Največja dovoljena stopnja kontaminacije hidravlične tekočine na NAS 1638 Class9. |
||
|
Električna |
|||
|
Vrsta napetosti |
DC |
AC 50/60Hz |
|
|
Razpoložljive napetosti (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Poraba energije (W) |
30 |
||
|
Držanje moči (VA) |
- |
50 |
|
|
Vklop stikala (VA) |
- |
220 |
|
|
Dajatev |
neprekinjeno |
||
|
Čas preklopa na IS0 6403 |
Na (ms) |
25 do 45 |
10 do 20 |
|
OFF (MS) |
10 do 25 |
15 do 40 |
|
|
Zaščita za din |
IP 65 |
||
|
Frekvenca preklopa (cikli/h) |
do 15000 |
do 7200 |
|
|
Z električnimi priključki zaščitni prevodnik (PE) |
|||
Značilnosti:
▶ Neposredna različica visokozmogljivega ventila z visoko zmogljivo različico malenoida
▶ Moker DC ali AC Solenoidi z odstranljivo tuljavo
▶ Solenoidna tuljava se lahko vrti skozi 90 °
▶ Električne povezave bodisi kot posamezne ali osrednje povezave
▶ Pri menjavi tuljave ni treba odpreti tlačne tesne komore
▶ Preglasitev roke, neobvezno
▶ Vzorec prenosa v DIN 24 340 Obrazec A, ISO 4401 in CETOP - RP 121H
Vloga:
Smerni ventili tipa 4We 6 y so malenoidni usmerjeni ventili za tuljavo. Nadzirajo začetek, zaustavitev in smer tekočine.
V bistvu usmerjevalni krmilni ventili 4we 6 so sestavljeni iz ohišja (1), enega ali dveh magnetnikov (2), kontrolne tuljave (3) in ene ali dveh povratnih vzmeti (4). V deerriziranem stanju se kontrolni tuljava (3) drži v nevtralnem ali začetnem položaju s povratnimi vzmeti (4) (razen impulznih tulic). Kontrolna tuljava (3) se aktivira s pomočjo mokrega zatičnega dreves (2). Sila malenoidov (2) deluje prek bata (5) na kontrolni tuljavi (3) in to potisne iz svojega nevtralnega položaja do zahtevanega končnega položaja. To daje prosti pretok od P do A in B do T ali P do B in A do T.
Kadar se magnetni (2) odpravi, se kontrolna tuljava (3) vrne v svoj nevtralni položaj s pomočjo povratnih vzmeti (4).
Neobvezna preglasitev rok (6) omogoča gibanje regulacijske tuljave (3), ne da bi spodbudili magnetno.
Strukturni diagram WE 6 61B
