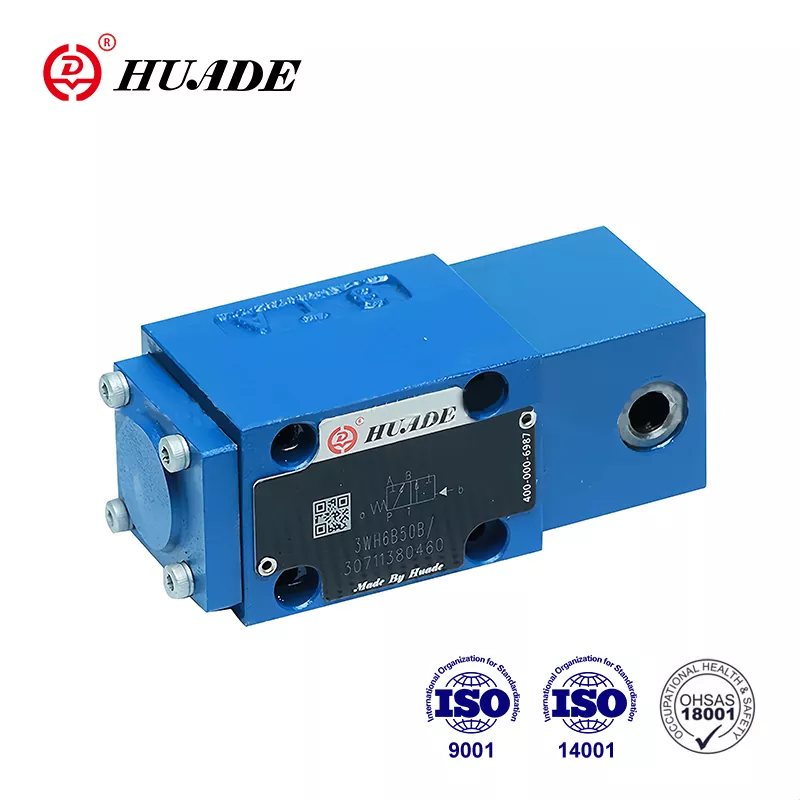

Kot vodilni proizvajalec kitajske hidravlične industrije je Huade Hydraulic z Rexrothom imel dve izkušnji dolgoročnega sodelovanja. Huade® Directional Control Valve Type WH je bolj napreden v tehnologiji in trpežnejši od podobnih izdelkov v tej vrstici. Huade upravlja več kot 750 kosov napredne proizvodne opreme, uvožene z vsega sveta, da bi zagotovil visoko kakovost hidravličnih izdelkov. V tehnologiji je naprednejši in bolj trpežen kot podobni izdelki v tej liniji. Tovarna je na mednarodnih standardih, in sicer ISO9001, ISO14001 in OH SAS18001. Niz usmerjenih ventilov, ki jih proizvaja Huade Hydravlic, se pogosto uporabljajo v morskem hidravličnem sistemu. Huade ima v lasti ogromno skupino strank v morski industriji.
|
Velikost |
6 |
10 |
|
|
Max.Probilni tlak |
Pristanišča A, B, P (MPA) |
do 31.5 |
|
|
Pristanišče t (MPA) |
do 16 |
||
|
S simboli A in B je treba uporabiti kot vrata za puščanje |
|||
|
Tok max (l/min) |
do 60 |
do 120 |
|
|
Deluje za pretok |
Simbol Q6%nominalnega prečnega prereza |
||
|
Simbol W, 3% nominalnega prečnega prereza |
|||
|
Tekočina |
Mineralno olje ali fosfatni ester |
||
|
Temperaturno temperaturno temperaturno območje （℃） |
-20 ～+80 |
||
|
Območje viskoznosti (MM2/S) |
2,8 ~ 500 |
||
|
Teža (kg) |
1 delovni valj |
približno 2 |
približno 3.5 |
|
2 delovni valj |
približno 2.2 |
približno 4,5 |
|
|
Parcela (MPA) |
min |
0,6 do 1> Tlak rezervoarja |
0.5 |
|
Max |
20 |
6 |
|
Značilnosti:
▶ Neposredno upravljano smerni ventil
▶ Dva položajna ventil z omejitvijo kapi neobvezno
▶ Montaža podloge
▶ Vzorec pritrditve na DIN 24 340 Obrazec A, ISO 4401 in CETOP - RP 121H
Vloga:
WH ventili so hidravlični usmerjeni ventili za tuljavo. Uporabljajo se za nadzor zaustavljanja, zagona in smeri toka
Smerni ventili so v glavnem sestavljeni iz ohišja (1), enega ali dveh delovnih elementov (2) (hidravlično, pnevmatično delovni valj), kontrolni tuljava (3), pa tudi eno ali dve povratni vzmeti (4).
V mirovanju se krmilna tuljava (3) hrani v središču ali izhodiščni položaj s povratnimi vzmeti (3) (razen impulznega ventila).
Krmilna tuljava (3) se v obratovalni elementi potisne v potreben preklopni položaj.
Z zadrževanjem, tip ..Of/.
Hidravlično ali pnevmatično upravljani usmerjevalni ventili so na voljo tudi kot 2-položajni ventili z dedjem (5). Kadar se obratovalni elementi z pridržanjem uporabljajo, se lahko vsak preklopni položaj zaklene.
Brez povratne pomladi, brez pridržanja, tip..o/.
Pri uporabi obratovalnih elementov brez povratne pomladi in brez pridržanja ni določenega položaja preklopa v mirovanju.
Diagram strukture
Vložični plin
Uporaba plina kartuše je potem potrebna, ko se med preklopnimi postopki v danih delovnih pogojih pojavijo tokovi, ki presegajo meje zmogljivosti ventila.
Priključen je v p-kanal usmerjenega ventila.
