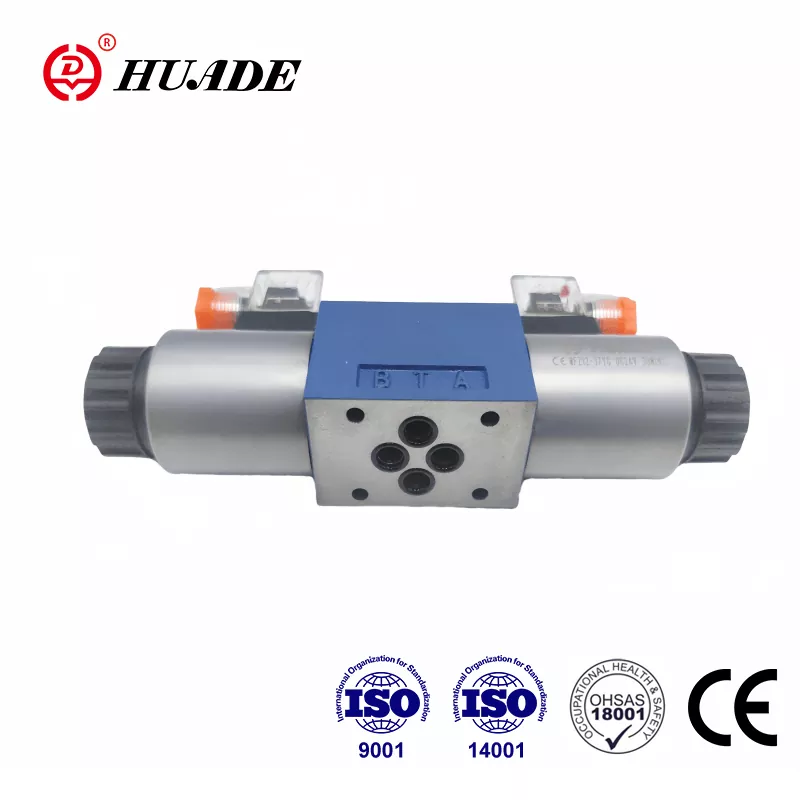

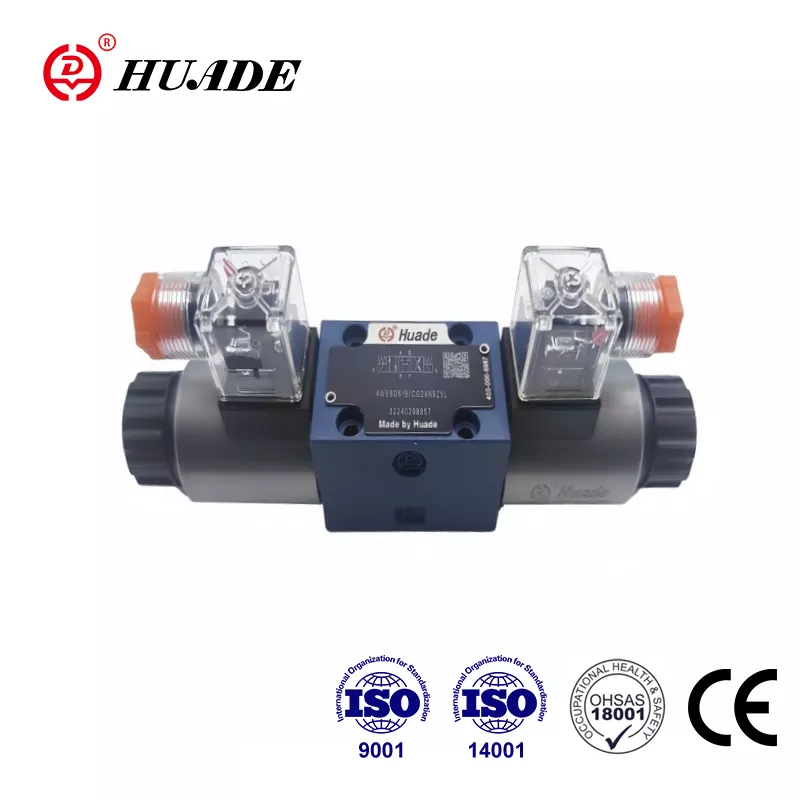

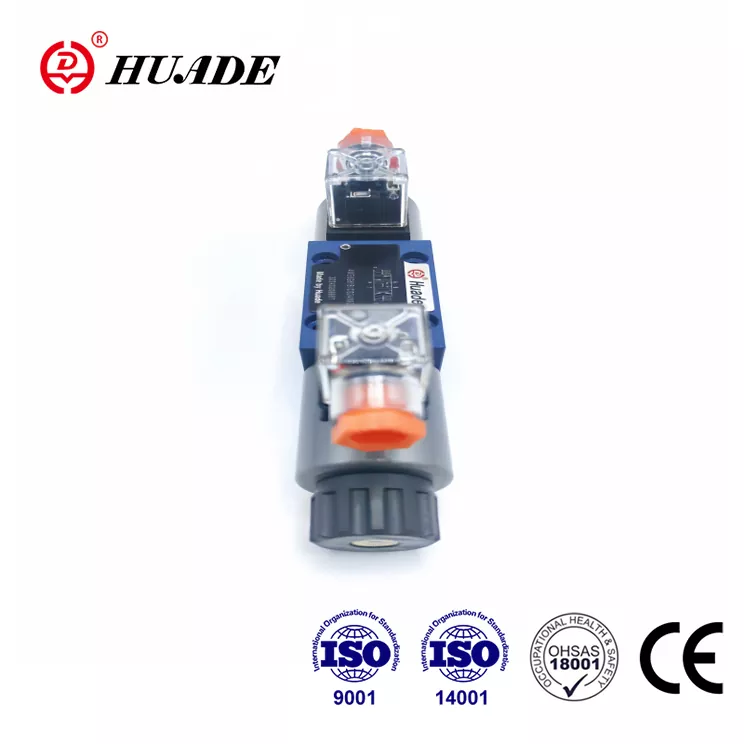

Serija 4We6 Huade Hydraulics uporablja enake proizvodne standarde kot Rexroth, ki lahko nadomesti rexroth usmerjevalni ventil 4We6 serije. Huade's 4We6 serija je malenoidni, 4-smerni/3-položajni regulacijski ventil, zasnovan kot neposredna zamenjava za Rexrothovo ekvivalentno serijo. Z enakimi dimenzijami prenosa in parametri uspešnosti usmerjevalni ventil 4We6 zagotavlja brezhibno integracijo v obstoječe hidravlične sisteme, hkrati pa ponuja 20-30% prihranke stroškov.
| Hidravlična | |||
| Max.OPERATIVNA TLAČNA VRATA A, B, P (MPA) | do 35,0 | ||
| Pristanišče t (㎫) | 21 (-); 16 (～) | ||
| S simboli A in B je treba pristanišče T uporabljati kot odtočni vrat, če je delovni tlak nad dovoljenim tlakom rezervoarja. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Tlačna tekočina | Mineralna olja ali fosfatni ester | ||
| Območje viskoznosti (MM2/S) | 2,8 ~ 500 | ||
| Temperaturno temperaturno temperaturno območje （℃） | -30 ～+80 | ||
| Stopnja kontaminacije | Največja dovoljena stopnja kontaminacije hidravlične tekočine na NAS 1638 Class9. Zato priporočamo filter z minimalno stopnjo zadrževanja β10≥75 | ||
| Električna | |||
| Vrsta napetosti | DC | AC 50/60Hz | |
| Razpoložljive napetosti (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Poraba energije (W) | 30 | ||
| Držanje moči (VA) | - | 50 | |
| Vklop stikala (VA) | - | 220 | |
| Dajatev | neprekinjeno | ||
| Čas preklopa na IS0 6403 | Na (ms) | 25 do 45 | 10 do 20 |
| OFF (MS) | 10 do 25 | 15 do 40 | |
| Zaščita za din | IP 65 | ||
| Frekvenca preklopa (cikli/h) | do 15000 | do 7200 | |
▶Tip:Usmerjeni ventil, ki se aktivira v solenoidu
▶Položaji/pristanišča:4-smerni, 3-položaj
▶Ocena tlaka:Do 315 barov
▶Kapaciteta pretoka: do 80 L/min
▶Možnosti napetosti:24V DC / 110V AC / 220V AC
▶Velikost vrat:Ng6
▶Tesnilni materiali:NBR/FKM
Prednosti v primerjavi z Rexrothom
✔ Huadejevi usmerjevalni ventili 4We6 lahko v celoti zamenljivi z isto serijo, ki jo ponuja Rexroth, kot so ujemanje dimenzij pritrditve, prenos in električni konektorji.
✔ Huadejevi usmerjevalni ventili 4We6 so stroškovno učinkovitejši v smislu lokalizirane proizvodnje zmanjšujejo čas in cene.
✔ Huade ima strog pregledni sistem QC, ki ga bodo vsi izdelki 100% testirani na uhajanje, stabilnost tlaka in življenjsko dobo cikla.
Tipične aplikacije
Huadeovi diecation Control Vaves 4We6 se divje uporabljajo v mobilnih hidravliki, industrijskih strojih in sistemih obnovljivih virov energije.

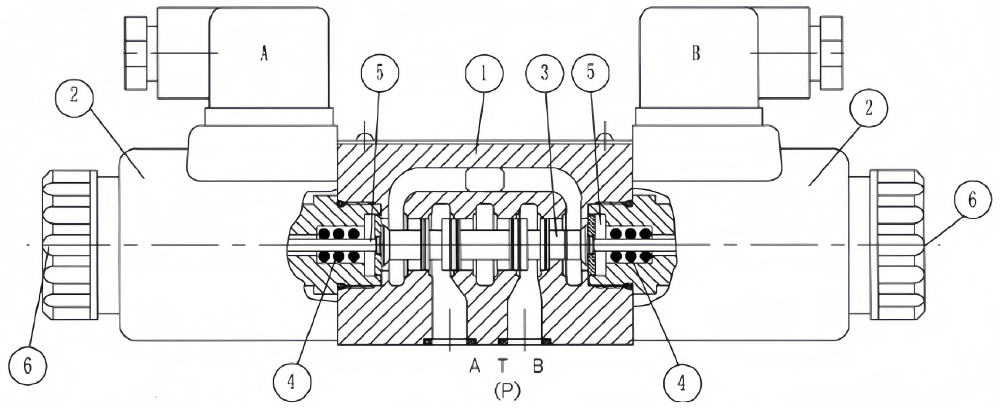

Strukturni diagram 4We6 61b

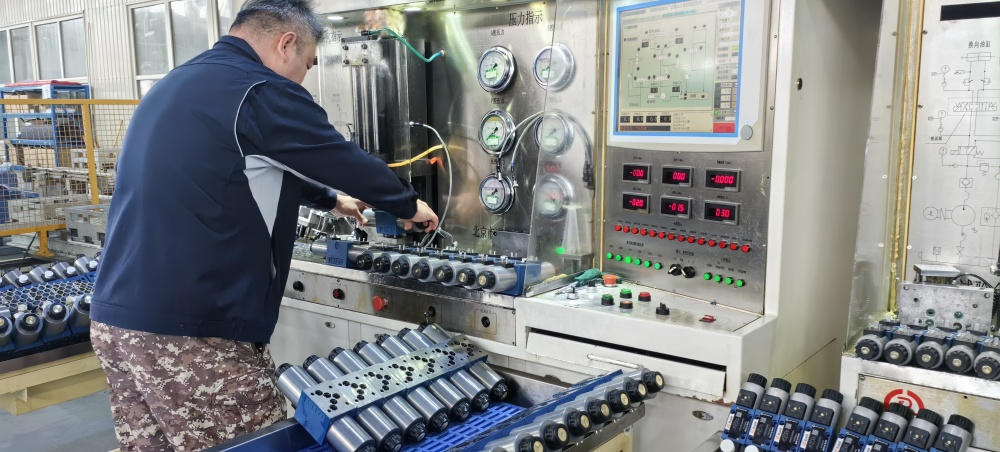

Testiranje stresa

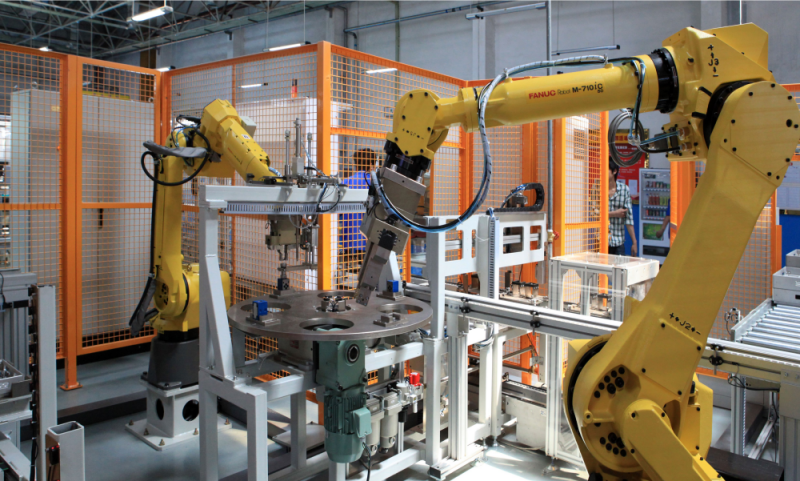

Samodejni manipulator
