Ta obsežen vodnik na preprost način razlaga tehnologijo hidravličnega proporcionalnega krmiljenja in zajema vse od osnovnih delovnih principov do naprednih aplikacij za servo krmiljenje.

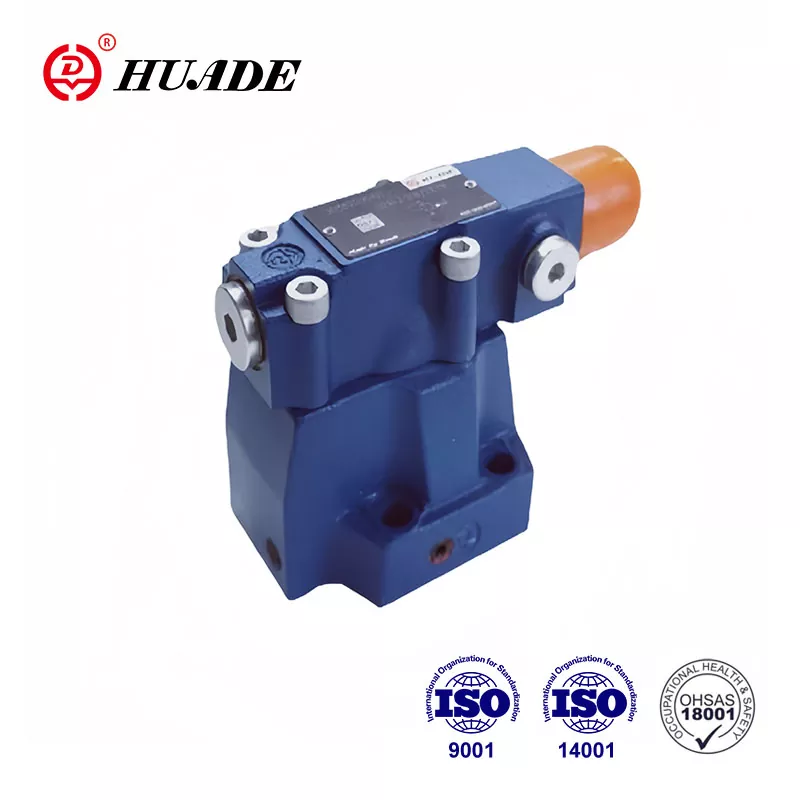

Kaj je hidravlični proporcionalni ventil?
Hidravlični proporcionalni ventil je elektrohidravlična naprava, ki pretvarja električne vhodne signale v proporcionalne hidravlične izhode. Za razliko od enostavnih vklopno-izklopnih elektromagnetnih ventilov proporcionalni ventili zagotavljajo stalen, spremenljiv nadzor nad pretokom tekočine, tlakom in smerjo. Za celovit pregled glejtekaj je proporcionalni ventil.
Ključne značilnosti:
- Pretvori analogne električne signale (0-10V, 4-20mA) v natančen hidravlični nadzor
- Zagotavlja neskončno pozicioniranje med popolnoma odprtim in zaprtim stanjem
- Omogoča gladke, postopne premike stroja
- Brezhibno se integrira s krmilnimi sistemi PLC in avtomatizacijskimi omrežji
Zamislite si ga kot zatemnitveno stikalo za hidravlično moč – ki vam omogoča natančen nadzor namesto le »polne moči« ali »izklopa«.
Kako delujejo hidravlični proporcionalni ventili:Nadzorni proces
Osnovni princip delovanja
Krmilnik ventila pošlje analogni električni signal (običajno 0–10 V DC ali tokovna zanka 4–20 mA) proporcionalnemu elektromagnetnemu aktuatorju.
Proporcionalni solenoid pretvarja električni tok v magnetno silo. Večji tok = močnejše magnetno polje = večja sila aktuatorja.
Magnetna sila premakne tuljavo ventila proti uporu vzmeti. Položaj tuljave neposredno ustreza moči vhodnega signala.
Gibanje tuljave spreminja odprtino hidravlične odprtine, nadzoruje pretok, tlak ali smerne poti pretoka.
Senzorji položaja LVDT ali pretvorniki tlaka zagotavljajo povratne informacije v realnem času ojačevalniku ventila za natančno servo krmiljenje.
Napredne tehnologije nadzora
Impulzno širinska modulacija (PWM):Zmanjša porabo energije in proizvodnjo toplote, hkrati pa ohranja natančen nadzor sile.
Frekvenca ditherja:Majhna nihanja (običajno 100-300 Hz) premagajo statično trenje in izboljšajo ločljivost ventila na ±0,1 % celotne skale.
Povečanje signala:Postopne spremembe vnosa preprečujejo hidravlični udar in zagotavljajo gladko pospeševanje/pojemanje aktuatorja.
Tehnične specifikacije in parametri delovanja
Kritične meritve uspešnosti
| Parameter | Tipičen obseg | Visoka zmogljivost |
|---|---|---|
| Zmogljivost pretoka | 10-500 L/min | Do 2000 L/min |
| Delovni tlak | ISO 19/16/13 | Do 700 barov |
| Odzivni čas | 50-200 ms | 15-50 ms |
| Linearnost | ±3-5% | ±1 % |
| Строителна техника | 2-5 % | <1 % |
| Resolucija | 0,5-1 % | 0,1 % |
| Frekvenčni odziv | 10-50 Hz | 100+ Hz |
Združljivost signala
Nadzor napetosti:±10V, 0-10V DC
Trenutni nadzor:4-20mA, 0-20mA
Digitalni protokoli:CANopen, EtherCAT, IO-Link, Profinet
Vrste povratnih informacij:LVDT, potenciometer, pretvornik tlaka
Vrste proporcionalnih regulacijskih ventilov
1. Proporcionalni ventili za regulacijo pretoka
Funkcija:Regulirajte volumetrični pretok za nadzor hitrosti
Aplikacije:CNC obdelovalni stroji, robotski aktuatorji, transportni sistemi
Razpon pretoka:5-500 L/min z ±2% natančnostjo
2. Proporcionalni razbremenilni/reducirni ventili
Funkcija:Ohranjajte stalen tlak ali omejite največji sistemski tlak
Aplikacije:Brizganje, testiranje materialov, vpenjalni sistemi
Razpon tlaka:5-350 barov z ±1% natančnostjo regulacije
3. Proporcionalni smerni regulacijski ventili
Funkcija:Hkrati nadzorujte smer in hitrost pretoka
Konfiguracije:4/3-smerni, 4/2-smerni s proporcionalnim nadzorom pretoka
Aplikacije:Mobilna hidravlika, industrijska avtomatizacija, servo pozicioniranje
4. Dvostopenjski servoproporcionalni ventili
Funkcija:Aplikacije z visokim pretokom s servo natančnostjo
Pilotna faza:Majhen servo ventil krmili glavni oder
Aplikacije:Jeklarne, velike stiskalnice, ladijski krmilni sistemi
Proporcionalni v primerjavi s servo v primerjavi s standardnimi ventili: tehnična primerjava
| Specifikacija | Standardni ventil | Proporcionalni ventil | Servo ventil |
|---|---|---|---|
| Nadzorna ločljivost | Samo vklop/izklop | 0,1-1 % | 0,01-0,1 % |
| Frekvenčni odziv | N/A | 10-50 Hz | 100-500 Hz |
| Padec tlaka | 5-20 barov | 5-15 barov | 3-10 barov |
| Toleranca na kontaminacijo | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Faktor stroškov | 1x | 3-5x | 8-15x |
| Interval vzdrževanja | 2000 ur | 3000-5000 ur | ISO 20/18/15 |
Vgrajena krmilna elektronika poenostavlja ožičenje
Avtomatizacija proizvodnje
- Brizganje:Nadzor tlaka znotraj ±0,5 % za dosledno kakovost delov
- Oblikovanje kovin:Nadzor sile do 5000 ton s proporcionalno regulacijo tlaka
- Montažne linije:Ujemanje hitrosti med več aktuatorji znotraj ±1 %
Mobilna oprema
- Nadzor bagra:Odzivni čas od krmilne palice do ventila <100 ms za udobje operaterja
- Delovanje žerjavov:Nadzor tlaka z zaznavanjem obremenitve za energetsko učinkovitost
- Kmetijski stroji:Krmiljenje črpalke s spremenljivo prostornino za aplikacije kardanske gredi
Letalstvo in obramba
- Simulatorji letenja:Nadzor platforme gibanja z natančnostjo pozicioniranja ±0,1 mm
- Letalski sistemi:Aktivacija podvozja in površine za krmiljenje leta
- Testna oprema:Testiranje utrujenosti z natančno kontrolo sile in frekvence
Integracija nadzornega sistema in mreženje
PLC integracija
Večina proporcionalnih ventilov se povezuje s programabilnimi logičnimi krmilniki prek:
- Analogni V/I:4–20 mA tokovne zanke ali napetostni signali ±10 V
- Ventilski ojačevalci:Pretvorite izhode PLC v ustrezne pogonske signale ventilov
- Elektronika na vozilu (OBE):Vgrajena krmilna elektronika poenostavlja ožičenje
Industrijski komunikacijski protokoli
- EtherCAT:Ethernet v realnem času za hitre servo aplikacije
- CANopen:Porazdeljeno krmiljenje mobilne in industrijske opreme
- IO povezava:Komunikacija od točke do točke za pametno integracijo senzorjev
- P120 (айыппұл +)Združljivost ekosistema avtomatizacije Siemens
Algoritmi krmiljenja z zaprto zanko
- PID krmiljenje:Proporcionalno-integralno-derivacijsko povratno krmiljenje
- Naprej:Predviden nadzor za izboljšan dinamični odziv
- Prilagodljiv nadzor:Samonastavljivi parametri za različne pogoje obremenitve
Odpravljanje težav in diagnostični postopki
Pogosti načini napak in rešitve
Zatikanje tuljave (80 % napak)
vzrok:Kontaminirana hidravlična tekočina ali kopičenje laka
rešitev:Izperite sistem, zamenjajte filtre, vzdržujte čistočo ISO 19/16/13
Preprečevanje:500-urna menjava filtra, analiza tekočine
Prenos signala/izguba linearnosti
vzrok:Temperaturni učinki, staranje komponent, električne motnje
rešitev:Ponovna kalibracija, EMI zaščita, temperaturna kompenzacija
Testni postopek:5-točkovno preverjanje linearnosti s kalibriranimi instrumenti
Počasen odzivni čas
vzrok:Notranje puščanje, nezadosten napajalni tlak, električne težave
rešitev:Zamenjava tesnila, optimizacija tlaka, nastavitev ojačevalnika
Merjenje:Preskus odziva na korake z nadzorom osciloskopa
Prediktivne strategije vzdrževanja
- Analiza vibracij:Zaznavanje mehanske obrabe komponent ventila
- Analiza olja:Spremljajte ravni kontaminacije in izčrpavanje dodatkov
- Toplotno slikanje:Ugotovite težave z električno povezavo
- Trendi uspešnosti:Spremljajte odzivni čas in poslabšanje natančnosti
Izbirna merila in smernice za velikost
Zahteve glede pretoka
Izračunajte zahtevani pretok:
- Q = pretok (l/min)
- A = površina aktuatorja (cm²)
- V = Želena hitrost (m/min)
- η = učinkovitost sistema (0,85–0,95)
Velikost ventila za 120-150 % izračunanega pretoka za optimalen nadzor.
Ocene tlaka
- Sistemski tlak:Nazivna vrednost ventila ≥ 1,5 × največji sistemski tlak
- Padec tlaka:Za dober nadzor vzdržujte 10-15 barov na ventilu
- Povratni tlak:Pri dimenzioniranju upoštevajte omejitve povratnega voda
Okoljski vidiki
- Temperaturno območje:Standardno (-20 °C do +80 °C), na voljo so visokotemperaturne možnosti
- Odpornost na vibracije:Skladnost z IEC 60068-2-6 za mobilne aplikacije
- Zaščita IP:Ocene IP65/IP67 za težka okolja
- Zaščita pred eksplozijo:Certifikat ATEX/IECEx za nevarna območja
Prihodnji trendi v tehnologiji proporcionalnih ventilov
Integracija industrije 4.0
- IoT povezljivost:Brezžično spremljanje in analitika v oblaku
- Prilagodljiv nadzor:Prediktivni algoritmi za optimalno delovanje
- Digitalni dvojček:Združljivost ekosistema avtomatizacije Siemens
- Blockchain:Varne evidence vzdrževanja in preverjanje pristnosti delov
Napredni materiali in dizajn
- Dodatna proizvodnja:Kompleksna notranja geometrija za izboljšane lastnosti pretoka
- Pametni materiali:Ocene IP65/IP67 za težka okolja
- Nanotehnologija:Napredni premazi za izboljšano odpornost proti obrabi
- Bio-navdihnjen dizajn:Optimizacija dinamike tekočin iz narave
Osredotočenost na trajnost
- Rekuperacija energije:Regenerativni krogi s proporcionalnim krmiljenjem
- Biorazgradljive tekočine:5-točkovno preverjanje linearnosti s kalibriranimi instrumenti
- Bio-navdihnjen dizajn:Zasnova za možnost recikliranja in manjši vpliv na okolje
- Optimizacija učinkovitosti:Nadzor z umetno inteligenco za minimalno porabo energije
Analiza stroškov in koristi ter premisleki glede donosnosti naložbe
Začetna naložba v primerjavi z operativnimi prihranki
Običajni izračun povračila:
Premija za proporcionalni ventil: 2000–5000 $
Prihranki energije: 15-30 % porabe hidravlične energije
Zmanjšano vzdrževanje: 25 % manj servisnih klicev
Izboljšana produktivnost: 10-15 % skrajšanje časa cikla
Povprečna donosnost naložbe: 12–24 mesecev pri aplikacijah z visoko porabo
Dejavniki skupnih stroškov lastništva
- Poraba energije:Sistemi s spremenljivim proti fiksnim pretokom
- Stroški vzdrževanja:Načrtovane in reaktivne strategije vzdrževanja
- Zmanjšanje izpadov:Zmožnosti predvidenega vzdrževanja
- Kakovost izdelka:Izboljšana doslednost zmanjša stopnjo odpadkov
Zaključek
Hidravlični proporcionalni ventili predstavljajo kritično tehnologijo, ki povezuje tradicionalno hidravlično moč s sodobnimi elektronskimi krmilnimi sistemi. Zaradi njihove zmožnosti zagotavljanja natančnega in neprekinjenega nadzora so bistveni za aplikacije, ki zahtevajo natančnost, učinkovitost in gladko delovanje.
Ključni zaključki za izvedbo:
- Pazljivo uskladite specifikacije ventila z zahtevami uporabe
- Zasnova za možnost recikliranja in manjši vpliv na okolje
- Načrtujte integracijo z obstoječimi nadzornimi arhitekturami
- Upoštevajte zahteve po dolgoročnem vzdrževanju in podpori
Ko se proizvodnja premika proti večji avtomatizaciji in natančnosti, se tehnologija proporcionalnih ventilov še naprej razvija s pametnejšo diagnostiko, boljšo povezljivostjo in izboljšanimi zmožnostmi delovanja.
Ne glede na to, ali gre za nadgradnjo obstoječe opreme ali načrtovanje novih sistemov, razumevanje tehnologije proporcionalnih ventilov pomaga optimizirati delovanje hidravličnega sistema, medtem ko se pripravlja na prihodnje zahteve integracije industrije 4.0.
Ste pripravljeni implementirati tehnologijo proporcionalnih ventilov v svoje hidravlične sisteme? Razmislite o posvetovanju z izkušenimi inženirji za avtomatizacijo, da zagotovite optimalno izbiro in integracijo za vaše posebne aplikacije.
