Kadar morajo hidravlični sistemi varno zadržati velike obremenitve ali preprečiti neželen povratni tok tekočine, se inženirji pogosto obrnejo na krmilno vodene povratne ventile. Med temi tip SL proizvajalca Bosch Rexroth izstopa kot zanesljiva rešitev za aplikacije industrijske in mobilne opreme. V tem priročniku je razloženo, v čem se kontrolni ventil SL s krmiljenjem razlikuje od drugih vrst ventilov, kako deluje in kdaj bi ga morali uporabiti v svojem hidravličnem sistemu.

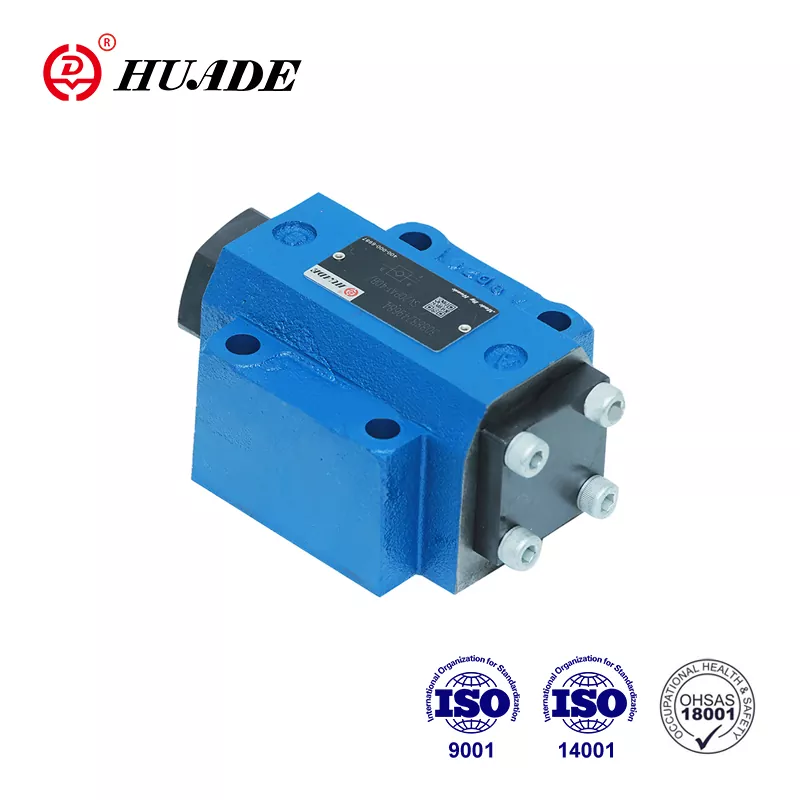

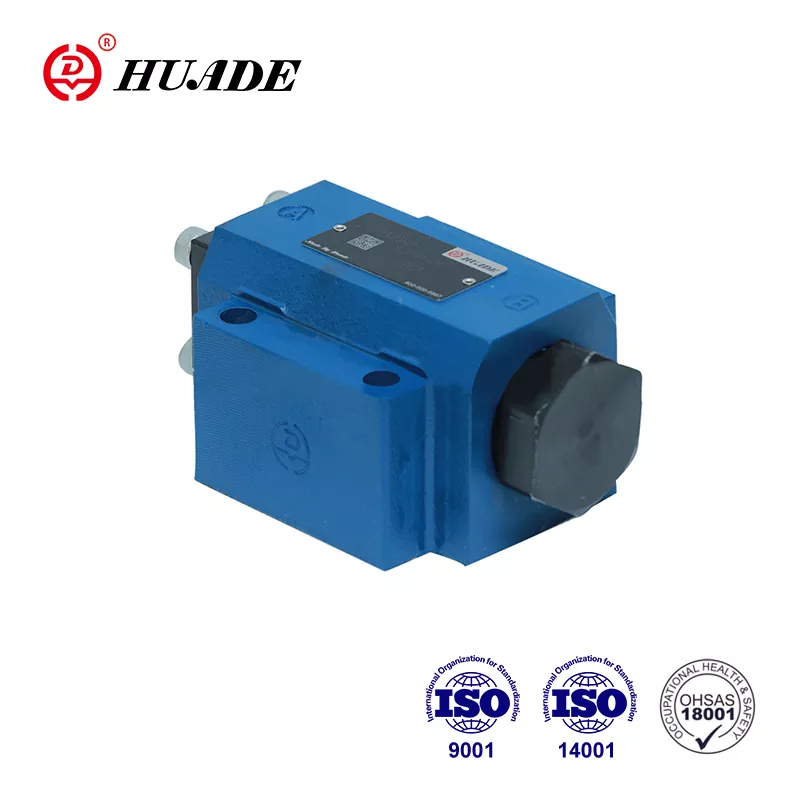

Kaj je kontrolni ventil SL s pilotnim upravljanjem?
Kontrolni ventil SL s pilotnim upravljanjem je hidravlična komponenta, ki omogoča prost pretok tekočine v eno smer, medtem ko blokira pretok v nasprotni smeri, dokler je pilotni signal ne sprosti. Oznaka "SL" se posebej nanaša na različico zunanjega odtoka družbe Bosch Rexroth za njihovo serijo SV, ki je zasnovana za aplikacije, kjer mora pilotno olje odtekati ločeno od glavnega tokokroga.
Ventil ima obliko lopute in ga je mogoče namestiti na podplošče ali priključiti prek navojnih vrat. Ko tekočina teče iz odprtine A v odprtino B, se ventil zlahka odpre z minimalnim uporom. Ko skuša pritisk potisniti tekočino nazaj iz B v A, ventil popolnoma zatesni brez puščanja. Edini način za odpiranje ventila v obratni smeri je uporaba krmilnega tlaka na odprtino X, ki mehansko dvigne loputo in omogoči nadzorovan pretok.
Ključna razlika med pilotno vodenim protipovratnim ventilom SL in standardnim modelom SV je v zunanji odtočni funkciji. Medtem ko ventili SV odvajajo pilotno olje interno nazaj v sistem, ventili SL vodijo to olje ven skozi ločeno odprtino Y. Ta zunanja drenaža daje načrtovalcem večjo prilagodljivost pri gradnji zapletenih hidravličnih krogov, zlasti kadar se mora pilotni drenaž neodvisno povezati z rezervoarjem ali ko lahko notranja drenaža povzroči motnje tlaka.
Kako deluje krmilni povratni ventil SL
Razumevanje principa delovanja pilotno vodenega protipovratnega ventila SL pomaga razložiti, zakaj se tako dobro obnese pri aplikacijah za zadrževanje obremenitve. Ventil vsebuje več ključnih komponent: glavno telo, primarno loputo, vodilno loputo, kompresijske vzmeti in krmilni bat. Ti deli skupaj ustvarjajo tri različne načine delovanja.
Med prostim pretokom od A do B hidravlična tekočina potiska neposredno proti loputi in jo odpre z zelo majhnim uporom. Padec tlaka na ventilu ostane pod 5 barov pri nominalnih pretokih, kar pomeni minimalno izgubo energije. Ta smer prostega pretoka se običajno poveže s stranjo črpalke vašega hidravličnega kroga.
Ko tlak naraste v nasprotni smeri od B do A, se sistemski tlak združi s silo vzmeti, da potisne loputo trdno ob njen sedež. To ustvari popolno tesnjenje brez puščanja, kar je bistvenega pomena za držanje tovora na mestu. Navpični hidravlični cilinder, na primer, ne bo zaneslo navzdol niti pod polno obremenitvijo, ker krmilni povratni ventil SL ohranja popolno blokado.
Tretji način se aktivira, ko uporabite krmilni pritisk na odprtino X. Ta pritisk deluje na krmilni bat, ki ima večjo površino od glavnega lopute. Mehanska prednost omogoča, da razmeroma nizek krmilni tlak premaga visok sistemski tlak na blokirani strani. V konfiguraciji SL zunanja drenažna odprtina Y ločuje pilotno komoro od odprtine A, kar zagotavlja, da na bat deluje samo predvideni krmilni tlak brez motenj s strani obremenitve.
Nekateri modeli SL s krmiljenim povratnim ventilom vključujejo dekompresijsko funkcijo, označeno s črko "A" v oznaki modela. Ti ventili imajo majhno kroglično loputo, ki se rahlo odpre, preden se glavna loputa dvigne. To stopenjsko odpiranje postopoma sprošča ujeti tlak, kar zmanjšuje udarce in hrup v vašem hidravličnem sistemu. Različica "B" se odpre neposredno brez te stopnje predodpiranja, kar zagotavlja hitrejši odziv, vendar lahko povzroči več pritiskov.
Najmanjši zahtevani krmilni tlak je odvisen od tlaka obremenitve, ki ga morate premagati. Inženirji to izračunajo z uporabo formule: krmilni tlak mora biti manjši od tlaka obremenitve, pomnoženega z razmerjem med površino lopute in površino krmilnega bata. Za praktične namene potrebuje večina modelov krmilnega povratnega ventila SL vsaj 5 barov pilotnega tlaka, da se začne odpirati, pri čemer se natančne zahteve razlikujejo glede na pogoje obremenitve in velikost ventila.
Tehnične specifikacije in podatki o zmogljivosti
Bosch Rexroth izdeluje modele pilotno vodenih povratnih ventilov SL v nazivnih velikostih od NG10 do NG32, ki pokrivajo širok spekter industrijskih aplikacij. Ti ventili zdržijo najvišje tlake do 315 barov in pretoke do 550 litrov na minuto, zaradi česar so primerni za zahtevne hidravlične sisteme.
Najmanjša velikost NG10 je primerna za kompaktne stroje, saj prenese do 100 litrov na minuto s krmilno prostornino le 2,5 kubičnih centimetrov na odprtini X. Ventili srednjega razreda NG16 in NG20 podpirajo pretok do 300 litrov na minuto, medtem ko največja modela NG25 in NG32 sprejmeta 550 litrov na minuto za težko industrijsko opremo. Vsaka velikost vzdržuje enak najvišji delovni tlak 315 barov, čeprav se lahko krmilni tlak giblje od 5 do 315 barov, odvisno od vaših potreb uporabe.
Teža je pomembna za oblikovalce mobilne opreme. Kontrolni ventil SL s pilotnim upravljanjem NG10 v konfiguraciji za namestitev na ploščo tehta približno 1,8 kilograma, medtem ko model NG32 doseže 7,8 kilograma. Različice z navojnimi povezavami k tem številkam dodajo približno 0,3 kilograma. Fizične dimenzije se ustrezno razlikujejo, pri čemer NG10 meri približno 100,8 milimetrov v dolžino in uporablja navoje vrat G1/4, medtem ko NG32 sega do 140 milimetrov z vrati G1 1/2.
Temperaturna zmogljivost pokriva tipične industrijske pogoje. S standardnimi NBR tesnili pilotno vodeni kontrolni ventil SL zanesljivo deluje od negativnih 30 stopinj Celzija do pozitivnih 80 stopinj Celzija. Če vaša aplikacija vključuje višje temperature ali agresivne tekočine, zagotavlja tesnilni material FKM boljšo odpornost. Ventil sprejme hidravlične tekočine z viskoznostjo od 2,8 do 500 kvadratnih milimetrov na sekundo, čeprav optimalno delovanje doseže standardno olje HLP46 pri 40 stopinjah Celzija.
Nadzor kontaminacije ostaja kritičen za dolgo življenjsko dobo ventila. Bosch Rexroth priporoča vzdrževanje čistoče tekočine v skladu z razredom ISO 4406 20/18/15 ali višjim. Upoštevanje njihovih filtracijskih standardov RE 50070 pomaga preprečiti zamašitev pilotskih prehodov, kar je eden najpogostejših načinov okvare za krmilno vodene povratne ventile.
Izbira pravega modela za vašo aplikacijo
Izbira med različnimi različicami krmilno vodenega povratnega ventila SL je odvisna od več dejavnikov v načrtu vašega hidravličnega sistema. Osnovna konfiguracija SL z enim pilotom deluje dobro, ko morate nadzorovati pretok samo v eno smer. Ta nastavitev je pogosta pri aplikacijah z navpičnimi cilindri, kjer poskuša gravitacija potegniti breme navzdol in potrebujete možnost daljinskega sproščanja.
Različice z dvojnim pilotom zagotavljajo krmiljenje v obe smeri, zaradi česar so idealne za dvodelujoče cilindre, ki zahtevajo zadrževanje bremena na obeh koncih giba. Gradbena oprema, kot so roke bagra, pogosto uporabljajo to konfiguracijo, da preprečijo odnašanje v obe smeri, ko operater sprosti krmilne elemente. Funkcija dvojnega pilota pilotno vodenega protipovratnega ventila SL zagotavlja, da obremenitev ostane točno tam, kjer je nameščena, ne glede na zunanje sile.
Možnost dekompresije postane pomembna, ko se vaš sistem sooči z visokimi razlikami v tlaku ali ko lahko nenadna sprostitev tlaka poškoduje komponente. Modeli tipa A s stopnjo predodpiranja kroglične lopute zmanjšajo udarce v hidravličnih ceveh in zmanjšajo hrup med preklapljanjem ventilov. Zaradi tega so bolj zaželeni za aplikacije, kjer je pomembno udobje operaterja ali kjer lahko skoki tlaka poškodujejo občutljive komponente. Modeli tipa B brez predhodnega odpiranja se hitreje odzivajo in dobro delujejo, ko je hitra aktivacija ventila pomembnejša od postopnega sproščanja tlaka.
Izbira načina povezave je odvisna od arhitekture vašega sistema. Montaža na ploščo v skladu s standardi DIN 24340 omogoča kompaktno integracijo razdelilnika in čistejšo vodovodno napeljavo, kar je še posebej dragoceno pri mobilni opremi, kjer je prostor omejen. Navojne povezave ponujajo večjo prilagodljivost za aplikacije za naknadno vgradnjo ali sisteme, kjer montaža razdelilnika ni praktična. Pilotno upravljani povratni ventil SL podpira oba pristopa z združljivimi dimenzijami.
Nastavitev tlaka odpiranja zagotavlja še en parameter za nastavitev. Standardni modeli uporabljajo nastavitve prednapetosti vzmeti med 1,5 in 10 bari, ki določajo, koliko vzvratnega tlaka nastane, preden se glavna loputa trdno usede. Nižji tlaki odpiranja omogočajo lažji prost pretok, vendar lahko povzročijo, da se ventil kasneje med upadom tlaka ponovno namesti. Višji tlaki odpiranja zagotavljajo pozitivno sedenje, vendar povečajo padec tlaka v smeri prostega pretoka.
Kjer pilotno upravljani kontrolni ventili SL delujejo najbolje
Industrijska avtomatizacija se v veliki meri zanaša na tehnologijo SL s krmiljenim kontrolnim ventilom za natančen nadzor obremenitve. Proizvodne stiskalnice uporabljajo te ventile za vzdrževanje položaja bata med cikli stiskanja, kar preprečuje, da bi težka zgornja plošča odnesla, ko hidravlični tlak pade. Stroji za brizganje uporabljajo podobne nastavitve, da ohranijo polovice kalupa zaklenjene pod visoko vpenjalno silo, kar zagotavlja dosledno kakovost delov.
Mobilna oprema predstavlja morda največje področje uporabe pilotno vodenega povratnega ventila SL. Bagri, nakladalniki na kolesih in rovokopači potrebujejo zanesljivo držanje tovora v krogih roke, kraka roke in žlice. Ko upravljavec parkira stroj z dvignjeno žlico, kontrolni ventil, ki ga upravlja pilot, prepreči, da bi tovor polzel navzdol zaradi puščanja tesnila cilindra ali toplotnega raztezanja ujetega olja. Konfiguracija zunanjega odtoka ventilov SL deluje še posebej dobro v teh aplikacijah, ker se izogne povratni informaciji notranjega tlaka, ki bi lahko povzročila nestabilnost.
Pri uporabi žerjavov je potrebna še večja zanesljivost, saj padci tovora povzročajo resne varnostne nevarnosti. Stabilizatorji opornikov na mobilnih žerjavih uporabljajo krmilno vodene povratne ventile SL za vzdrževanje položaja več dni ali tednov med podaljšanimi dvigi. Karakteristika ničelnega puščanja zagotavlja, da žerjav ostane raven med celotnim delovanjem. Številni dizajni žerjavov vključujejo dvojne krmilne povratne ventile na obeh straneh vsakega valja, kar ustvarja odvečno zadrževanje tovora, ki še naprej deluje, tudi če en ventil odpove.
Naprave za čiščenje vode so odkrile, da modeli SL s krmiljenim povratnim ventilom poenostavljajo postopke vzdrževanja. Črpalne postaje uporabljajo te ventile za izolacijo motorjev med delovanjem, hkrati pa omogočajo daljinsko aktiviranje za povratno izpiranje filtrov. Zunanji pilotni odtok omogoča vzdrževalnemu osebju nadzor odpiranja ventila z varne razdalje, s čimer se delavci ne približujejo visokotlačnim območjem. Ta zmožnost na daljavo skrajša čas izpadov in izboljša varnost v primerjavi z ročno upravljanimi izolacijskimi ventili.
Sistemi za krmiljenje naklona lopatic vetrnih turbin predstavljajo vse večjo uporabo za pilotno vodene povratne ventile. Vsako rezilo je povezano s hidravličnimi cilindri, ki prilagajajo kot glede na veter. Kontrolni ventil SL, ki ga upravlja pilot, zadrži položaj lopatic med običajnim delovanjem, hkrati pa omogoča hitro prilagoditev, ko se razmere vetra spremenijo. Specifikacija ničelnega puščanja je tukaj pomembna, ker tudi majhne spremembe kota lopatic vplivajo na učinkovitost turbine in strukturno obremenitev.
Oprema za ravnanje z materialom, kot so viličarji, ima koristi od natančnega nadzora, ki ga zagotavljajo ti ventili. Dvižni cilindri teleskopa morajo zadržati tovor na kateri koli višini brez odnašanja, kar zanesljivo doseže kontrolni ventil SL, ki ga upravlja pilot. Različica z dvojnim pilotom omogoča nadzorovano spuščanje tudi pri velikih obremenitvah z modulacijo tlaka pilota, da se ustvari gladek spust namesto prostega pada.
Prednosti, zaradi katerih ventili SL izstopajo
Najpomembnejša prednost pilotno vodenega protipovratnega ventila SL je njegova lastnost ničelnega puščanja v blokirani smeri. Za razliko od neposredno delujočih protipovratnih ventilov, ki lahko rahlo pronicajo pod visokim tlakom, ali protiutežnih ventilov, ki imajo samo po sebi nekaj nadzorovanega puščanja, SL ventil ustvari popolno tesnjenje. To je ključnega pomena za zadrževanje statične obremenitve, kjer se celo manjši odmik sčasoma kopiči v pomembne napake položaja.
Možnost daljinskega upravljanja poveča doseg operaterja in izboljša varnost. Z uporabo pilotskega pritiska z oddaljene lokacije lahko sprostite obremenitve, ne da bi stali v bližini potencialno nevarne opreme. Sistemi za zaustavitev v sili se lahko integrirajo tudi s tokokrogi SL krmilnega povratnega ventila, ki samodejno sprostijo ujete breme, ko se aktivirajo varnostne zapore. Ta prilagodljivost se izkaže za dragoceno v avtomatiziranih sistemih, kjer je treba zmanjšati človeško posredovanje.
Visoka zmogljivost pretoka glede na velikost ventila pomaga načrtovalcem sistema zmanjšati količino komponent. Največji modeli SL s krmiljenim protipovratnim ventilom premorejo 550 litrov na minuto, kar zadostuje za večino industrijskih jeklenk, hkrati pa ohranjajo kompaktne vgradne mere. Ta zmožnost visokega pretoka je opremljena z nizkim padcem tlaka v smeri prostega pretoka, običajno pod 5 barov pri nominalnih stopnjah pretoka, kar pomeni manj izgubljene energije in nižje delovne temperature.
Hiter odziv na spreminjajoče se pogoje daje krmilno vodenim povratnim ventilom prednost pri dinamičnih aplikacijah. Ko se uporabi krmilni tlak, se ventil hitro odpre in ko krmilni tlak popusti, vzmet in sistemski tlak skoraj v trenutku zaskočita loputo. Različice dekompresije to dejanje namenoma upočasnijo, da zmanjšajo udarce, vendar se tudi ti modeli odzivajo hitreje kot alternativni tipi ventilov, ki so odvisni od trenja tekočine ali zapletenih merilnih tokokrogov.
Dvosmerna prilagodljivost v konfiguracijah z dvojnim pilotom odpravlja potrebo po več ventilih v kompleksnih tokokrogih. Protipovratni ventil SL z enim krmilnim krmiljenjem in dvojnimi pilotnimi vhodi lahko nadomesti dva ločena ventila v aplikacijah, ki zahtevajo zadrževanje obremenitve v obe smeri. To zmanjša število delov, možna mesta puščanja in splošno kompleksnost sistema, hkrati pa izboljša zanesljivost z manj komponentami.
Razumevanje omejitev in tveganj
Strukturna zapletenost ustvarja primarno pomanjkljivost pilotno vodenih povratnih ventilov SL v primerjavi s preprostejšimi neposredno delujočimi ventili. Dodatne komponente, vključno s krmilnimi loputami, krmilnimi bati in zunanjimi odtočnimi prehodi, povečajo proizvodne stroške in ustvarijo več možnih točk okvare. Majhni pilotni prehodi so še posebej občutljivi na kontaminacijo, ki lahko blokira krmilni signal in prepreči odprtje ventila, ko je to potrebno.
Vzdrževalne zahteve so večje pri krmilno vodenih povratnih ventilih kot pri enostavnejših alternativah. Pilotne prehode je treba redno pregledovati in čistiti, da preprečite zamašitev. Obraba tesnila tako na glavnem loputi kot na vodilnem loputi zahteva občasno zamenjavo, običajno z uporabo materialov NBR ali FKM, odvisno od vaše tekočine in temperaturnih pogojev. Ta vzdrževalna opravila zahtevajo več tehničnega znanja kot servisiranje osnovnega protipovratnega ventila, kar lahko zahteva specializirano usposabljanje za vzdrževalno osebje.
Aplikacije z dinamično obremenitvijo lahko povzročijo težave s tresljaji pri modelih SL s krmiljenim povratnim ventilom. Ko obremenitve nihajo ali vibrirajo, se lahko ventil večkrat odpre in zapre pri mejnem tlaku, kar povzroči hrup in pospešeno obrabo. Protiutežni ventili te dinamične razmere obravnavajo bolj gladko s svojimi progresivnimi karakteristikami odpiranja. Če vaša aplikacija vključuje stalno premikanje obremenitve in ne statično držanje, povratni ventil s krmiljenjem morda ni najboljša izbira.
Učinki toplotnega raztezanja predstavljajo subtilno, a resnično tveganje pri aplikacijah pilotno upravljanih povratnih ventilov. Ko se hidravlično olje, ujeto med zaprtim ventilom in bremenom, segreje, se razširi in poveča tlak. Inženirji to včasih imenujejo "toplotna zapora", ker lahko dvig tlaka postane tako hud, da ga pilotski signal ne more premagati. Povišanje temperature za približno 10 stopinj Celzija lahko povzroči dvig tlaka, ki presega 100 barov v ujetih prostorninah. Zasnova toplotnih varnostnih ventilov ali upoštevanje temperaturno stabilnih tekočin pomaga zmanjšati to tveganje.
Zaradi stroškov so modeli SL s krmiljenim povratnim ventilom manj privlačni za preproste aplikacije. Osnovni povratni ventil z neposrednim delovanjem stane bistveno manj in deluje popolnoma dobro za enostavno preprečevanje povratnega toka, kjer ni potrebno zadrževanje obremenitve. Prefinjene krmilne funkcije ventila SL upravičujejo svojo višjo ceno le, če vaša aplikacija posebej potrebuje možnost daljinskega sproščanja, nič puščanja ali natančno dvosmerno krmiljenje.
Primerjava SL ventilov z alternativnimi rešitvami
Neposredno delujoči povratni ventili predstavljajo najpreprostejšo alternativo pilotno vodenemu povratnemu ventilu SL. Ti osnovni ventili uporabljajo samo pritisk tekočine, da dvignejo loputo proti lahki vzmeti, kar omogoča pretok v eno smer, medtem ko blokira povratni tok. Odzovejo se zelo hitro in stanejo veliko manj kot pilotno upravljani modeli. Vendar pa lahko nepovratni ventili z neposrednim delovanjem rahlo puščajo pod visokim tlakom, hitreje se obrabijo zaradi neposrednega stika tekočine z loputo in jih ni mogoče odpreti na daljavo v obratni smeri. Delujejo dobro za zaščito izhoda črpalke ali osnovno izolacijo voda, vendar ne izpolnjujejo zahtev za dejansko zadrževanje obremenitve.
Protiutežni ventili združujejo funkcijo razbremenitve tlaka z delovanjem protipovratnega ventila, kar ustvarja nemoten nadzor dinamičnih obremenitev. Ti ventili modulirajo odpiranje na podlagi tlaka obremenitve, kar omogoča nadzorovano spuščanje navpičnih obremenitev, hkrati pa ohranja protitlak, da se prepreči beg. Odlikujejo se pri nadzoru gibanja mobilne opreme, kjer se bremena nenehno premikajo, kot so dvigala žerjavov ali dvižna vrata za vozila. Kompromis je v tem, da imajo protiutežni ventili vedno nekaj nadzorovanega puščanja in so dražji od povratnih ventilov z neposrednim ali pilotnim delovanjem. Za zadrževanje statične obremenitve, kjer premikanje ni zaželeno, povratni ventil SL s krmiljenjem zagotavlja boljšo učinkovitost pri nižjih stroških.
Električno krmiljeni elektromagnetni ventili ponujajo še eno možnost za daljinsko sprostitev. Ti ventili uporabljajo elektromagnetne tuljave za premikanje notranjih tuljav ali loput, kar zagotavlja nadzor vklopa in izklopa brez potrebe po krmilnem tlaku. Dobro delujejo v sistemih z elektronsko nadzorno arhitekturo in se lahko neposredno integrirajo s PLC-ji in drugo opremo za avtomatizacijo. Vendar imajo elektromagnetni ventili običajno nižjo zmogljivost pretoka kot primerljivo veliki pilotno vodeni kontrolni ventili, med neprekinjenim napajanjem proizvajajo toploto in potrebujejo električno energijo za vzdrževanje odprtih položajev. Pilotno upravljani protipovratni ventil SL zmaga v aplikacijah, kjer je hidravlična moč takoj na voljo, električna zapletenost pa mora biti čim manjša.
Hidravlične varovalke predstavljajo specializirano alternativo za varnostno kritično držanje bremena. Te naprave se samodejno zaprejo, ko zaznajo čezmerne pretoke, kar lahko kaže na počeno cev ali zlomljen priključek. Zagotavljajo zaščito v sili, ki je pilotno vodeni povratni ventili ne morejo nuditi. Vendar pa varovalke ne zagotavljajo zmožnosti daljinskega sproščanja in se lahko napačno sprožijo v legitimnih pogojih visokega pretoka. Številni inženirji združujejo obe tehnologiji z uporabo pilotno vodenega protipovratnega ventila SL za običajno krmiljenje in hidravlične varovalke za rezervno zaščito v sili.
Prakse vzdrževanja, ki podaljšujejo življenjsko dobo
Redni razporedi inšpekcijskih pregledov zagotavljajo zanesljivo delovanje sistemov SL s kontrolnimi ventili. Mesečni vizualni pregledi morajo iskati zunanje puščanje olja okoli tesnil in montažnih površin. Tudi majhna puščanja kažejo na poslabšanje tesnila, ki se bo sčasoma poslabšalo. Poslušanje nenavadnih zvokov med delovanjem ventila lahko razkrije težave, preden pride do popolne okvare. Šklepetajoči ali cvileči zvoki pogosto pomenijo nestabilne pogoje tlaka ali obrabljene površine lopute.
Vzdrževanje čistoče tekočine ščiti majhne pilotske prehode, zaradi katerih so kontrolni ventili, ki jih upravlja pilot, občutljivi na kontaminacijo. Upoštevanje zahtev razreda čistosti 20/18/15 standarda ISO 4406 pomeni, da vaš filtrirni sistem zajame delce, preden se lahko zadržijo v kontrolnih odprtinah. Uporaba ustreznega hidravličnega olja brez onesnaženja z vodo preprečuje korozijo notranjih površin. Številni vzdrževalni programi vključujejo četrtletno vzorčenje in analizo olja za preverjanje, ali so ravni onesnaženosti znotraj sprejemljivih razponov.
Pregled pilotne linije si zasluži posebno pozornost, ker se te cevi in prehodi majhnega premera zlahka zamašijo. Z odklopom in povratnim izpiranjem pilotnih vodov se vsako leto odstranijo nakopičene smeti. Kontrolne ventile v pilotnem tokokrogu je treba očistiti ali zamenjati, če kažejo znake lepljenja. Preizkušanje krmilnega tlaka z manometrom potrjuje, da ustrezen krmilni signal doseže priključek X, ko ukazate, da se odpre krmilni povratni ventil SL.
Intervali menjave tesnil so odvisni od pogojev delovanja, vendar se običajno zgodijo vsaki dve do pet let. NBR tesnila zdržijo dlje pri zmernih temperaturah, medtem ko FKM tesnila prenesejo višje temperature in agresivne tekočine, vendar so dražja. Pri menjavi tesnil preglejte spojne površine na loputi in ohišju ventila glede zarez ali obrabe, ki bi lahko preprečila dobro tesnjenje tudi z novimi elastomeri. Rahlo poliranje s finim abrazivnim papirjem lahko obnovi tesnilne površine, globoke zareze pa zahtevajo zamenjavo telesa ventila.
Funkcionalno testiranje potrjuje, da kontrolni ventili s krmiljenjem še vedno delujejo pravilno. Preprost preskus uporablja navpični valj, obremenjen z utežjo. Z blokiranim krmilnim tlakom mora breme ostati popolnoma nepremično več ur ali dni, kar kaže na ničelno puščanje. Uporaba nazivnega krmilnega tlaka mora odpreti ventil in omogočiti gladko spuščanje tovora. Če obremenitev polzi navzdol, ko je krmilni tlak izključen, ali če je za odpiranje ventila potreben čezmeren pilotni tlak, je potrebno vzdrževanje ali zamenjava.
Odpravljanje pogostih težav
Če se krmilni povratni ventil SL ne odpre na ukaz, začnite s preverjanjem krmilnega tlaka na priključku X. Z manometrom na pilotnem priključku potrdite, ali ustrezen signalni tlak doseže ventil. Če je krmilni tlak pod 5 barov, je težava v pilotnem krogu in ne v samem ventilu. Preverite, ali so zamašeni vodi, okvarjeni pilotni ventili ali neustrezna zmogljivost črpalke na krmilnem dovodu.
Če je pilotni tlak pravilen, vendar se ventil še vedno ne odpre, sumite na kontaminacijo v pilotnem prehodu ali zataknjen kontrolni bat. Razstavljanje ventila običajno razkrije umazanijo ali korozijo, ki preprečuje gibanje bata. Temeljito čiščenje vseh notranjih prehodov in zamenjava tesnil običajno povrne delovanje. V hudih primerih ima lahko površina krmilnega bata zareze in jo je treba zamenjati.
Puščanje v blokirani smeri kaže na poškodbo lopute ali sedeža. Majhne količine kontaminacije se lahko vgradijo v mehko površino lopute in ustvarijo poti puščanja, tudi ko je ventil zaprt. Razstavljanje in pregled bosta pokazala, ali čiščenje lopute in sedeža ponovno vzpostavi tesnjenje ali pa so potrebni nadomestni deli. Če puščanje po čiščenju ne preneha, preverite, ali tlak v sistemu ni presegel nazivne zmogljivosti ventila, kar lahko trajno poškoduje tesnilne površine.
Šumenje ali vibracije med delovanjem nakazujejo, da je obremenitev nestabilna ali da krmilni tlak niha. Preverite, ali je obremenitev med delovanjem ventila enakomerna. Če obremenitev sama vibrira, pilotno vodeni povratni ventil SL morda ni prava rešitev za to aplikacijo. Nestabilnost tlaka v pilotnem krogu lahko povzroči, da se ventil večkrat odpre in zapre pri svojem pragu. Namestitev akumulatorja v pilotni vod pogosto zgladi ta nihanja tlaka in ustavi tresenje.
Hrup med preklapljanjem ventila običajno pomeni, da dekompresijska funkcija ne deluje pravilno ali pa aplikacija potrebuje ventil tipa A namesto tipa B. Modeli brez stopnje predodpiranja kroglične lopute nenadoma sprostijo tlak, kar lahko povzroči akustični udar v hidravličnih vodih. Če je hrup nesprejemljiv, težavo običajno reši prehod na pilotno upravljani kontrolni ventil SL z dekompresijsko različico. Druga možnost je, da dodajanje majhne odprtine v pilotni vod upočasni odpiranje ventila, kar zmanjša šok za ceno nekoliko počasnejšega odziva.
Situacije s termično ključavnico zahtevajo različne pristope k odpravljanju težav. Če postane breme težko premakniti, potem ko sistem miruje v vročih pogojih, ujeta ekspanzija tekočine verjetno povzroča čezmeren tlak. Namestitev majhnih toplotnih razbremenilnih ventilov, nastavljenih nad normalnim delovnim tlakom, vendar pod zmogljivostjo preglasitve pilota, omogoča toplotno raztezanje brez vpliva na normalno delovanje. Druga možnost je, da uporaba temperaturno stabilnih hidravličnih tekočin zmanjša koeficient toplotne razteznosti.
Prihodnji razvoj in trendi v industriji
Načrtovalci hidravličnih sistemov vse pogosteje integrirajo senzorje s komponentami SL krmilnega povratnega ventila, da omogočijo predvideno vzdrževanje. Tlačni pretvorniki v pilotskih linijah spremljajo moč krmilnega signala in opozorijo operaterje, preden pilotski tlak pade pod funkcionalno raven. Senzorji za onesnaženje v odtočnem vodu iz priključka Y zaznajo, kdaj se delci začnejo kopičiti, in sprožijo vzdrževanje, preden pride do blokade. Ti pametni sistemi ventilov zmanjšajo nenačrtovane izpade z zgodnjim odkrivanjem težav.
Okoljski predpisi spodbujajo uporabo biološko razgradljivih hidravličnih tekočin, zlasti v mobilni opremi in aplikacijah v gozdarstvu. Sodobne zasnove kontrolnih ventilov SL s krmiljenjem se prilagajajo tem tekočinam z združljivimi tesnilnimi materiali in izboljšano zaščito pred korozijo. VDMA 24568 in podobni standardi pomagajo inženirjem izbrati ustrezne ventile za uporabo bioolja. Ker skrb za okolje narašča, pričakujte širšo združljivost z alternativnimi kemikalijami tekočin.
Trendi miniaturizacije mobilne opreme ustvarjajo povpraševanje po manjših, lažjih kontrolnih ventilih brez žrtvovanja zmogljivosti. Napredne proizvodne tehnike, vključno s 3D-tiskanjem in natančnim litjem, lahko omogočijo bolj kompaktne modele. Zmanjšanje teže je pomembno pri baterijski električni mobilni opremi, kjer vsak kilogram vpliva na doseg delovanja. Prihodnji modeli SL s krmiljenim kontrolnim ventilom bodo morda vključevali lažje materiale, kot je aluminij ali izdelana plastika, v komponentah, ki ne nosijo tlaka.
Izboljšave energetske učinkovitosti so osredotočene na zmanjšanje padcev tlaka v smeri prostega toka. Tudi trenutni padec tlaka 5 barov pri nazivnem pretoku predstavlja izgubljeno energijo, ki postane toplota. Optimizirana geometrija pretočne poti bi lahko zmanjšala padec tlaka za polovico, kar bi izboljšalo splošno učinkovitost sistema. Z naraščanjem stroškov energije in naraščanjem pritiska na okolje postanejo te povečane učinkovitosti ekonomsko privlačnejše.
Integracija z elektronskimi nadzornimi sistemi se bo verjetno razširila. Medtem ko se pilotno upravljani protipovratni ventil SL trenutno opira zgolj na hidravlične pilotne signale, bodo prihodnje različice morda vključevale elektronske pilotne ventile in senzorje položaja, vgrajene neposredno v telo ventila. Ta integracija poenostavlja sistemsko arhitekturo in omogoča bolj izpopolnjene krmilne algoritme, hkrati pa ohranja mehansko preprostost in zanesljivost, zaradi katerih so povratni ventili s krmiljenjem privlačni.
Pravilna izbira za vašo aplikacijo
Izbira krmilnega povratnega ventila SL v primerjavi z alternativnimi tehnologijami zahteva natančno oceno vaših posebnih zahtev. Začnite tako, da ugotovite, ali vaša aplikacija potrebuje statično zadrževanje obremenitve ali dinamično kontrolo obremenitve. Če mora obremenitev ostati popolnoma nepremična, ko je ventil zaprt, je zaradi značilnosti ničelnega puščanja pilotno vodenega povratnega ventila SL najboljša izbira. Če se tovor pogosto premika z nadzorovanimi stopnjami spuščanja, bo protiutežni ventil verjetno boljši.
Razmislite, ali je zmožnost oddaljenega sproščanja pomembna pri vaši zasnovi. Enostavne aplikacije, kjer je sprejemljivo ročno upravljanje ventila, lahko uporabljajo cenejše povratne ventile z neposrednim delovanjem. Kadar morajo operaterji nadzorovati odpiranje ventila na daljavo ali ko morajo avtomatizirani sistemi integrirati krmiljenje ventilov, pilotno upravljani protipovratni ventil SL zagotavlja bistveno upravljanje na daljavo prek svojega pilotnega kroga. Varnostni vidiki pogosto spodbujajo to zahtevo, ko zadrževanje osebja stran od nevarnih območij izboljša splošno varnost sistema.
Iskreno ocenite zmožnosti nadzora kontaminacije vašega sistema. Modeli SL s krmilnim kontrolnim ventilom zahtevajo čisto hidravlično tekočino in ustrezno filtracijo. Če vaša aplikacija deluje v prašnem okolju z mejno filtracijo ali če vzdrževalne prakse niso dosledne, se lahko enostavnejši tipi ventilov z manj majhnimi prehodi kljub omejitvam delovanja izkažejo za bolj zanesljive. Ne izberite sofisticiranih ventilov za sisteme, ki ne morejo vzdrževati čistoče, ki jo ti ventili zahtevajo.
Zahteve glede pretoka in tlaka zožijo izbiro velikosti ventila. Izmerite dejanske stopnje pretoka v vašem tokokrogu, namesto da se zanašate na zmogljivost črpalke, saj večina sistemov ne deluje neprekinjeno pri največjem pretoku. Izbira najmanjšega ventila, ki upravlja z vašimi dejanskimi pretoki, zmanjša stroške in težo. Vrednosti tlaka morajo presegati najvišji sistemski tlak z ustrezno varnostno rezervo, pri čemer se običajno izberejo ventili, ocenjeni vsaj 25 odstotkov nad najvišjim pričakovanim tlakom.
Zahteve glede zunanjega odtoka določajo, ali potrebujete model SL ali zadostuje enostavnejša različica SV. Če se lahko vaš pilotni odtok vrne v rezervoar skozi isti razdelilnik kot glavni ventil, modeli SV z notranjim odtokom delujejo dobro. Kadar mora pilotni odtok potekati ločeno, morda za zagotovitev, da tlak v rezervoarju ne moti krmilnega delovanja, zunanja drenažna odprtina Y na pilotno vodenih kontrolnih ventilih SL modelov zagotavlja potrebno prilagodljivost.
Omejitve prostora za namestitev vplivajo na izbiro načina namestitve. Montaža na ploščo ponuja najkompaktnejšo namestitev, ko lahko oblikujete razdelilnik za namestitev več ventilov. Navojne povezave zagotavljajo prilagodljivost za naknadno vgradnjo ali preskusna stojala, kjer izdelava razdelilnika ni praktična. Previdno izmerite razpoložljivi prostor in preglejte risbe dimenzij, preden se odločite za določeno konfiguracijo namestitve.
Zaključek
Pilotsko upravljani protipovratni ventil SL ima posebno, a pomembno vlogo v hidravličnih sistemih, ki zahtevajo daljinsko vodeno zadrževanje obremenitve brez puščanja. Njegova konfiguracija zunanjega odtoka zagotavlja prilagodljivost zasnove, ki je standardni modeli SV ne morejo doseči, kar je še posebej dragoceno v zapletenih tokokrogih, kjer je usmerjanje krmilnega tlaka pomembno. Razumevanje zmogljivosti in omejitev teh ventilov pomaga inženirjem pri sprejemanju ozaveščenih odločitev o tem, kdaj jih uporabiti in kako jih pravilno vzdrževati.
Za aplikacije statične obremenitve v industrijski avtomatizaciji, mobilni opremi in sistemih, ki so kritični za varnost, tehnologija pilotno vodenega povratnega ventila SL zagotavlja zanesljivo delovanje, ki se mu preprostejše alternative ne morejo kosati. Višji stroški in zahteve glede vzdrževanja so upravičeni, ko sta bistvenega pomena nič puščanja in daljinsko upravljanje. Manj zahtevne aplikacije pogosto dobro delujejo z neposredno delujočimi povratnimi ventili ali drugimi enostavnejšimi rešitvami po nižji ceni.
Pravilna izbira zahteva uskladitev specifikacij ventila z dejanskimi sistemskimi zahtevami ob upoštevanju nazivne velikosti, nazivnih tlakov, materialov tesnil in konfiguracije vgradnje. Podrobna tehnična dokumentacija družbe Bosch Rexroth, vključno s katalogom RE 21482, nudi podatke, potrebne za natančno dimenzioniranje ventilov. Dobavitelji, kot sta Hyquip in Leader Hydraulics, lahko zagotovijo podporo za aplikacije in cene za določene modele.
Vzdrževalni programi, ki poudarjajo nadzor kontaminacije in redne preglede, zagotavljajo zanesljivo delovanje pilotno upravljanih povratnih ventilov SL sistemov deset let ali več. Ko se pojavijo težave, sistematično odpravljanje težav običajno identificira vzroke, ki jih je mogoče odpraviti, kot je blokada krmilnega voda ali obraba tesnila. Če razumemo, kako ti ventili delujejo interno, je odpravljanje težav veliko učinkovitejše.
Ker se hidravlična tehnologija razvija v smeri večje integracije z elektronskim krmiljenjem in izboljšano energetsko učinkovitostjo, se bodo zasnove pilotno vodenega povratnega ventila SL še naprej prilagajale novim zahtevam. Temeljno načelo delovanja – uporaba krmilnega tlaka za mehansko sprostitev zaprte lopute – ostaja dobro in bo verjetno služilo hidravličnim sistemom še mnoga prihodnja desetletja. Inženirji, ki temeljito razumejo te ventile, lahko načrtujejo boljše sisteme in učinkoviteje rešujejo težave.
