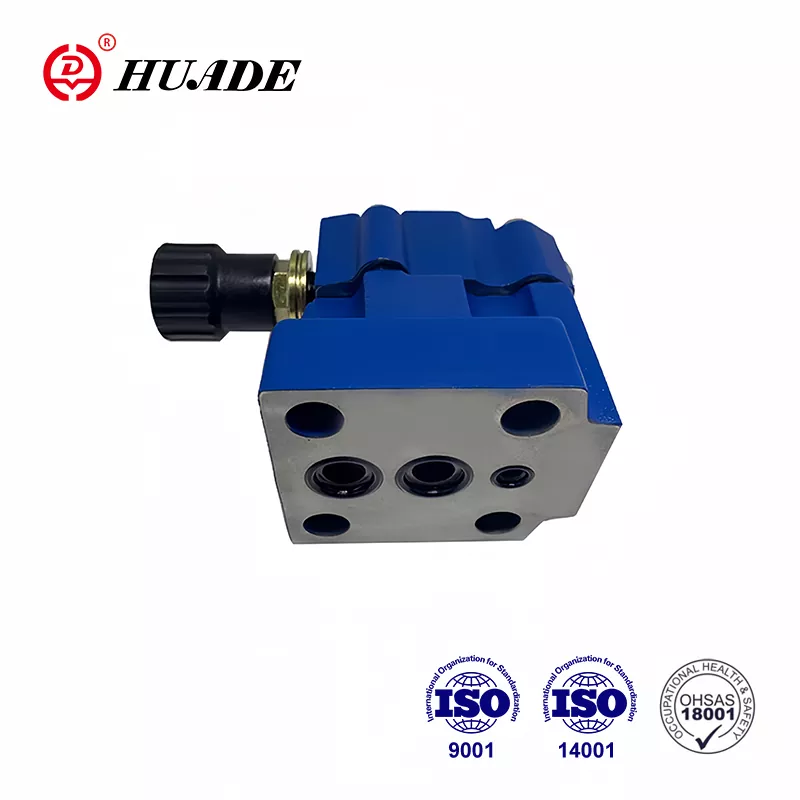

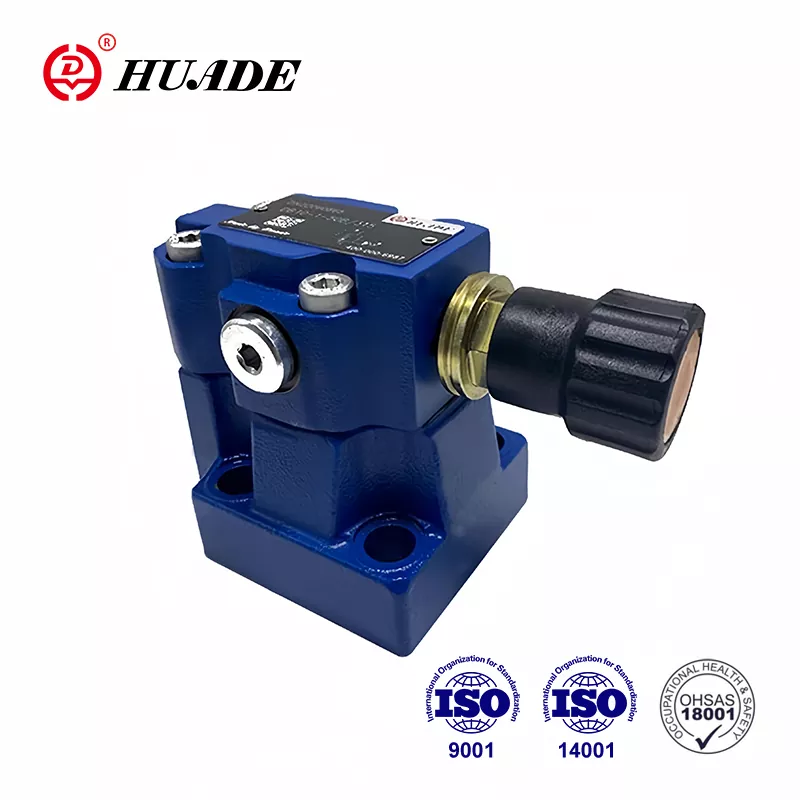

Ventil za razbremenitev tlaka DB 20

V primerjavi z drugimi podobnimi izdelki so Huade® tlačni ventili bolj napredni v tehnologiji in na tem področju bolj trpežni. Tip DB 20 ventilov lahko nadomesti DB 20, ki ga ponuja Rexroth. Tovarna je zavezana, da strankam zagotavlja kakovostne in stabilne hidravlične tlačne ventile. Uvedla je več kot 750 napredne proizvodne opreme z vsega sveta. Tovarna je prešla ISO9001, ISO14001 in OH SAS18001. Hidravlični zaklopki Huade® so v primerjavi s svetovno znanimi blagovnimi znamkami razmeroma poceni. Huade Hydraulic je zaradi visoko kakovostne in nizke cene privabil številne kupce doma in v tujini in osvojil široko priznanje potrošnikov.

Parameter izdelka tlačnega razbremenitvenega ventila DB 20

Funkcija izdelka in uporaba tlačnega razbremenitvenega ventila DB 20

Značilnosti:

▶ Montaža podloge

▶ Vzorec prenosa na DIN 24 340, obrazec E, ISO 6264 in CETOP - RP 121H

▶ Priključek cevi

▶ Vstavite povezavo

▶ Tri prilagoditvene elemente:

. Rotacijski gumb

. Šestica. Vijak z glavo z zaščitnim pokrovčkom

. Rotacijski gumb za zaklepanje s lestvico

▶ Solenoid, ki deluje raztovarjanje z vgrajenim usmerjevalnim ventilom

Funkcija, odsek in simboli tlačnega razbremenitvenega ventila DB 20

Splošno

Vrste DB tlačnih ventilov so pilotni ventili za razbremenitev tlaka.

Uporabljajo se za omejitev kontrolnega tlaka.

Vzponki za razbremenitev tlaka (DB) so sestavljeni predvsem iz glavnega ventila (1) z glavnim sklopom tuljave (3) in pilotskim ventilom (2) z elementom nastavitve tlaka.

TISK RELIGNI VENTIL DB

Pritisk v pristanišču A deluje na glavno tuljavo (3). Hkrati se pritisne na krmilne črte (6) in (7), ki sta opremljena z odprtinami (4) in (5), na vzmetni obremenitvi glavne tuljave (3) in na kroglici (8) v pilotskem krmilnem ventilu (2). Če tlak v pristanišču A presega ventil, postavljen na vzmet (9), se žoga (8) odpre proti vzmet (9).

Signal za to prihaja notranje prek kontrolnih linij (10) in (6) iz pristanišča A. Tlačna tekočina na vzmetni obremenjeni strani glavne tuljave (3) zdaj teče skozi kontrolno črto (7), izvrtino odprtine (11) in kroglico (8) v vzmetno komoro (12). V tipu DB ... 50B/... notranje teče prek kontrolne linije (13) v rezervoar ali v tipu DB..50/.. y..Vaknalno prek kontrolne črte (14). Zaradi odprtin (4) in (5) padec tlaka se pojavi pri glavnem tuljavi (3), je odprta povezava od pristanišča A do pristanišča B. Zdaj tlačna tekočina teče iz pristanišča A do pristanišča B, hkrati pa ohranja nastavljeni delovni tlak.

Tlačni ventil lahko raztovorimo ali preklopimo na drugačen tlak (druga tlačna stopnja) prek vrat "x" (15).

Struktura DB ... 50B

Simbol DB ... 50b

Obvestilo

1. Tekočina je treba filtrirati. Minimalna finost filtra je 20 ㎛.

2. Rezervoar se mora zatesniti in na vhodu v zrak mora biti nameščen zračni filter.

3. Proizvodi brez podplate, ko zapuščajo tovarno, če jih potrebujejo, naročite posebej.

4. Pritrdilni vijaki morajo biti visoka stopnja intenzivnosti (razred 10.9). Izberite in uporabite, jih v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezana z ventilom, je potrebna hrapavost površine 0,8.

6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
