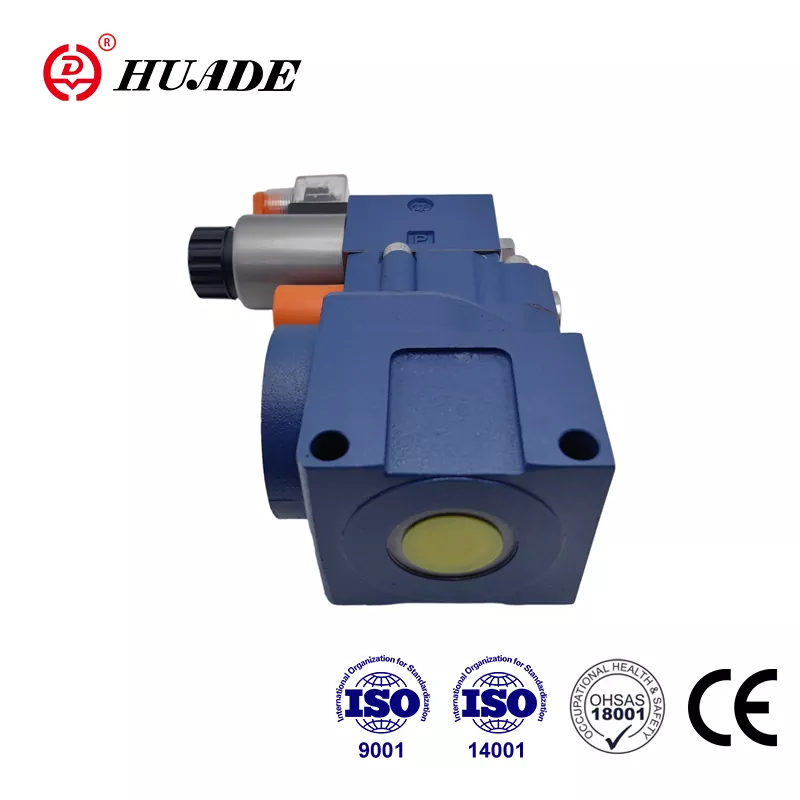

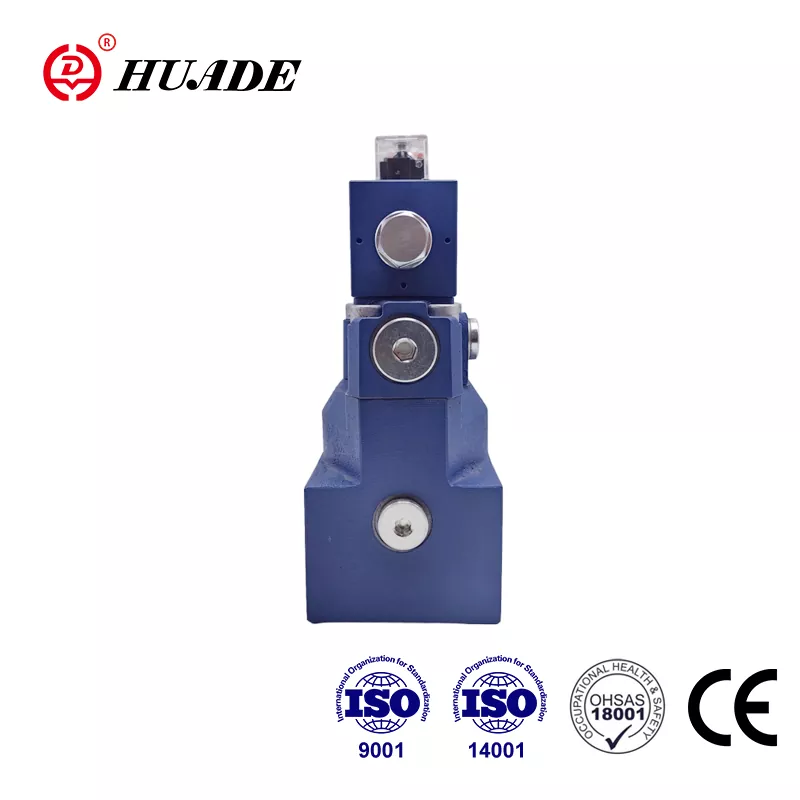

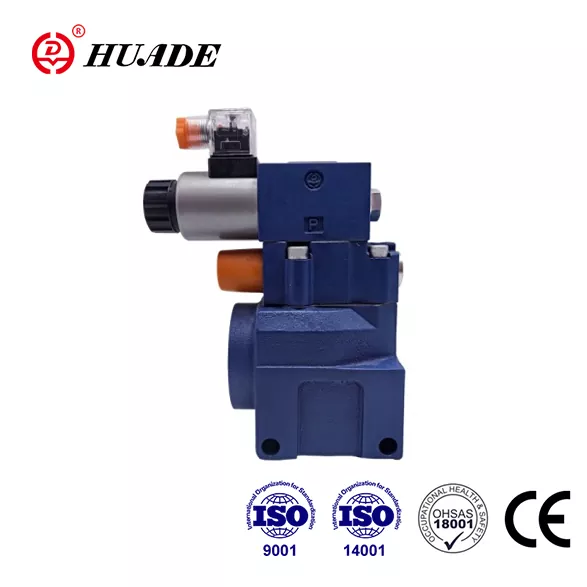

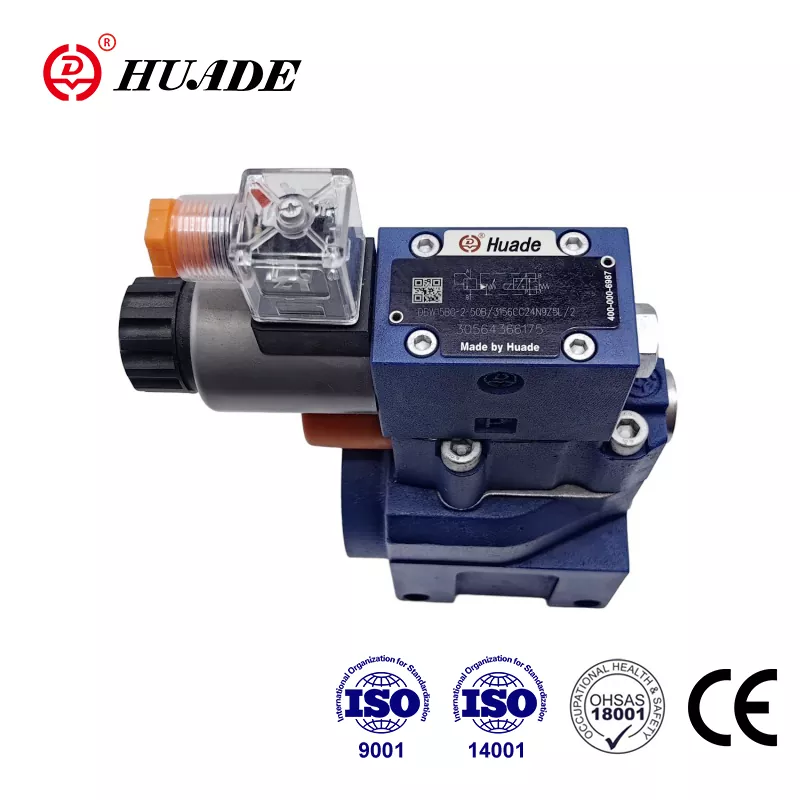

Ventil za reliščni ventil DBW 10

Huade® tlačni reliefni ventil DBW 10 je bolj trpežen v primerjavi z drugimi podobnimi izdelki. Razlog je v tem, da je Huade Hydraulic z Rexrothom imel dve dolgoročni sodelovanje. Type DBW 10 lahko nadomesti iste serijske ventile, ki jih ponuja Rexroth. Za zagotavljanje hidravličnih izdelkov je tovarna uvedla 750 napredne proizvodne opreme z vsega sveta. Tovarna je bolj pozorna na praktičnost izdelkov in se zavezuje, da bo strankam zagotovila cenovno dostopne hidravlične zaklopke. Vse veje tovarne so minile ISO9001, ISO14001 in OH SAS18001. Blagovna znamka Huade® ima na Kitajskem velik ugled. Zaradi zanesljive kakovosti in stabilnih zmogljivosti se Huade® tlačni ventili pogosto uporabljajo v inženirskih in gradbenih strojih ter vojaški industriji ter na drugih področjih.

Parameter izdelka tlačnega razbremenitvenega ventila DBW 10

Funkcija izdelka in uporaba tlačnega razbremenitvenega ventila DBW 10

Značilnosti:

▶ Montaža podloge

▶ Vzorec prenosa na DIN 24 340, obrazec E, ISO 6264 in CETOP - RP 121H

▶ Priključek cevi

▶ Vstavite povezavo

▶ Tri prilagoditvene elemente:

. Rotacijski gumb

. Šestica. Vijak z glavo z zaščitnim pokrovčkom

. Rotacijski gumb za zaklepanje s lestvico

▶ Solenoid, ki deluje raztovarjanje z vgrajenim usmerjevalnim ventilom

Vloga:

Tlačni ventili DBW 10 se uporabljajo za omejevanje in elektronsko sproščanje raztovarjanja kontrolnega tlaka.

Funkcija, odsek in simboli tlačnega razbremenitvenega ventila DBW 10

Splošno

Tlačni ventili DBW so pilotni ventili za razbremenitev tlaka.

Vzponki za razbremenitev tlaka (DB) so sestavljeni predvsem iz glavnega ventila (1) z glavnim sklopom tuljave (3) in pilotskim ventilom (2) z elementom nastavitve tlaka.

TISK RELIGNI VENTIL DB

Pritisk v pristanišču A deluje na glavno tuljavo (3). Hkrati se pritisne na krmilne črte (6) in (7), ki sta opremljena z odprtinami (4) in (5), na vzmetni obremenitvi glavne tuljave (3) in na kroglici (8) v pilotskem krmilnem ventilu (2). Če tlak v pristanišču A presega ventil, postavljen na vzmet (9), se žoga (8) odpre proti vzmet (9).

Signal za to prihaja notranje prek kontrolnih linij (10) in (6) iz pristanišča A. Tlačna tekočina na vzmetni obremenjeni strani glavne tuljave (3) zdaj teče skozi kontrolno črto (7), izvrtino odprtine (11) in kroglico (8) v vzmetno komoro (12). V tipu DB ... 50B/... notranje teče prek kontrolne linije (13) v rezervoar ali v tipu DB..50/.. y..Vaknalno prek kontrolne črte (14). Zaradi odprtin (4) in (5) padec tlaka se pojavi pri glavnem tuljavi (3), je odprta povezava od pristanišča A do pristanišča B. Zdaj tlačna tekočina teče iz pristanišča A do pristanišča B, hkrati pa ohranja nastavljeni delovni tlak.

Tlačni ventil lahko raztovorimo ali preklopimo na drugačen tlak (druga tlačna stopnja) prek vrat "x" (15).

TISK RELIGNI VENTIL TIP DBW

Funkcija tega ventila je v osnovi enaka kot DB ventila

Raztovarjanje na glavni tuljavi (3) pa dosežemo z aktiviranjem vgrajenega usmerjenega ventila (16).

Struktura DBW ... 50B

Simbol DBW ... 50B

Obvestilo

1. Tekočina je treba filtrirati. Minimalna finost filtra je 20 ㎛.

2. Rezervoar se mora zatesniti in na vhodu v zrak mora biti nameščen zračni filter.

3. Proizvodi brez podplate, ko zapuščajo tovarno, če jih potrebujejo, naročite posebej.

4. Pritrdilni vijaki morajo biti visoka stopnja intenzivnosti (razred 10.9). Izberite in uporabite, jih v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezana z ventilom, je potrebna hrapavost površine 0,8.

6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
