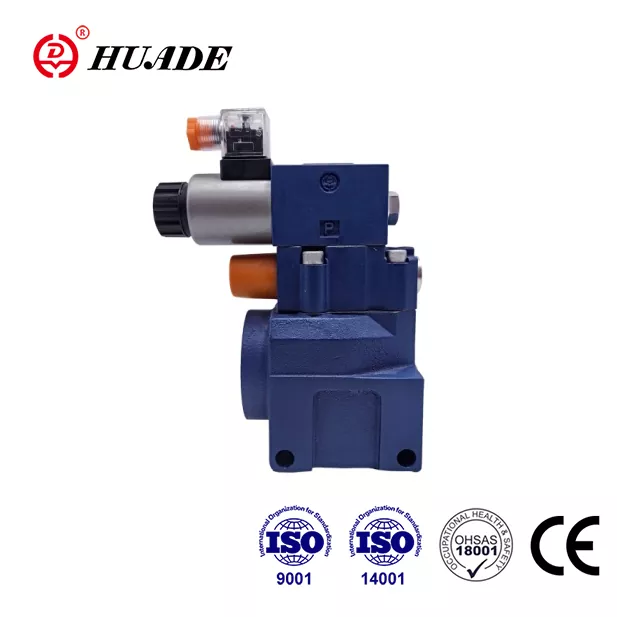

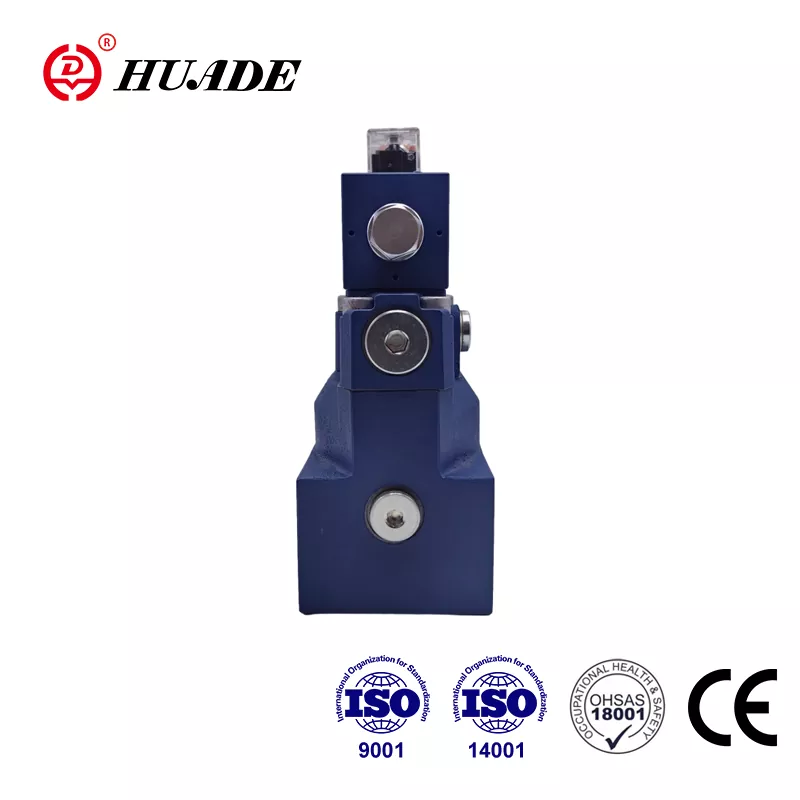

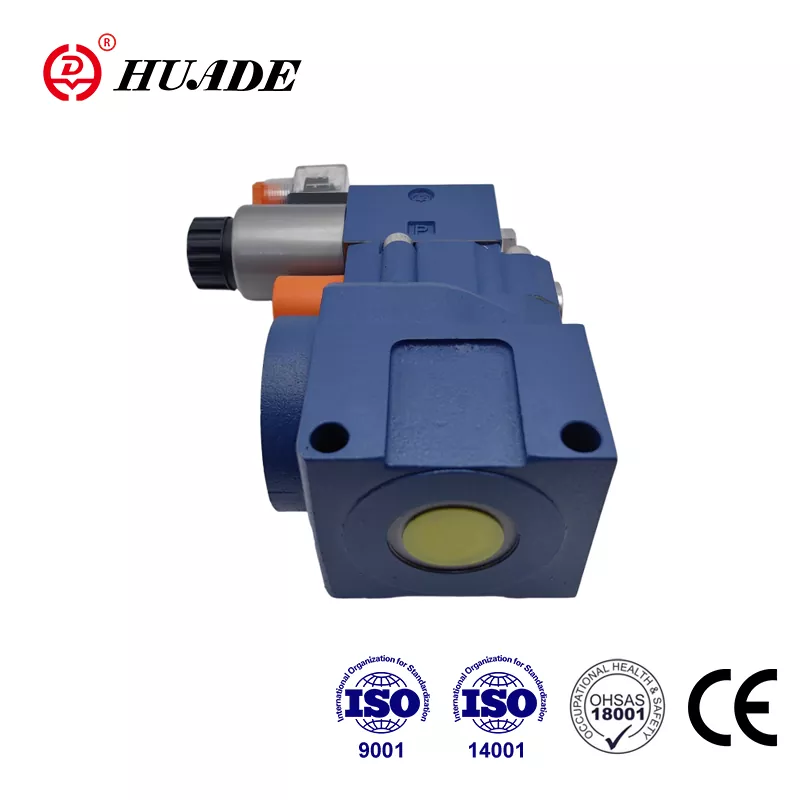

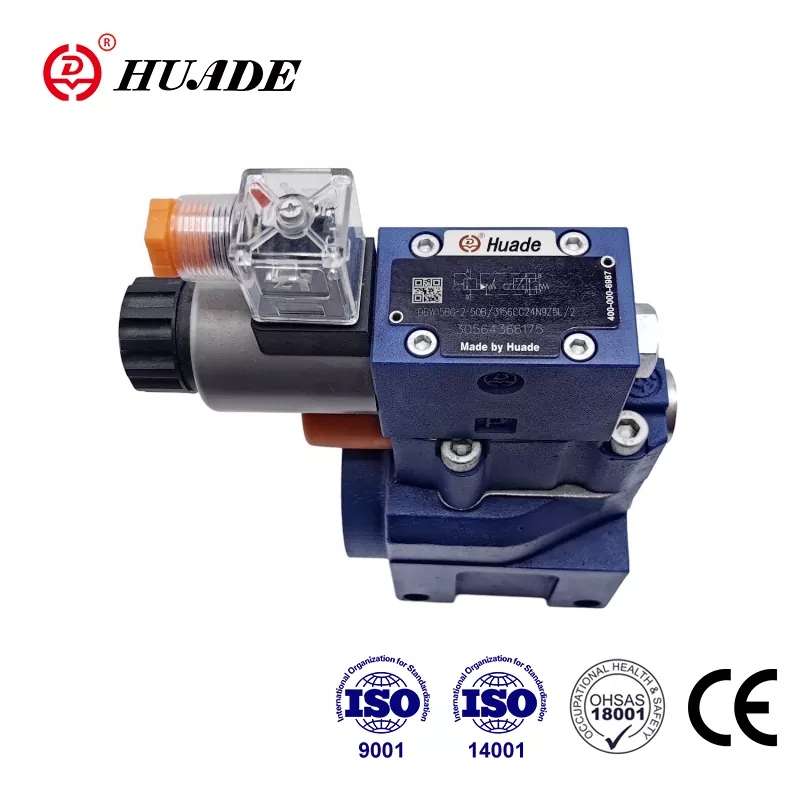

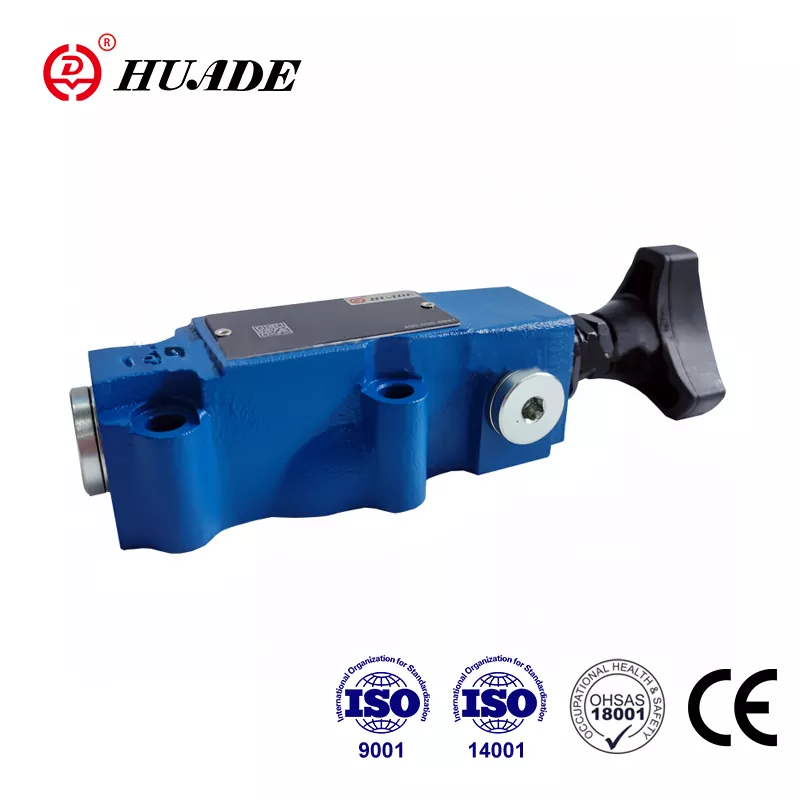

Tlačni ventil DBW 20

Huade Hydravlic pogosto zagotavlja hidravlične zaklopke s podobno kakovostjo kot blagovne znamke prve linije, vendar po cenovno ugodnejših cenah. Pritizalni ventil DBW 20 se lahko ujema z Rexrothom v smislu zmogljivosti in parametrov. Razlog je v tem, da je Huade Hydraulic iz Rexroth uvedel vrhunsko tehnologijo zaradi dveh dolgoročnih sodelovanja z Rexrothom. Kot proizvajalec s precejšnjo močjo na področju hidravličnega prenosa in nadzora Huade Hydravlic posveča več pozornosti praktičnosti svojih tlačnih zaklopk in je naklonjen trgu. Vse veje podjetja so opravile ISO9001, ISO14001 in OH SAS18001. Huade® je znana nacionalna blagovna znamka Kitajska zaradi zanesljive kakovosti in stabilnih zmogljivosti svojih izdelkov.

Parameter izdelka tlačnega razbremenitvenega ventila DBW 20

Funkcija izdelka in uporaba tlačnega razbremenitvenega ventila DBW 20

Značilnosti:

▶ Montaža podloge

▶ Vzorec prenosa na DIN 24 340, obrazec E, ISO 6264 in CETOP - RP 121H

▶ Priključek cevi

▶ Vstavite povezavo

▶ Tri prilagoditvene elemente:

. Rotacijski gumb

. Šestica. Vijak z glavo z zaščitnim pokrovčkom

. Rotacijski gumb za zaklepanje s lestvico

▶ Solenoid, ki deluje raztovarjanje z vgrajenim usmerjevalnim ventilom

Vloga:

Glavna funkcija ventilov za razbremenitev tlaka DBW 20 je omejevanje in magnetno aktiviranje razkladanja kontrolnega tlaka.

Oddelek in simboli tlačnega razbremenitvenega ventila DBW 20

Splošno

DBW pilotski tlačni razbremenilni ventili so sestavljeni predvsem iz glavnega ventila (1) z glavnim sklopom tuljave (3) in pilotskim ventilom (2) z elementom nastavitve tlaka.

TISK RELIGNI VENTIL DB

Pritisk v pristanišču A deluje na glavno tuljavo (3). Hkrati se pritisne na krmilne črte (6) in (7), ki sta opremljena z odprtinami (4) in (5), na vzmetni obremenitvi glavne tuljave (3) in na kroglici (8) v pilotskem krmilnem ventilu (2). Če tlak v pristanišču A presega ventil, postavljen na vzmet (9), se žoga (8) odpre proti vzmet (9).

Signal za to prihaja notranje prek kontrolnih linij (10) in (6) iz pristanišča A. Tlačna tekočina na vzmetni obremenjeni strani glavne tuljave (3) zdaj teče skozi kontrolno črto (7), izvrtino odprtine (11) in kroglico (8) v vzmetno komoro (12). Zaradi odprtin (4) in (5) padec tlaka se pojavi pri glavnem tuljavi (3), je odprta povezava od pristanišča A do pristanišča B. Zdaj tlačna tekočina teče iz pristanišča A do pristanišča B, hkrati pa ohranja nastavljeni delovni tlak.

Tlačni ventil lahko raztovorimo ali preklopimo na drugačen tlak (druga tlačna stopnja) prek vrat "x" (15).

TISK RELIGNI VENTIL TIP DBW

Funkcija tega ventila je v osnovi enaka kot DB ventila

Raztovarjanje na glavni tuljavi (3) pa dosežemo z aktiviranjem vgrajenega usmerjenega ventila (16).

Struktura DBW ... 50B

Simbol DBW ... 50B

Obvestilo

1. Tekočina je treba filtrirati. Minimalna finost filtra je 20 ㎛.

2. Rezervoar se mora zatesniti in na vhodu v zrak mora biti nameščen zračni filter.

3. Proizvodi brez podplate, ko zapuščajo tovarno, če jih potrebujejo, naročite posebej.

4. Pritrdilni vijaki morajo biti visoka stopnja intenzivnosti (razred 10.9). Izberite in uporabite, jih v skladu s parametrom, navedenim v vzorčni knjigi.

5. Hrapavost površine, povezana z ventilom, je potrebna hrapavost površine 0,8.

6. Površinski zaključek paritvenega kosa je potreben na 0,01/100 mm.
