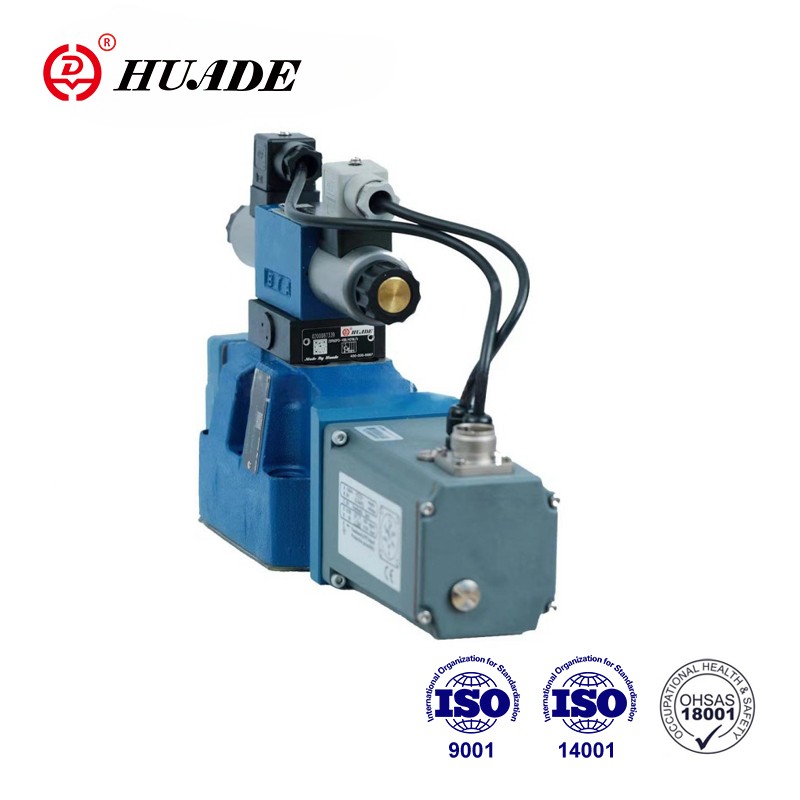

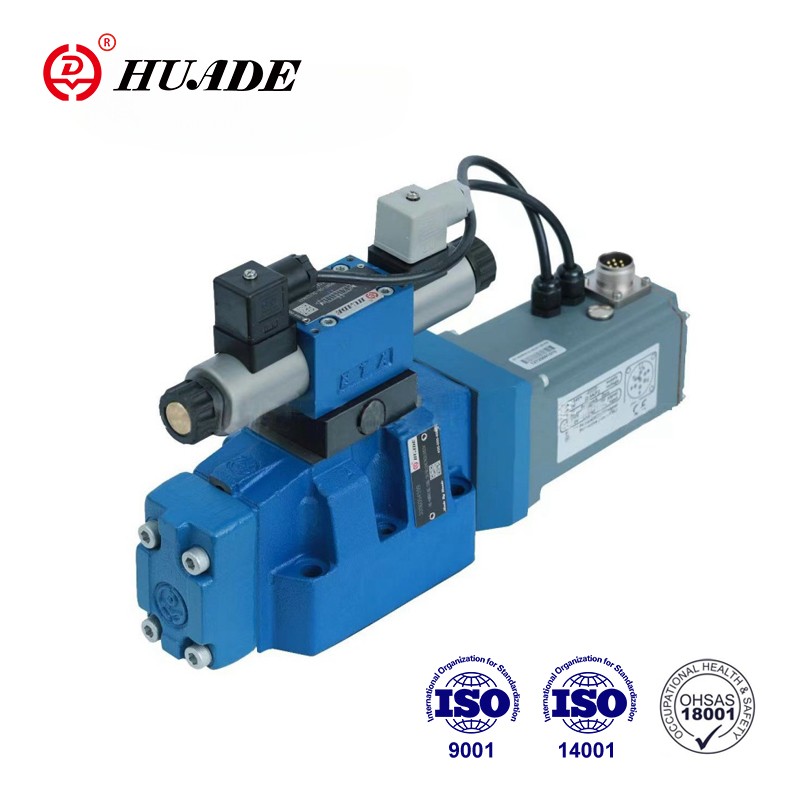

Ventili tipa 4wrke so dvostopenjski proporcionalni usmerjevalni ventili. Nadzirajo smer in velikost pretoka. Glavna stopnja je pod nadzorom položaja, tako da je položaj kontrolne tuljave neodvisen od sil pretoka tudi v primeru večjih tokov. Po uvedbi tehnologije in neodvisnih raziskav in razvoja imajo proporcionalni izdelki za ventil Huade blagovne znamke stabilne zmogljivosti in visoko kakovost.
| Hidravlična | |||||
| Velikost | 10 | 16 | 25 | 32 | |
| Delovni tlak | Pilotni regulacijski ventil (MPA) Pilotna oskrba olja | 2,5 ~ 31,5 | |||
| Glavni ventil, pristanišča P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Povratni tlak (MPA) | Odtok pilotnega olja, zunanji | 31.5 | 25 | 25 | 25 |
| Pilotno odtok olja, notranji | ＜ 1 | ||||
| Pristanišče y | ＜ 1 | ||||
| Nominalni tok Q ± 10 % pri △ P = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Pretok glavnega ventila (največ dovoljen) (L/min) | 170 | 460 | 870 | 1600 | |
| Pilotni pretok olja v pristanišču x ali y s korakom vhodni signal od 0 do 100 % (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Histereza (%) | ≤1 | ||||
| Občutljivost odziva (%) | ≤0.5 | ||||
| Natančnost filtriranja (μm) | ≤20 | ||||
| Tlačna tekočina | Fosfatni ester mineralnega olja | ||||
| Srednja viskoznost (mm2/s) | 20 ~ 380 | ||||
| Temperaturno območje tlačne tekočine (℃) | -20 ~ 70 | ||||
| Teža (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Električni podatki | |
| Zaščita ventila do DIN 40 050 | IP65 |
| Vrsta napetosti | DC |
| Vrsta signala | Analogno |
| Moč, max (w) | 72 (povprečno = 24 W) |
| Električna povezava | S komponentnim vtičem za e din 43 563-Am6 |
| Priključek za vtičnika do E DIN 43 563-BF6-3 | |
| Nadzor elektronike | Integriran v ventil |
Značilnosti:
▶ Pilot je upravljal dvostopenjski proporcionalni usmerjevalni ventil z električnim položajem povratne informacije glavne kontrolne tuljave in integrirane elektronike (OBE);
▶ Nadzor smeri pretoka in velikosti toka
▶ Delovanje s proporcionalnimi elektromagnetnimi
▶ Montaža podloge: Vzorec prenosa v skladu z IS0 4401
▶ Glavna kontrolna tuljava, osredotočena na vzmet
▶ Povratne informacije o električnem položaju
▶ Pilotni krmilni ventil: enostopenjski proporcionalni usmerjevalni ventil
▶ Glavna faza s nadzorom položaja
Vloga:
Za nadzor smeri in pretoka se uporablja proporcionalni smerni ventil 4wrke-3x.
Ventili so v glavnem sestavljeni iz pilotskega krmilnega ventila (1), ohišja (8), glavne kontrolne tuljave (7), pokrovov (5 in 6), sredinskega vzmeta (4), induktivnega položaja pretvornika (9) in ventila za zmanjšanje tlaka (3). Če vhodnega signala ni, se glavna kontrolna tuljava (7) hrani v osrednjem položaju s centralnim vzmeti (4). Tako sprememba položaja glavne kontrolne tuljave (7) kot sprememba ukazne vrednosti na stičišču, ki povzema ojačevalnik, ustvarita diferencialno napetost. Med primerjavo ukazov in dejanske vrednosti se določi možno krmilno odstopanje prek elektronike in sorazmerni magnetni magnetni regulacijski ventil (1) je priložen toku. Tok sproži silo v malenoidu, ki upravlja krmilno tuljavo prek bata v vrsti. Pretok, ki se sprosti prek kontrolnih presekov, povzroči nastavitev glavne kontrolne tuljave. Glavna kontrolna tuljava (7) z jedro induktivne vrednosti. V nadzorovanem stanju je glavna kontrolna tuljava (7) uravnotežena in se hrani v tem položaju pretvornik (9), pritrjen nanj, je izpodrinjen do kontrolnega položaja. Udarna poteza kontrolne tuljave in krmilno odpiranje sorazmerno spremenita vrednost ukazne vrednosti. Kontrolna elektronika je integrirana v ventil. S prilagajanjem ventila in elektronike je odstopanje v serijski proizvodnji naprav nizko. Rezervoarne linije ne smejo biti prazne; V primeru ustreznega pogoja namestitve je nameščen ventil prednastavitve
Simbol sorazmernega usmerjenega ventila 4wrke-3x
Paket Proporcionalni usmerjeni ventil 4wrke-3x
