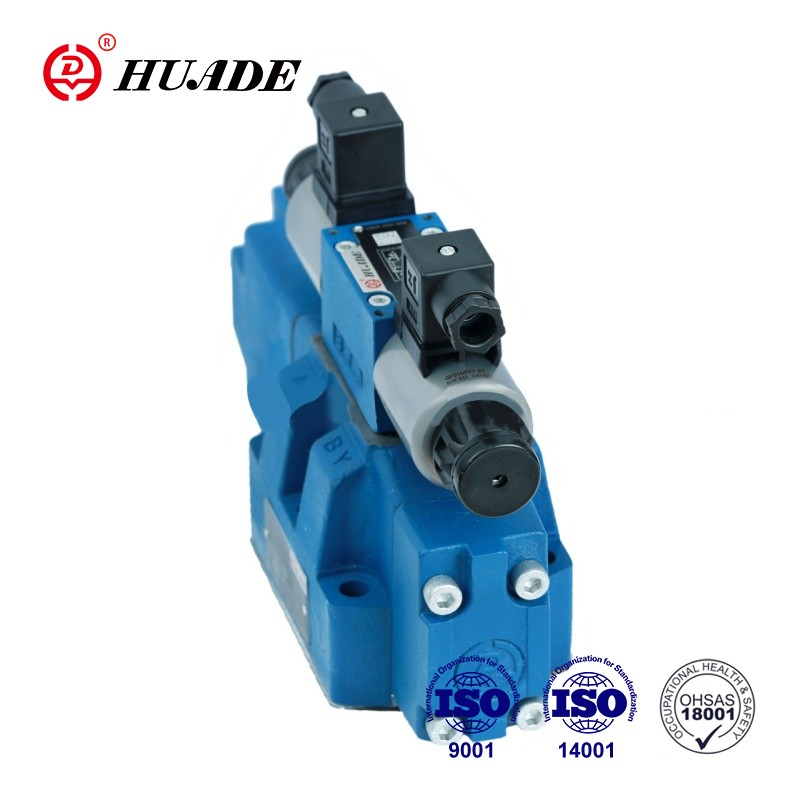

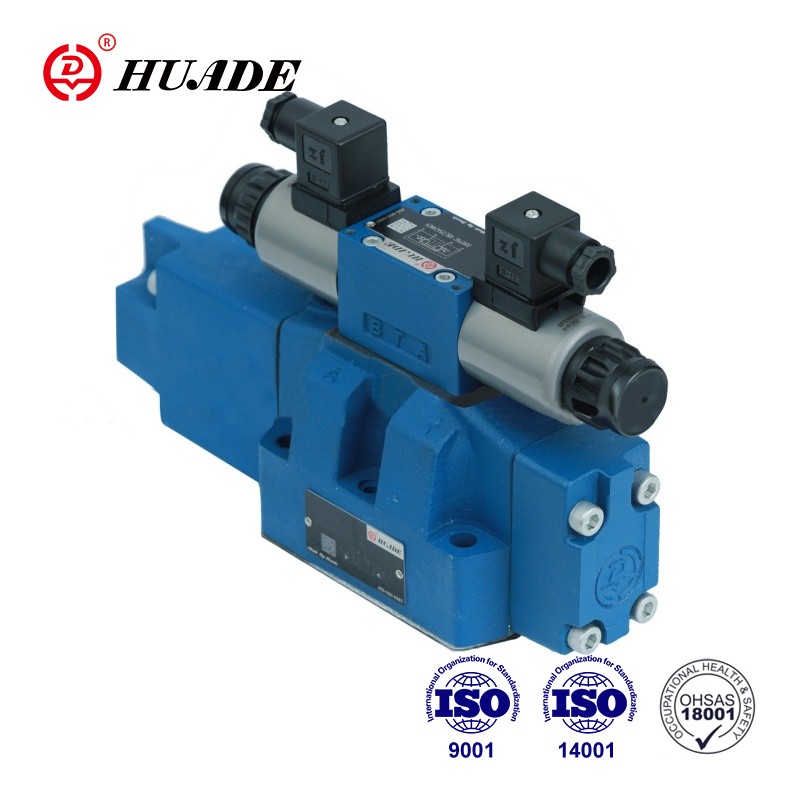

Ventili tipa HD-4WRZ so 4-potni ventili, ki se poganjajo preko proporcionalnih solenoidov. Uporabljajo se za nadzor smeri in hitrosti pretoka. Huade Hydraulic je predstavil visoko tehnologijo podjetja Rexroth. Po letih neodvisnih raziskav in razvoja imajo proporcionalni ventili, ki jih proizvaja Huade, odlične zmogljivosti, ki jih je mogoče primerjati s tistimi vrhunskih blagovnih znamk.
| Hidravlični | |||||
| Nazivna velikost | 10 | 16 | 25 | 32 | |
| Delovni tlak | zunanji dovod pilotnega olja | 3~10 | |||
| -Pilotni ventil (MPa) | notranji dovod pilotnega olja | 10~31.5 | 10~35 | ||
| -Glavni ventil (MPa) | 31.5 | 35 | |||
| Tlak v povratnem vodu (MPa) | Priključek T (zunanji izpust pilotnega olja) | 31.5 | 25 | 25 | 15 |
| Priključek T (vmesni izpust pilotnega olja) | 3 | ||||
| Vrata Y | 3 | ||||
| Volumen pilotnega olja (cm3) za gibanje tuljave 0~100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Pretok krmilnega olja na vratih X in Y (L/min) za stopničasto obliko vhodnega signala 0~100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Pretok skozi glavni ventil (l/min) | 170 | 460 | 870 | 1600 | |
| Histereza % | ≤6 | ||||
| Tlačna tekočina | Mineralno olje1 po DIN 51 524 | ||||
| Temperaturno območje tlačne tekočine (℃) | -20~80 | ||||
| Razpon viskoznosti (mm2/s) | 20~380 | ||||
| Namestitev | neobvezno, po možnosti vodoravno | ||||
| Teža za različico WRZ... (za WRZE"dodatno 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Električni | |||
| Vrsta ventila | SEP | VREJE | |
| Vrsta napetosti | DC | ||
| Maks. tok (A) | 1.5 | 2.5 | |
| Upornost elektromagnetne tuljave (Ω) | Hladna vrednost pri 20 ℃ | 4.8 | 2 |
| Max.topla vrednost | 7.2 | 3 | |
| Zaščita | IP65 | ||
| Temperatura tuljave (℃) | do 150 | ||
| Dajatev % | 100 | ||
| Krmilna elektronika | HD-VT-VSPA2-50-1X/. | integrirana nadzorna elektronika | |
Lastnosti:
▶Pilotno voden proporcionalni smerni ventil
▶Za montažo na ploščo
▶Nadzor smeri in hitrosti pretoka
▶Vzmetno središče krmilne tuljave
▶Ventilska in proporcionalna krmilna elektronika iz enega vira
Uporaba:
Funkcija ventilov HD-4WRZ je krmiljenje smeri in stopnje pretoka.
Ventil je v osnovi sestavljen iz: pilotnega ventila ①, glavnega tuljave ④, glavnega ventila ⑥ in centrirne vzmeti ③. Ko je solenoid B v izklopljenem stanju, se krmilni valj ② premakne v desno. Oskrba krmilnega olja v pilotni ventil je notranja prek priključka P ali zunanja prek priključka X. Vodilno olje teče skozi pilotni ventil ① v tlačno komoro in premakne glavno vreteno ④ sorazmerno z električnim vhodnim signalom. Povezava od P do A in od B do T poteka prek prečnih prerezov z odprtino s progresivnimi karakteristikami pretoka.
Ko je solenoid A v izklopljenem stanju, se glavna tuljava premakne v levo. Povezava od P do B in od A do T. Odklop solenoida, krmilna tuljava in pilotna tuljava ④ se pomakneta nazaj v svoje središče položajih.
Simbol proporcionalnega smernega ventila 4WRZ-7X
Oskrba pilotnega olja
