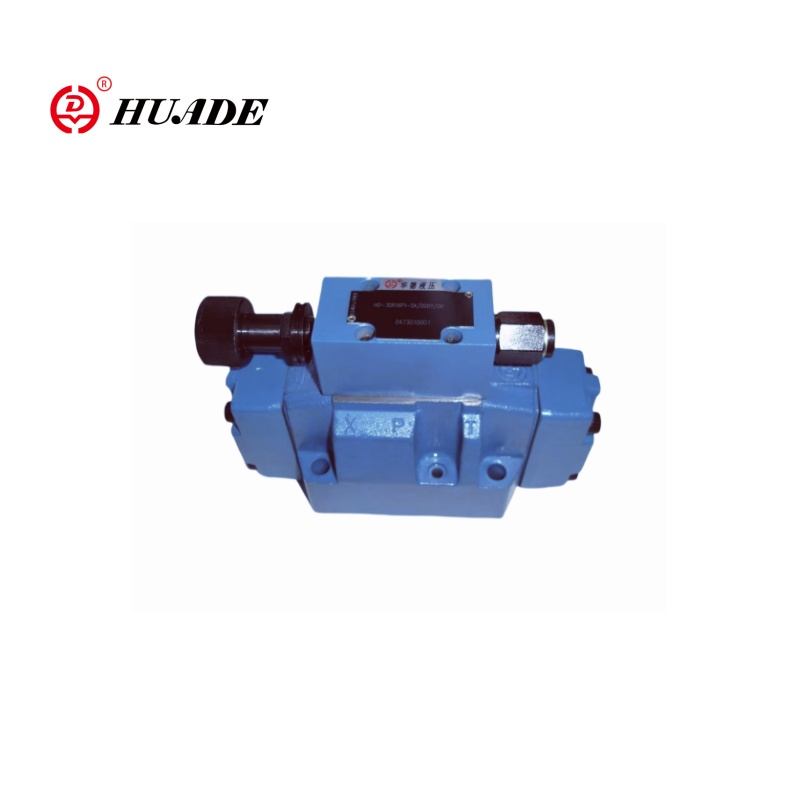

Pilot, ki je upravljal s tristranskim proporcionalnim ventilom za zmanjšanje tlaka 3DR16P-5X, je visokozmogljiv hidravlični kontrolni element. Huadejev proporcionalni ventil za zmanjšanje tlaka 3DR16P-5x se uporablja predvsem za zmanjšanje in omejevanje tlaka sistema, da se zagotovi, da lahko hidravlični sistem ohrani stabilno raven tlaka. 3DR16P-5X, kjer "3DR" predstavlja tristransko serijo ventilov za zmanjšanje tlaka, "16" predstavlja velikost, "P" predstavlja nadzor tlaka in "5x" predstavlja konfiguracijsko kodo. Huadejev proporcionalni ventil 3DR16P-5X lahko nadomesti isti model, ki ga ponuja Rexroth.
| Splošno | ||
| Teža kg | 8 | |
| Položaj namestitve | Neobvezno | |
| Obseg temperature okolice ℃ | -30 do+50 | |
| Hidravlična | ||
| Nominalna tlačna vrstica | 315 | |
| Največji delovni tlak | -Port p Bar | 315 |
| -Port a Bar | 250 | |
| - Bar v pristanišču | Ločeno in brez pritiska na rezervoar | |
| Nastavitev tlaka | -Inimalni bar | Odvisno od toka |
| -Maksimalna vrstica | 50; 100; 200; 250 | |
| Največji tok l/min | 220 | |
| Hidravlična tekočina | Mineralno olje (HL, HLP) do DIN 51524 1); hitre biološke hidravlične tekočine do VDMA 24568 (glej tudi RE 90221); Hetg (olje posilstva) 1); HEPG (poliglikoli) 2); Hees (sintetični estri) 2); druge hidravlične tekočine na zahtevo | |
| Obseg temperature hidravlične tekočine ℃ | -30 do +80 (NBR tesnila) -20 do +80 (FKM tesnila) | |
| Območje viskoznosti mm2/s | 10 do 800 | |
| Dovoljen max. Stopnja kontaminacije razreda hidravlične tekočine in čistoče do ISO 4406 (c) | Razred 20/18/15 3 | |
Značilnosti:
▶ ventil za zmanjšanje (p na a) in omejevanje (a do t) sistem
▶ Za pritrditev podloge
▶ 4 Ocene tlaka
▶ 4 Nastavitveni elementi, neobvezno:
● Rotacijski gumb
● rokav s šesterokotnikom in zaščitno kapico
● Rotacijski gumb, ki ga je mogoče zakleniti s lestvico
Rotacijski gumb z lestvico
Vloga:
Proporcionalni ventil za zmanjšanje tlaka 3DR16P-5X je primeren za hidravlične sisteme, ki potrebujejo visoko natančno krmiljenje tlaka, kot so stroji za oblikovanje vbrizgavanja, gradbeni stroji in visoko natančna proizvodna oprema.
Tlačni krmilni ventili tipa 3D so pilotski 3-smerni ventili za zmanjšanje tlaka s tlačno reliefno funkcijo za sekundarno vezje. Uporabljajo se za zmanjšanje sistemskega tlaka.

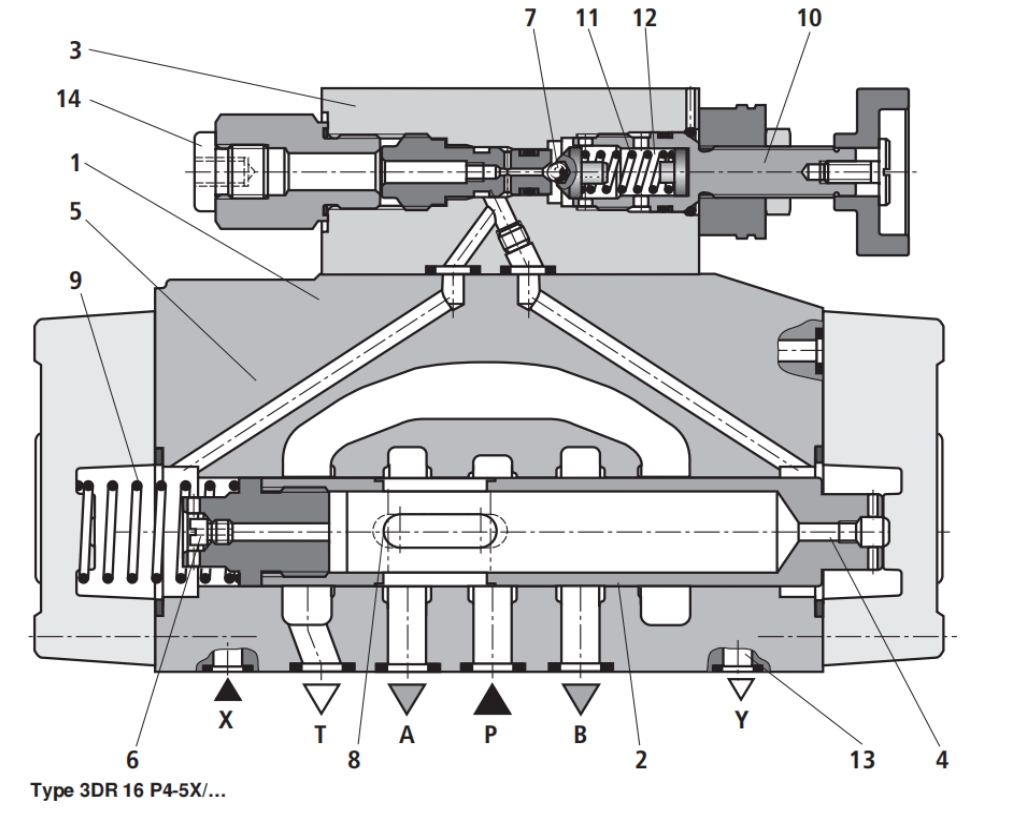

Vzpolnjeni ventil je v osnovi sestavljen iz glavnega ventila (1) s krmilnim tuljavo (2) in pilotnim krmilnim ventilom (3) z elementom nastavitve tlaka (10).
V začetnem položaju je ventil odprt. Hidravlična tekočina lahko teče iz kanala P v kanal A brez omejitev.
Tlak v kanalu A se uporablja z vrtino (4) na območju tuljave nasproti kompresijske vzmeti (9). Hkrati se pritisk s pomočjo odprtine (6) na vzmetno naloženo stran krmilne tuljave (2) in preko kanala (5) do kroglice (7) v pilotnem krmilnem ventilu (3).
Odvisno od nastavitve kompresijske vzmeti (11) se tlak nabere navzgor od kroglice (7) in v kanalu (5) in drži kontrolno tuljavo (2) v odprtem položaju. Hidravlična tekočina teče iz kanala P skozi krmilno tuljavo (2) do kanala A, dokler se v kanalu A ne nabere tlak, ki doseže višjo vrednost kot tlačna vrednost, nastavljeno na kompresijski vzmet (11) in dvigne kroglico (7).
Kontrolna tuljava (2) se premakne v zaprti položaj. Zahtevani znižani tlak se doseže, ko sta tlak v kanalu A in tlačna vrednost, nastavljena na kompresijski vzmet (11)
Ravnotežje.
Ko se tlak v kanalu A še poveča zaradi zunanjih sil, ki delujejo na aktuator, se kontrolna tuljava (2) še naprej potisne proti kompresijski vzmet (9). To odpira povezavo med kanalom T in kanalom A prek Control Land (8) na kontrolni tuljavi (2). Količina hidravlične tekočine, izpuščene v rezervoar, zagotavlja, da se tlak ne bo več povečal.
Pilotno olje se vedno odcedi zunaj iz vzmetne komore (12) prek pilotne linije (13) na pristanišču Y. Vedno ga je treba vrniti ob ničelnem tlaku v rezervoar.
Vrata za merilnike tlaka (14) omogoča preverjanje zmanjšanega tlaka v kanalu A.
