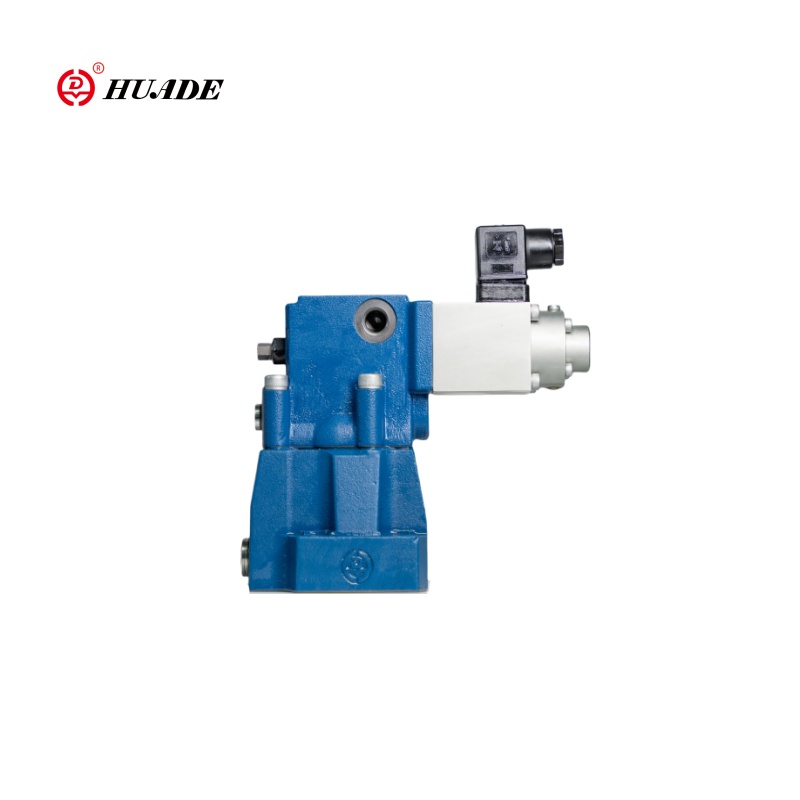

Proporcionalni ventil za zmanjšanje tlaka DBE lahko gladko nastavi sistemski tlak z delovanjem proporcionalnega magnetnega malenoida in izpolnjuje različne delovne zahteve. Značilnosti tega izdelka vključujejo natančen nadzor, stabilnost in zanesljivost ter enostavno vzdrževanje. Proporcionalni ventil za zmanjšanje tlaka DBE je na voljo v več modelih in specifikacijah za zadovoljevanje različnih potreb. Na primer, Huade Hydravlic proizvaja modele, kot sta DBE10-30B/315ymDrem in DB20-30B/200XYM proporcionalni ventili za zmanjšanje tlaka, ki imajo različne dosege delovnega tlaka in značilnosti pretoka, kar uporabnikom omogoča, da izbirajo glede na njihove potrebe.
| Hidravlični podatki | ||||
| Max.OPERATIVNA TLAČNA VRATA A. B in X (MPA) | 31.5 | |||
| Povratni tlak (MPA) | Pristanišče y, ločeno in pod ničelnim pritiskom do rezervoarja | |||
| Max. Nastavitveni tlak (MPA) | 5. 10. 20. 31,5 Enako kot tlačna stopnja | |||
| Min. Nastavitveni tlak (MPA) | Glej značilne krivulje | |||
| Max. Varnost tlaka (MPA) | Nastavitveni tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 do 62 | 1 do 122 | 1 do 222 | 1 do 342 | |
| Max. tok (L/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotni tok (L/min) | 0,7 do 2 | |||
| Linearnost (%) | ± 3,5 | |||
| Ponovljivost (%) | <± 2 | |||
| Tipična variacija (%) | <± 2 max. pritisk | |||
| Histereza (%) | S porastom ± 1,5 max.pressure. Brez naleta ± 4,5 max. | |||
| Čas preklopa | 30 do 150 | |||
| Tlačna tekočina | Mineralno olje (za NBR tesnilo), fosfatni ester (za tesnilo FPM) | |||
| Območje viskoznosti (MM2/S) | 2,8 do 380 | |||
| Temperaturno območje tlačne tekočine (℃) | -20 do+70 | |||
| Stopnja kontaminacije (μm) | ≤20 (priporočilo 10) | |||
| Električni tehnični podatki | |
| Ojačevalnik | VT-200G40, ki je priložen ventilu skupaj |
| Napajalna napetost | DC |
| Min.Control tok (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Upornost tuljave （ω） | Hladna vrednost pri 20 ℃ je 19,5; Vrednost max.wam je 28,8 |
| Temperaturno območje tlačne tekočine (℃) | +50 |
| Delovno stanje | Nadaljujte |
| Zaščita ventila | IP65 |
| Električne povezave | vtič |
Značilnosti:
▶ Za pritrditev podloge
▶ Zaprto v bloku
▶ Neobvezna dodatna največja omejitev tlaka s pilotnim ventilom, naloženim vzmetm
▶ VELIČINA IN ELEKTRONSKEGA KONTURA
Vloga:
Proporcionalni tlačni ventil serije DBE se pogosto uporablja v različnih hidravličnih sistemih, ki zahtevajo natančen nadzor tlaka, kot so gradbeni stroji, metalurška oprema, ladjedelnica in druga polja. Na teh področjih igrajo ključno vlogo, kar izboljšuje stabilnost in zanesljivost sistemov.

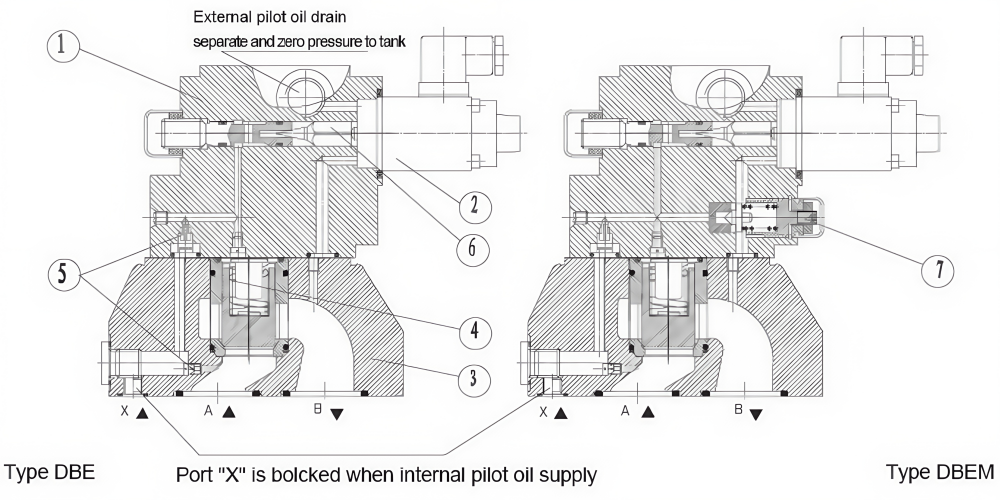

Ti ventili so v osnovi sestavljeni iz pilotnega krmilnega ventila (1) s proporcionalnim elektromagnetnim (2) in glavnim ventilom (3) z glavnim vložkom tuljave (4).
Tip DBE:
Prilagoditev tlaka je odvisna od ukazne vrednosti prek proporcionalnega magnetnega magneta (2). Pritisk v pristanišču A deluje na spodnjo stran glavne tuljave (4). Obenem ta tlak deluje na vzmetni obloženi strani glavne tuljave (4) prek orificij (5). Hidravlična sila deluje na pilotski poppet (6). Ko pride do hidravlične sile malenoidne sile, se odpre pilotski poppet (6). Zaradi dejstva, da lahko pilotno olje zdaj pretaka v rezervoar prek pristanišča Y, se na glavnem tuljavi (4) pojavi padec tlaka, ki deluje na glavni tuljavi in ga dvigne proti sili povratne vzmeti. Povezava od A do B se odpre in ni več povečanja tlaka
Struktura Proporcionalni tlačni reliefni ventil DBE
