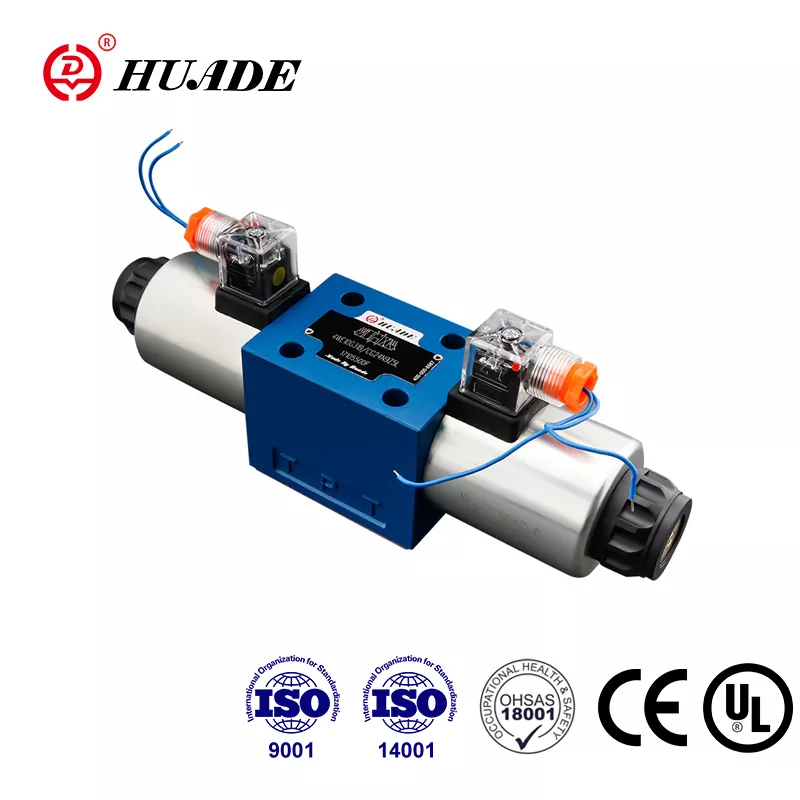

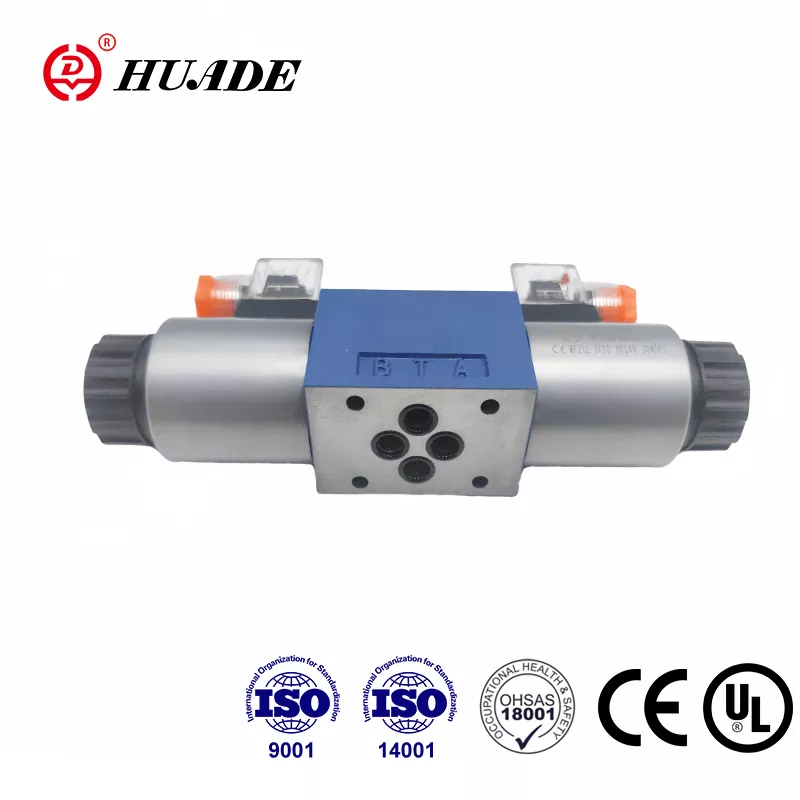

Usmerjevalni ventil 4WE 10 J za Rexroth

Z dvakratnim sodelovanjem z Rexrothom od leta 1979 je Huade Hydraulic postal vodilni proizvajalec v kitajski hidravlični industriji. Huade® smerni vijačni ventil tip 4WE 10 D je nadomestek za izdelke Rexroth. Serija elektromagnetnih smernih ventilov je opravila certifikate CE in UL. Ti ventili so konkurenčni dobro poznanim izdelkom z dobro kakovostjo in nižjo ceno. Tovarna je opravila ISO9001, ISO14001 in OH SAS18001. Huade® je izjemna blagovna znamka v kitajski hidravlični industriji. Hidravlični usmerjevalni ventili Huade® so vključeni v številne nacionalne projekte transformacije tehnične in obrambne opreme za spodbujanje posodobitve obrambne opreme.

Parameter izdelka smernega regulacijskega ventila 4WE 10 J za Rexroth

Lastnosti izdelka Usmerjevalni regulacijski ventil 4WE 10 J za Rexroth

Lastnosti:

▶ Neposredno elektromagnetno krmiljen smerni ventil kot standardna izvedba

▶ Solenoidi z mokrimi zatiči DC ali AC z odstranljivimi tuljavami

▶ Popoln obris

▶ Tuljave lahko zamenjate brez odpiranja tlačno tesne komore

▶ Izbira centralnih ali individualnih električnih priključkov

▶ Izbirna ročna nastavitev

▶ Dolga življenjska doba

▶ Vzorec priključkov na Din 24 340 oblika A, ISO 4401 in CETOP - RP 121H

Funkcije, del smernega regulacijskega ventila 4WE 10 J za Rexroth

Potni ventili 4WE 10 so v osnovi sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljava (3) in ene ali dveh povratnih vzmeti (4). V mirovanju krmilni kolut (3) držijo v osrednjem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen pri impulznih kolutih). Krmilno tuljavo (3) upravljajo elektromagneti z mokrimi zatiči (2). Sila solenoida (2) deluje na krmilni tuljav (3) in ga premakne iz mirovanja v želeni končni položaj. To omogoča prost pretok od P do A in B do T ali P do B in A do T.

Pri izklopu elektromagneta (2) se krmilni valj (3) s povratno vzmetjo (4) vrne v začetni položaj.

Izbirna ročna nastavitev (5) omogoča premikanje krmilne tuljave (3), ne da bi bili solenoidi pod napetostjo.

Strukturni diagram serije WE 10 30B

Obvestilo o smernem regulacijskem ventilu 4WE 10

1. Tekočina mora biti filtrirana. Najmanjša finost filtra je 20 ㎛.

2. Rezervoar mora biti zaprt in na vhodu za zrak mora biti nameščen zračni filter.

3. Izdelki brez plošče, ko zapustijo tovarno.

4. Vijake za pritrditev ventila morate izbrati in uporabiti v skladu z vzorčno knjigo.

5. Hrapavost površine, povezane z ventilom, mora biti 0,8.

6. Površinska obdelava prilegajočega se dela mora biti 0,01/100 mm.
