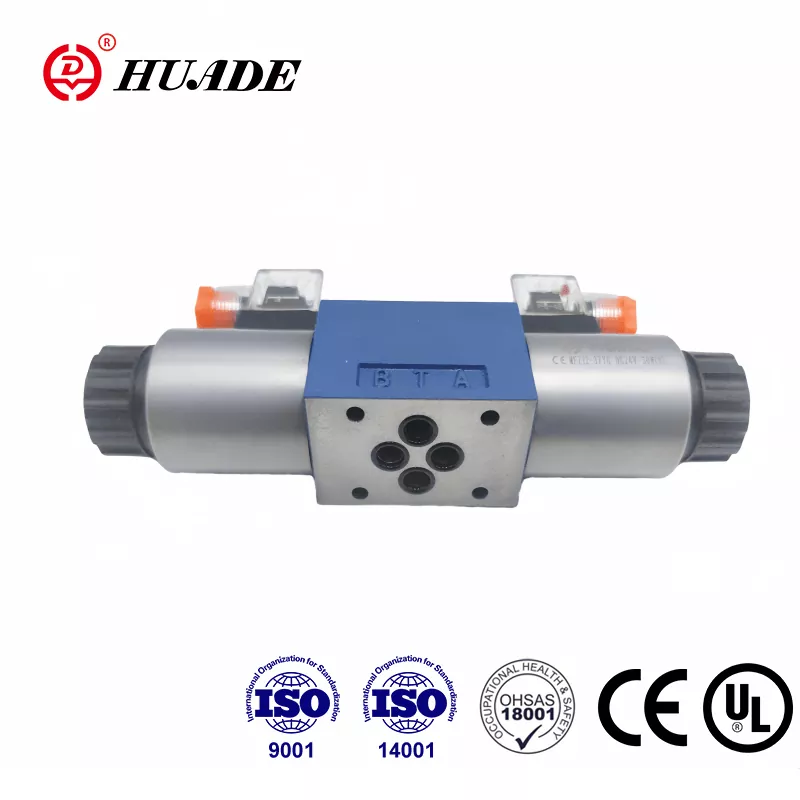

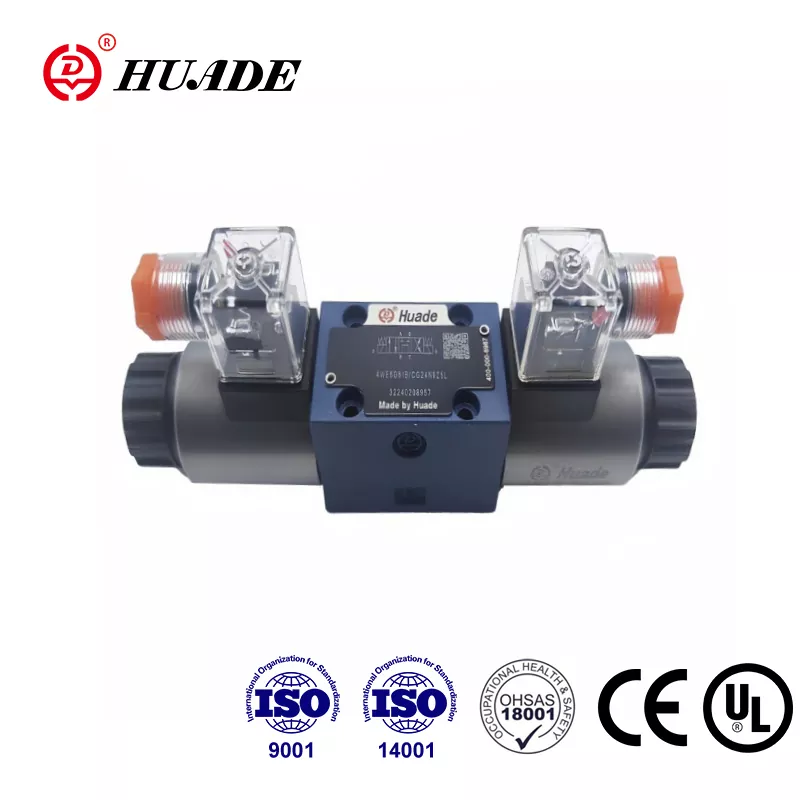

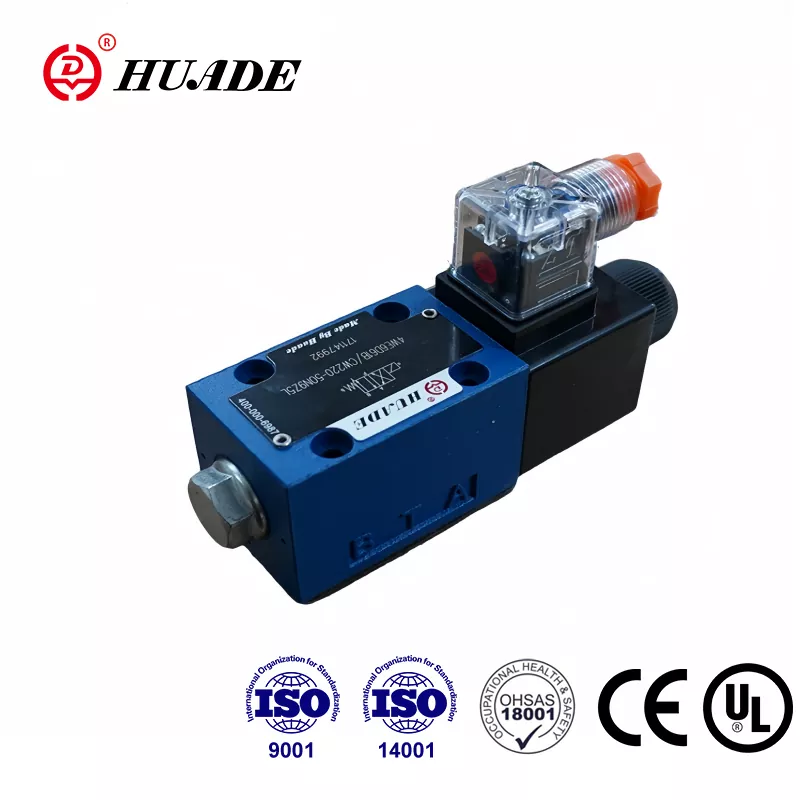

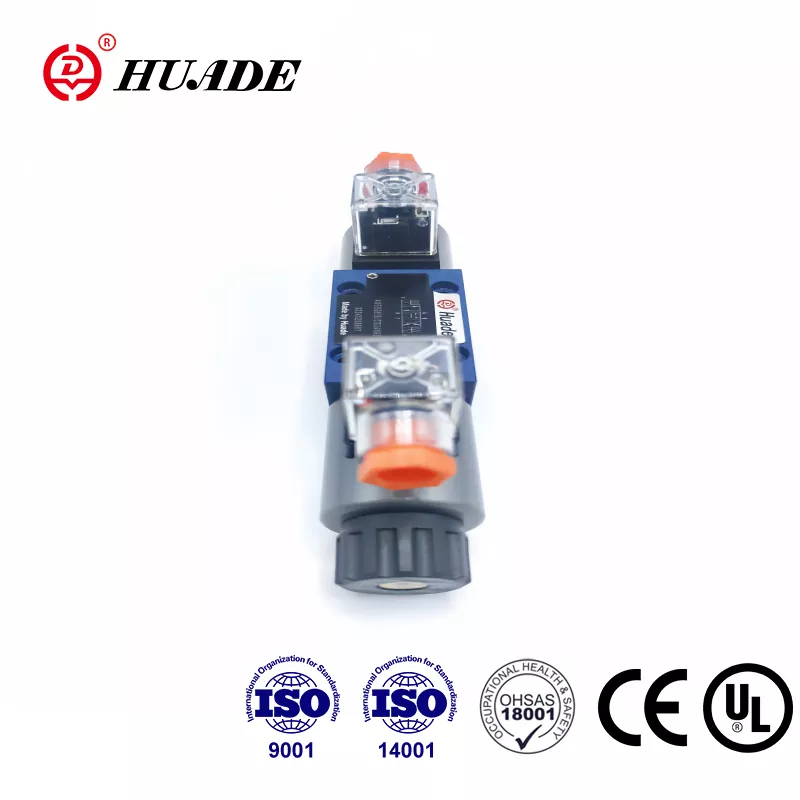

Huade, ustanovljen s strateškim partnerstvom med kitajsko in nemško vlado leta 1979, je izjemna blagovna znamka v kitajski hidravlični industriji. Huade® smerni vijačni ventil tipa 4WE 6 E je cenovno ugodna alternativa istemu modelu, ki ga ponuja Rexroth. Huade daje velik poudarek kakovosti, da zagotovi, da ima vsak smerni ventil vrhunsko delovanje. Serija elektromagnetnih smernih ventilov je prejela certifikat CE. Ta tip smernega ventila se dobro prodaja. Ventili bodo pakirani v standardne kartone z nalepkami proti ponarejanju. Tovarna je opravila tri glavne sistemske certifikate upravljanja kakovosti, upravljanja okolja ter upravljanja zdravja in varnosti pri delu. Hidravlični ventili Huade® se pogosto uporabljajo v inženirskih in gradbenih strojih, metalurgiji, obdelovalnih strojih, varstvu okolja, ladjedelništvu, vesoljski industriji, železniškem tranzitu, naftni in petrokemični industriji, vojaški industriji in na drugih področjih.
|
Hidravlični |
|||
|
Maks. delovni tlak Priključki A,B,P (㎫) |
do 35,0 |
||
|
Vrata T (㎫) |
21(-);16(～) |
||
|
s simboloma A in B je treba priključek T uporabiti kot odtočni priključek |
|||
|
Maks. pretok (L/min) |
80 (-); 60 (～) |
||
|
Tlačna tekočina |
Mineralna olja ali fosfatni ester |
||
|
Razpon viskoznosti (mm2/s) |
2,8~500 |
||
|
Temperaturno območje tlačne tekočine （℃） |
-30～+80 |
||
|
Stopnja kontaminacije |
Najvišja dovoljena stopnja kontaminacije hidravlične tekočine po NAS 1638 class9. |
||
|
Električni |
|||
|
Vrsta napetosti |
DC |
AC 50/60Hz |
|
|
Razpoložljive napetosti (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Poraba energije (W) |
30 |
||
|
Zadrževalna moč (VA) |
- |
50 |
|
|
Vklopna moč (VA) |
- |
220 |
|
|
Dolžnost |
neprekinjeno |
||
|
Čas preklopa na IS0 6403 |
VKLOP (ms) |
25 do 45 |
10 do 20 |
|
IZKLOP (ms) |
10 do 25 |
15 do 40 |
|
|
Zaščita po DIN |
IP 65 |
||
|
Preklopna frekvenca (cikli/h) |
do 15000 |
do 7200 |
|
|
Pri električnih povezavah zaščitni vodnik (PE) |
|||
Lastnosti:
▶ Visokozmogljiva različica usmerjenega vijačnega ventila z neposrednim elektromagnetnim pogonom
▶ Solenoidi z mokrimi zatiči DC ali AC z odstranljivo tuljavo
▶ Tuljavo elektromagneta je mogoče zavrteti za 90°
▶ Pri menjavi tuljave ni treba odpreti tlačno tesne komore
▶ Električni priključki kot posamezni ali centralni priključki
▶ Ročna preglasitev, neobvezno
▶ Vzorec priključkov na Din 24 340 oblika A, ISO 4401 in CETOP - RP 121H
Uporaba:
4WE 6 E je elektromagnetno voden potovalni ventil. Nadzoruje začetek, zaustavitev in smer tekočine.
V bistvu so smerni regulacijski ventili sestavljeni iz ohišja (1), enega ali dveh elektromagnetov (2), regulacijskega tuljave (3) in ene ali dveh povratnih vzmeti (4). V breznapetostnem stanju je krmilni kolut (3) v nevtralnem ali začetnem položaju s pomočjo povratnih vzmeti (4) (razen impulznih tuljav). Krmilni kolut (3) se aktivira preko solenoidov z mokrimi zatiči (2). . Sila solenoidov (2) deluje prek bata (5) na krmilni kolut (3) in ga potisne iz nevtralnega položaja v zahtevani končni položaj. To omogoča prost pretok od P do A in B do T ali P do B in A do T.
Ko je solenoid (2) brez napetosti, se krmilni kolut (3) vrne v nevtralni položaj s pomočjo povratnih vzmeti (4).
Izbirna ročna preglasitev (6) omogoča premikanje krmilne tuljave (3) brez vklopa solenoida.
Strukturni diagram serije WE 6 61B
