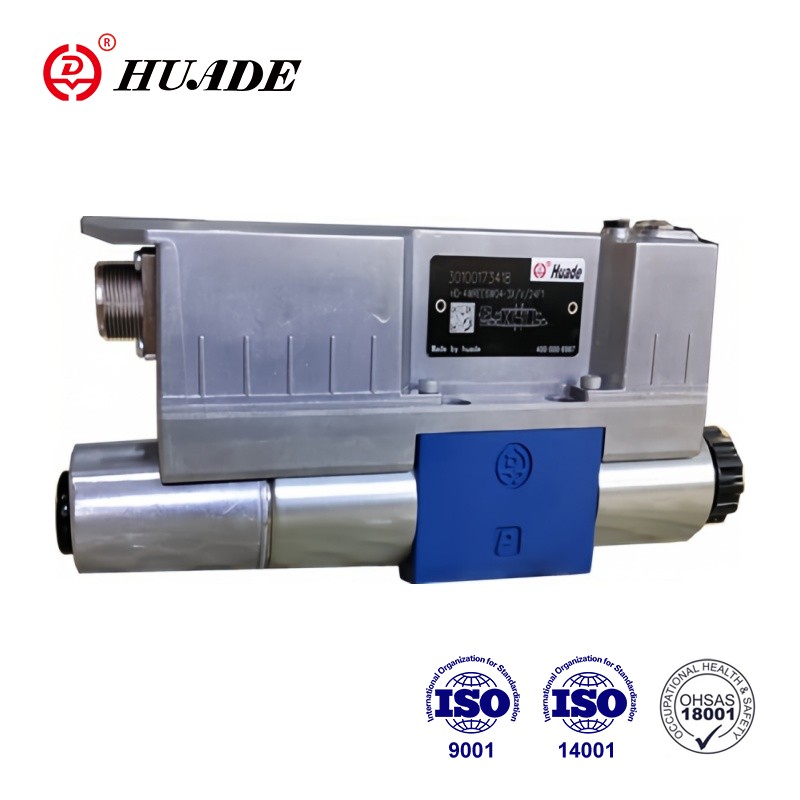

Ventil tipa 4Wree6-3x je neposredno upravljani sorazmerni usmerjevalni ventil z električnimi povratnimi informacijami in integrirano elektroniko (OBE). 4Wree6-3x Tip Proporcionalni ventili so opravili certifikat CE. Največji delovni tlak je do 350 barov. Je eden izmed vodilnih izdelkov Huade Hydraulic. Ta ventil 4Wree6-3x ima stabilno zmogljivost in relativno poceni ceno.
| Splošno | ||
| Teža | ▶ ventil z dvema elektromagnetnima (kg) | 2.6 |
| ▶ ventil z enim magnetnim (kg) | 2.1 | |
| Položaj namestitve | kakršen koli, po možnosti vodoravni | |
| Območje temperature okolice (℃) | -20… +60 | |
| Temperaturno območje skladišča z UV zaščito (℃) | +5… +40 | |
| Temperatura transporta (℃) | –30… +80 | |
| Največji čas za shranjevanje (leta) | 1 | |
| Sine test v skladu z DIN EN 60068-2-6 | 10 ... 2000 Hz / največ 10 g / 10 ciklov / 3 osi | |
| Testiranje hrupa na DIN v 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g vrha / 30 min. / 3 osi | |
| Transportni šok v skladu z DIN EN 60068-27 | 15 g / 11 ms / 3 udarci / 3 osi | |
| Šok po DIN EN 60068-27 | 15 g / 11 ms / 1000 udarcev / 3 osi | |
| Največja relativna vlaga (brez kondenzacije) % | 95 | |
| Najvišja temperatura površinske magnetne magnete (℃) | 150 (posamezna operacija) | |
| Vrednost MTTFD v skladu z EN ISO 13849 (leta) | 150 | |
| Skladnost | ▶ CE v skladu z Direktivo EMC 2014/30/EU, testirano v skladu s EN 61000-6-2 in EN 61000-6-3 ▶ ROHS Direktiva 2015/65/EU ▶ Uredba o dosegu (EC) št. 1907/2006 | |
| Okoljska združljivost | ▶ Podnebje | Okoljska revizija v skladu z EN 60068-2 |
| hidravlična | ||
| Največji delovni tlak | ▶ Pristanišče A, B, P. | 350 |
| ▶ Pristanišče T BAR | 210 | |
| Največji pretok (priporočljivo) (L/min) | 80 | |
| Nazivni tok (∆P = 10 barov) (l/min) | 4; 8; 16; 32 | |
| Hidravlična tekočina | glej tabelo stran 15 | |
| Območje temperature hidravlične tekočine (℃) | ▶ Dopustno | –20… +70 |
| ▶ Priporočljivo | –40… +50 | |
| Območje viskoznosti (MM2/S) | ▶ Dopustno ℃ | 20… 380 |
| ▶ Priporočljivo | 30… 46 | |
| Največja dopustna stopnja kontaminacije hidravlične tekočine, čistoča v skladu z ISO 4406 (c) | Razred 20/18/15 | |
| Hidravlična tekočina | Klasifikacija | Primerni materiali za tesnjenje | Standardi | |
| Mineralna olja | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | Od 51524 | |
| Biološko razgradljivo | ▶ Netopna v vodi | Hetg | Fkm | ISO 15380 |
| Pesem | Fkm | |||
| ▶ topno v vodi | Hepg | Fkm | ISO 15380 | |
| Plamenski odporen | ▶ Brez vode | HFDU (baza glikola) | Fkm | ISO 12922 |
| HFDU (Ester Base) | Fkm | |||
| Hfdr | Fkm | |||
| ▶ Vsebuje vodo | HFC (Fuchs: Hydroterm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: sef 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Značilnosti:
▶ 4/2 ali 4/3-smerna različica
▶ Za pritrditev podloge
▶ Vzorec prenosa v skladu z ISO 4401-03-02-0-05
▶ Nadzor smeri in velikosti pretoka
▶ Delovanje s sorazmernimi magnetnimi
▶ Vzmetno usmerjena kontrolna tuljava
▶ Integrirana krmilna elektronika (OBE) z napetostjo ali tokom vhoda ("A1" in/ali "F1")
Nastavitev
Ventil je v bistvu sestavljen iz:
Ohišje (1) s priključno površino
▷ Krmilni tuljava (2) s kompresijskimi vzmeti (3 in 4) in vzmetno ploščo (5 in 6)
▷ Solenoidi (7 in 8) z osrednjo nitjo
▷ Pretvornik položaja (9)
▷ integrirana elektronika (13)
▷ Električna nastavitev ničelne točke (12), ki je dostopna prek gumijastega vtiča
Delovanje:
▷ Z deenergiziranimi magnetnimi solenoidi (7 in 8), osrednji položaj kontrolne tuljave (2) s kompresijskimi vzmeti (3 in 4) med vzmetnimi ploščami (5 in 6).
▷ Neposredno delovanje kontrolne tuljave (2) z nadzorom proporcionalnega elektromagnetnega, npr. Solenoid "B" (8)
-Isplacement regulacijske tuljave (2) v levo sorazmerno z električnim vhodnim signalom
-To odpira povezavo od P do A in B do T prek prereza tipa odprtine s progresivnim tokom.
V deerriziranem stanju se kontrolni tuljava (2) drži v mehanskem osrednjem položaju s povratnimi vzmeti malenoidov. S simbolom kontrolne tuljave "V" ta položaj ne ustreza hidravličnemu centralnemu položaju! Ko je krmilna zanka električnega ventila zaprta, je krmilna tuljava nameščena v hidravlični centralni položaj.
Ventil z 2 položaji tuljave (različica "4wree ... a ...")
Funkcija te različice ventila v osnovi ustreza ventilu s tremi položaji tuljave. Vendar sta 2 ventili za položaj tuljave opremljeni le z magnetnim "A" (7). Namesto drugega proporcionalnega magnetnega malenoida obstaja vijak za vtič (10).
Element kompenzacije tlaka v OBE "-967".
Za preprečevanje nastanka kondenzata v ohišju integrirane elektronike (OBE) lahko uporabimo elektronsko zaščitno membrano (11).
Priporočljivo za uporabo zunanjih industrijskih standardnih pogojev z visoko vlažnostjo zunanjega zraka in pomembnimi cikličnimi temperaturnimi spremembami (npr. Na prostem).
Simbol sorazmernega usmerjenega ventila 4wree-3x
